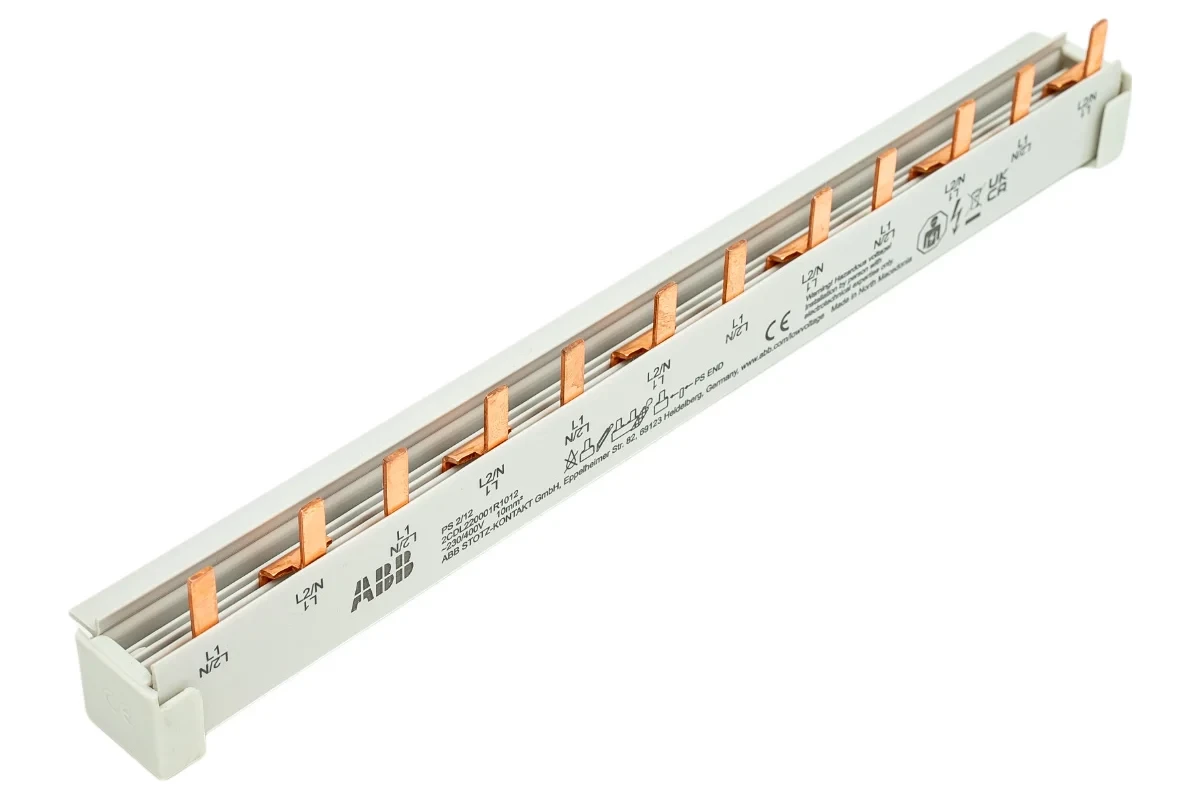

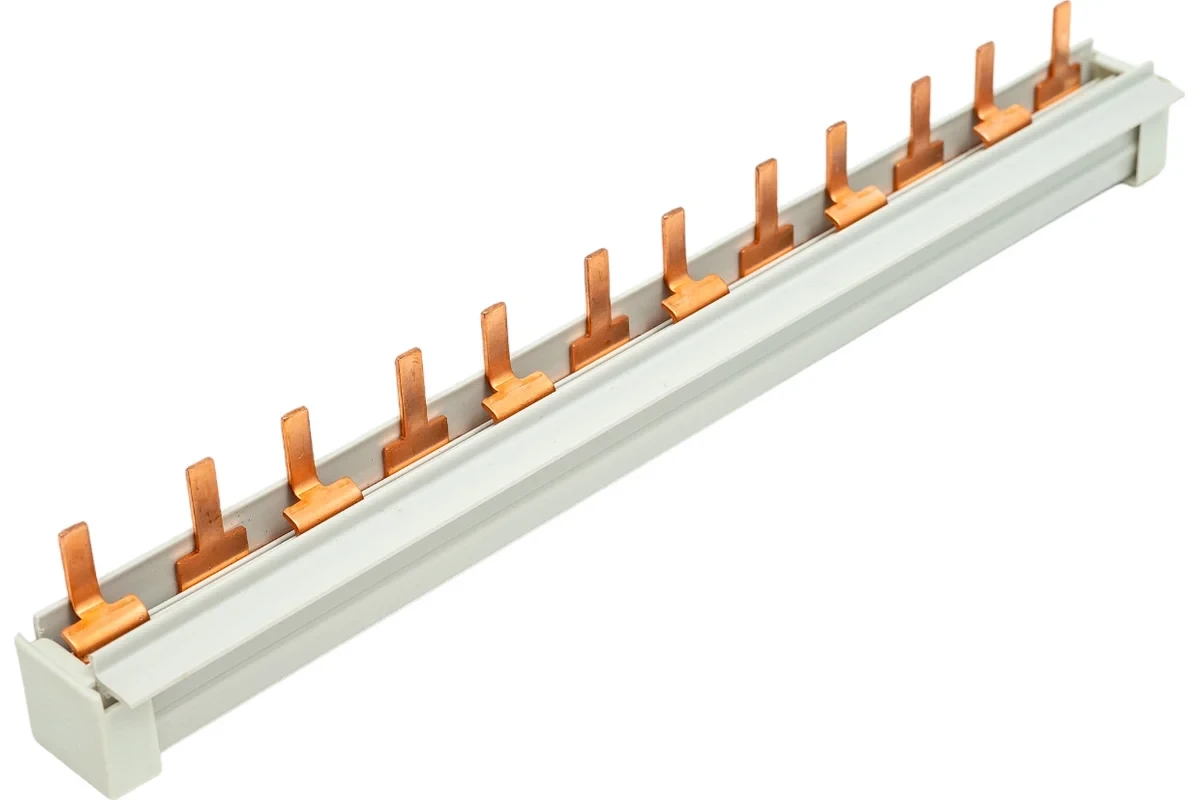

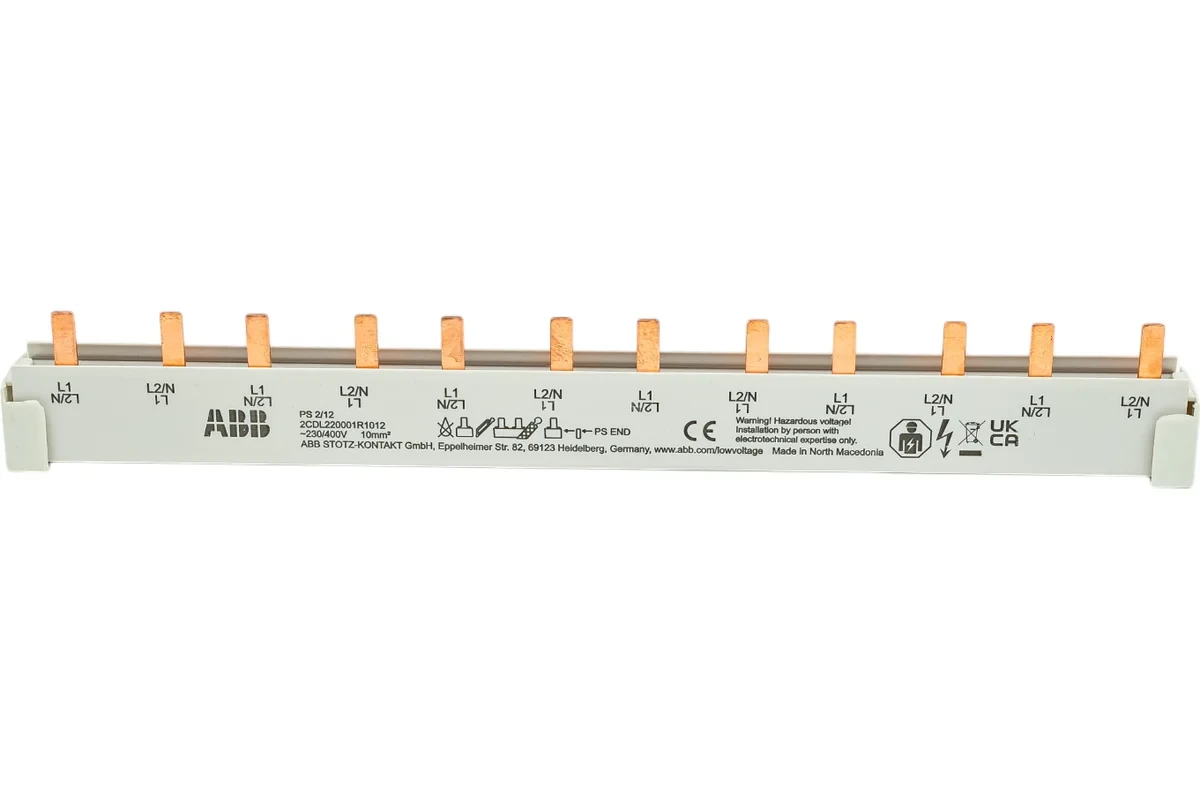

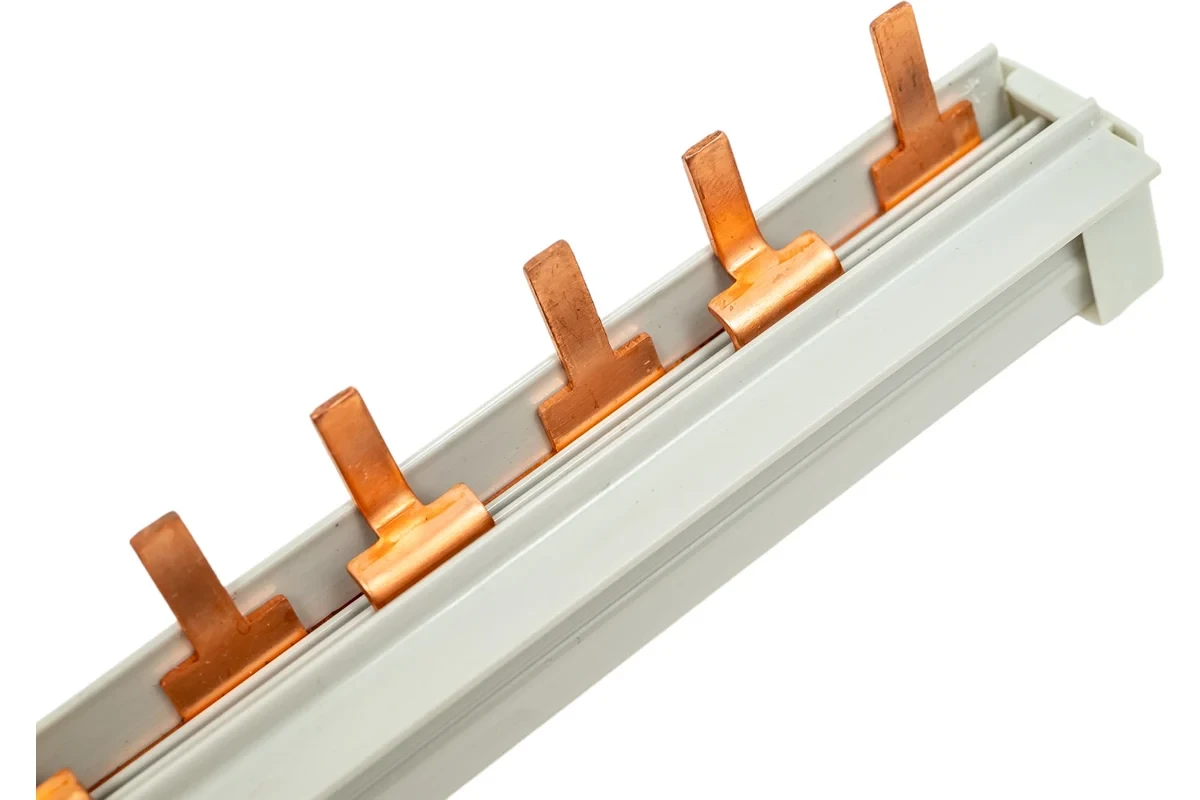

Разводка шинная ABB 2ф PS2/12 2CDL220001R1012

Шинная разводка ABB PS2/12 — надёжное двухфазное соединение автоматов в электрощите

• Надёжность от мирового бренда. Продукция ABB соответствует международным стандартам — гарантия стабильной работы и долгого срока службы.
• Быстрый монтаж. Позволяет соединить до 12 двухполюсных автоматических выключателей, сокращая время сборки электрощита и минимизируя количество проводных соединений.
• Безопасность. Изолированная конструкция предотвращает случайный контакт с токоведущими частями, снижая риск поражения электрическим током.
• Стабильная работа под нагрузкой. Номинальный ток $63\text{А}$ и номинальное напряжение $690\text{В}$ обеспечивают надёжную передачу электроэнергии без перегрева.
• Устойчивость к перегрузкам. Кратковременно выдерживаемый ток $25\text{кА}$ гарантирует работоспособность при пиковых нагрузках и коротких замыканиях.
• Компактность. Длина $200\text{мм}$ экономит место в распределительном щите.
• Долговечность. Материалы высокой прочности устойчивы к коррозии и механическим повреждениям.
• Простота подключения. Тип соединения PIN (штырьковый) обеспечивает надёжный контакт и лёгкость монтажа на DIN‑рейку.
• Универсальность. Подходит для жилых домов, офисов, промышленных помещений и других объектов с двухполосными цепями.
• Комплектация. В набор входят торцевые заглушки PS‑END для дополнительной защиты открытых концов шины.

Где применяется:

• в жилых домах для соединения двухполюсных автоматов групповых линий (освещение, розетки, мощные потребители);
• в многоквартирных домах для сборки этажных и квартирных щитов с двухфазным питанием;
• в офисных зданиях для организации электропитания серверных, рабочих зон, систем кондиционирования;
• на промышленных объектах для подключения станков, компрессоров, систем вентиляции с двухфазным питанием;
• в торговых центрах и гостиницах для распределения электроэнергии по зонам с двухфазными нагрузками;
• при модернизации существующих электроустановок для замены устаревших проводных соединений;
• для создания надёжных и компактных решений в щитах автоматики и управления с двухфазной схемой.

Технические характеристики:

• Тип изделия: комплектная соединительная шина для автоматов.
• Модель: PS2/12.
• Артикул: 2CDL220001R1012.
• Количество фаз: 2.
• Номинальный ток (In): $63\text{А}$.
• Номинальное напряжение (Ue): $690\text{В}$ (AC).
• Кратковременно выдерживаемый ток (Icw): $25\text{кА}$.
• Условный номинальный ток короткого замыкания (Iq): $25\text{кА}$.
• Количество подключаемых устройств: 12.
• Шаг расположения контактов: $17,6\text{мм}$.
• Тип подключения: штырь (Pin).
• Изоляция: да.
• Длина: $200\text{мм}$.
• Ширина: $20\text{мм}$.
• Высота: $20\text{мм}$.
• Вес: $0,8\text{кг}$.
• Цвет: серый.
• Комплектация: торцевые заглушки PS‑END.
• Страна‑изготовитель: Германия.
• Гарантия: 12 месяцев.

Ключевые особенности конструкции:

• полностью изолированная шина — повышенная электробезопасность;
• штырьковый тип подключения (PIN) — надёжный контакт и простота монтажа;
• прочная конструкция из высококачественных материалов — устойчивость к коррозии и перегрузкам;
• стандартизированный шаг контактов — удобство при сборке электрощита;
• компактный дизайн — экономия места в распределительном щите;
• совместимость с модульными устройствами ABB — простота интеграции в существующие системы;
• наличие торцевых заглушек в комплекте — дополнительная защита открытых концов шины.

Доверьте распределение электроэнергии в вашем электрощите шинной разводке ABB PS2/12 — надёжному, компактному и эффективному решению от мирового лидера в области электротехники!
