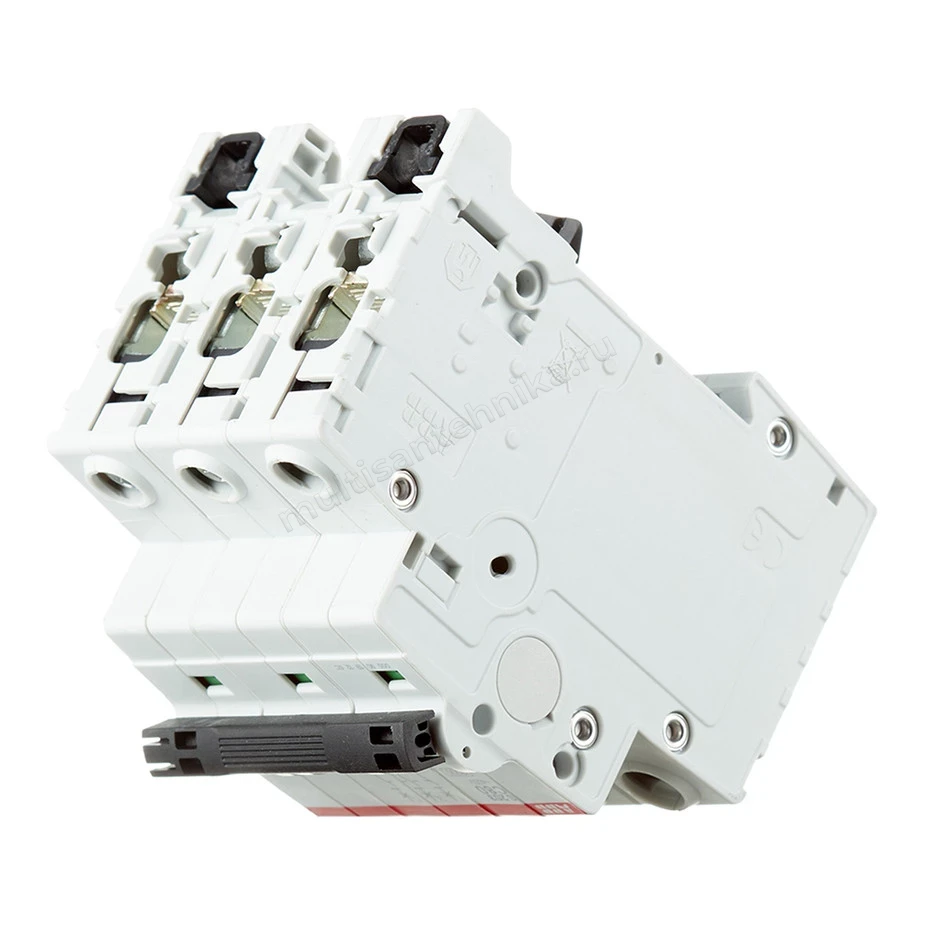

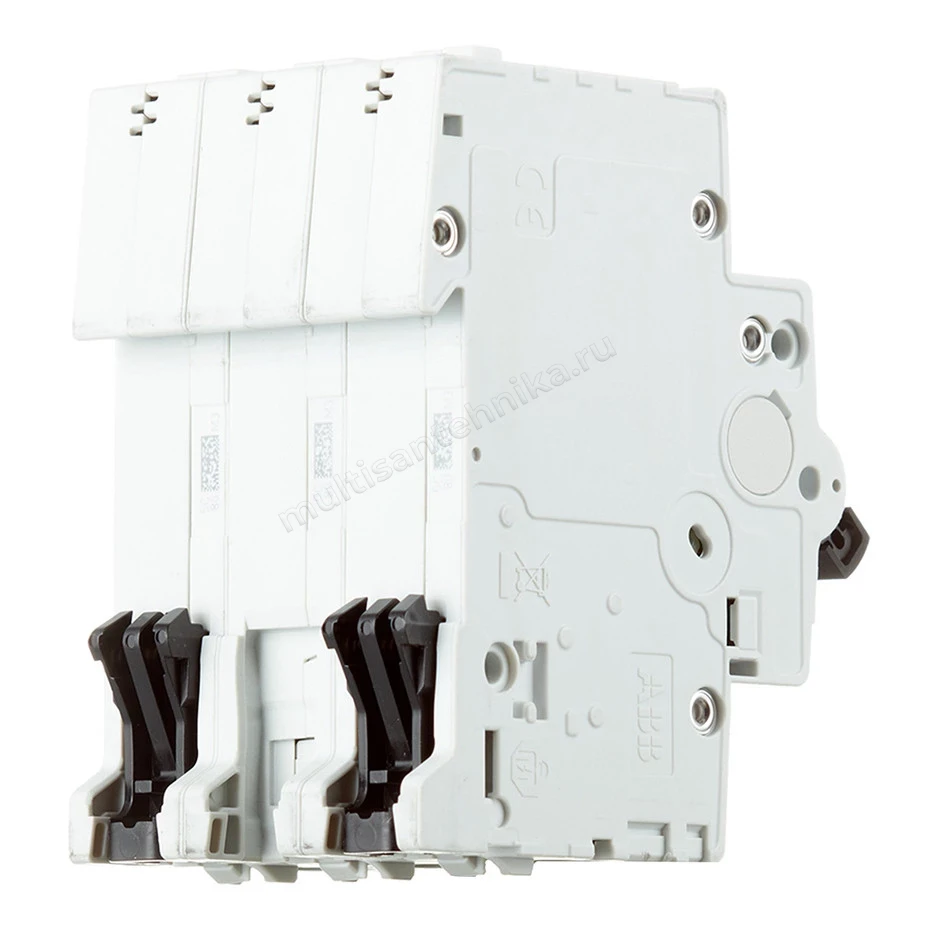

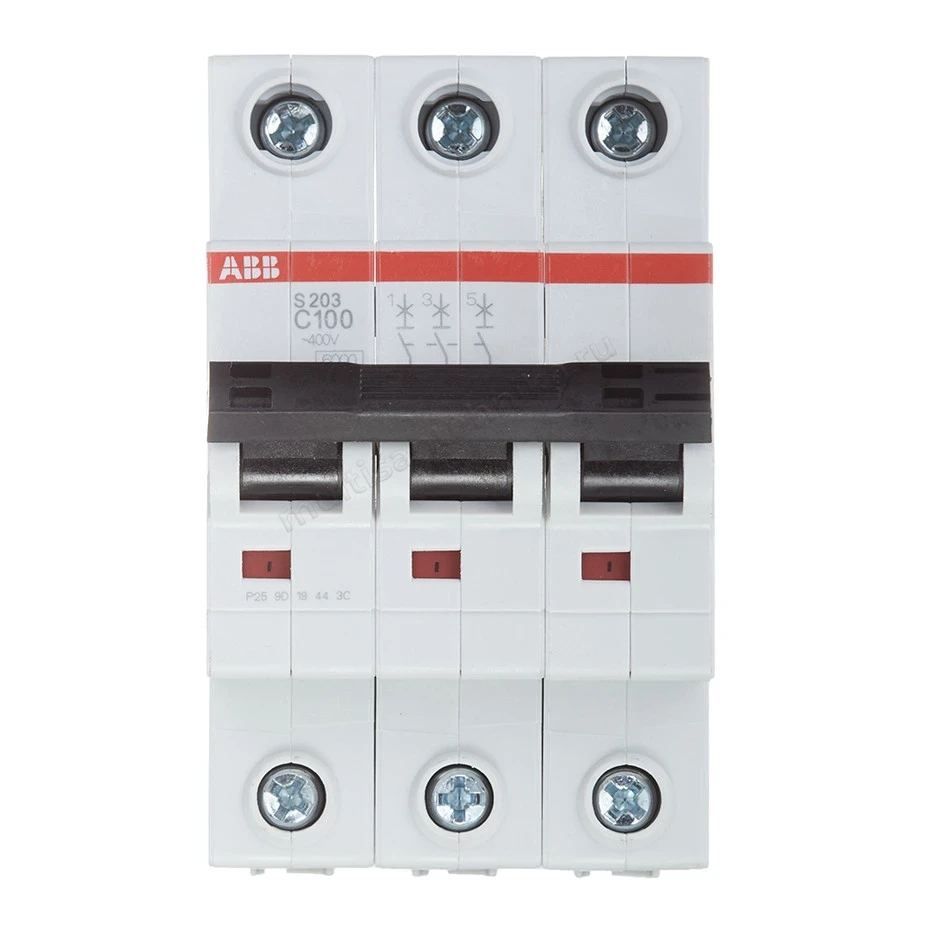

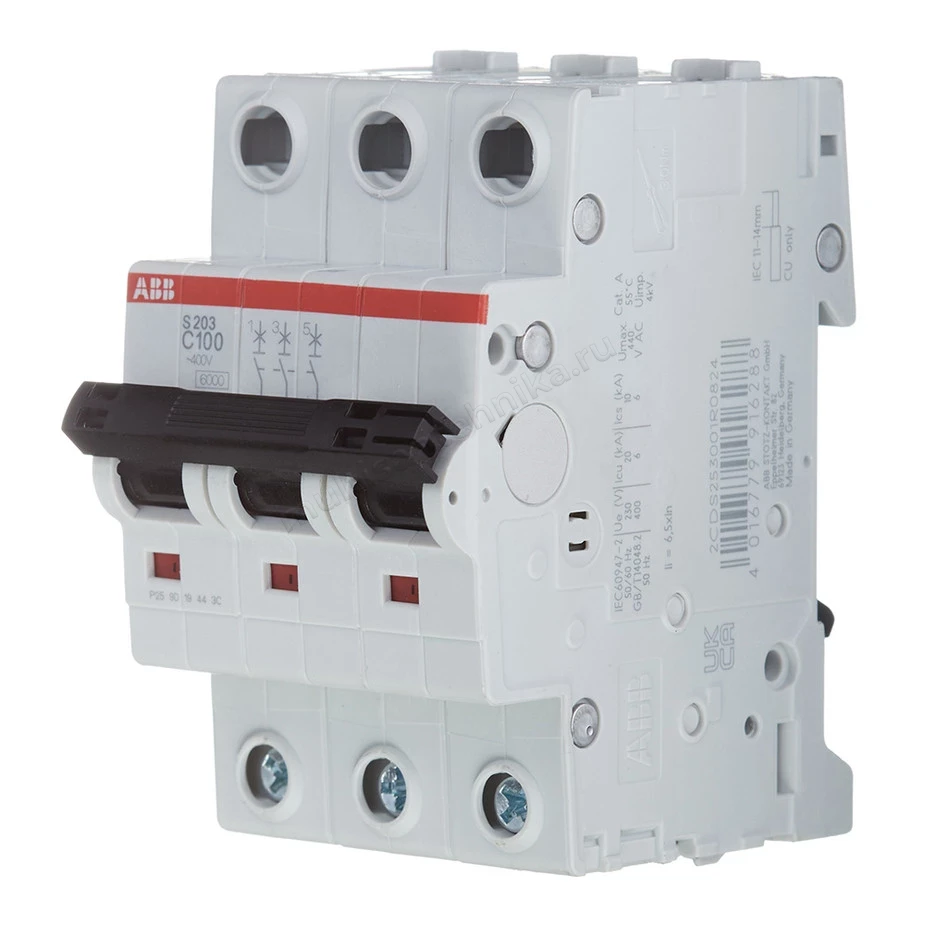

Автоматический выключатель ABB 3-полюсный S203 C100 2CDS253001R0824

Автоматический выключатель 3‑полюсный ABB S203 C100 — точная защита трёхфазных цепей

• Надёжность от мирового бренда. Продукция ABB соответствует международным стандартам (IEC/EN 60898‑1, IEC/EN 60947‑2, UL1077) — гарантия стабильной работы и долгого срока службы.
• Комплексная защита. 3 полюса обеспечивают одновременное отключение всех фаз, повышая безопасность обслуживания электроустановок.
• Точность срабатывания. Характеристика C (срабатывание при токах 5–10×In) предотвращает ложные отключения при кратковременных перегрузках.
• Компактность. Ширина 3 модуля (52,5 мм) экономит место в распределительном щите.
• Простой монтаж. Установка на DIN‑рейку (35 мм) выполняется быстро и без специальных инструментов, допускается монтаж в любом положении.
• Долговечность. Механический и электрический ресурс — по 20 000 циклов коммутаций.
• Универсальность подключения. Поддерживает кабели сечением:
  • 0,75–25 мм2 (многожильные);
  • 0,75–35 мм2 (одножильные).
• Широкий диапазон рабочих температур. Сохраняет работоспособность при температурах от −25 ∘C до +55 ∘C.
• Визуальный контроль. Индикация положения контактов: красный — «Включено», зелёный — «Отключено».
• Безопасность и удобство. Пломбируемая рукоятка предотвращает несанкционированное включение, винтовые клеммы с двунаправленным подъёмным цилиндром обеспечивают надёжный контакт.

Где применяется:

• в системах управления и автоматики для защиты цепей питания контроллеров, реле, датчиков;
• для защиты маломощных трёхфазных потребителей с номинальным током 1 А;
• в лабораториях и испытательных стендах для питания прецизионного оборудования;
• в промышленных шкафах автоматики и управления;
• для защиты цепей освещения и сигнализации с трёхфазным питанием;
• в распределительных щитах с ограниченным пространством благодаря компактным размерам;
• для модернизации существующих электроустановок — замены устаревших выключателей;
• на объектах с протяжёнными кабельными линиями, где важна чувствительность к коротким замыканиям.

Технические характеристики:

• Тип изделия: автоматический выключатель модульный.
• Серия: S200 (System pro M compact).
• Номинальный ток: $100\text{А}$.
• Характеристика срабатывания: C.
• Номинальная отключающая способность: $6\text{кА}$ (AC/DC).
• Количество полюсов: 3.
• Номинальное напряжение: $400\text{В}$ (переменный ток).
• Максимальное рабочее напряжение: $440\text{В}$.
• Частота сети: 50–60 Гц.
• Степень защиты: IP20 (лицевая сторона).
• Способ монтажа: на DIN‑рейку 35 мм (TH35-15 или TH35-7,5).
• Ширина: 3 модуля ($52,5\text{мм}$).
• Габариты (Ш × В × Г): $52,5\times 88\times 69\text{мм}$.
• Вес: $0,375\text{кг}$.
• Момент затяжки клемм: 2{,}8\ \text{Н·м}.
• Длина зачистки провода: $12,5\text{мм}$.
• Класс токоограничения: 3.
• Номинальное импульсное выдерживаемое напряжение: $4\text{кВ}$ (на высоте 2000 м).
• Диэлектрическое испытательное напряжение: $2\text{кВ}$ (50/60 Гц, 1 мин).
• Артикул: 2CDS253001R0824.
• Страна‑изготовитель: Германия.

Ключевые особенности конструкции:

• двухступенчатая система расцепления (тепловой и электромагнитный расцепители) для комплексной защиты;
• винтовые зажимы с отказоустойчивым двунаправленным подъёмным цилиндром — упрощают монтаж и обеспечивают надёжный контакт;
• ударопрочный корпус из самозатухающего пластика (цвет RAL 7035) — устойчив к механическим воздействиям и высоким температурам;
• чёткая маркировка параметров и схема подключения на корпусе — упрощает идентификацию и монтаж;
• эргономичная пломбируемая рукоятка — удобство эксплуатации и защита от несанкционированного доступа.

Доверьте защиту ваших трёхфазных электрических цепей автоматическому выключателю ABB S203 C100 — компактному, надёжному и точному решению от мирового лидера в области электротехники!
