Обзор

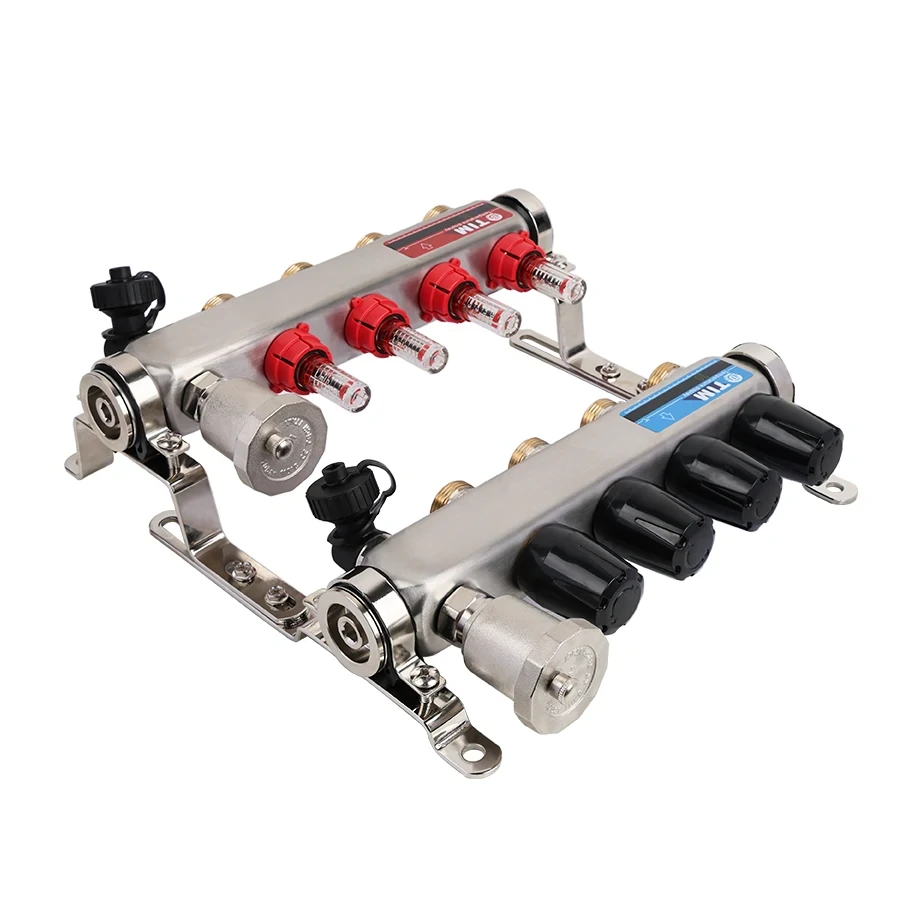

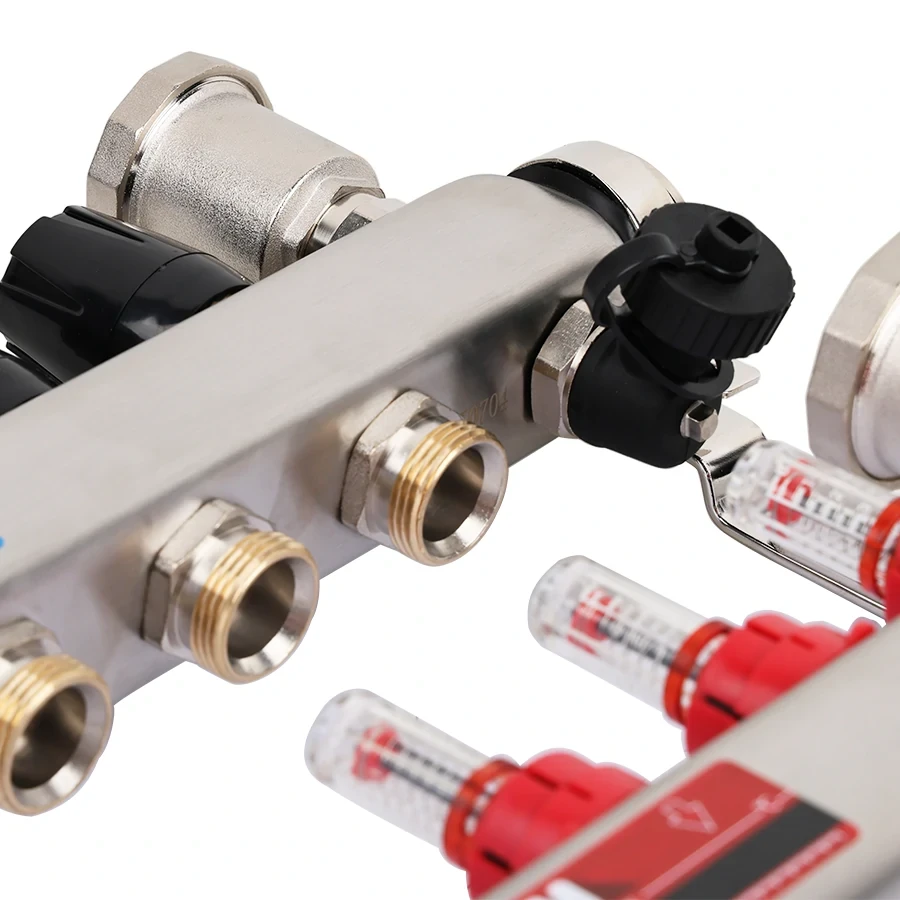

Коллекторный блок служит для распределения потоков по контурам теплого пола, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 70 °C, рабочим давлением до 6 бар
- Состоит из:
- 1 шт. Напорный коллектор с запорными вентилями
- 1 шт. Обратный коллектор с термостатическими вентилями
- 2 шт. дренажные клапаны
- 2 шт. Автоматический воздухоотводчик

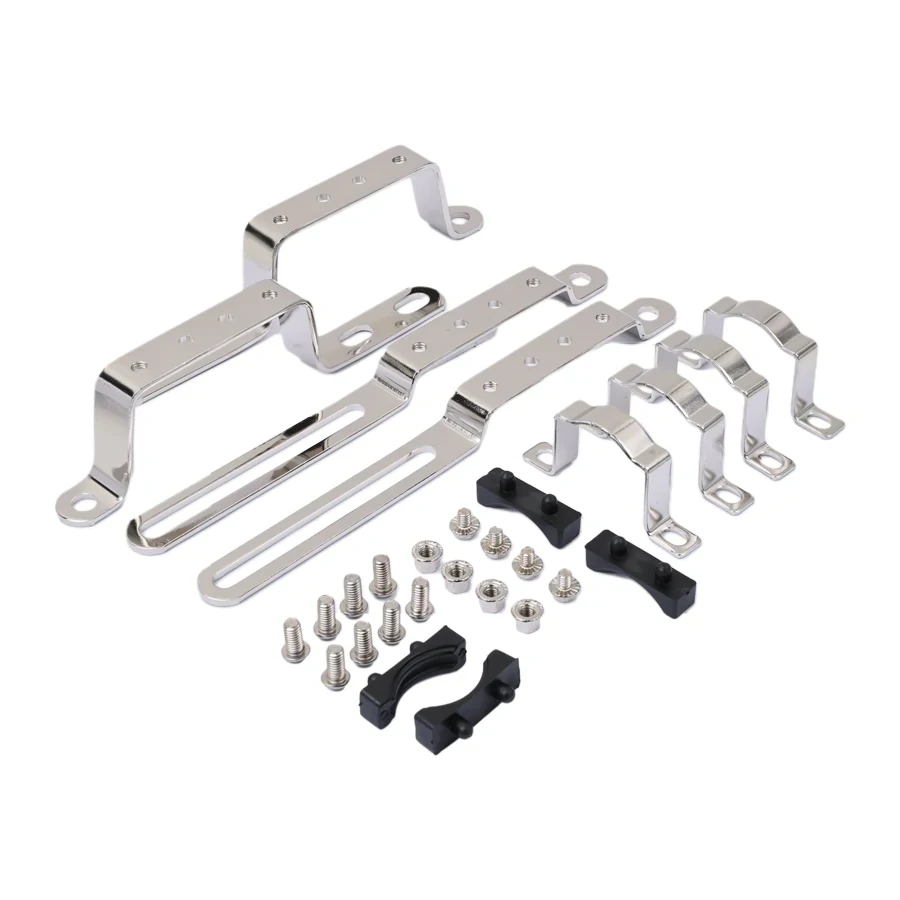

- 2 шт. Цельнометаллический кронштейн
- 2 шт. заглушки
Размер подключения: 1” (внутренняя резьба)
Максимальное рабочее давление: 6 бар (10 бар для испытания оборудования)
Максимальная рабочая температура: 70°С
Резьбы: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228)
Выходы от 3 до 12 с соединением 3/4” Евроконус.
Межосевое расстояние: 50мм.
*Возможно использования термоэлектрических сервоприводов с резьбой
- Особенности:
- Точность контроля и регулирования потока отдельных контуров
- Простота и возможность мониторинга напора отдельных контуров.
- Малые потери напора.
- Блокировка отдельных контуров.
- Простота установки
| Артикул | Размер | A | B | Кол-во |
| KCS5002 | 1"x/"M (2) | 159 | 171-225 | 2 |
| KCS5003 | 1"x/"M (3) | 209 | 171-225 | 2 |
| KCS5004 | 1"x/"M (4) | 259 | 171-225 | 2 |
| KCS5005 | 1"x/"M (5) | 309 | 171-225 | 2 |
| KCS5006 | 1"x/"M (6) | 359 | 171-225 | 2 |
| KCS5007 | 1"x/"M (7) | 409 | 171-225 | 2 |
| KCS5008 | 1"x/"M (8) | 459 | 171-225 | 2 |
| KCS5009 | 1"x/"M (9) | 509 | 171-225 | 2 |
| KCS5010 | 1"x/"M (10) | 559 | 171-225 | 2 |
| KCS5011 | 1"x/"M (11) | 609 | 171-225 | 2 |
| KCS5012 | 1"x/"M (12) | 659 | 171-225 | 2 |
Характеристики
Резьба коллекторанаружная
Количество выходов7
Сфера использованиярадиаторное отопление, теплый пол
Тип резьбы входного соединениявнутренняя
Тип подключения входного соединениярезьбовой
Тип резьбы выходного соединениявнутренняя
Тип подключения выходного соединениярезьбовой
Тип резьбы у отводанаружная
Стандарт соединения у отводаевроконус
Тип соединения у отводарезьбовой
РасходомерДа
Тип управлениярегулируемый
Тип коллекторапроходной, регулируемый
Условный проход у отвода20
Условный проход выходного соединения25
Условный проход входного соединения25
Диаметр резьбы отвода3/4"
Диаметр резьбы выходного соединения1"
Диаметр резьбы входного соединения1"
Рабочая температура воды, max100 ℃
Рабочая температура, max70 ℃
Вес5.035 кг
МатериалНержавеющая сталь
БрендTIM
Рабочая температура, min20 ℃
Диаметр коллектора1"
Расстояние между осями, мм50
ТипКоллекторная группа
