Обзор

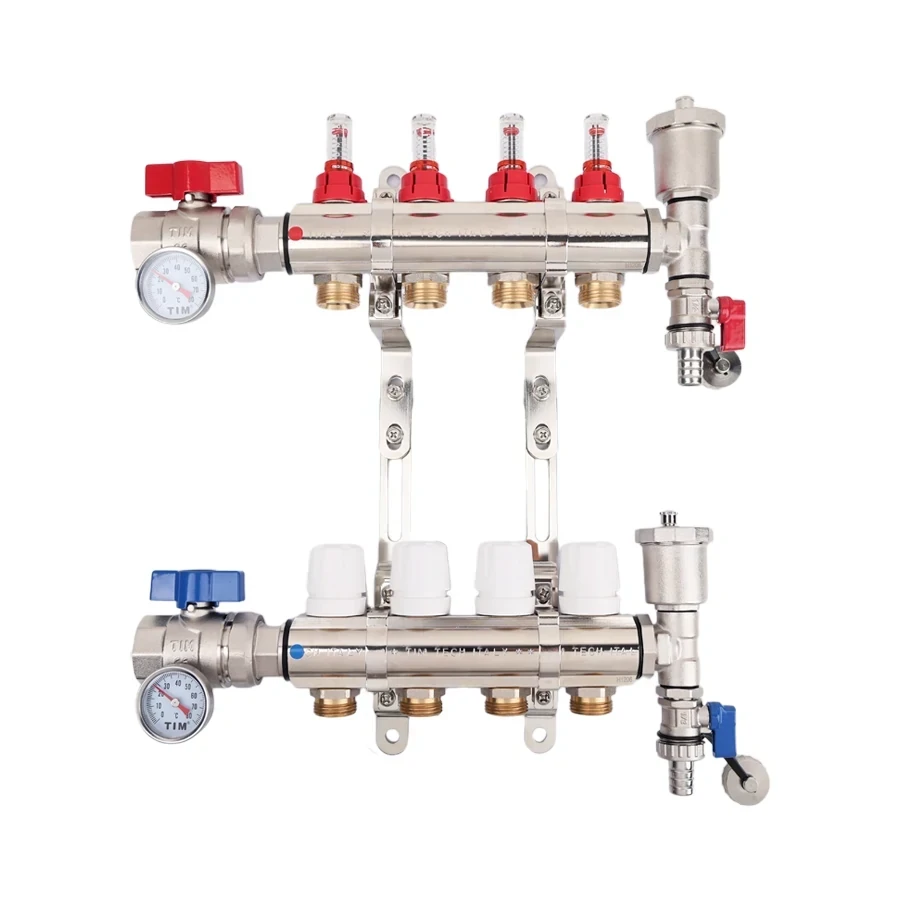

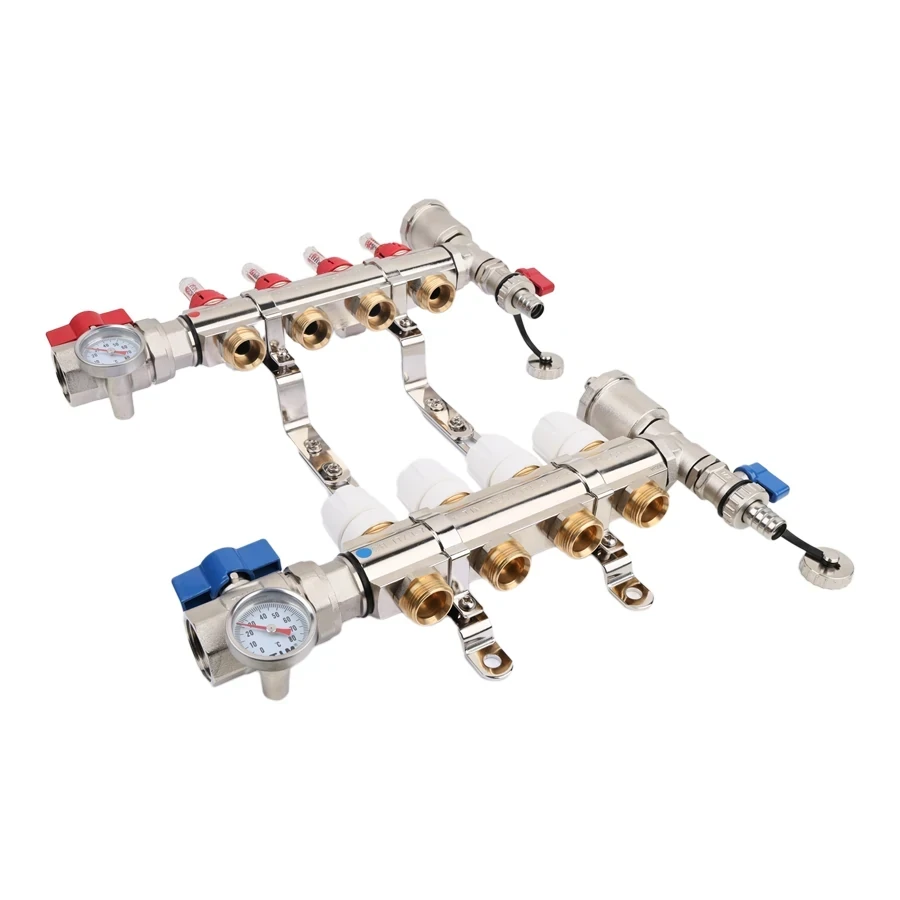

- Данный коллектор оснащен кранами и расходомерами, что позволяет осуществить точною настройку и управления системой отопления.
- Коллектор TIM предназначен для повышения эффективности и надежности отопления, позволяя контролировать и регулировать температуру в каждом контуре отдельно. Это особенно полезно в системах отопления с несколькими отопительными контурами, такими как теплые полы, радиаторы или системы подогрева стен.
- Латунный корпус коллектора обеспечивает его прочность, долговечность и устойчивость к коррозии, что важно для долгой и стабильной работы системы отопления.
- Серия KA для теплого пола - Расходомер на каждом контуре (на подаче) для индикации и регулировки расхода теплоносителя. Оптимальные регулирующие вентили на обратном патрубке, с возможностью замены колпачка ручного или дистанционного регулирования на сервопривод. В комплект входят шаровые краны с термометрами и воздухоотводчики со сливным кранами.
- Коллектор для отопления TIM является надежным и функциональным элементом системы водяного отопления. Он обеспечивает эффективное распределение тепла и контроль над отопительными контурами для создания комфортной и экономичной атмосферы в доме или офисе.

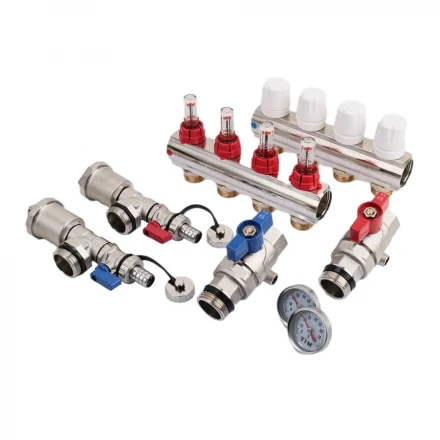

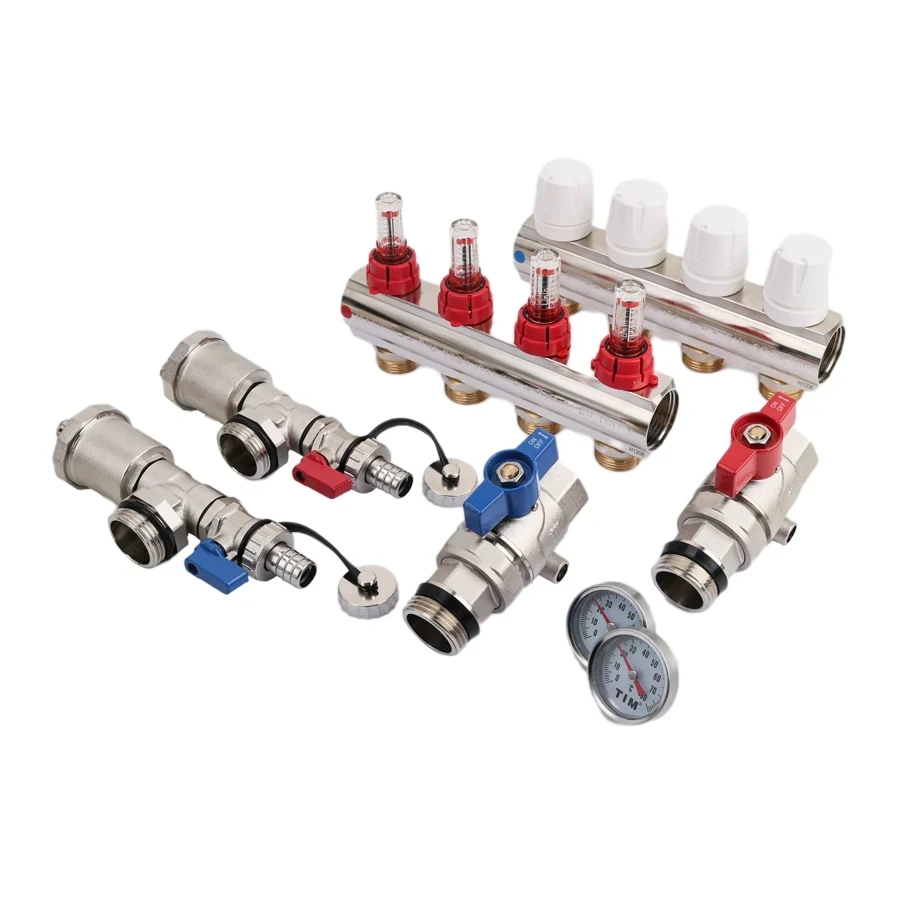

- Состоит из:
- 1 шт. Напорный коллектор с расходомерами
- 1 шт. Обратный коллектор с термостатическими вентилями
- 1 шт. Перекрывающий шаровой кран

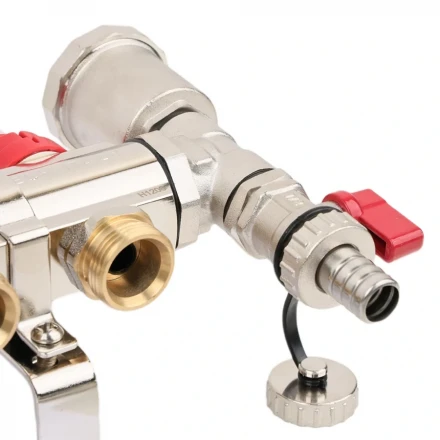

- 2 шт. Концевой фитинг с автоматическим воздухоотводчиком и сливным краном

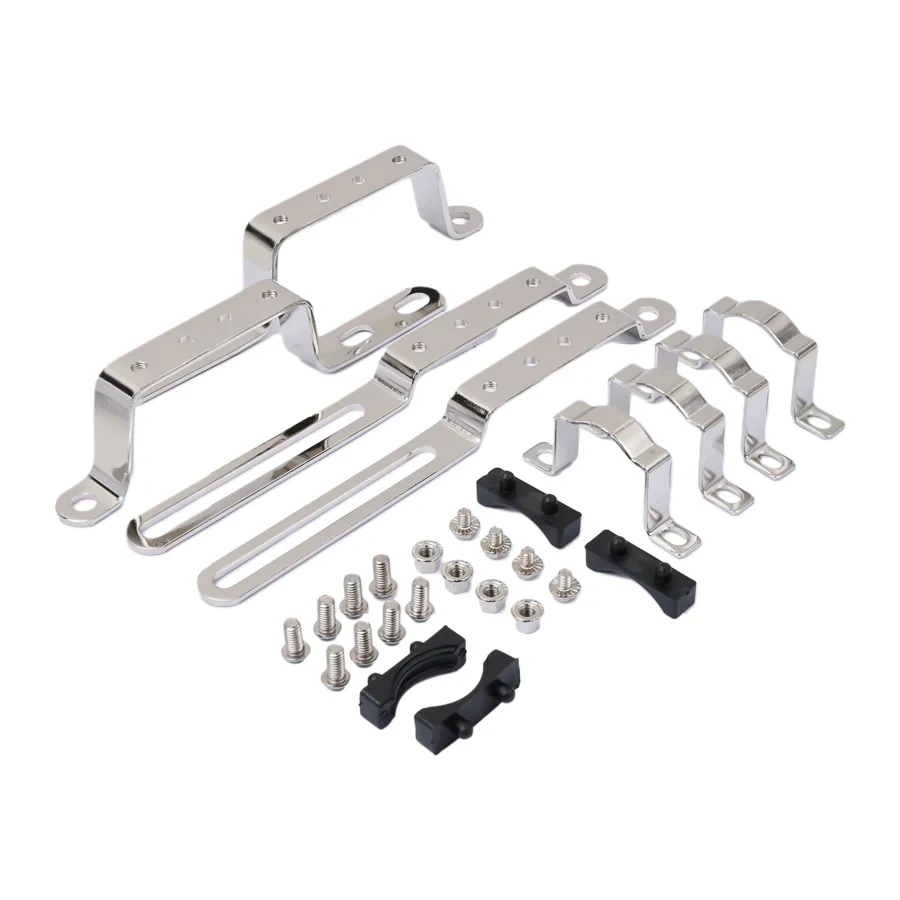

- 2 шт. Цельнометаллический кронштейн
- 2шт. Заглушки
Размер подключения: Г (внутренняя резьба) Максимальное рабочее давление: 6 бар (10 бар для испытания оборудования)
Максимальная рабочая температура: 70°С
Резьбы: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228)
Выходы от 3 до 12 с соединением 3/4” Евроконус. Межосевое расстояние: 50мм.
*Возможно использования термоэлектрических сервоприводов с резьбой
- Особенности:
- Точность контроля и регулирования потока отдельных контуров

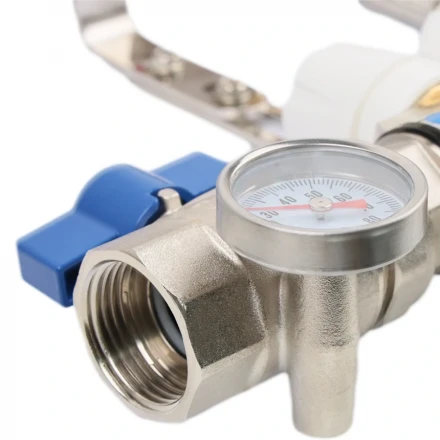

- Контроль температуры теплоносителя на подающем и обратном коллекторах.
- Малые потери напора.
- Блокировка отдельных контуров.
- Встроенные автоматический воздухоотводный и сливной клапаны
- Простота установки

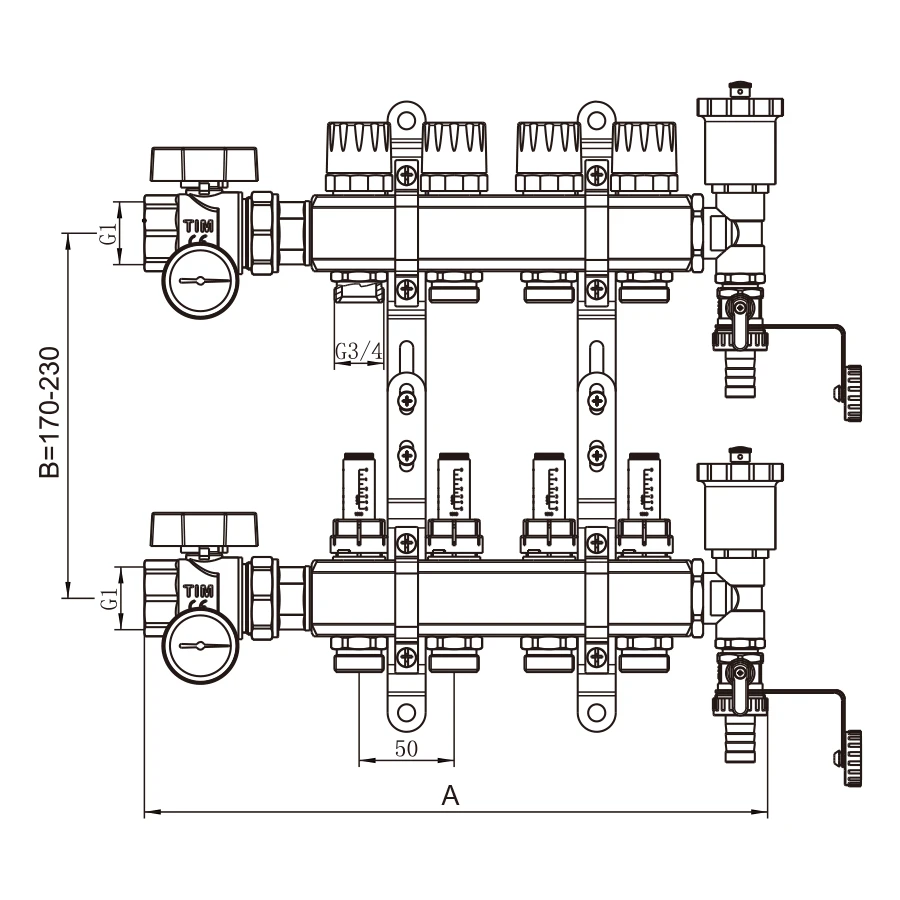

| Артикул | Размер | A | B | Кол-во |
| KA002 | 1"x%"M (2) | 245 | 171-225 | 2 |
| KA003 | 1"x%"M (3) | 295 | 171-225 | 2 |
| KA004 | 1"x%"M (4) | 345 | 171-225 | 2 |
| KA005 | 1"x%"M (5) | 395 | 171-225 | 2 |
| KA006 | 1"x%"M (6) | 445 | 171-225 | 2 |
| KA007 | 1"x%"M (7) | 495 | 171-225 | 2 |
| KA008 | 1"x%"M (8) | 545 | 171-225 | 2 |
| KA009 | 1"x%"M (9) | 595 | 171-225 | 2 |
| KA010 | 1"x%"M (10) | 645 | 171-225 | 2 |
| KA011 | 1"x%"M (11) | 695 | 171-225 | 2 |
| KA012 | 1"x%"M (12) | 745 | 171-225 | 2 |
Характеристики
Резьба коллекторанаружная
Количество выходов4
Сфера использованиярадиаторное отопление, теплый пол
Тип резьбы входного соединениявнутренняя
Тип подключения входного соединениярезьбовой
Тип резьбы выходного соединениявнутренняя
Тип подключения выходного соединениярезьбовой
Тип резьбы у отводанаружная
Стандарт соединения у отводаевроконус
Тип соединения у отводарезьбовой
РасходомерДа
Тип управлениярегулируемый
Тип коллекторапроходной, регулируемый
Условный проход у отвода20
Условный проход выходного соединения25
Условный проход входного соединения25
Диаметр резьбы отвода3/4"
Диаметр резьбы выходного соединения1"
Диаметр резьбы входного соединения1"
Рабочая температура воды, max100 ℃
Рабочая температура, max110 ℃
Вес5.125 кг
МатериалЛатунь
БрендTIM
Рабочая температура, min20 ℃
Диаметр коллектора1"
Расстояние между осями, мм50
ТипКоллекторная группа
