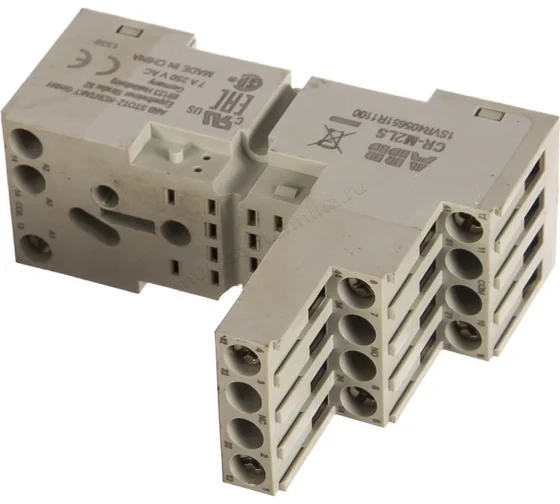

Цоколь ABB CR-M2LS (логический) для реле CR-M 2ПК 1SVR405651R1100

Логический цоколь ABB CR‑M2LS: удобное и надёжное подключение промежуточных реле CR‑M

• Логическое расположение клемм — клеммы катушки (A1–A2) внизу, контакты реле (общие, НО, НЗ) вверху: удобство подключения и обслуживания.
• Винтовое соединение — надёжный контакт, устойчивость к вибрациям.
• Быстрый монтаж/демонтаж реле — замена реле без переподключения проводов.
• Совместимость с серией CR‑M — подходит для всех реле CR‑M с 2 переключающими контактами.
• Монтаж на DIN‑рейку 35 мм — интеграция в стандартные электрощиты.
• Компактные габариты (27 × 61 × 82 мм) — экономия места в щите.
• Прочный корпус — устойчивость к механическим нагрузкам и старению.
• Гальваническая развязка — защита управляющих цепей от помех.
• Чёткая маркировка клемм — минимизация ошибок при подключении.
• Долговечность — рассчитан на многолетнюю эксплуатацию в промышленных условиях.

Где применяется

• распределительные щиты и шкафы автоматики;
• системы промышленной автоматизации и диспетчеризации;
• управление электромагнитными клапанами, приводами и двигателями;
• коммутация цепей управления в станках и оборудовании;
• системы пожарной и охранной сигнализации;
• управление освещением и вентиляцией в промышленных и коммерческих помещениях;
• системы контроля доступа и СКУД;
• телекоммуникационные шкафы и серверные стойки;
• объекты ЖКХ и инфраструктуры;
• мобильные и передвижные электроустановки.

Технические характеристики

• Производитель: ABB.
• Модель: CR‑M2LS.
• Артикул: 1SVR405651R1100.
• Тип изделия: логический цоколь (розетка) для реле.
• Серия: CR‑M.
• Количество контактных выводов: 8.
• Назначение: для реле CR‑M с 2 переключающими контактами (2ПК).
• Способ монтажа: на DIN‑рейку (с Ω‑профилем) 35 мм.
• Исполнение электрического соединения: винтовое.
• Съёмные клеммы/зажимы: нет.
• Расположение клемм:
  • клеммы катушки (A1–A2) — в нижней части;
  • контакты реле (общие, НО, НЗ) — в верхней части.
• Габариты (Ш × В × Г): 27 × 61 × 82 мм.
• Вес: 0,072 кг.
• Степень защиты: IP20.
• Материал корпуса: негорючий пластик.
• Диапазон рабочих температур: от −40 °C до +85 °C.
• Соответствие стандартам: IEC 60947‑5‑1.
• Страна‑изготовитель: Китай.
• Гарантия: 12 месяцев.

Особенности конструкции

• продуманная компоновка клемм — разделение цепей питания и коммутации для удобства монтажа;
• винтовые зажимы с защитой от выскальзывания провода — надёжный контакт на весь срок службы;
• прочный негорючий пластиковый корпус — безопасность и долговечность;
• чёткая маркировка всех клемм — минимизация ошибок подключения;
• усиленные посадочные места — устойчивость к многократной установке/снятию реле;
• гладкая внутренняя поверхность — лёгкое вставление и извлечение реле;
• защита от случайного прикосновения к токоведущим частям — безопасность обслуживания;
• совместимость с модульными компонентами ABB — простота интеграции в систему.

Обеспечьте удобный и надёжный монтаж промежуточных реле ABB серии CR‑M с логическим цоколем CR‑M2LS — продуманным решением для профессионального электромонтажа!
