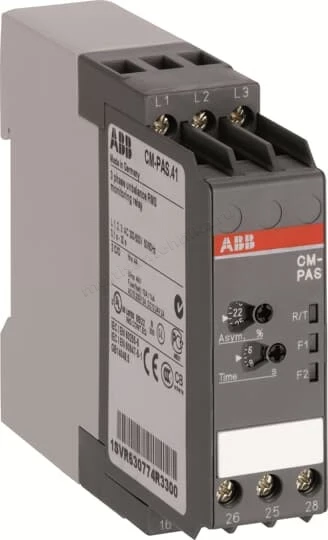

Трёхфазное реле ABB контроля асимметрии фаз CM-PAS.41S (с регулируемым порогом срабатывания 2- 25%, Uпит=Uизм=3х30) 1SVR730774R3300

Трёхфазное реле контроля асимметрии фаз ABB CM‑PAS.41S: защита оборудования от перекоса фаз и обрыва

• Регулируемый порог асимметрии: настройка от 2 % до 25 % — адаптация под конкретные условия эксплуатации.
• Комплексный контроль сети:
  • асимметрия (перекос) фаз;
  • обрыв фазы (L1, L2, L3);
  • чередование фаз.
• Широкий диапазон рабочего напряжения: $3\times 300–500$ В AC — совместимость с большинством промышленных сетей.
• 2 переключающих контакта (2ПК) — номинальный ток 4 А — достаточная нагрузочная способность для управления пускателями и контакторами.
• Светодиодная индикация (3 СИД) — наглядный контроль состояния работы:
  • нормальный режим;
  • авария по асимметрии;
  • авария по обрыву фазы.
• Винтовые клеммы — надёжный контакт и удобство монтажа.
• Компактные габариты ($22,5\times 85,6\times 103,7$ мм) — экономия места в щите.
• Автоматическое восстановление — после нормализации параметров сети реле автоматически замыкает контакт.
• Надёжность ABB — протестировано на соответствие строгим международным стандартам.
• Устойчивость к электромагнитным помехам — стабильная работа в промышленных условиях.

Где применяется

• промышленные предприятия — защита электродвигателей станков, конвейеров, компрессоров;
• насосные станции — предотвращение сухого хода и перегрузок;
• системы вентиляции и кондиционирования — защита вентиляторов и компрессоров;
• холодильные установки и системы охлаждения;
• объекты энергетики и инфраструктуры;
• коммерческие здания (торговые центры, склады) — защита мощного оборудования;
• сельскохозяйственные объекты (фермы, теплицы) — защита систем освещения и микроклимата;
• транспортные системы (эскалаторы, лифты) — предотвращение выхода из строя двигателей;
• установки с частыми пусками/остановами — защита от теплового износа;
• щиты управления технологическим оборудованием.

Технические характеристики

• Производитель: ABB.
• Модель: CM‑PAS.41S.
• Артикул: 1SVR730774R3300.
• Тип изделия: реле контроля асимметрии и чередования фаз.
• Номинальное напряжение питания = измеряемое напряжение: $3\times 300–500$ В AC.
• Частота сети: 50/60 Гц.
• Контроль параметров:
  • асимметрия фаз (регулируемый порог: 2–25 %);
  • обрыв фазы;
  • чередование фаз.
• Количество контактов: 2 переключающих (SPDT).
• Номинальный коммутируемый ток: 4 А.
• Максимальное коммутируемое напряжение: 250 В AC.
• Способ монтажа: на DIN‑рейку 35 мм.
• Тип подключения: винтовые клеммы.
• Степень защиты: IP20.
• Диапазон рабочих температур: от −25 °C до +55 °C.
• Габариты (Ш × В × Г): $22,5\times 85,6\times 103,7$ мм.
• Вес: 0,1 кг.
• Соответствие стандартам: IEC 60947‑5‑1, EN 60947‑5‑1.
• Страна‑изготовитель: Германия.
• Гарантия: 12 месяцев.
• Срок службы: не менее 10 лет.

Особенности конструкции

• компактный модульный корпус — экономия места в щите;
• винтовые клеммы с двухкамерной конструкцией — надёжный контакт, устойчивость к вибрациям;
• трёхцветная светодиодная индикация — наглядный визуальный контроль работы;
• прочный корпус из негорючего пластика — безопасность и долговечность;
• чёткая маркировка клемм — минимизация ошибок при подключении;
• совместимость с модульными устройствами ABB — простота интеграции в систему;
• герметичная прозрачная крышка (аксессуар) — защита от несанкционированных изменений настроек;
• регулировочные элементы на передней панели — удобство настройки порога асимметрии.

Обеспечьте надёжную защиту трёхфазного оборудования с реле контроля асимметрии фаз ABB CM‑PAS.41S — точным, универсальным и долговечным решением для промышленных и коммерческих задач!
