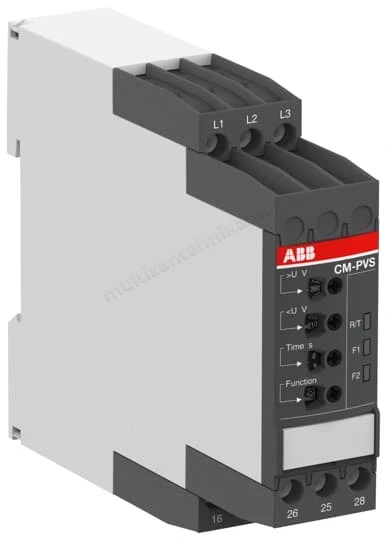

Трехфазное реле контроля ABB CM-PVS.41S без контрольного нуля (Umin/Umax=3x300-380В/420-500BAC, обрыв) 1SVR730794R3300

Трёхфазное реле контроля ABB CM‑PVS.41S: комплексная защита оборудования от аномалий в сети

• Комплексный контроль трёхфазной сети:
  • повышенное/пониженное напряжение ($3\times 300–380$ В / $420–500$ В AC);
  • обрыв фазы (L1, L2, L3);
  • неправильное чередование фаз.
• Регулируемая задержка срабатывания: диапазон $0–30$ с — позволяет избежать ложных срабатываний при кратковременных провалах напряжения.
• 2 переключающих контакта (2ПК) — номинальный ток 4 А — достаточная нагрузочная способность для управления пускателями и контакторами.
• Функция гистерезиса — стабильное переключение без дребезга контактов.
• Широкий диапазон рабочего напряжения: $300–500$ В AC — совместимость с большинством промышленных сетей.
• Компактные габариты ($22,5\times 85,6\times 103,7$ мм) — экономия места в щите.
• Винтовые клеммы — надёжный контакт и удобство монтажа.
• Светодиодная индикация — визуальный контроль состояния работы.
• Автоматическое восстановление — после нормализации параметров сети реле автоматически замыкает контакт.
• Надёжность ABB — протестировано на соответствие строгим международным стандартам.

Где применяется

• промышленные предприятия — защита электродвигателей станков, конвейеров, компрессоров;
• насосные станции — предотвращение сухого хода и перегрузок;
• системы вентиляции и кондиционирования — защита вентиляторов и компрессоров;
• холодильные установки и системы охлаждения;
• объекты энергетики и инфраструктуры;
• коммерческие здания (торговые центры, склады) — защита мощного оборудования;
• сельскохозяйственные объекты (фермы, теплицы) — защита систем освещения и микроклимата;
• транспортные системы (эскалаторы, лифты) — предотвращение выхода из строя двигателей;
• установки с частыми пусками/остановами — защита от теплового износа;
• щиты управления технологическим оборудованием.

Технические характеристики

• Производитель: ABB.
• Модель: CM‑PVS.41S.
• Артикул: 1SVR730794R3300.
• Тип изделия: трёхфазное реле контроля напряжения и фаз.
• Номинальное напряжение питания/контроля: $3\times 300–500$ В AC, 50/60 Гц.
• Диапазон настройки порогов:
  • Umin: $3\times 300–380$ В;
  • Umax: $420–500$ В.
• Контроль параметров:
  • повышенное/пониженное напряжение;
  • обрыв фазы;
  • чередование фаз.
• Количество контактов: 2 переключающих (SPDT).
• Номинальный коммутируемый ток: 4 А.
• Максимальное коммутируемое напряжение: 250 В AC.
• Задержка срабатывания: регулируемая, $0–30$ с.
• Гистерезис: есть.
• Способ монтажа: на DIN‑рейку 35 мм.
• Тип подключения: винтовые клеммы.
• Степень защиты: IP20.
• Диапазон рабочих температур: от −25 °C до +55 °C.
• Габариты (Ш × В × Г): $22,5\times 85,6\times 103,7$ мм.
• Вес: 0,1 кг.
• Соответствие стандартам: IEC 60947‑5‑1, EN 60947‑5‑1.
• Страна‑изготовитель: Германия.
• Гарантия: 12 месяцев.
• Срок службы: не менее 10 лет.

Особенности конструкции

• компактный модульный корпус — экономия места в щите;
• винтовые клеммы с двухкамерной конструкцией — надёжный контакт, устойчивость к вибрациям;
• светодиодная индикация состояния — визуальный контроль работы;
• прочный корпус из негорючего пластика — безопасность и долговечность;
• чёткая маркировка клемм — минимизация ошибок при подключении;
• совместимость с модульными устройствами ABB — простота интеграции в систему;
• герметичная прозрачная крышка (аксессуар) — защита от несанкционированных изменений настроек;
• устойчивость к электромагнитным помехам — стабильная работа в промышленных условиях.

Обеспечьте комплексную защиту трёхфазного оборудования с реле контроля ABB CM‑PVS.41S — многофункциональным, надёжным и долговечным решением для промышленных и коммерческих задач!
