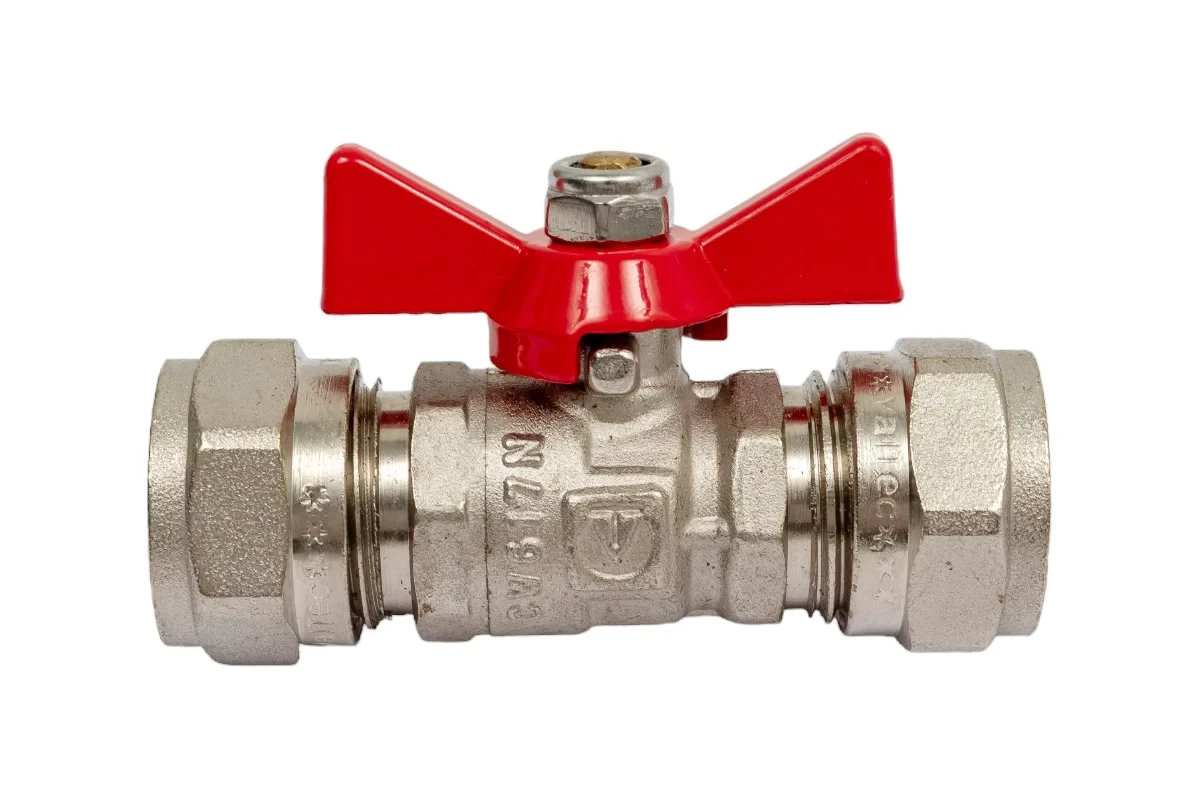

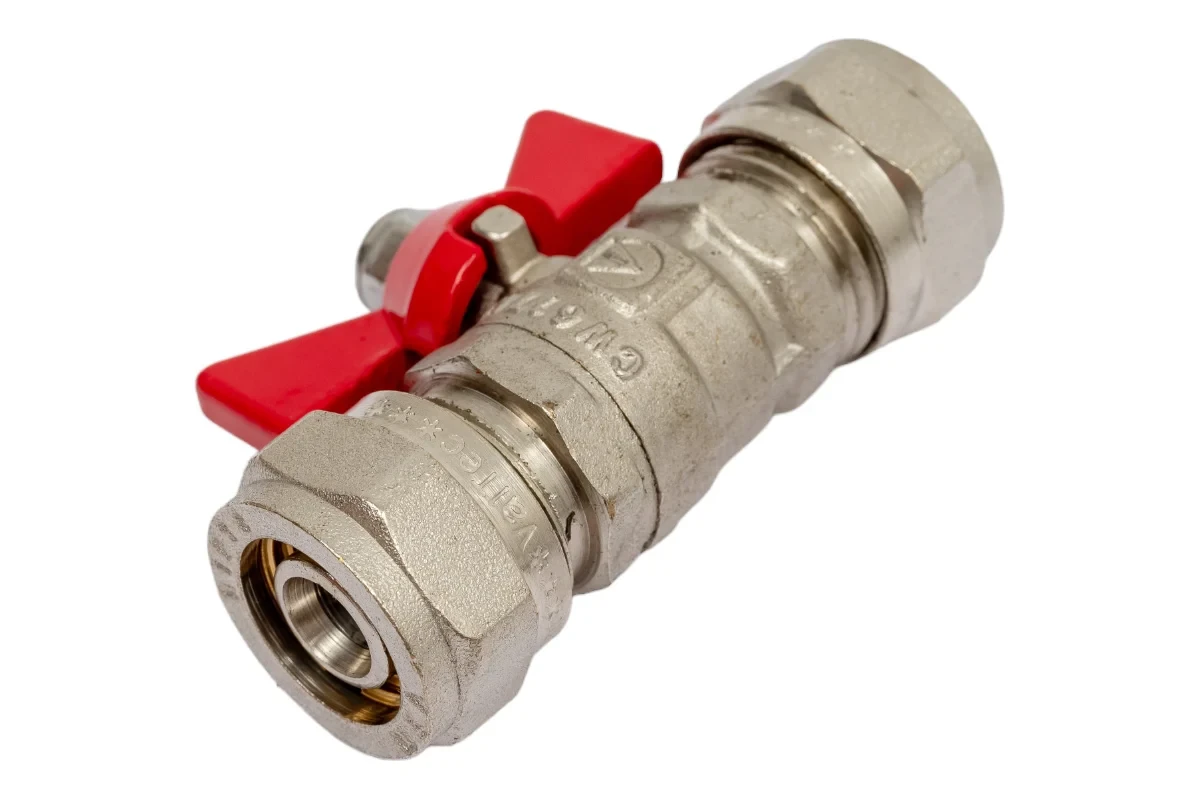

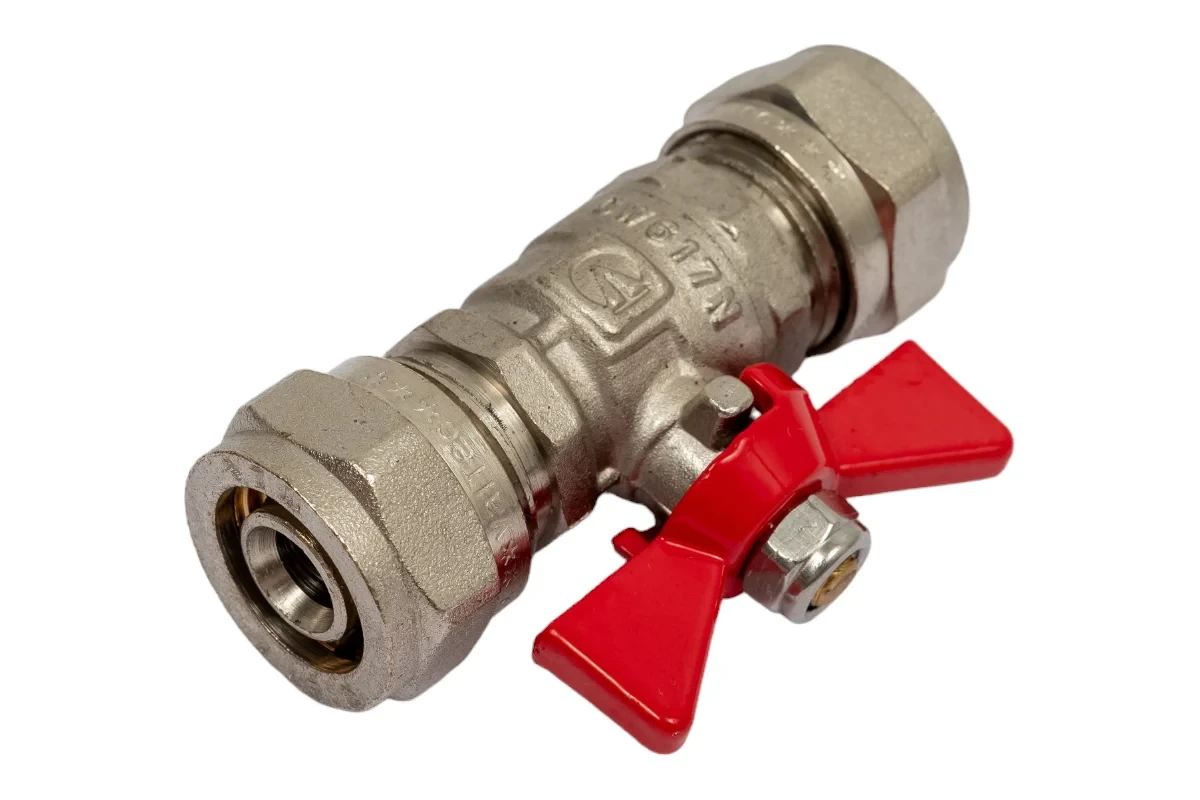

Шаровый кран с обжимным соединением VALTEC 16, рукоятка бабочка VT.343.N.1616

Артикул: VT.343.N.1616

• Модель: Valtec VT.343.N.1616
• Тип крана: Шаровой, прямой (проходной), с обжимным соединением
• Назначение: Для перекрытия воды в системах холодного и горячего водоснабжения, отопления, тёплых полов
• Особенность:
  • Обжимные (цанговые) соединения — не требуют пресс-клещей
  • Рукоятка-бабочка — удобное ручное управление без ключа
  • Полнопроходной шар — не снижает напор воды
  • Простой монтаж — только с гаечным ключом

Размеры и подключение:

• Условный диаметр (DN): 15 мм (аналог ½")
• Размер подключения: 16×16 мм — под трубу внешним диаметром 16 мм
• Тип соединения: Обжимное (цанговое, компрессионное)
  • Оба конца — с обжимными гайками и цангами
  • Подходит для труб: PEX, PERT, сшитый полиэтилен, металлопластик
• Форма: Прямая (проходная) — поток проходит без изменения направления
• Рукоятка: Пластиковая, чёрная, форма — бабочка, с металлическим вкладышем
  • Поворот на 90° — быстро открывается/закрывается
  • Параллельно трубе — кран открыт
  • Перпендикулярно — кран закрыт

⚠️ Важно:

• Это не резьбовой кран, а обжимной фитинг — соединяется с помощью гаек
• Монтаж возможен ручным инструментом — ключами 22–24 мм
• Подходит для открытого и скрытого монтажа, но рекомендуется доступ для ревизии

Рабочие параметры:

• Номинальное давление (PN): 25 бар — подходит для систем водоснабжения и отопления
• Температурный диапазон:
  • От –20 °C до +95 °C — подходит для холодной и горячей воды
  • Кратковременно — до +110 °C (например, при гидроударах)
• Класс герметичности: A по ГОСТ Р 57808-2017 — минимальные утечки
• Ресурс: Более 15 000 циклов «открыто/закрыто»
• Срок службы: До 20–25 лет при корректной эксплуатации

Материалы и конструкция:

• Корпус: Из латуни CW617N, никелированной — устойчива к коррозии и давлению
• Шар: Из хромированной латуни — обеспечивает плавный ход и долговечность
• Уплотнения:
  • Седла шара — из PTFE (тефлон) — устойчивы к износу и температуре
  • Уплотнения штока — из NBR (нитрильный каучук) — эластичны и герметичны
• Шток: С защитой от выталкивания — безопасен при высоком давлении
• Обжимные гайки:
  • Из латуни, с внутренней резьбой
  • При затяжке сжимают цангу, которая обжимает трубу — обеспечивая герметичность
• Цанги (в комплекте):
  • Металлические, из нержавеющей стали или латуни
  • Вставляются внутрь трубы — предотвращают её сплющивание
• Рукоятка-бабочка:
  • Из прочного пластика, чёрного цвета
  • С металлическим вкладышем — не ломается при повороте
  • Обеспечивает удобное ручное управление

Особенности модели Valtec VT.343.N.1616:

• Обжимное соединение 16×16 мм:
  • Подходит для PEX, PERT, металлопластика Ø16 мм
  • Не требует пресс-клещей — монтаж гаечным ключом
  • Разъёмное соединение — можно демонтировать и переставить
• Рукоятка-бабочка:
  • Удобна для ручного управления — особенно в труднодоступных местах
  • Не требует ключа — быстро открывается/закрывается
• Полнопроходной шар:
  • Диаметр прохода ≈ 15 мм — не снижает напор воды
  • Подходит для магистралей и узлов с высоким расходом
• Компактный корпус:
  • Длина крана: около 65 мм — подходит для установки в шкафах, коллекторах, под мойками

Сертификация и соответствие:

• Декларация о соответствии ТР ТС 010/2011
• Санитарно-эпидемиологическое заключение (для питьевой воды)
• Соответствует стандартам: ГОСТ Р 57808-2017, DIN 11866, ISO 8434-1
• Производство: Россия (под контролем Valtec, сборка — на сертифицированных предприятиях РФ)

Где применяется:

• В коллекторных узлах — для перекрытия отдельных контуров
• В системах тёплого пола — для регулировки и отключения веток
• На магистралях из PEX/PERT — для разделения системы на зоны
• Перед счётчиками, фильтрами, котлами — при открытом монтаже
• В ремонтах и новостройках — где важна доступность и простота монтажа

Рекомендации по монтажу:

1. Отрежьте трубу PEX/PERT/металлопластик 16 мм под прямым углом (с помощью трубореза).
2. Наденьте обжимную гайку, затем цангу на трубу.
3. Вставьте трубу в штуцер крана до упора — до упора в корпус.
4. Наверните гайку на резьбу штуцера и затяните ключом 22–24 мм.
5. Повторите для второго конца.
6. Откройте кран и проверьте систему на герметичность.

⚠️ Важно:

• Не перетягивайте гайки — можно повредить резьбу или цангу
• Убедитесь, что труба вставлена до упора — иначе будет протечка
• Цанга должна войти внутрь трубы — не оставляйте её снаружи
• После монтажа — проверьте соединения при давлении

Упаковка и поставка:

• Продается поштучно
• Вес: около 0,32 кг
• Упаковка: картонная коробка с маркировкой артикула и логотипом Valtec
• Комплектация:
  • Кран VT.343.N.1616
  • 2 обжимные гайки
  • 2 цанги (вкладыши)
  • Инструкция (в некоторых поставках)
