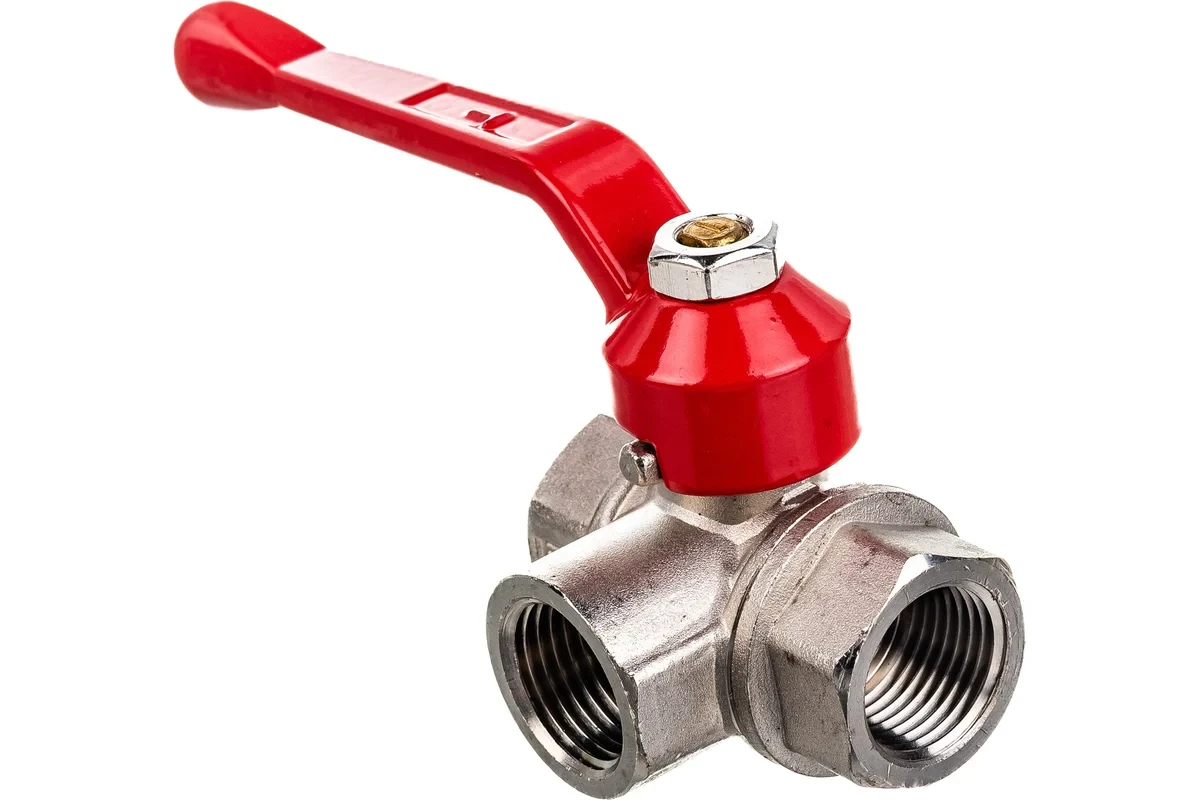

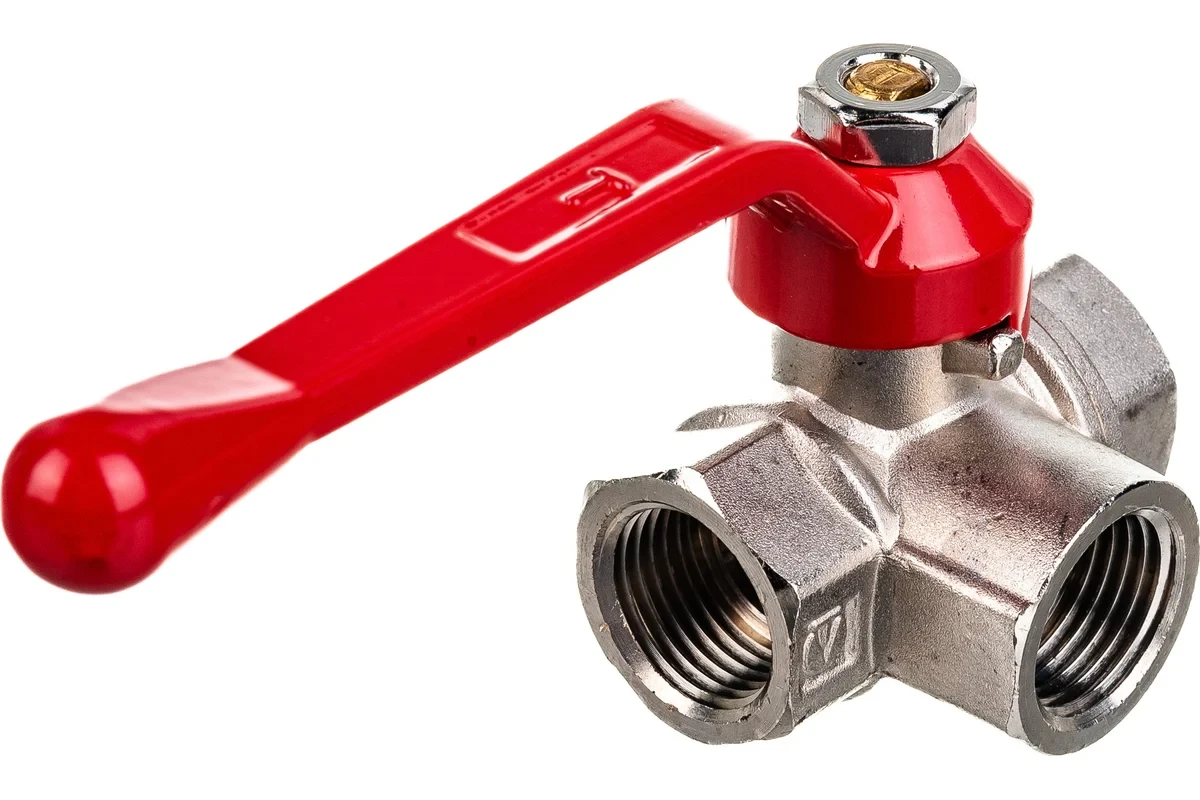

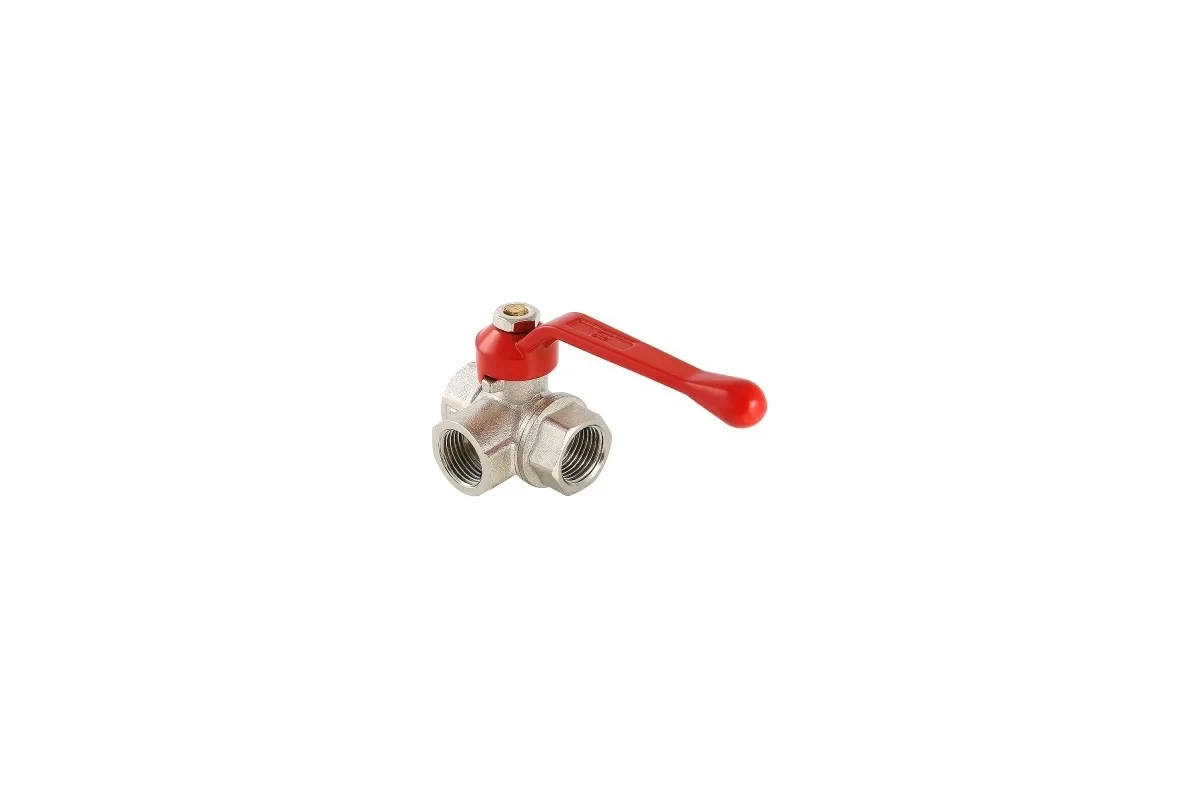

Шаровой трехходовой кран VALTEC тип Т 1/2 вн.-вн.-вн. VT.361.N.04

Артикул: VT.361.N.04

• Модель: Valtec VT.361.N.04
• Тип крана: Шаровой трёхходовой, запорно-регулирующий, типа «Т»
• Назначение: Для переключения направления потока, обхода участков трубопровода, реверсирования систем, промывки радиаторов, ремонта оборудования без слива воды
• Форма шара: Т-образный проход — позволяет соединять любые два из трёх патрубков или все три одновременно, в зависимости от положения рукоятки

Размеры и подключение:

• Условный диаметр (DN): 15 мм
• Размер резьбы: ½ дюйма (1/2")
• Тип соединения: Наружная резьба — наружная резьба — наружная резьба (Rp½" вн. x Rp½" вн. x Rp½" вн.)
  • Три конца — наружная трубная цилиндрическая резьба (Rp½")
• Стандарт резьбы: ISO 7:1 — соответствует ГОСТ 6357
• Форма корпуса: Т-образная — три патрубка под 90° друг к другу (один — по оси, два — сбоку)
• Тип присоединения: Муфтовый, устанавливается между гайками на всех трёх сторонах

Рабочие параметры:

• Номинальное давление (PN): 40 бар — высокая прочность, подходит для систем с насосами, гидроударами и в многоэтажных домах
• Температурный диапазон:
  • От –20 °C до +110 °C — подходит для ХВС, ГВС и систем отопления
  • Кратковременно допускается до +130 °C при аварийных режимах
• Класс герметичности: A — по ГОСТ Р 57808-2017 (практически полное отсутствие утечек)
• Ресурс: Более 25 000 циклов «переключено/перекрыто»
• Срок службы: До 25–30 лет при корректной эксплуатации

Материалы и конструкция:

• Корпус: Из латуни CW617N, никелированной — устойчив к коррозии и механическим нагрузкам
• Шар: Из хромированной латуни, с Т-образным сквозным отверстием — обеспечивает все возможные схемы потока
• Уплотнения:
  • Седла шара — из PTFE (тефлон)
  • Уплотнения штока — из NBR (нитрильный каучук)
• Шток: С защитой от выталкивания — предотвращает выброс при высоком давлении
• Рукоятка: Стальная, хромированная, с пластиковым наконечником — прочная, не ломается при переключении
  • Обеспечивает чёткую индикацию положения:
    • Положение рукоятки определяет направление потока — см. схему ниже

Схемы работы (типы переключения):

Благодаря Т-образному шару, кран поддерживает несколько режимов:

⚠️ Важно: Точный режим зависит от схемы подключения. Кран не предназначен для плавного регулирования, только для фиксированных положений.

Особенности модели Valtec VT.361.N.04:

• Трёхходовой тип Т — позволяет организовать обводной контур, реверс потока, переключение между двумя потребителями
• Полнопроходной — не снижает напор в системе
• Высокое давление (PN40) — подходит для систем с насосами и гидроударами
• Сертифицирован для питьевой воды — можно использовать в системах ХВС
• Универсальный монтаж: Подходит для горизонтальной и вертикальной установки
• Ремонтопригодный: Возможна замена уплотнений при необходимости
• Чёткая индикация положения — стальная рукоятка не гнётся и не проворачивается

Сертификация и соответствие:

• Декларация о соответствии ТР ТС 010/2011
• Санитарно-эпидемиологическое заключение (для питьевой воды)
• Соответствует стандартам: ГОСТ Р 57808-2017, ISO 5211, ISO 7
• Производство: Россия (под контролем Valtec, сборка — на сертифицированных предприятиях РФ)

Где применяется:

• В системах отопления для реверсирования потока при промывке радиаторов
• В узлах подключения тёплого пола — для переключения между контурами
• В насосных станциях — для обвода (байпаса) насоса при ремонте
• В коллекторных шкафах — для переключения между ветками
• В промывочных стендах и монтажных узлах
• В бытовых системах — например, для переключения между двумя бойлерами или фильтрами

Рекомендации по монтажу:

1. Установите кран между тремя гайками — на каждый патрубок.
2. На все три наружные резьбы нанесите фум-ленту (4–5 слоёв) или сантехнический лён с герметиком.
3. Затягивайте равномерно, без перекосов — используйте ключ 22–24 мм.
4. Убедитесь, что рукоятка установлена в нужном положении (открыто/переключено).
5. Проверьте герметичность при давлении до 10–15 бар.

⚠️ Важно:

• Не используйте кран для плавного регулирования расхода — это приведёт к эрозии уплотнений.
• При установке в систему отопления убедитесь, что направление потока соответствует схеме.
• Рукоятка не должна упираться в стены — оставьте место для переключения.

Упаковка и поставка:

• Продается поштучно
• Вес: около 0,55 кг
• Упаковка: картонная коробка с маркировкой артикула и логотипом Valtec
