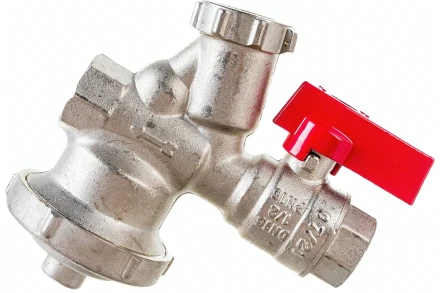

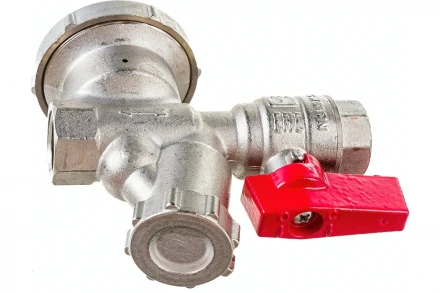

Шаровой кран со встроенным фильтром и редуктором давления VALTEC КФРД, универсальный VT.300.N.04

Артикул: VT.300.N.04

• Модель: Valtec КФРД VT.300.N.04
• Тип устройства: Универсальный узел — шаровой кран + фильтр грубой очистки + редуктор давления
• Назначение: Для ввода воды в квартиру или дом, защиты сантехники, стабилизации давления, удаления механических примесей
• Особенность: Три в одном — заменяет отдельные узлы фильтра, редуктора и крана, экономя место и упрощая монтаж

Размеры и подключение:

• Условный диаметр (DN): 15 мм
• Размер резьбы: ½ дюйма (1/2")
• Тип соединения: Наружная резьба — наружная резьба (Rp½" вн. x Rp½" вн.)
  • Оба конца — наружная трубная цилиндрическая резьба (Rp½")
• Стандарт резьбы: ISO 7:1 — соответствует ГОСТ 6357
• Тип присоединения: Муфтовый, устанавливается в разрыв трубы между двумя гайками
• Форма корпуса: Прямой, с боковым смотровым окном фильтра и регулировочным винтом редуктора

Рабочие параметры:

• Номинальное давление (PN): 40 бар — выдерживает высокие нагрузки на входе
• Диапазон регулировки выходного давления: 1,5 — 5,5 бар
• Рекомендуемое входное давление: До 10 бар (макс. — до 16 бар)
• Температурный диапазон:
  • От +1 °C до +65 °C — предназначен только для холодной воды (ХВС)
  • ❌ Не подходит для ГВС и отопления
• Клапан сброса при перегрузке: Есть — автоматически срабатывает при превышении давления
• Ресурс: Более 20 000 циклов
• Срок службы: До 20–25 лет при корректной эксплуатации

Материалы и конструкция:

• Корпус: Из латуни CW617N, никелированной — устойчив к коррозии и высокому давлению
• Фильтр грубой очистки:
  • Сетка из нержавеющей стали, 90 мкм
  • Прозрачная колба — позволяет визуально контролировать степень загрязнения
  • Крышка фильтра — разборная, для промывки
• Редуктор давления:
  • Мембранного типа — точная и плавная регулировка
  • Регулировочный винт — позволяет выставить нужное выходное давление
  • Пружинный механизм — стабилизирует давление при колебаниях на входе
• Шаровой кран:
  • Полнопроходной, из хромированной латуни
  • Рукоятка: Стальная, хромированная, с пластиковым наконечником — чёткая индикация положения
• Уплотнения:
  • Седла — PTFE (тефлон)
  • Шток — NBR (нитрильный каучук)

Функции и принцип работы:

1. Шаровой кран — перекрывает поток воды полностью (для ремонта или отключения).
2. Фильтр грубой очистки — задерживает песок, ржавчину, окалину и другие механические примеси.
3. Редуктор давления — снижает и стабилизирует давление до безопасного уровня (например, до 3–4 бар), предотвращая повреждение смесителей, стиральных и посудомоечных машин.

⚙️ Как работает:

• Вода поступает на вход (до 16 бар)
• Проходит через фильтр — очищается от загрязнений
• Попадает в редуктор — давление снижается до заданного значения
• Выходит с постоянным давлением, независимо от колебаний в магистрали

Особенности модели Valtec VT.300.N.04:

• Универсальность: Объединяет три устройства в одном корпусе — экономит место в коллекторном шкафу
• Полнопроходной кран: Не снижает пропускную способность
• Визуальный контроль загрязнения: Прозрачная колба фильтра — не нужно разбирать для проверки
• Точная регулировка давления: Регулировочный винт с возможностью точной настройки
• Защита от гидроударов: Редуктор сглаживает скачки давления
• Сертифицирован для питьевой воды: Можно использовать в системах ХВС
• Ремонтопригодный: Возможна замена сетки, промывка, регулировка редуктора

Сертификация и соответствие:

• Декларация о соответствии ТР ТС 010/2011
• Санитарно-эпидемиологическое заключение (для питьевой воды)
• Соответствует стандартам: ГОСТ Р 57808-2017, ISO 5211, ISO 7
• Производство: Россия (под контролем Valtec, сборка — на сертифицированных предприятиях РФ)

Где применяется:

• В квартирах и домах — как узел ввода холодной воды
• В коллекторных шкафах — перед разводкой на сантехнику
• В новостройках — где давление в магистрали часто превышает 6 бар
• В старых домах — для защиты от ржавчины и песка
• В узлах подключения стиральных и посудомоечных машин
• В системах с чувствительной сантехникой (импортные смесители, душевые панели)

Рекомендации по монтажу:

1. Установите кран после запорного крана на вводе, но до разветвления.
2. На обе наружные резьбы (Rp½") нанесите фум-ленту (5–6 слоёв) или сантехнический лён с герметиком.
3. Убедитесь, что стрелка на корпусе указывает направление потока (от входа к выходу).
4. Установите строго по горизонтали, редуктором вверх — для корректной работы мембраны.
5. Не закрывайте смотровое окно — должно быть доступно для визуального контроля.
6. После монтажа:
   • Откройте входной кран
   • Постепенно откройте кран на КФРД
   • Отрегулируйте давление с помощью винта (используйте манометр на выходе)

⚠️ Важно:

• Только для ХВС — не устанавливать на горячую воду
• Регулярно промывайте фильтр (раз в 3–6 месяцев, в зависимости от качества воды)
• Не перетягивайте гайки — можно повредить прозрачную колбу

Упаковка и поставка:

• Продается поштучно
• Вес: около 1,3 кг
• Упаковка: картонная коробка с маркировкой артикула и логотипом Valtec
• Комплектация:
  • Узел VT.300.N.04
  • Инструкция по монтажу и эксплуатации
