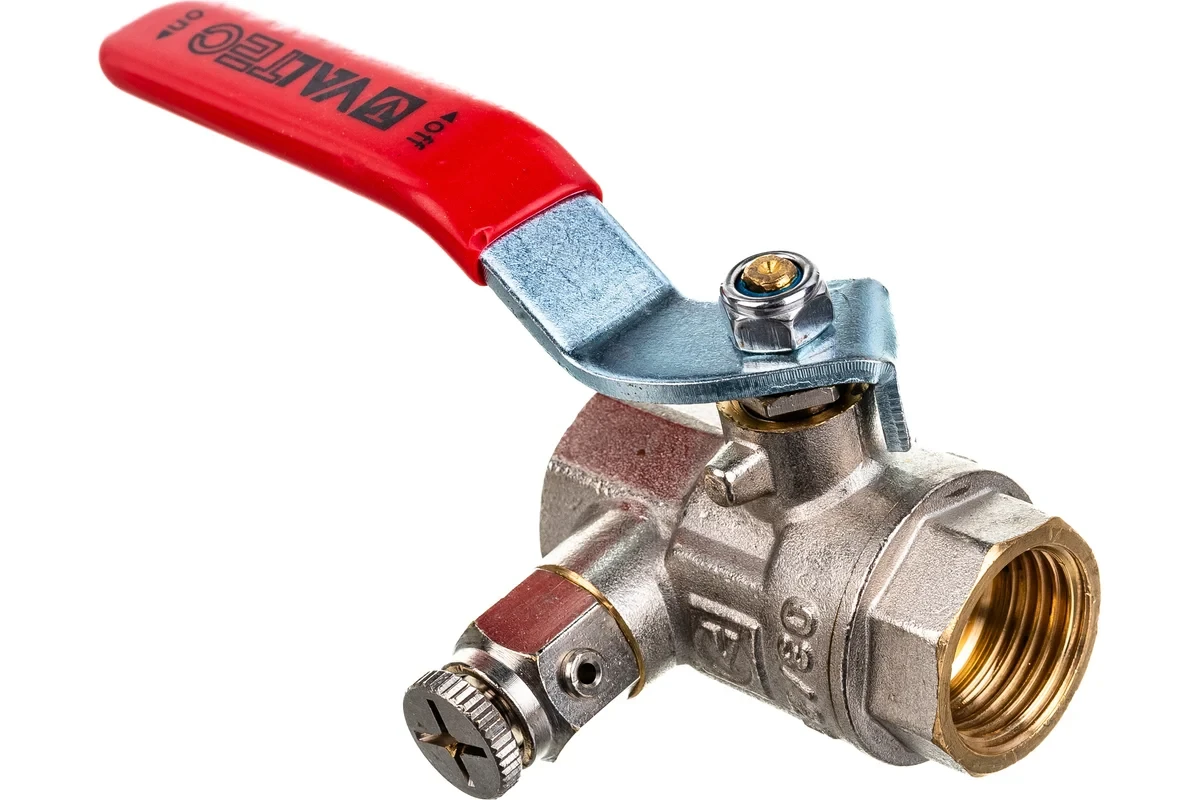

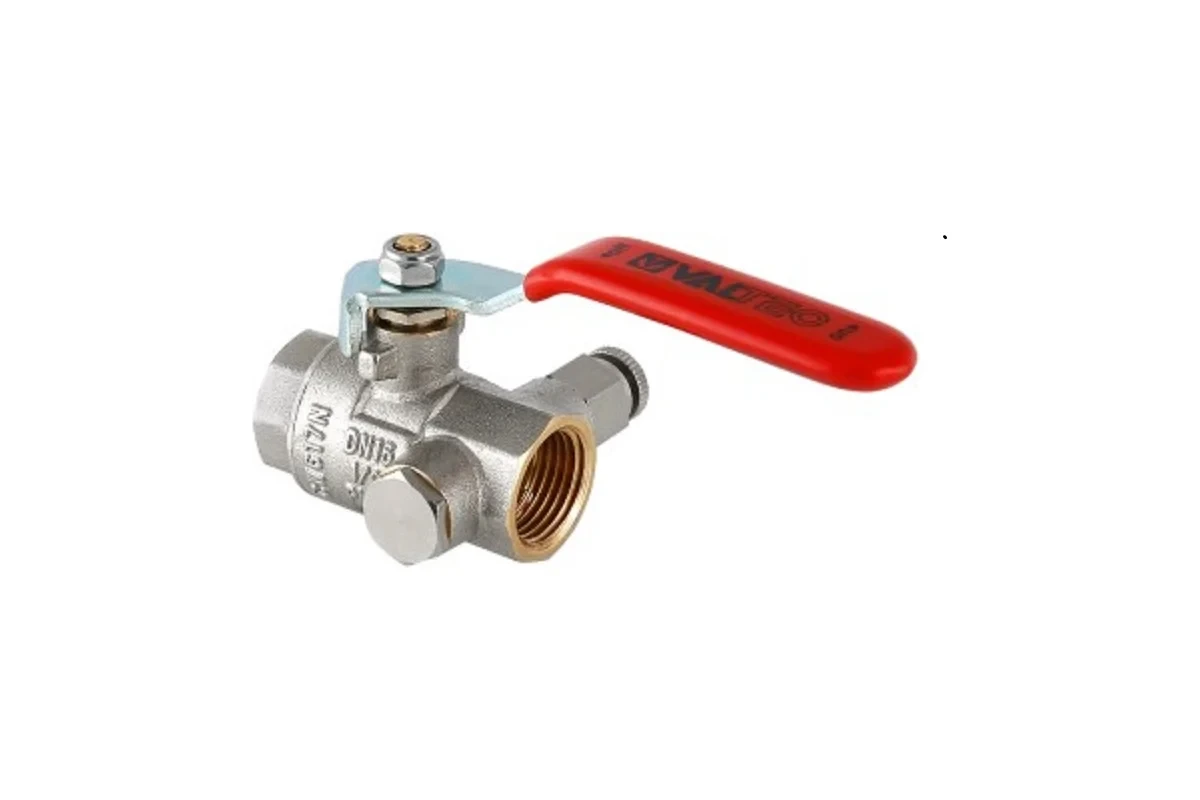

Шаровой кран с дренажом и воздухоотводчиком 1/2 вн.-вн. Valtec BASE VT.245.N.04

Артикул: VT.245.N.04

• Модель: Valtec BASE VT.245.N.04
• Тип крана: Шаровой, запорный, с дренажным краном и автоматическим воздухоотводчиком
• Назначение: Для перекрытия потока воды, удаления воздуха из системы, слива теплоносителя или воды без разборки трубопровода
• Особенность: Комбинированный узел — шаровой кран + дренаж + воздухоотводчик в одном корпусе

Размеры и подключение:

• Условный диаметр (DN): 15 мм
• Размер резьбы: ½ дюйма (1/2")
• Тип соединения: Наружная резьба — наружная резьба (Rp½" вн. x Rp½" вн.)
  • Оба конца — наружная трубная цилиндрическая резьба (Rp½")
• Стандарт резьбы: ISO 7:1 — соответствует ГОСТ 6357
• Форма корпуса: Прямой с верхним патрубком под воздухоотводчик и нижним штуцером с колпачком для дренажа
• Тип присоединения: Муфтовый, устанавливается в разрыв трубы между двумя гайками

Рабочие параметры:

• Номинальное давление (PN): 40 бар — высокая прочность, подходит для систем с насосами и гидроударами
• Температурный диапазон:
  • От –20 °C до +110 °C — подходит для ХВС, ГВС и систем отопления
  • Кратковременно допускается до +130 °C при аварийных режимах
• Класс герметичности: A — по ГОСТ Р 57808-2017 (практически полное отсутствие утечек)
• Ресурс: Более 25 000 циклов «открыто/закрыто»
• Срок службы: До 25–30 лет при корректной эксплуатации

Материалы и конструкция:

• Корпус: Из латуни CW617N, никелированной — устойчив к коррозии и механическим нагрузкам
• Шар: Из хромированной латуни — долговечный, устойчив к износу
• Уплотнения:
  • Седла шара — из PTFE (тефлон)
  • Уплотнения штока — из NBR (нитрильный каучук)
• Шток: С защитой от выталкивания — предотвращает выброс при высоком давлении
• Рукоятка: Стальная, хромированная, с пластиковым наконечником — прочная, не гнётся
  • Обеспечивает чёткую индикацию положения:
    • Параллельно трубе — кран открыт
    • Перпендикулярно трубе — кран закрыт

Дополнительные функции:

Автоматический воздухоотводчик (встроенный):

• Расположение: Верхняя часть корпуса
• Тип: Автоматический поплавковый
• Размер резьбы: ¼" внутренняя (Rp¼") — стандартный размер для большинства воздухоотводчиков
• Принцип работы:
  • При наличии воздуха в системе поплавок опускается, открывается клапан — воздух выходит
  • При заполнении водой поплавок поднимается — клапан закрывается
• Материал корпуса воздухоотводчика: Латунь, никель
• Рабочее давление: До 10 бар (встроенный клапан рассчитан на стандартные системы)

⚠️ Важно: Воздухоотводчик не входит в комплект — его нужно докупить отдельно (например, артикул Valtec VT.205.0.04, ¼").

Дренажный штуцер (с колпачком):

• Расположение: Нижняя часть корпуса
• Тип: Штуцер с колпачком-заглушкой
• Размер резьбы: ¼" внутренняя (Rp¼")
• Назначение: Для слива воды из участка трубопровода без разборки
• Использование:
  • Закройте шаровой кран
  • Открутите колпачок
  • Подставьте ёмкость и слейте воду через штуцер

Особенности модели Valtec VT.245.N.04:

• Комбинированная функция — заменяет три отдельных устройства: шаровой кран, кран для слива, штуцер для воздухоотводчика
• Полнопроходной — не снижает напор и пропускную способность
• Высокое давление (PN40) — подходит для систем с насосами и в многоэтажных домах
• Сертифицирован для питьевой воды — можно использовать в системах ХВС
• Универсальный монтаж: Подходит для горизонтальной и вертикальной установки (воздухоотводчик должен быть сверху!)
• Ремонтопригодный: Возможна замена уплотнений и воздухоотводчика при необходимости
• Компактность: Экономит место в коллекторных шкафах и узлах подключения

Сертификация и соответствие:

• Декларация о соответствии ТР ТС 010/2011
• Санитарно-эпидемиологическое заключение (для питьевой воды)
• Соответствует стандартам: ГОСТ Р 57808-2017, ISO 5211, ISO 7
• Производство: Россия (под контролем Valtec, сборка — на сертифицированных предприятиях РФ)

Где применяется:

• В коллекторных шкафах — для удаления воздуха и слива воды из контуров тёплого пола
• В насосных узлах — для обслуживания насоса без полного слива системы
• В системах отопления — в верхних точках, где скапливается воздух
• В узлах подключения бойлеров, фильтров, смесителей
• В монтажных и сервисных узлах — для быстрого доступа к сливу и вентиляции

Рекомендации по монтажу:

1. Установите кран в разрыв трубы — между двумя гайками.
2. На обе наружные резьбы нанесите фум-ленту (4–5 слоёв) или сантехнический лён с герметиком.
3. Убедитесь, что воздухоотводчик установлен строго вверх, а дренаж — вниз.
4. Подключите воздухоотводчик к верхнему штуцеру ¼" — предварительно нанесите герметик.
5. Закрутите колпачок на дренажный штуцер.
6. Проверьте герметичность при давлении до 10–15 бар.

⚠️ Важно:

• Не используйте дренажный штуцер как постоянный слив — он предназначен для разового слива.
• Регулярно проверяйте воздухоотводчик на наличие подтёков и засоров.
• При вертикальной установке убедитесь, что рукоятка не мешает обслуживанию.

Упаковка и поставка:

• Продается поштучно
• Вес: около 0,75 кг
• Упаковка: картонная коробка с маркировкой артикула и логотипом Valtec
• Комплектация:
  • Кран VT.245.N.04
  • Колпачок для дренажного штуцера
  • Воздухоотводчик — НЕ ВХОДИТ В КОМПЛЕКТ, заказывается отдельно
