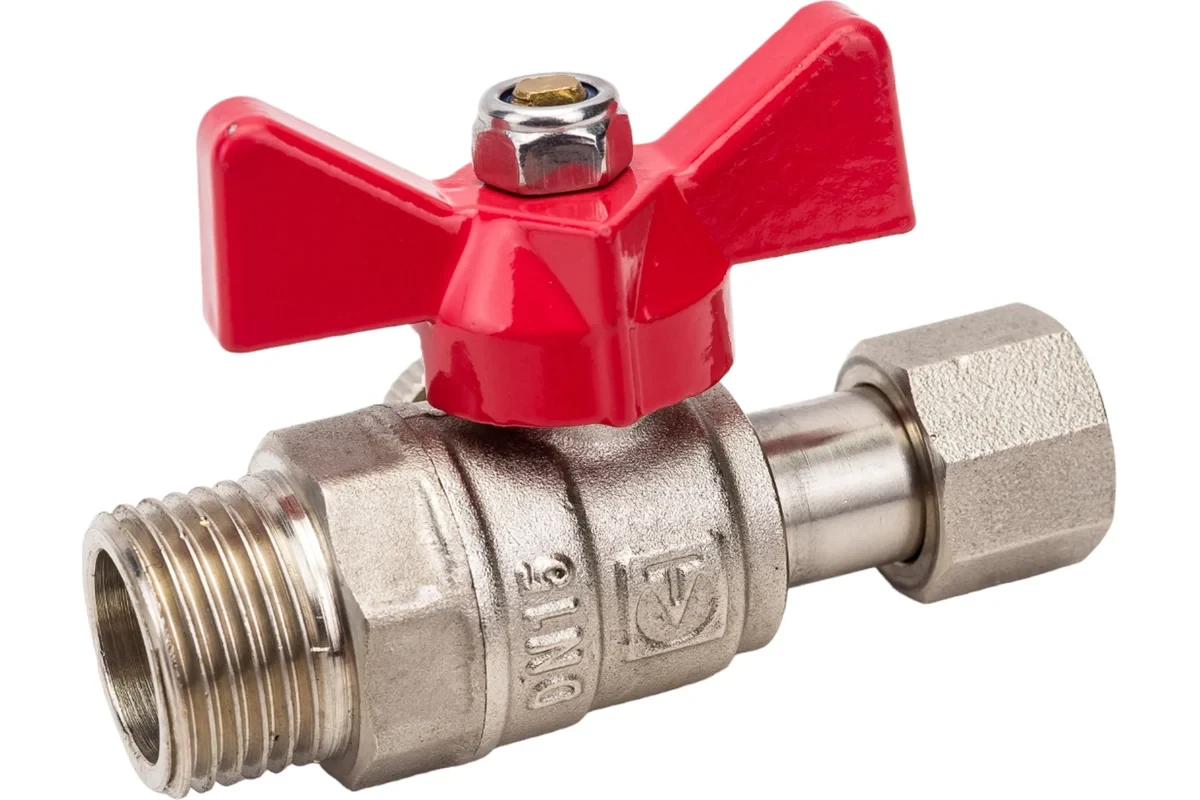

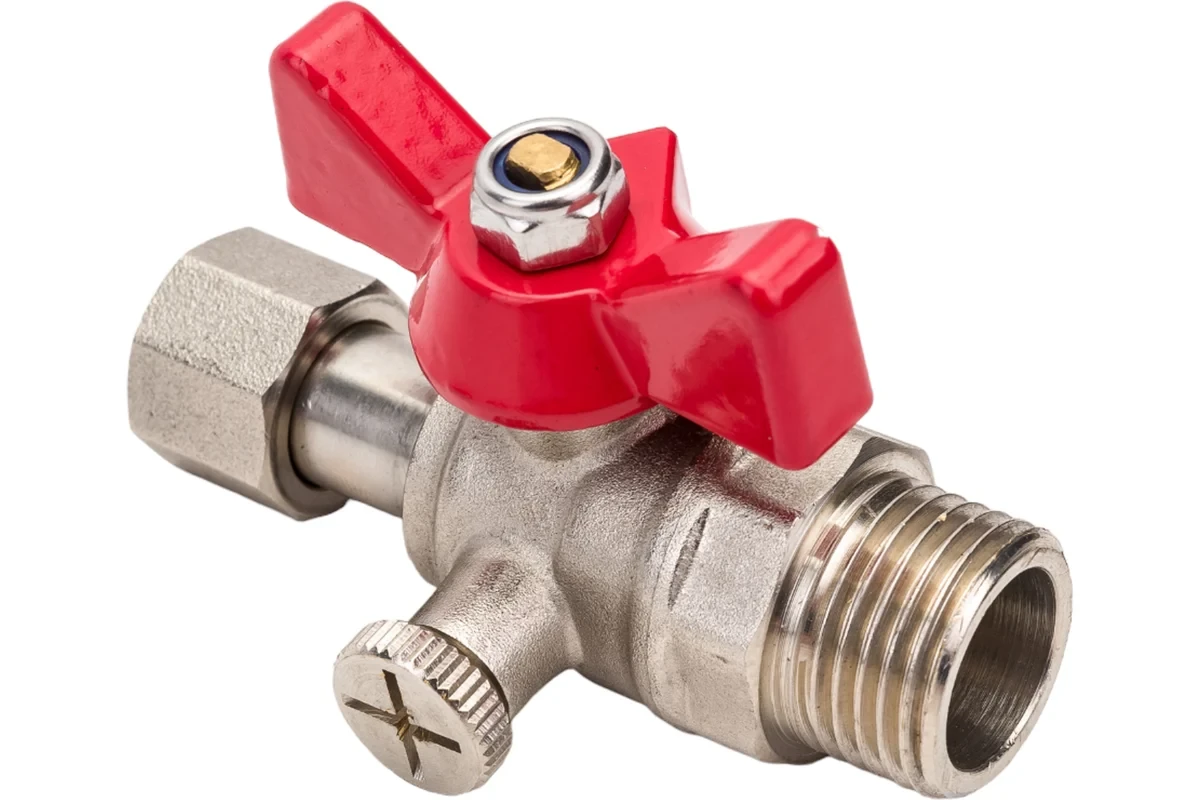

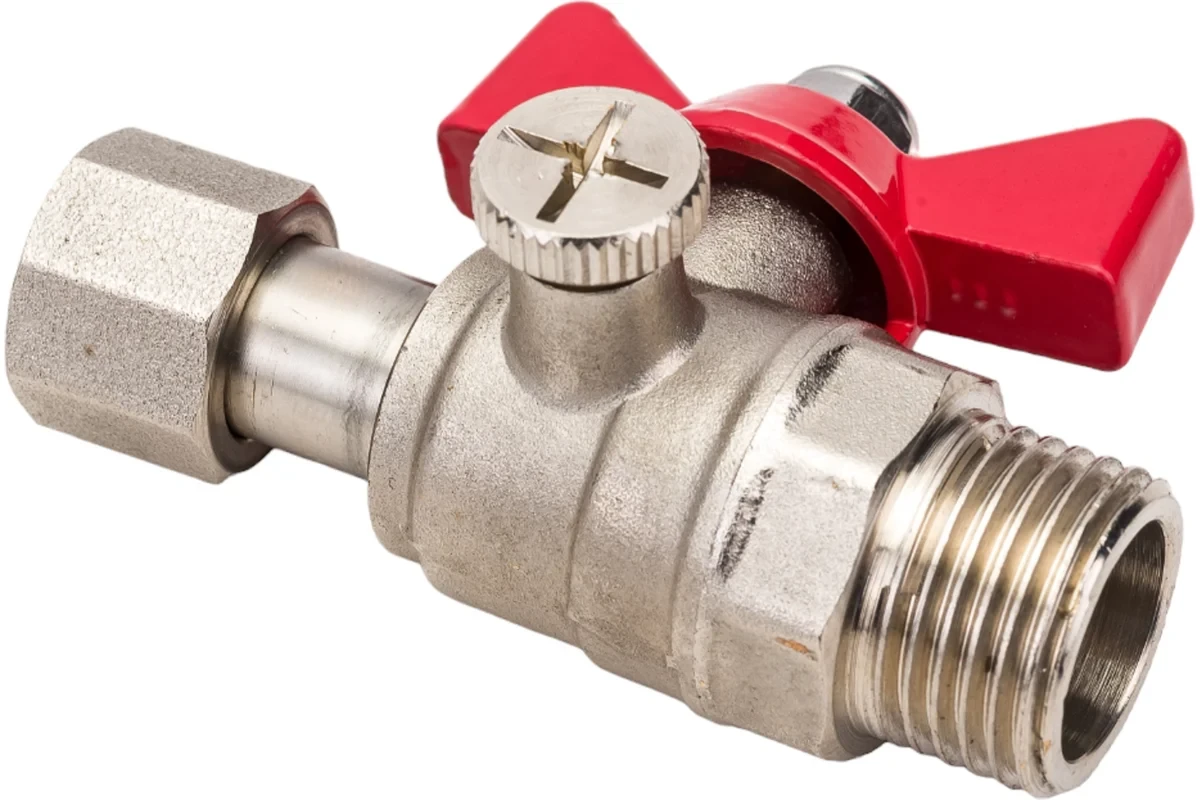

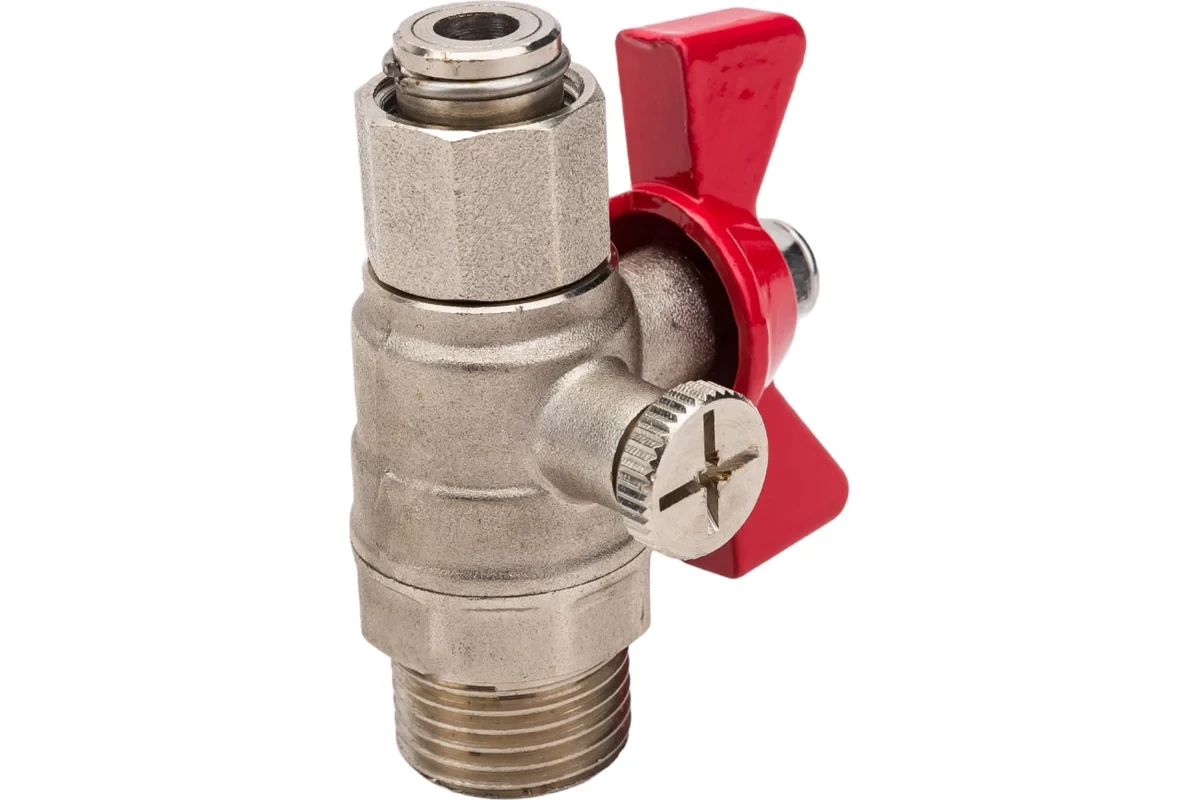

Шаровой кран для подключения манометра VALTEC 1/2нар -3/8вн. VT.806.N.0403

Артикул: VT.806.N.0403

• Модель: Valtec VT.806.N.0403
• Тип крана: Шаровой, запорный, угловой (90°)
• Назначение: Для подключения контрольных приборов с резьбой 3/8"
• Особенность:
  • Угловая конструкция — экономит место и упрощает монтаж
  • Переходной размер: ½" наружная → 3/8" внутренняя резьба
  • Позволяет отключать прибор без остановки или слива системы

Размеры и подключение:

• Условный диаметр (DN): 15 / 12 мм
• Размеры резьбы:
  • Со стороны трубы (вход): ½" наружная резьба (G½" нар.)
  • Со стороны прибора (выход): 3/8" внутренняя резьба (G3/8" вн.)
• Форма: Угловая (90°) — поток поворачивает на прямой угол
• Тип присоединения:
  • К магистрали: наружная резьба ½" — вкручивается в внутреннюю резьбу тройника, коллектора или фитинга
  • К манометру или прибору: внутренняя резьба 3/8" — стандартное гнездо для более крупных или промышленных приборов

⚠️ Важно:

• Этот кран — альтернатива модели с ¼", когда прибор имеет более крупную резьбу подключения
• Подходит для установки в стеснённых условиях благодаря угловой форме

Рабочие параметры:

• Номинальное давление (PN): 25 бар — выдерживает давление в системах отопления, ГВС и насосных станциях
• Температурный диапазон:
  • От –20 °C до +90 °C — подходит для воды и теплоносителя (антифриз)
  • Кратковременно — до +110 °C
• Класс герметичности: A по ГОСТ Р 57808-2017 — минимальные утечки
• Ресурс: Более 15 000 циклов «открыто/закрыто»
• Срок службы: До 20–25 лет при корректной эксплуатации

Материалы и конструкция:

• Корпус: Из латуни CW617N, никелированной — устойчива к коррозии и механическим нагрузкам
• Шар: Из хромированной латуни — обеспечивает плавный ход и долговечность
• Уплотнения:
  • Седла шара — из PTFE (тефлон) — устойчивы к износу и температуре
  • Уплотнения штока — из NBR (нитрильный каучук) — герметичны и эластичны
• Шток: С защитой от выталкивания — безопасен при высоком давлении
• Рукоятка: Пластиковая, чёрного цвета, с металлическим вкладышем
  • Поворачивается на ¼ оборота (90°)
  • Чёткая индикация положения:
    • Параллельно трубе — кран открыт
    • Перпендикулярно — кран закрыт

Особенности модели Valtec VT.806.N.0403:

• Угловое исполнение:
  • Позволяет установить прибор под удобным углом, снижает нагрузку на резьбу
  • Удобен при монтаже в шкафах, нишах, котельных
• Переход ½" → 3/8":
  • Подходит для манометров, реле давления и датчиков с увеличенным корпусом
  • Часто используется в промышленных или полупромышленных системах, где применяются приборы с более крупной резьбой
• Запорная функция:
  • Позволяет безопасно снимать, заменять или поверять прибор, не останавливая систему
  • Защищает прибор от гидроударов и пульсаций давления
• Полнопроходной шар: Не искажает показания приборов

Сертификация и соответствие:

• Декларация о соответствии ТР ТС 010/2011
• Соответствует стандартам: ГОСТ Р 57808-2017, ISO 5211, ISO 7
• Производство: Россия (под контролем Valtec, сборка — на сертифицированных предприятиях РФ)

Где применяется:

• На расширительных баках (гидроаккумуляторах) — для подключения манометра
• В насосных станциях и автоматике управления давлением
• На коллекторах отопления и в котельных
• Для подключения промышленных манометров, реле давления 3/8"
• В системах, где стандартный ¼" слишком мал для прибора

Рекомендации по монтажу:

1. Установите кран на отвод ½" (например, от тройника на трубе или на баке).
2. На внутреннюю резьбу фитинга нанесите фум-ленту (6–7 слоёв) или лён с герметиком.
3. Вкрутите кран ключом 27–30 мм, не перекашивая.
4. Подключите манометр или прибор к внутренней резьбе 3/8" — также с герметиком.
5. Откройте кран и проверьте герметичность.

⚠️ Важно:

• Не перетягивайте — можно повредить резьбу или корпус
• Убедитесь, что прибор рассчитан на давление до 6 бар (для бытовых систем) или выше — для промышленных
• При замене прибора — закройте кран, снимите устройство, установите новое, затем откройте

Упаковка и поставка:

• Продается поштучно
• Вес: около 0,42 кг
• Упаковка: картонная коробка с маркировкой артикула и логотипом Valtec
• Комплектация:
  • Кран VT.806.N.0403
  • Инструкция (в некоторых поставках)
