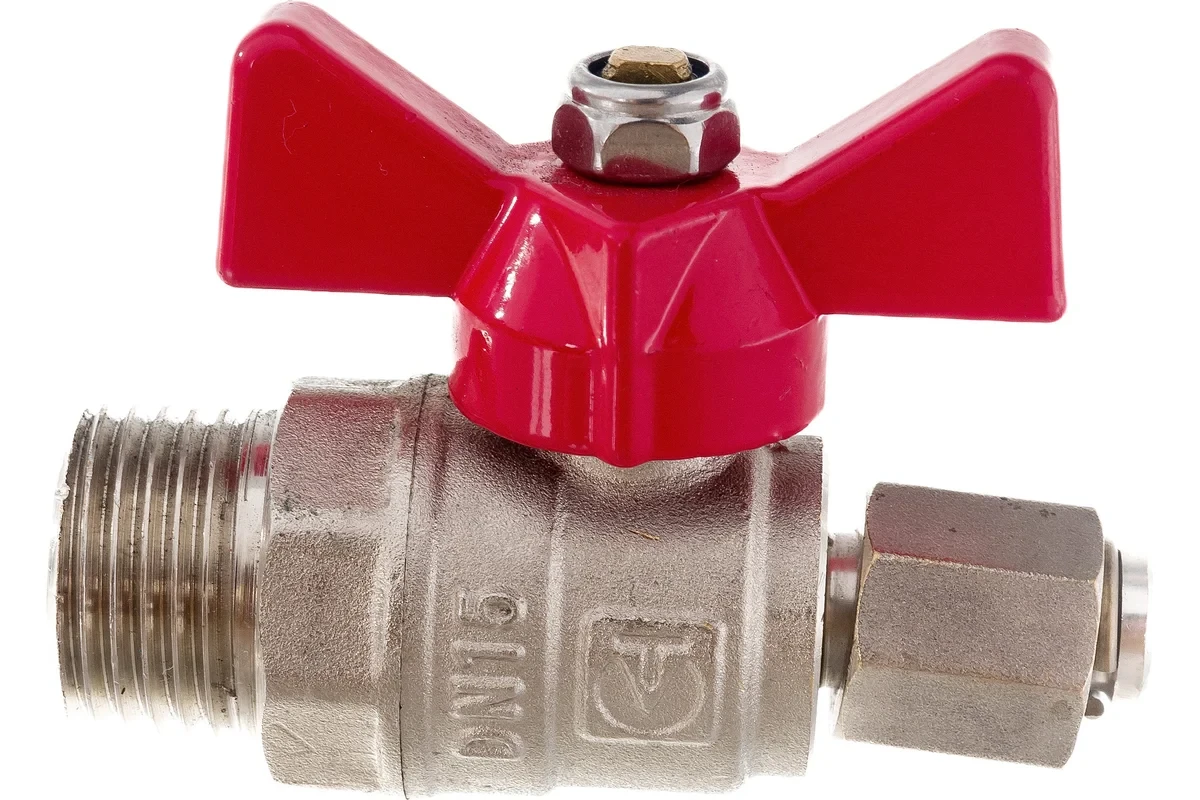

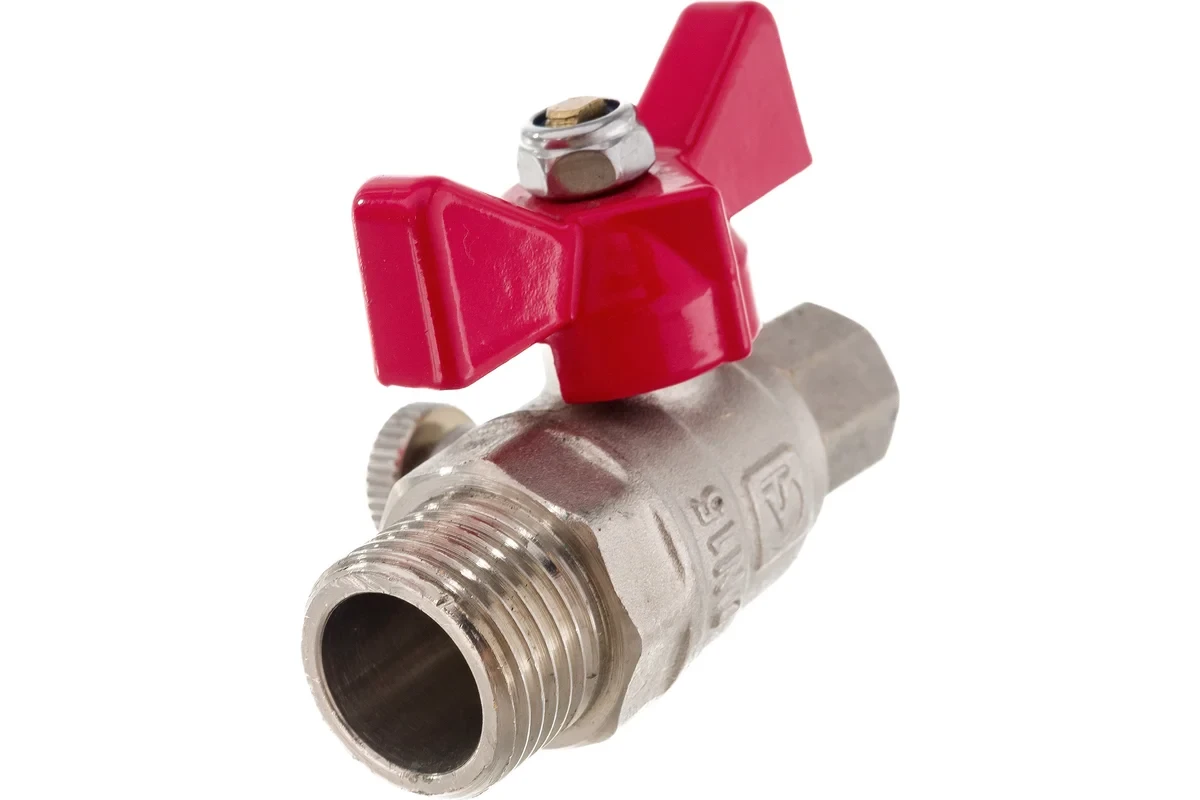

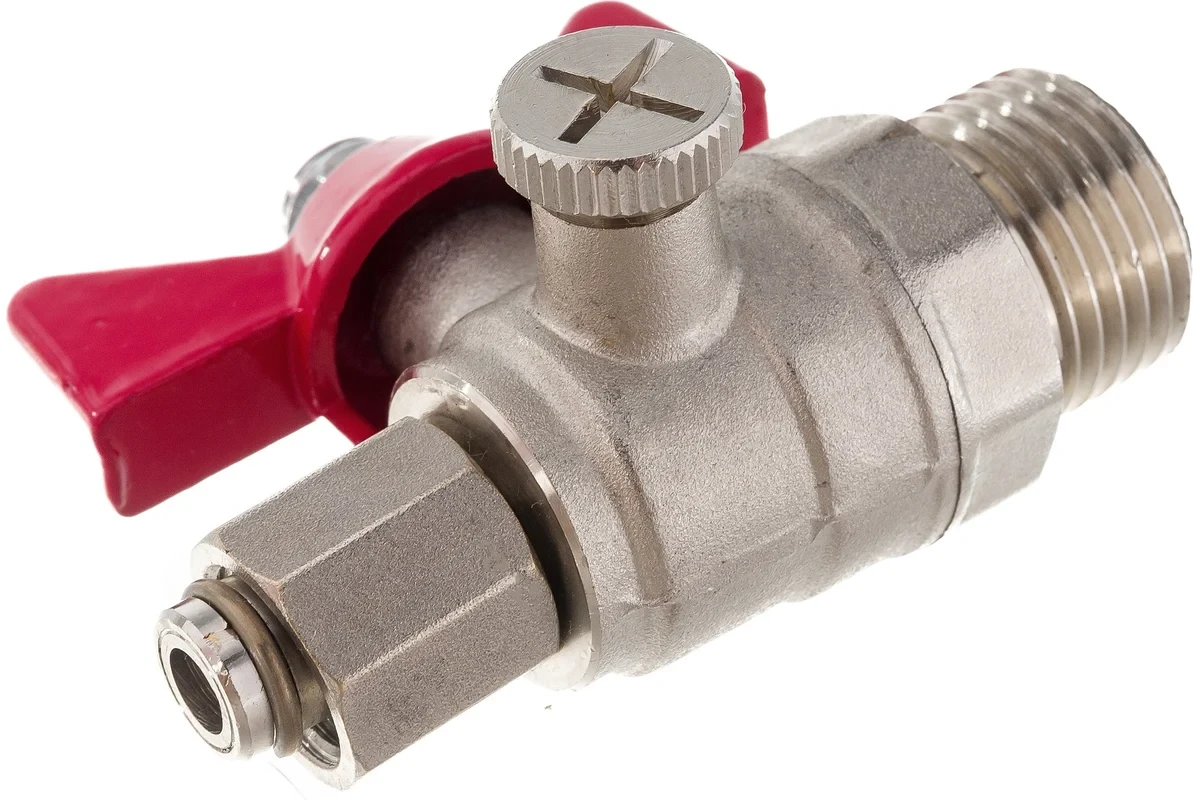

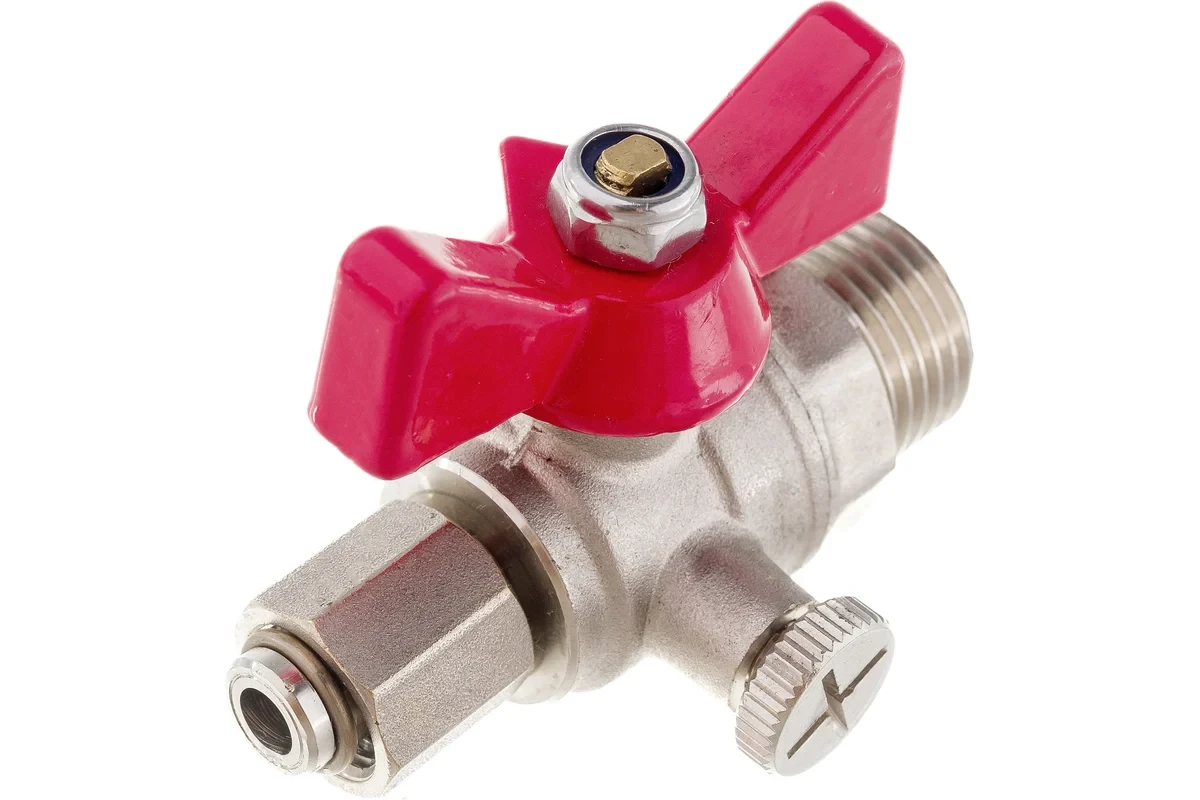

Шаровой кран для подключения манометра VALTEC 1/2нар - 1/4вн. VT.806.N.0402

Артикул: VT.806.N.0402

• Модель: Valtec VT.806.N.0402
• Тип крана: Шаровой, запорный, угловой (90°)
• Назначение: Для подключения манометров, реле давления, датчиков и контрольных приборов
• Особенность:
  • Угловая конструкция — удобна для установки в стеснённых условиях
  • Переходной размер: ½" наружная → ¼" внутренняя резьба
  • Позволяет отключать прибор без слива системы

Размеры и подключение:

• Условный диаметр (DN): 15 / 8 мм
• Размеры резьбы:
  • Со стороны трубы (вход): ½" наружная резьба (G½" нар.)
  • Со стороны прибора (выход): ¼" внутренняя резьба (G¼" вн.)
• Форма: Угловая (90°) — поток поворачивает на прямой угол
• Тип присоединения:
  • К магистрали: наружная резьба ½" — вкручивается в внутреннюю резьбу тройника, коллектора или фитинга
  • К манометру: внутренняя резьба ¼" — стандартное гнездо для большинства бытовых манометров

⚠️ Важно:

• Это не прямой кран, а угловое исполнение — экономит место и упрощает монтаж
• Подходит для вертикальной и горизонтальной установки

Рабочие параметры:

• Номинальное давление (PN): 25 бар — выдерживает давление в системах отопления и водоснабжения
• Температурный диапазон:
  • От –20 °C до +90 °C — подходит для воды и теплоносителя
  • Кратковременно — до +110 °C
• Класс герметичности: A по ГОСТ Р 57808-2017 — практически полное отсутствие утечек
• Ресурс: Более 15 000 циклов «открыто/закрыто»
• Срок службы: До 20–25 лет при корректной эксплуатации

Материалы и конструкция:

• Корпус: Из латуни CW617N, никелированной — устойчива к коррозии
• Шар: Из хромированной латуни — обеспечивает плавный ход и долговечность
• Уплотнения:
  • Седла шара — из PTFE (тефлон)
  • Уплотнения штока — из NBR (нитрильный каучук)
• Шток: С защитой от выталкивания — безопасен при высоком давлении
• Рукоятка: Пластиковая, чёрного цвета, с металлическим вкладышем
  • Поворачивается на ¼ оборота (90°)
  • Чёткая индикация положения:
    • Параллельно трубе — кран открыт
    • Перпендикулярно — кран закрыт

Особенности модели Valtec VT.806.N.0402:

• Угловое исполнение:
  • Позволяет установить манометр в удобном положении, даже в стеснённых условиях
  • Уменьшает нагрузку на прибор при вибрации
• Переход ½" → ¼":
  • Стандартный размер для подключения манометров — ¼" — наиболее распространён в бытовых приборах
  • Подключается к магистрали ½", что соответствует типовым размерам в системах отопления
• Запорная функция:
  • Позволяет отключить манометр без слива теплоносителя — удобно при замене или поверке
  • Защищает прибор от гидроударов и износа
• Полнопроходной шар: Не снижает точность измерений

Сертификация и соответствие:

• Декларация о соответствии ТР ТС 010/2011
• Соответствует стандартам: ГОСТ Р 57808-2017, ISO 5211, ISO 7
• Производство: Россия (под контролем Valtec, сборка — на сертифицированных предприятиях РФ)

Где применяется:

• На группе безопасности котла (вместе с предохранительным клапаном)
• На расширительном баке (гидроаккумуляторе) — для подключения манометра
• В насосных станциях и повысительных узлах
• На коллекторах отопления — для контроля давления
• В системах с частой диагностикой и обслуживанием

Рекомендации по монтажу:

1. Установите кран на отвод ½" (например, от тройника на трубе или на баке).
2. На внутреннюю резьбу фитинга нанесите фум-ленту (6–7 слоёв) или лён с герметиком.
3. Вкрутите кран ключом 27–30 мм, не перекашивая.
4. Подключите манометр к внутренней резьбе ¼" — также с фум-лентой.
5. Откройте кран и проверьте герметичность.

⚠️ Важно:

• Не перетягивайте — можно повредить резьбу или корпус
• Убедитесь, что манометр рассчитан на давление до 4–6 бар (для бытовых систем)
• При замене манометра — закройте кран, снимите прибор, установите новый, затем откройте

Упаковка и поставка:

• Продается поштучно
• Вес: около 0,4 кг
• Упаковка: картонная коробка с маркировкой артикула и логотипом Valtec
• Комплектация:
  • Кран VT.806.N.0402
  • Инструкция (в некоторых поставках)
