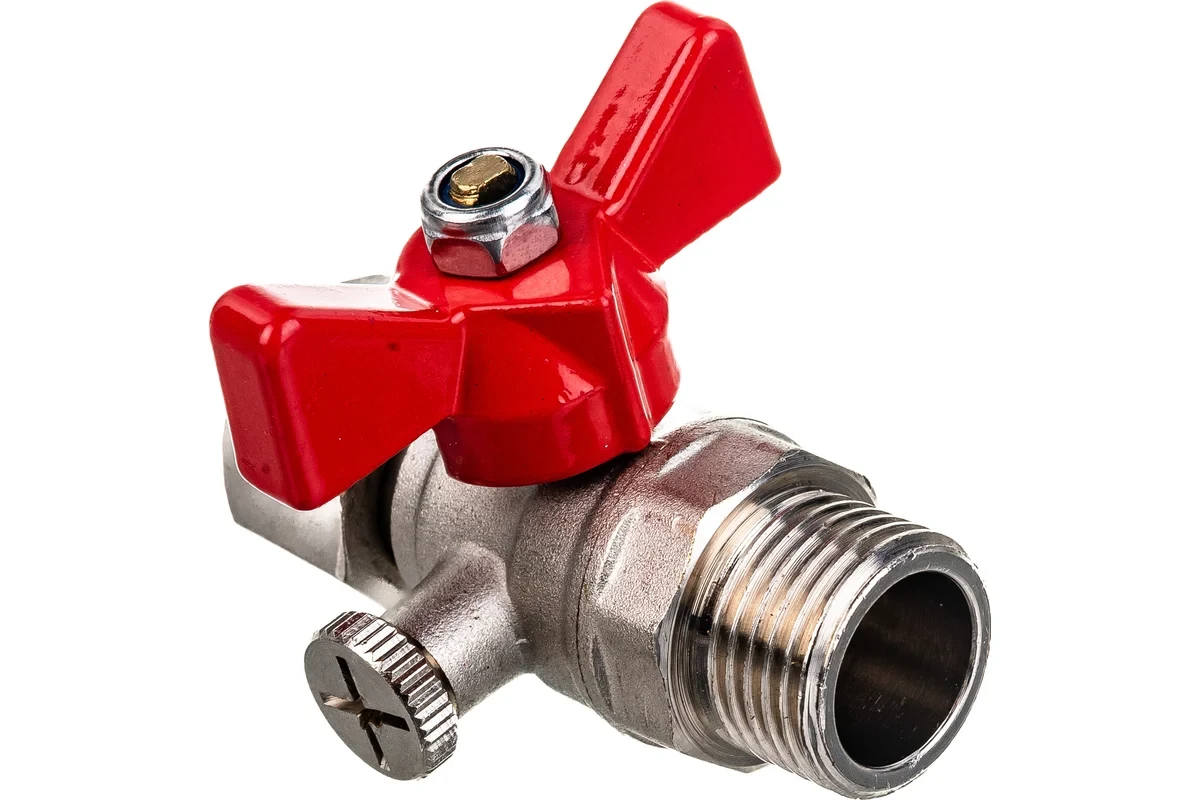

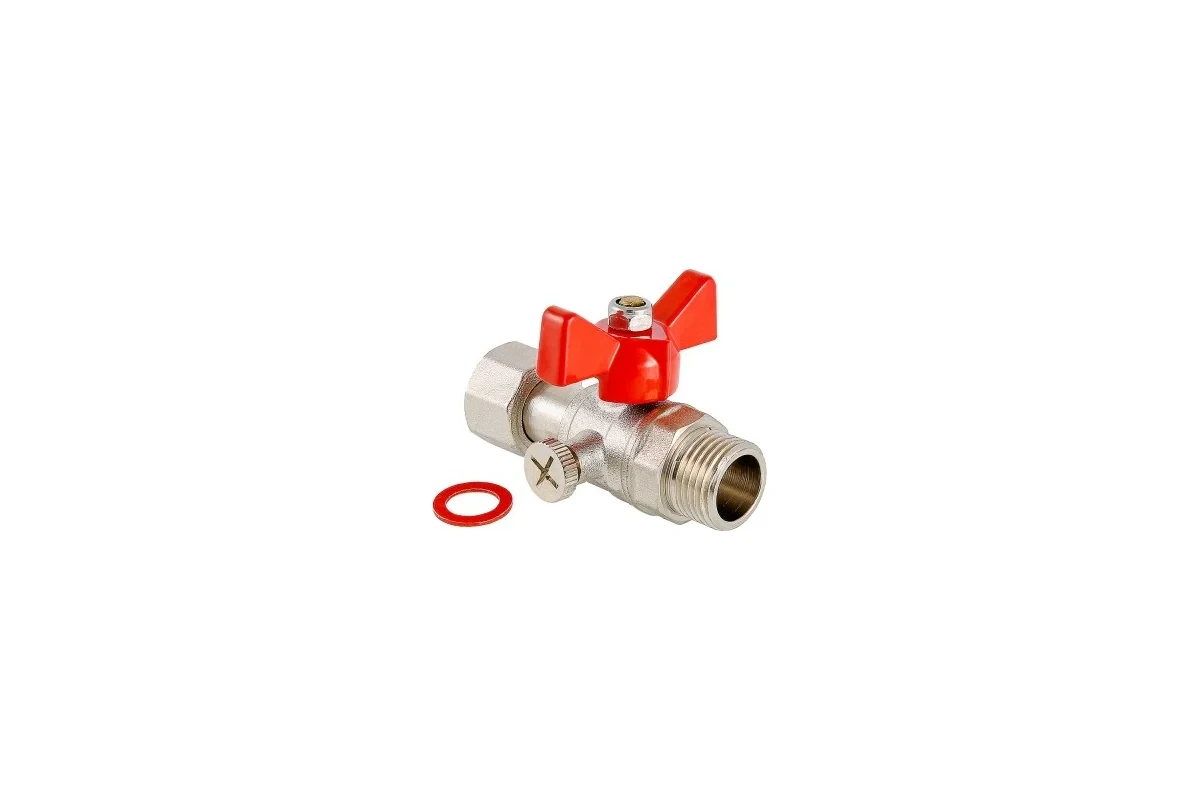

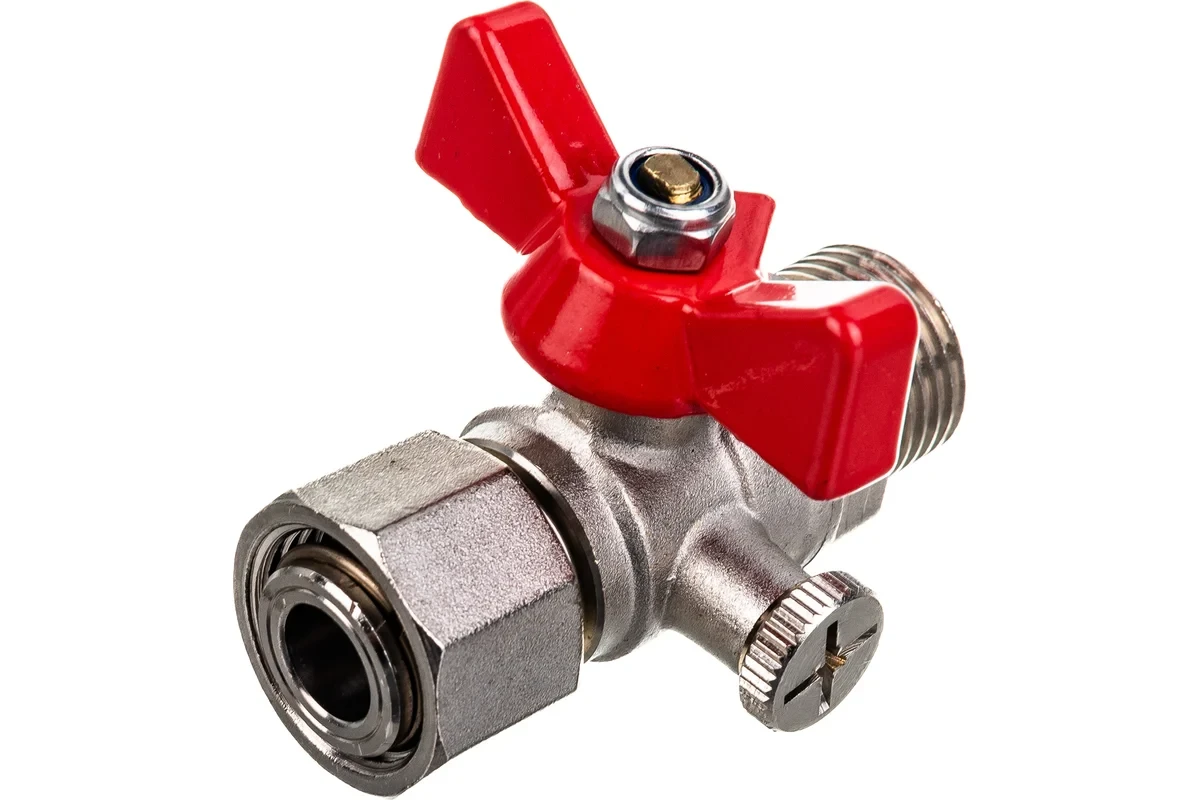

Шаровой кран для подключения манометра VALTEC 1/2нар -1/2вн. VT.806.N.0404

Артикул: VT.806.N.0404

• Модель: Valtec VT.806.N.0404
• Тип крана: Шаровой, прямой, контрольный (для приборов)
• Назначение: Для подключения манометров, реле давления, датчиков температуры, предохранительных клапанов
• Особенность: Специальный кран с боковым отверстием под манометр — позволяет снимать прибор без слива воды из системы

Размеры и подключение:

• Условный диаметр (DN): 15 мм
• Размер резьбы: ½ дюйма (1/2")
• Тип соединения:
  • Основной проход (вход–выход): Прямая линия ½" наружная – ½" внутренняя
  • Боковой штуцер (для манометра): Внутренняя резьба ½"
• Форма: Трёхходовая Т-образная конструкция — основной поток + боковой отвод
• Тип присоединения:
  • К магистрали: наружная резьба ½" (Rp½" нар.) → вкручивается в тройник или муфту
  • К системе: внутренняя резьба ½" (Rp½" вн.) → подключается к следующему участку трубы
  • К прибору: боковая внутренняя резьба ½" → для установки манометра или датчика

Рабочие параметры:

• Номинальное давление (PN): 40 бар — подходит для систем с насосами, котлами и высоким напором
• Температурный диапазон:
  • От –20 °C до +110 °C — подходит для холодной и горячей воды, теплоносителя
  • Кратковременно — до +130 °C
• Класс герметичности: A — по ГОСТ Р 57808-2017 (практически полное отсутствие утечек)
• Ресурс: Более 25 000 циклов «открыто/закрыто»
• Срок службы: До 25–30 лет при корректной эксплуатации

Материалы и конструкция:

• Корпус: Из латуни CW617N, никелированной — устойчив к коррозии и износу
• Шар: Из хромированной латуни — обеспечивает плавный ход и долгий срок службы
• Уплотнения:
  • Седла шара — из PTFE (тефлон)
  • Уплотнения штока — из NBR (нитрильный каучук)
• Шток: С защитой от выталкивания — предотвращает аварийный выброс при высоком давлении
• Рукоятка: Стальная, хромированная, с пластиковым наконечником — прочная, не проворачивается
  • Обеспечивает чёткую индикацию положения:
    • Параллельно основной линии — кран открыт
    • Перпендикулярно — кран закрыт
• Боковой штуцер:
  • Внутренняя резьба ½" — стандарт для подключения манометров (например, 0–6 бар)
  • При закрытии крана — давление в штуцере сбрасывается, манометр можно снять без слива воды

Особенности модели Valtec VT.806.N.0404:

• Т-образная конструкция: Позволяет встроить кран в магистраль и вывести контрольный прибор
• Боковое отверстие с перекрытием:
  • Можно снять манометр для замены или поверки, не останавливая систему
  • При закрытии — герметично изолирует прибор от давления
• Полнопроходной: Не снижает пропускную способность магистрали
• Высокое давление (PN40): Подходит для насосных станций, котельных, систем повышения давления
• Универсальный монтаж: Подходит для горизонтальной и вертикальной установки
• Сертифицирован для питьевой воды: Можно использовать в системах ХВС

Сертификация и соответствие:

• Декларация о соответствии ТР ТС 010/2011
• Санитарно-эпидемиологическое заключение
• Соответствует стандартам: ГОСТ Р 57808-2017, ISO 5211, ISO 7
• Производство: Россия (под контролем Valtec, сборка — на сертифицированных предприятиях РФ)

Где применяется:

• В насосных узлах повышения давления — для контроля напора
• В котельных частных домов — для манометров котла и системы отопления
• В коллекторных шкафах — для измерения давления в контурах тёплого пола
• В фильтрационных установках — для контроля перепада давления
• В системах водоподготовки — для подключения реле давления и датчиков

Рекомендации по монтажу:

1. Установите кран в разрыв магистрали — на прямом участке трубы.
2. На наружную резьбу ½" нанесите фум-ленту (4–5 слоёв) или сантехнический лён с герметиком.
3. Затяните корпус ключом (используйте ключ 22–24 мм), не перекашивая.
4. На боковую резьбу ½" вн. установите манометр (с фум-лентой).
5. Подключите выход к следующему участку трубы.
6. Откройте кран — давление поступит на манометр.
7. Для снятия прибора: закройте кран, открутите манометр — вода не потечёт.

⚠️ Важно:

• Убедитесь, что манометр рассчитан на давление до 6–10 бар
• Не устанавливайте в местах с вибрацией без демпфера
• Не перетягивайте резьбовые соединения — можно повредить корпус

Упаковка и поставка:

• Продается поштучно
• Вес: около 0,6 кг
• Упаковка: картонная коробка с маркировкой артикула и логотипом Valtec
• Комплектация:
  • Кран VT.806.N.0404
  • Инструкция (в некоторых поставках)
