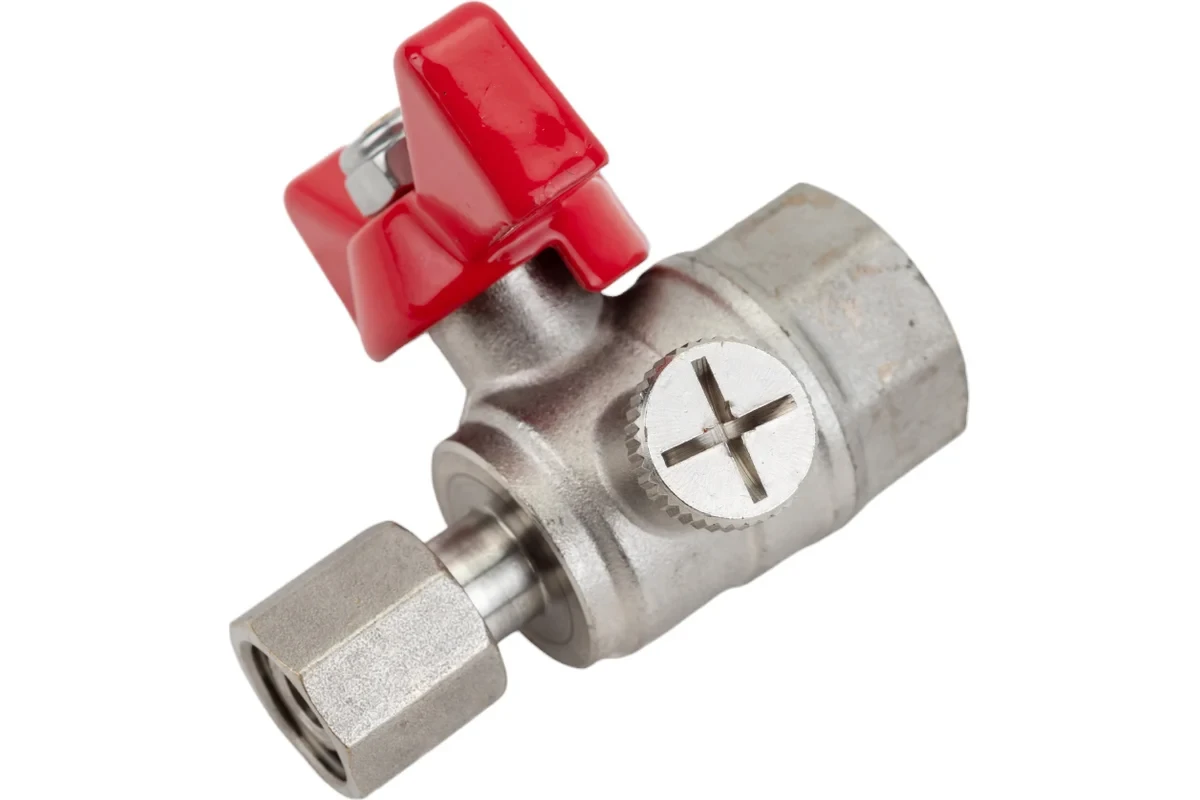

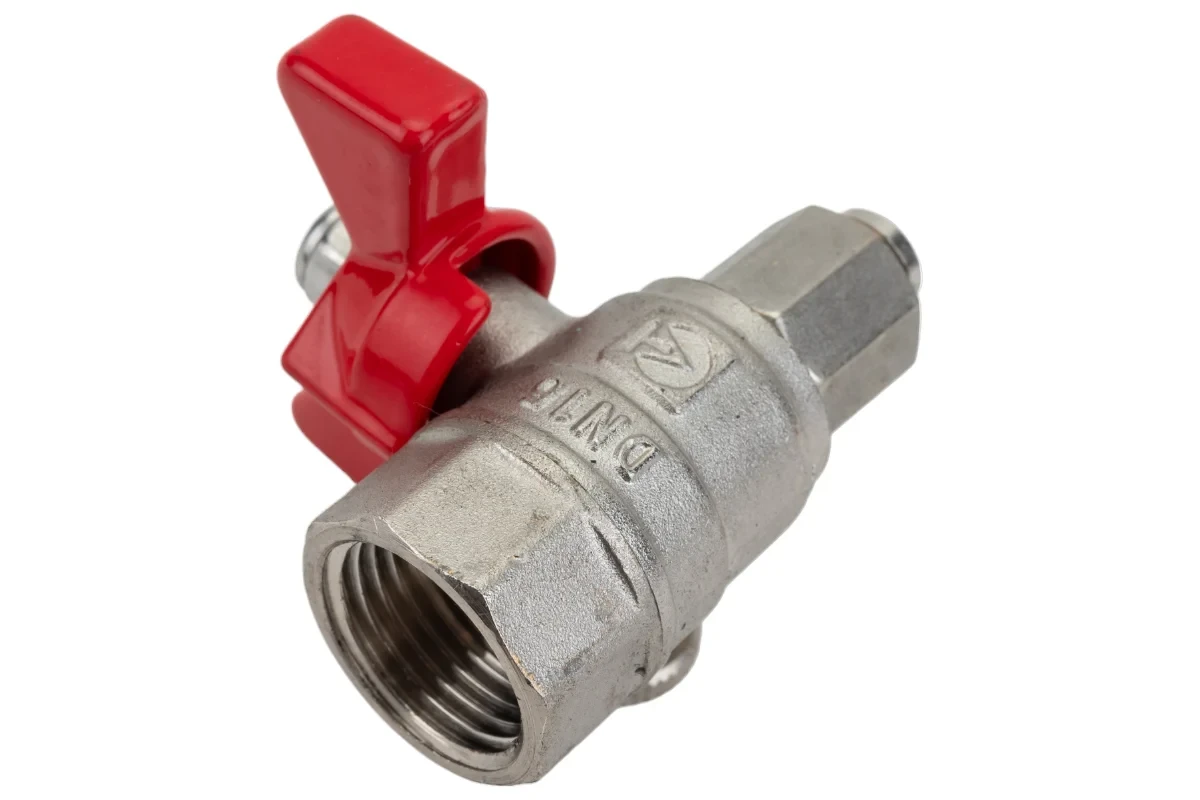

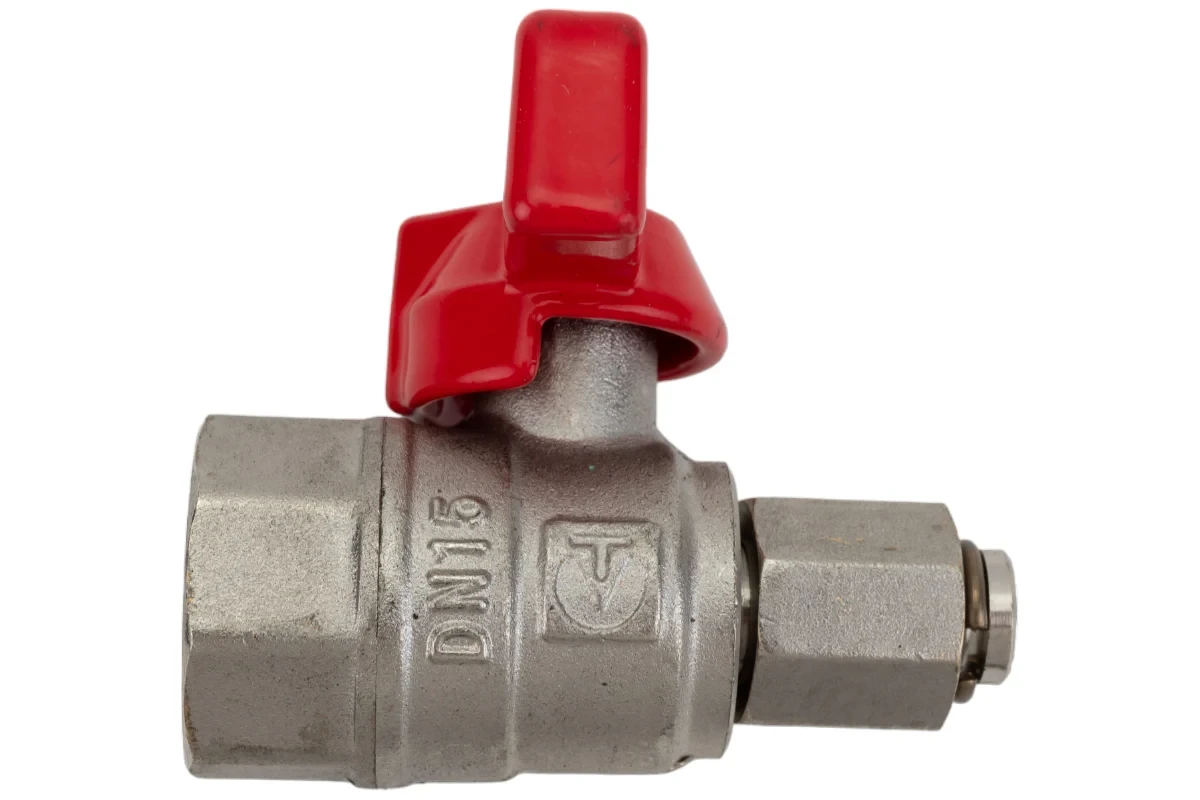

Шаровой кран для подключения манометра 1/2вн -1/4вн Valtec VT.807.N.0402

Артикул: VT.807.N.0402

• Модель: Valtec VT.807.N.0402
• Тип крана: Шаровой, запорный, с боковым отводом под манометр
• Назначение: Для подключения манометров, реле давления, датчиков, предохранительных клапанов в системах водоснабжения, отопления, насосных узлах (гидроаккумуляторах)
• Особенность: Имеет переходное основное соединение и боковой штуцер с внутренней резьбой ¼" для манометра

Размеры и подключение:

• Условный диаметр (DN): 15 мм
• Основное соединение: Переход ½" → ½", но с разными типами резьбы:
  • Один конец — наружная трубная цилиндрическая резьба (Rp½")
  • Другой конец — внутренняя трубная цилиндрическая резьба (Rp½")
• Боковой отвод:
  • Размер резьбы: ¼ дюйма (1/4")
  • Тип резьбы: Внутренняя трубная цилиндрическая (Rp¼") — для подключения манометра с наружной резьбой ¼"
• Стандарт резьбы: ISO 7:1 — соответствует ГОСТ 6357
• Форма корпуса: Прямой с боковым отводом под 90°
• Тип присоединения: Муфтовый с переходом (вн.-вн.), устанавливается в разрыв трубы

Рабочие параметры:

• Номинальное давление (PN): 40 бар — одна из самых высоких прочностей в классе, подходит для систем с насосами и гидроударами
• Температурный диапазон:
  • От –20 °C до +110 °C — подходит для ХВС, ГВС и систем отопления
  • Кратковременно допускается до +130 °C при аварийных режимах
• Класс герметичности: A — по ГОСТ Р 57808-2017 (практически полное отсутствие утечек)
• Ресурс: Более 25 000 циклов «открыто/закрыто»
• Срок службы: До 25–30 лет при корректной эксплуатации

Материалы и конструкция:

• Корпус: Из латуни CW617N, никелированной — устойчив к коррозии и механическим нагрузкам
• Шар: Из хромированной латуни — долговечный, устойчив к износу
• Уплотнения:
  • Седла шара — из PTFE (тефлон)
  • Уплотнения штока — из NBR (нитрильный каучук)
• Шток: С защитой от выталкивания — предотвращает выброс при высоком давлении
• Рукоятка: Стальная, хромированная, с пластиковым наконечником — прочная, не гнётся при затяжке
  • Обеспечивает чёткую индикацию положения:
    • Параллельно трубе — кран открыт
    • Перпендикулярно трубе — кран закрыт
• Боковой штуцер: Расположен под 90°, с внутренней резьбой ¼", стандартный размер для большинства бытовых манометров

Особенности модели Valtec VT.807.N.0402:

• Переходное соединение (вн.-вн.) — позволяет установить кран в разрыв трубы без дополнительных фитингов
• Боковой отвод ¼" внутр. — соответствует стандартному размеру манометров, часто используемых в насосных станциях
• Полнопроходной — не снижает напор в системе
• Высокое давление (PN40) — выдерживает гидроудары и работу в системах с насосами
• Сертифицирован для питьевой воды — можно использовать в системах ХВС
• Ремонтопригодный: Возможна замена уплотнений при необходимости
• Универсальный монтаж: Подходит для горизонтальной и вертикальной установки

Сертификация и соответствие:

• Декларация о соответствии ТР ТС 010/2011
• Санитарно-эпидемиологическое заключение (для питьевой воды)
• Соответствует стандартам: ГОСТ Р 57808-2017, ISO 5211, ISO 7
• Производство: Россия (под контролем Valtec, сборка — на сертифицированных предприятиях РФ)

Где применяется:

• В насосных станциях и гидроаккумуляторах для подключения манометра и реле давления
• В индивидуальных тепловых пунктах (ИТП)
• В системах отопления с контролем давления
• В узлах водоподготовки и фильтрации
• В промышленных и бытовых установках, где требуется точный контроль давления

Рекомендации по монтажу:

1. Установите кран в разрыв трубы — наружная резьба подключается к трубе с гайкой, внутренняя — к следующему участку.
2. На наружную резьбу нанесите фум-ленту (3–4 слоя) или сантехнический лён с герметиком.
3. Подключите манометр с наружной резьбой ¼" к боковому штуцеру — герметик наносится на резьбу манометра.
4. Установите рукоятку вдоль трубы (открытое положение) после монтажа.
5. Проверьте герметичность при давлении до 10–15 бар.

⚠️ Важно:

• Большинство бытовых манометров имеют наружную резьбу ¼", что идеально подходит к этому крану.
• Для защиты прибора от вибраций используйте виброгаситель или гофрированную импульсную трубку.
• Устанавливайте манометр циферблатом вверх — для удобства чтения показаний.

Упаковка и поставка:

• Продается поштучно
• Вес: около 0,68 кг
• Упаковка: картонная коробка с маркировкой артикула и логотипом Valtec
