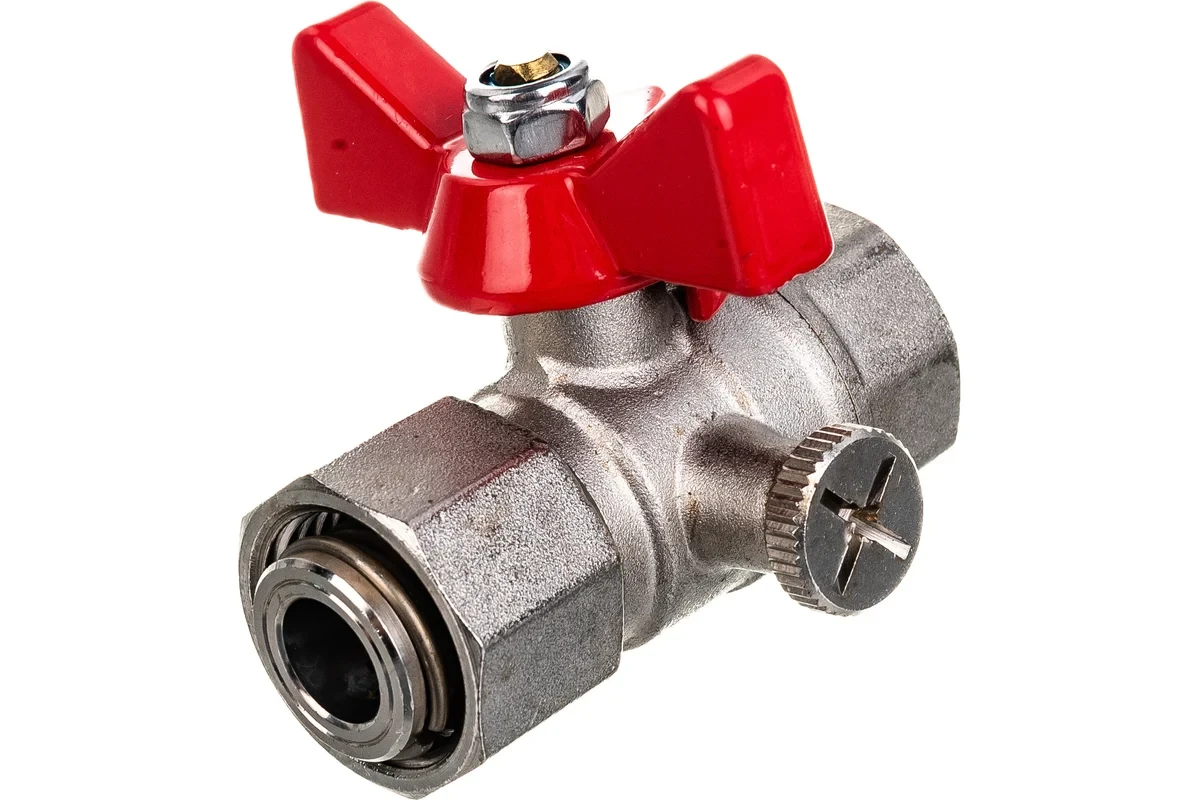

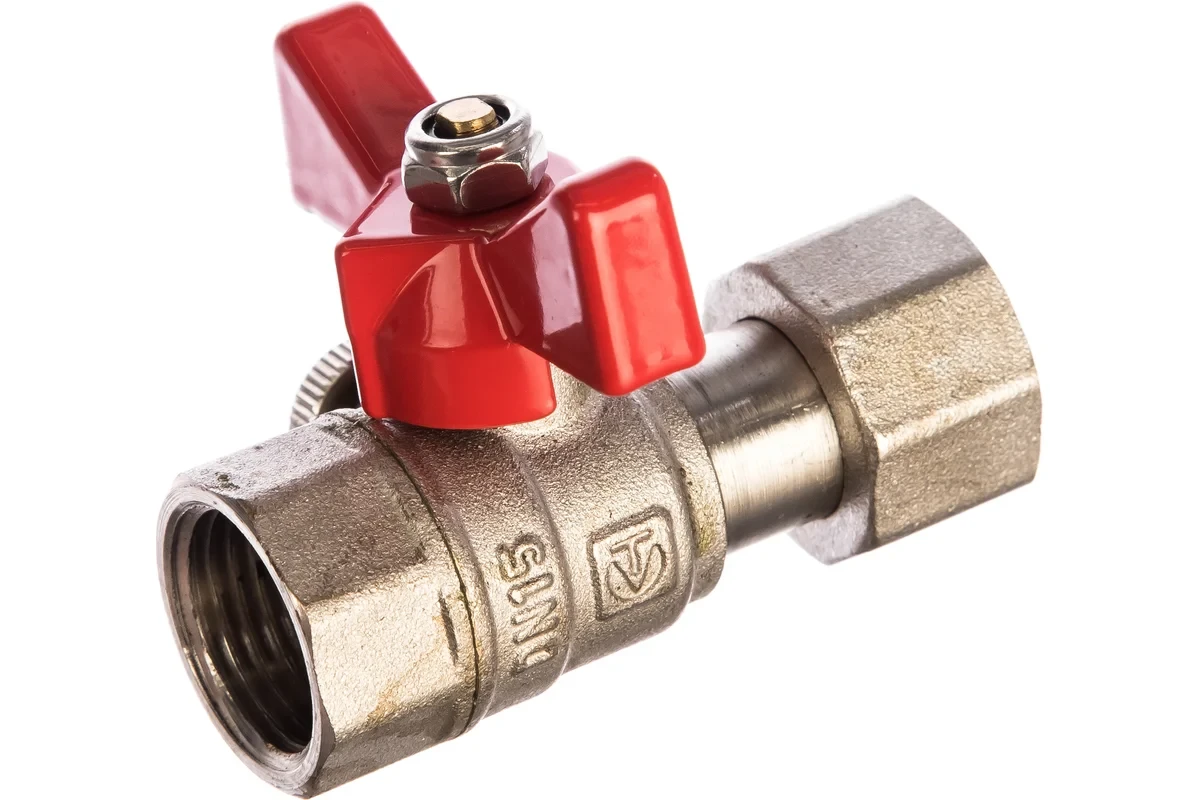

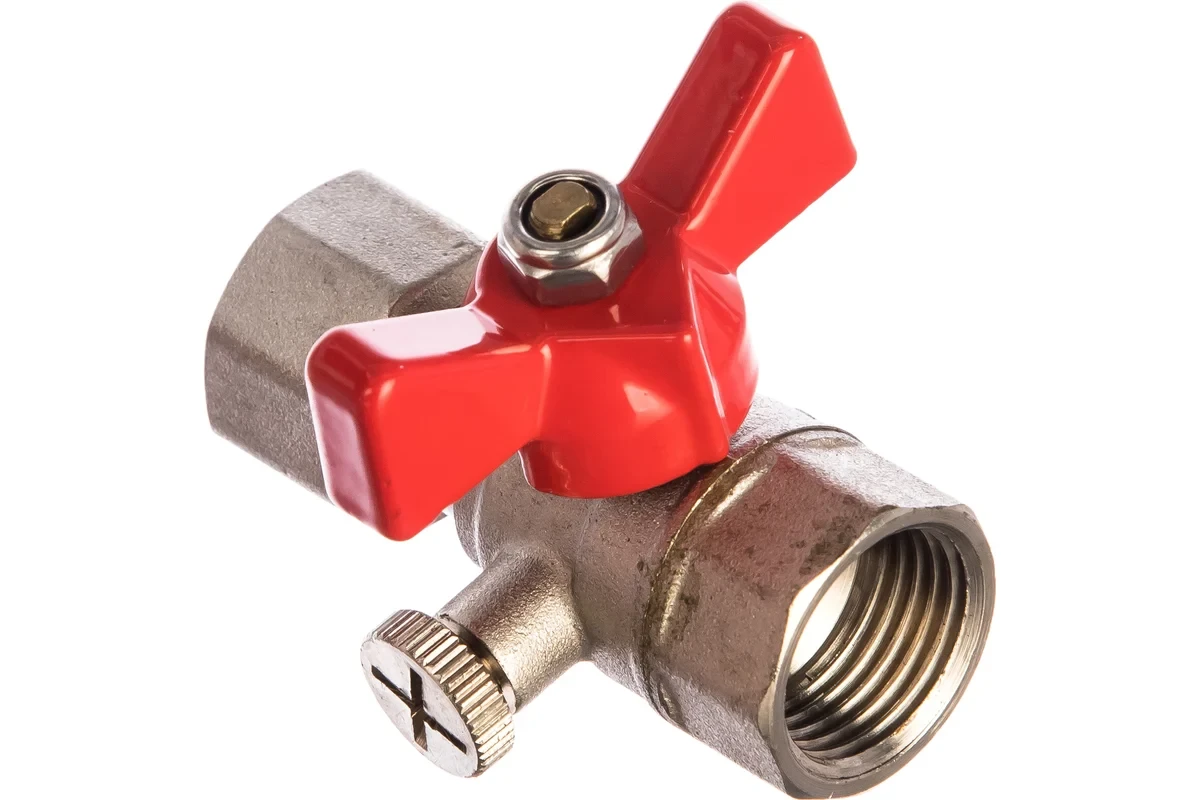

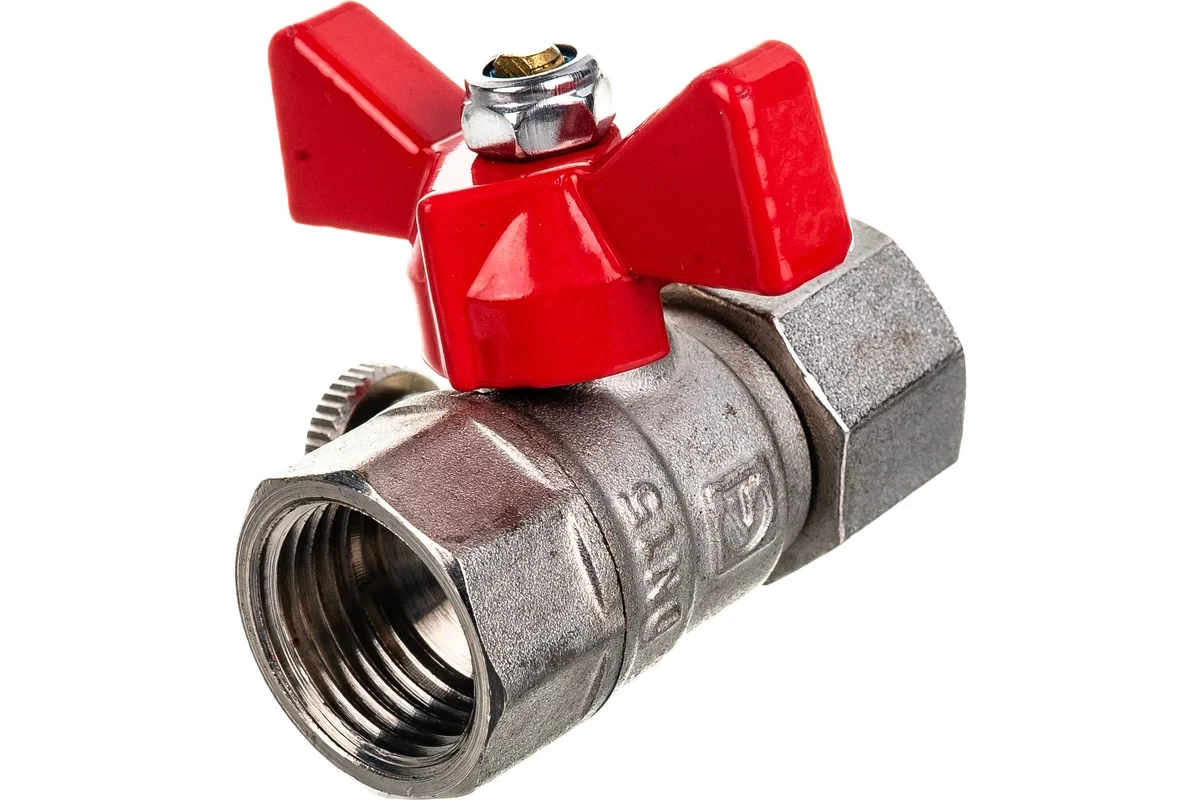

Шаровой кран для подключения манометра 1/2 вн Valtec VT.807.N.0404

Артикул: VT.807.N.0404

• Модель: Valtec VT.807.N.0404
• Тип крана: Шаровой, запорный, с боковым отводом под манометр
• Назначение: Для подключения манометров, реле давления, датчиков, предохранительных клапанов в системах водоснабжения, отопления, насосных узлах (гидроаккумуляторах)
• Особенность: Имеет боковой штуцер с наружной резьбой ½", предназначенный для установки манометра или другого прибора

Размеры и подключение:

• Условный диаметр (DN): 15 мм
• Размер основной резьбы: ½ дюйма (1/2")
• Тип основного соединения: Наружная резьба — наружная резьба (Rp½" наруж. x Rp½" наруж.)
  • Два конца по прямой линии — наружная трубная цилиндрическая резьба (Rp½")
• Боковой отвод:
  • Размер резьбы: ½ дюйма (1/2")
  • Тип резьбы: Наружная трубная цилиндрическая (Rp½") — для подключения манометра
• Стандарт резьбы: ISO 7:1 — соответствует ГОСТ 6357
• Форма корпуса: Прямой с боковым отводом под 90°
• Тип присоединения: Муфтовый, устанавливается между двумя гайками (например, в разрыв трубы или перед реле давления)

Рабочие параметры:

• Номинальное давление (PN): 40 бар — высокая прочность, подходит для систем с насосами, гидроударами и в многоэтажных домах
• Температурный диапазон:
  • От –20 °C до +110 °C — подходит для ХВС, ГВС и систем отопления
  • Кратковременно допускается до +130 °C при аварийных режимах
• Класс герметичности: A — по ГОСТ Р 57808-2017 (практически полное отсутствие утечек)
• Ресурс: Более 25 000 циклов «открыто/закрыто»
• Срок службы: До 25–30 лет при корректной эксплуатации

Материалы и конструкция:

• Корпус: Из латуни CW617N, никелированной — устойчив к коррозии и механическим нагрузкам
• Шар: Из хромированной латуни — долговечный, устойчив к износу
• Уплотнения:
  • Седла шара — из PTFE (тефлон)
  • Уплотнения штока — из NBR (нитрильный каучук)
• Шток: С защитой от выталкивания — предотвращает выброс при высоком давлении
• Рукоятка: Стальная, хромированная, с пластиковым наконечником — прочная, не ломается при затяжке
  • Обеспечивает чёткую индикацию положения:
    • Параллельно трубе — кран открыт
    • Перпендикулярно трубе — кран закрыт
• Боковой штуцер: Расположен под 90°, с наружной резьбой ½", позволяет подключить манометр без дополнительных переходников

Особенности модели Valtec VT.807.N.0404:

• Специализированный кран для манометра — встроенное решение вместо использования тройника и отдельного вентиля
• Полнопроходной — не снижает напор в системе
• Высокое давление (PN40) — подходит для насосных станций и систем с гидроударами
• Сертифицирован для питьевой воды — можно использовать в системах ХВС
• Удобный монтаж манометра — боковой штуцер позволяет установить прибор в удобном положении (обычно вертикально вверх)
• Ремонтопригодный: Возможна замена уплотнений при необходимости
• Универсальный монтаж: Подходит для горизонтальной и вертикальной установки

Сертификация и соответствие:

• Декларация о соответствии ТР ТС 010/2011
• Санитарно-эпидемиологическое заключение (для питьевой воды)
• Соответствует стандартам: ГОСТ Р 57808-2017, ISO 5211, ISO 7
• Производство: Россия (под контролем Valtec, сборка — на сертифицированных предприятиях РФ)

Где применяется:

• В узлах подкачки воды (насосные станции, гидроаккумуляторы)
• Перед реле давления и манометрами
• В индивидуальных тепловых пунктах (ИТП)
• В системах отопления с контролем давления
• В промышленных и бытовых установках, где требуется регулярный контроль давления в трубопроводе

Рекомендации по монтажу:

1. Установите кран в разрыв трубы между двумя гайками (на прямой участок).
2. На наружную резьбу с обеих сторон нанесите фум-ленту (3–4 слоя) или сантехнический лён с герметиком.
3. Подключите манометр к боковому штуцеру — используйте переходник с внутренней резьбой ½" или гофру с резьбой.
4. Установите рукоятку вдоль трубы (открытое положение) после монтажа.
5. Проверьте герметичность при давлении до 10–15 бар.

⚠️ Важно: Не устанавливайте манометр напрямую без уплотнения. Используйте уплотнитель на резьбу манометра. При необходимости — установите импульсную трубку или виброгаситель для защиты прибора от гидроударов.

Упаковка и поставка:

• Продается поштучно
• Вес: около 0,7 кг
• Упаковка: картонная коробка с маркировкой артикула и логотипом Valtec
