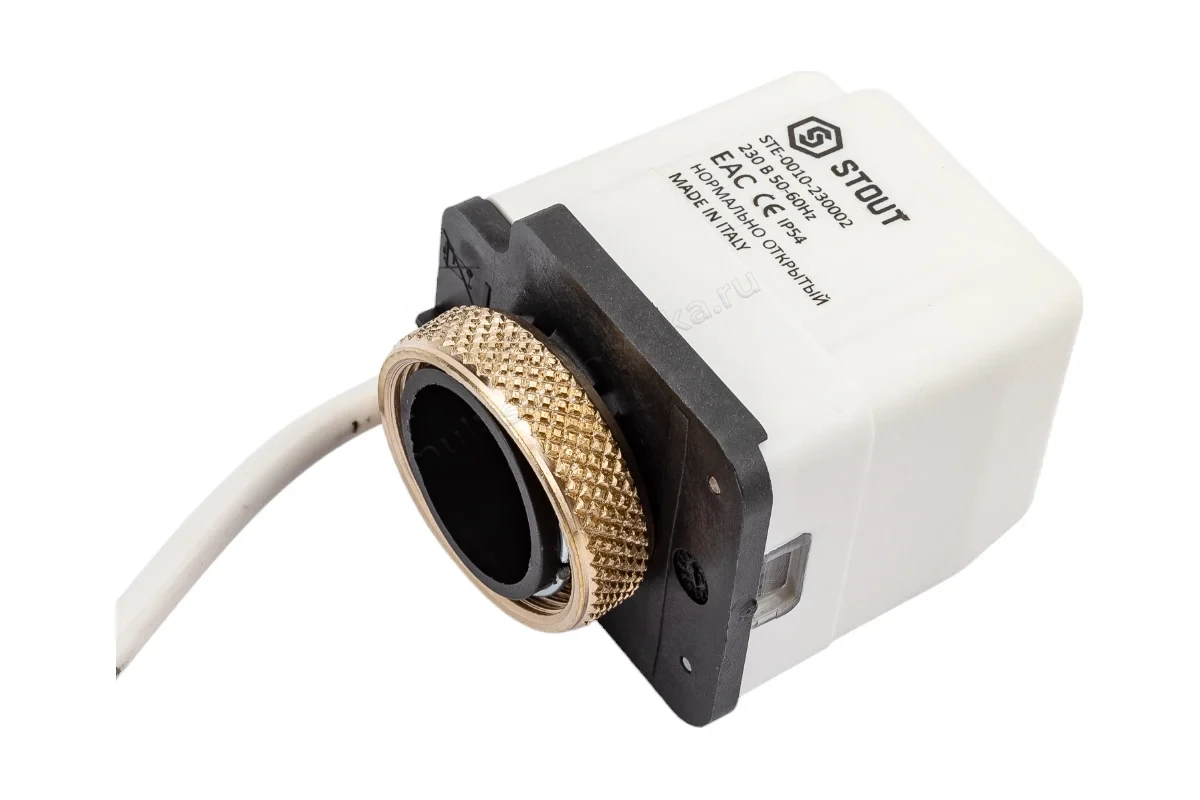

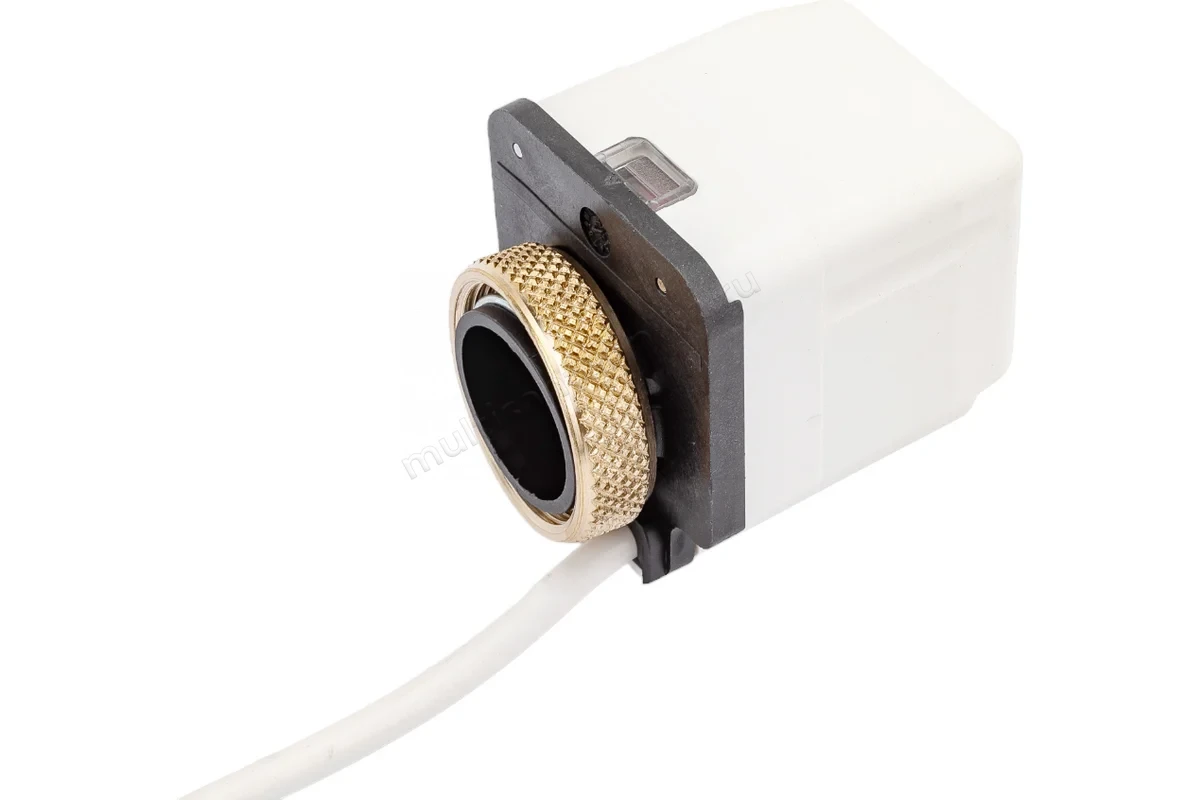

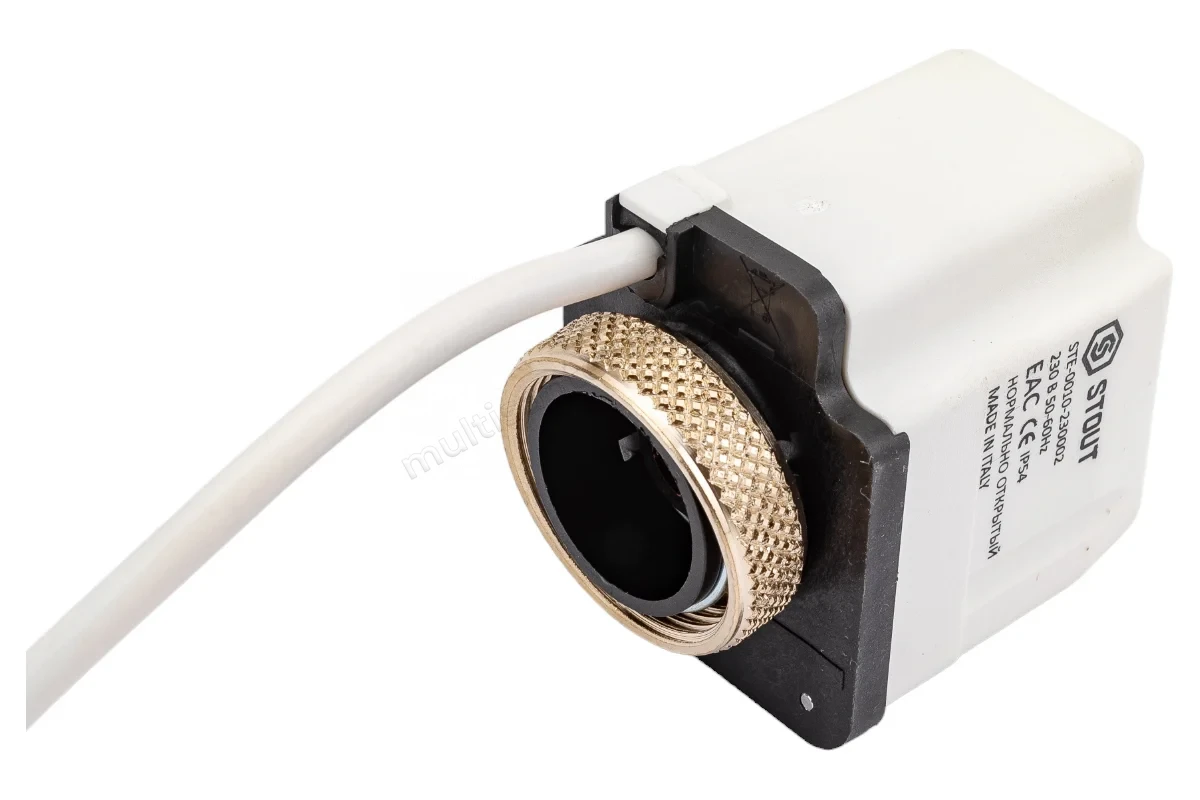

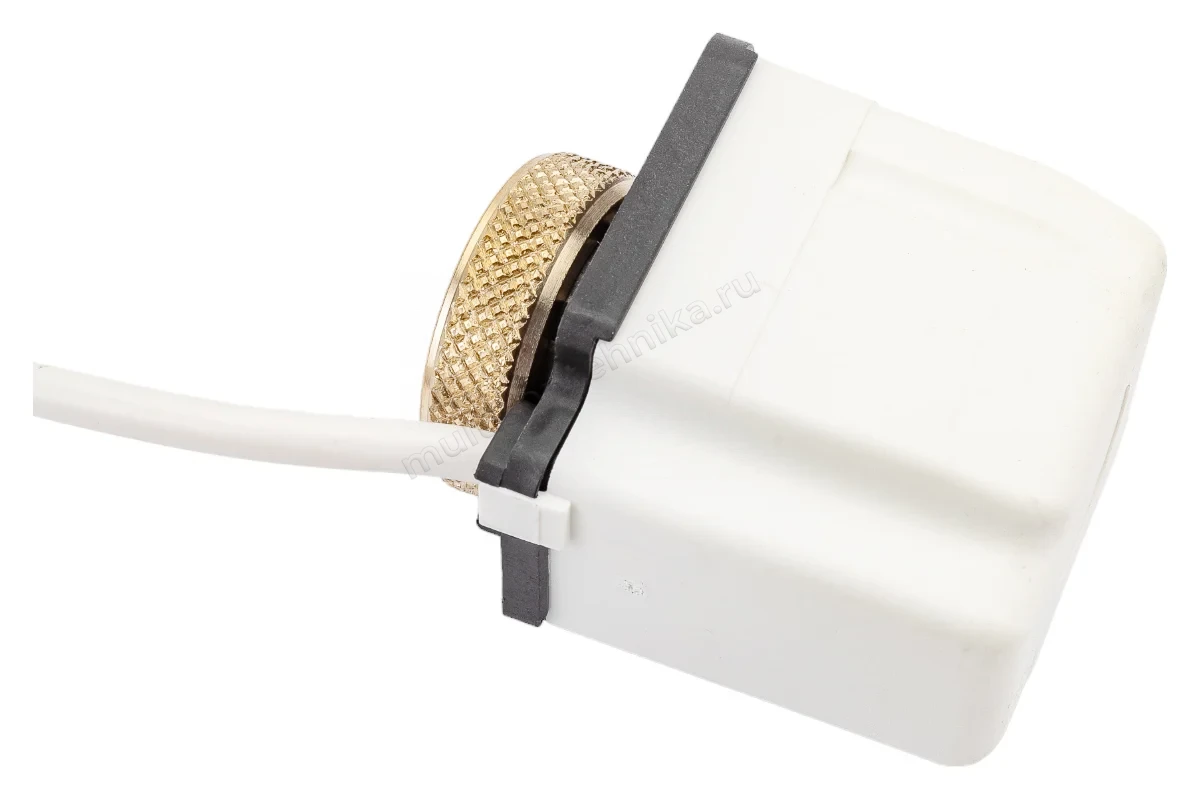

Сервопривод Stout электротермический компактный нормально открытый 230В STE-0010-230002

ервопривод Stout электротермический компактный, нормально открытый, 230 В (STE‑0010‑230002)

Артикул: STE‑0010‑230002.

Описание:

Принцип работы основан на тепловом расширении рабочего состава: при подаче напряжения встроенный нагревательный элемент нагревает состав, он расширяется и перемещает шток, перекрывая клапан. После снятия напряжения элемент остывает, состав сжимается, и возвратный механизм (пружина либо упругие свойства конструкции) возвращает клапан в исходное (открытое) положение. Энергия расходуется только в момент изменения положения штока — в статическом режиме потребление практически отсутствует.

Устройство монтируется непосредственно на термостатические клапаны со стандартным присоединением M30×1,5 и применяется для зонального регулирования: например, для отключения отдельных контуров по сигналу термостата или контроллера. Компактные габариты позволяют устанавливать сервопривод в коллекторных шкафах с плотной компоновкой оборудования.

Преимущества:

• Нормально открытое исполнение. При отключении питания клапан остаётся открытым — это сохраняет циркуляцию теплоносителя в аварийных ситуациях, что важно для ряда отопительных схем.
• Энергоэффективность. Потребление тока происходит только во время срабатывания (перемещения штока), в удержании положения энергия практически не требуется.
• Прямое подключение к сети 230 В. Не нужен дополнительный блок питания или преобразователь напряжения — упрощается монтаж и снижается количество компонентов в щите.
• Компактность. Небольшие размеры облегчают установку в коллекторных узлах и шкафах с ограниченным пространством.
• Надёжная механика. Возвратный механизм гарантирует открытие клапана при снятии напряжения, даже если термоэлемент частично теряет работоспособность.
• Совместимость. Стандартное посадочное соединение M30×1,5 подходит к большинству термостатических клапанов, применяемых в современных распределительных системах.

Характеристики:

• тип: электротермический сервопривод;
• исполнение: нормально открытый (NO);
• рабочее напряжение: 230 В, 50 Гц;
• потребляемая мощность (в момент срабатывания): до 3 Вт;
• время полного хода штока: около 3–5 минут (зависит от температуры окружающей среды);
• ход штока: 4 мм;
• усилие на штоке: достаточное для перекрытия стандартных термостатических клапанов;
• присоединительный размер: M30×1,5;
• класс защиты: IP54 (устойчив к брызгам и пыли, пригоден для технических помещений и коллекторных шкафов);
• габариты (Д×В×Ш): 85 × 55 × 45 мм;
• вес: 0,15 кг.
