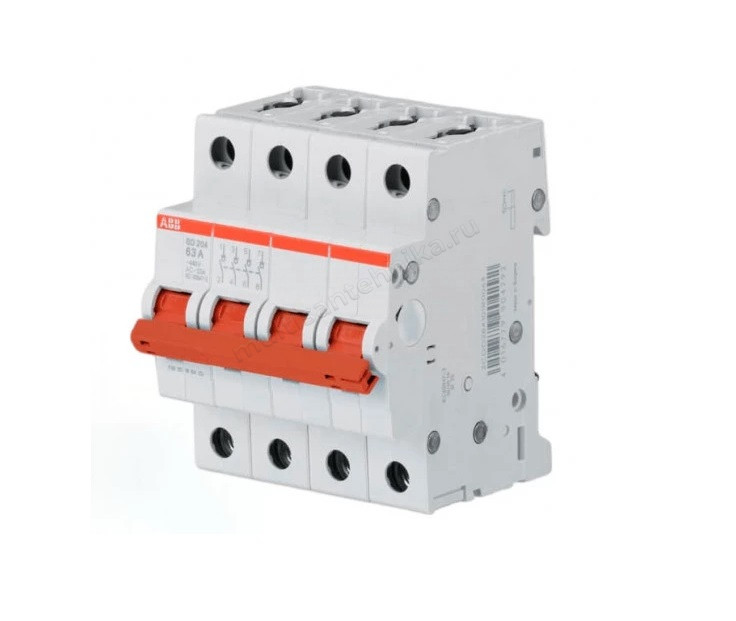

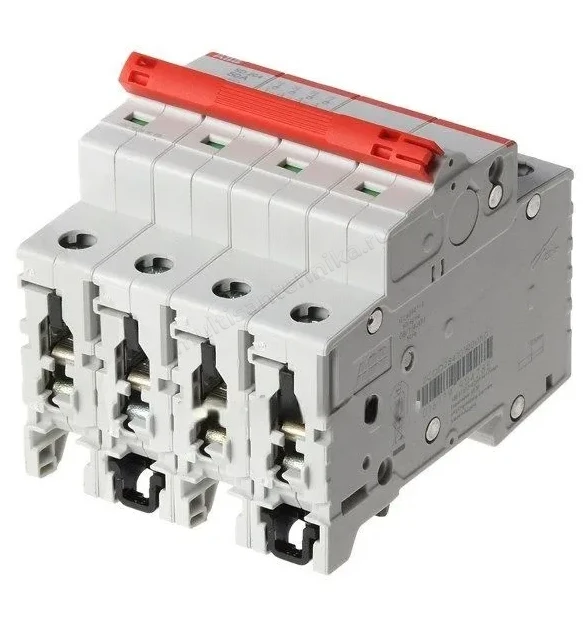

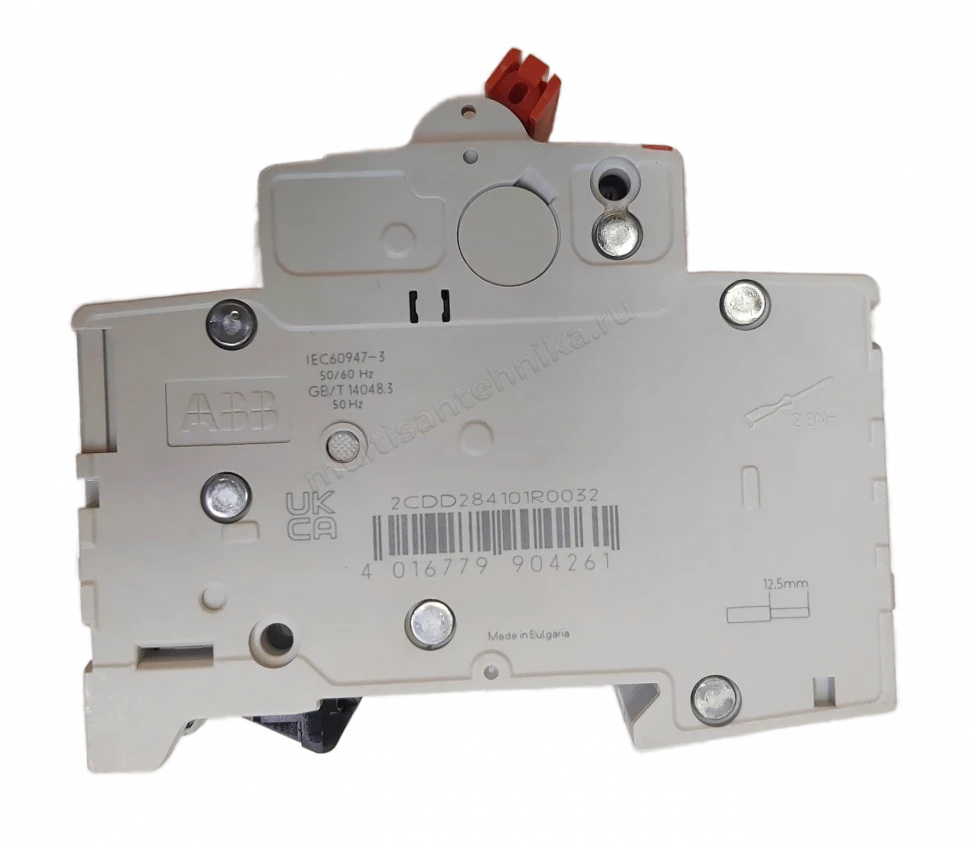

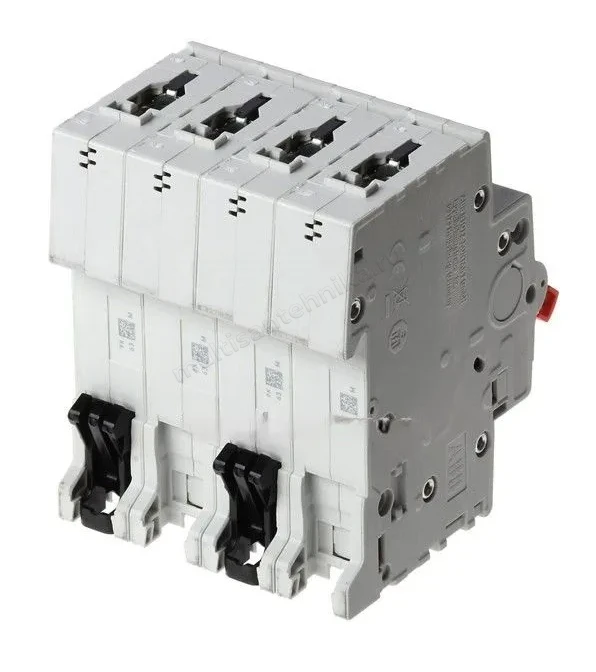

Рубильник ABB 4-полюсный SD204/63 красный рычаг 2CDD284101R0063

Рубильник модульный 4‑полюсный ABB SD204/63 с красным рычагом, артикул 2CDD284101R0063

• Высокая отключающая способность. Номинальная отключающая способность $25\text{кА}$ при Ue=380–400 В — гарантирует надёжную работу даже в условиях высоких нагрузок и коротких замыканий.
• Индикатор состояния контактов «Real CPI». Позволяет легко определить реальное положение контактов аппарата — повышает безопасность эксплуатации.
• Полное отключение цепи. 4‑полюсная конструкция разрывает одновременно три фазных проводника и нейтральный провод — обеспечивает максимальную безопасность при обслуживании оборудования.
• Универсальное применение. Подходит для коммутации резистивных и индуктивных нагрузок: освещение, отопление, вентиляция, насосы, станки, электродвигатели, системы бесперебойного питания.
• Совместимость с аксессуарами серии S200. Полная интеграция с другими устройствами ABB — упрощает проектирование и монтаж электрощитов.
• Унифицированный дизайн System pro M compact. Идеально сочетается с аппаратами этой серии — создаёт эстетичный и единый вид электрощита.
• Двойные цилиндрические клеммы. Поддерживают сечение проводников до 35 мм2 и шин до 10 мм2 — обеспечивают надёжный контакт и удобство монтажа.
• Возможность расширения. Возможность установки дополнительного контакта снизу — экономит пространство в электроустановке.
• Износостойкая маркировка. Лазерная маркировка на корпусе не стирается со временем — облегчает идентификацию устройства.
• Компактность. Занимает всего 4 модуля DIN (ширина 70 мм) — экономит место в распределительном щите.
• Надёжность от мирового бренда. Соответствует ГОСТ Р 50030.3‑2012 (IEC/EN 60947‑3) — гарантия стабильной работы и долгого срока службы.
• Механическая и электрическая износостойкость. 20 000 циклов включения‑выключения — длительный срок эксплуатации без потери характеристик.

Где применяется:

• в распределительных щитах жилых домов, коттеджей, многоквартирных зданий с трёхфазным вводом;
• в офисных зданиях, торговых центрах, гостиницах для секционирования групповых цепей;
• на промышленных предприятиях в качестве аварийных рубильников и локальных выключателей безопасности;
• для отключения питания серверных стоек, ЦОД, систем кондиционирования, насосных станций;
• в системах аварийного отключения питания станков, конвейеров, промышленного оборудования;
• в центрах дистанционного управления;
• там, где требуется надёжное и безопасное полное отключение трёхфазной цепи с нейтралью.

Технические характеристики:

• Тип изделия: рубильник модульный (выключатель‑разъединитель).
• Производитель: ABB.
• Модель: SD204/63.
• Артикул: 2CDD284101R0063.
• Номинальный ток: $63\text{А}$.
• Номинальное напряжение: $380–400\text{В}$, 50 Гц.
• Род тока: переменный (AC) / постоянный (DC).
• Количество полюсов: 4P.
• Контактная группа: 4 замыкающих контакта (4НО).
• Номинальная отключающая способность: $25\text{кА}$.
• Степень защиты: IP20 (защита от прикосновения и крупных частиц).
• Способ монтажа: на DIN‑рейку 35 мм.
• Поперечное сечение проводников: до 35 мм2.
• Поперечное сечение шин: до 10 мм2.
• Момент затяжки клемм: $2,8\text{Н}\cdot \text{м}$.
• Электрическая и механическая износостойкость: 20 000 циклов.
• Индикация состояния контактов: «Real CPI».
• Возможность установки доп. контакта: снизу.
• Цвет рычага: красный.
• Материал корпуса: ударопрочный негорючий пластик.
• Габариты (Ш × В × Г): $70\times 88\times 69\text{мм}$.
• Вес: $406\text{г}$.
• Страна‑изготовитель: Болгария.
• Гарантия: 12 месяцев.
• Срок службы: 10 лет (120 месяцев).

Особенности конструкции:

• прочный корпус из термостойкого негорючего пластика — устойчив к механическим повреждениям, высоким температурам и возгоранию;
• красный рычаг для быстрой визуальной идентификации положения контактов;
• двойные цилиндрические клеммы — обеспечивают надёжный контакт с проводниками и шинами;
• лазерная маркировка параметров на корпусе — не стирается в процессе эксплуатации;
• возможность объединения с другими устройствами System pro M одной шинной разводкой PS — упрощает монтаж и экономит пространство;
• надёжная фиксация на DIN‑рейке — исключает смещение при эксплуатации;
• унифицированный дизайн — гармонично сочетается с другими модульными устройствами ABB;
• чёткая фиксация рычага в положениях «включено»/«выключено» — предотвращает самопроизвольное срабатывание;
• винтовое присоединение главной электрической цепи — обеспечивает простоту подключения и обслуживания.

Обеспечьте безопасное и надёжное управление четырёхпроводными электрическими цепями с рубильником ABB SD204/63 — компактным, мощным и совместимым решением для любых электроустановок, где требуется полное отключение всех трёх фаз и нейтрали!
