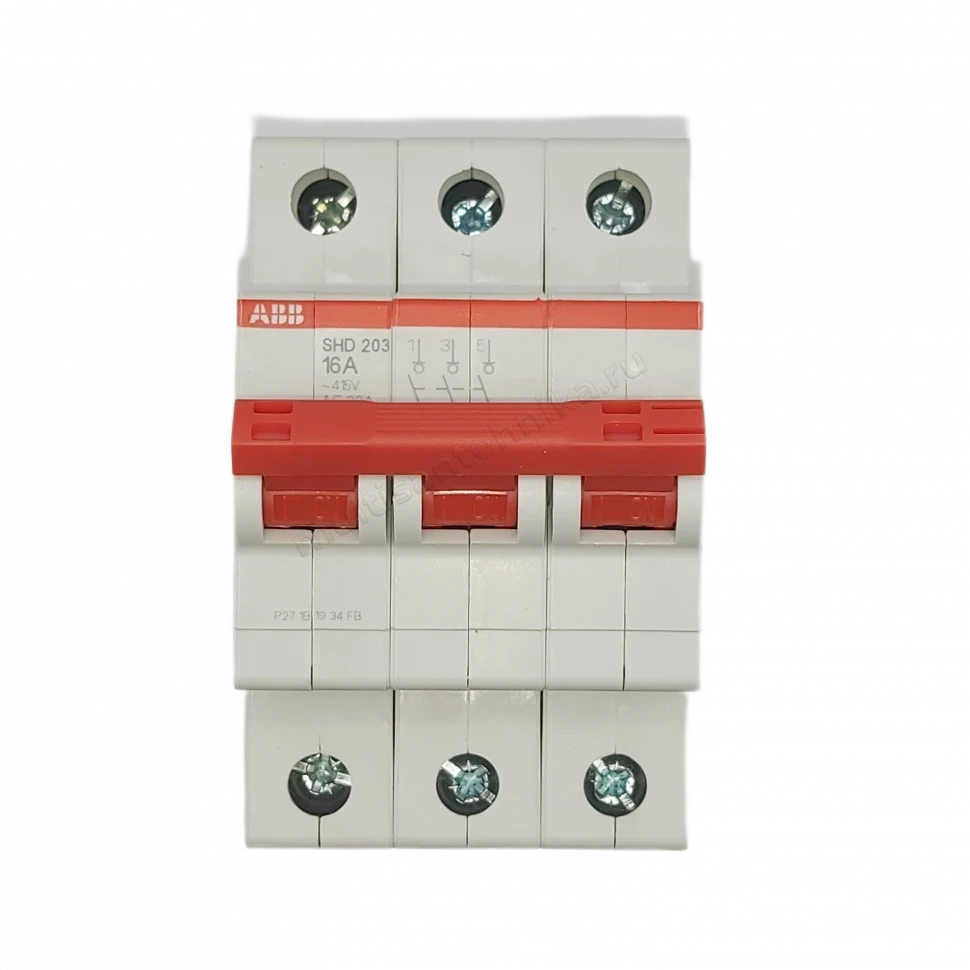

Рубильник ABB 3-полюсный SHD203/16 красный рычаг 2CDD273111R0016

Рубильник модульный 3‑полюсный ABB SHD203/16 с красным рычагом, артикул 2CDD273111R0016

• Соответствие стандартам. Соответствует ГОСТ Р 50030.3‑2012 (IEC/EN 60947‑3) — гарантия надёжности и безопасности эксплуатации.
• Визуальная индикация. Красный рычаг позволяет быстро определить положение контактов («включено»/«выключено») — повышает безопасность обслуживания электроустановок.
• Полное отключение трёхфазной цепи. 3‑полюсная конструкция разрывает одновременно все три фазных проводника — обеспечивает максимальную безопасность при обслуживании оборудования.
• Универсальное применение. Подходит для коммутации резистивных и индуктивных нагрузок: освещение, отопление, вентиляция, насосы, станки, электродвигатели и другое оборудование.
• Компактность. Занимает всего 3 модуля DIN (ширина 52,5 мм) — экономит место в распределительном щите.
• Простота монтажа. Установка на DIN‑рейку (35 мм) выполняется быстро и без специальных инструментов.
• Надёжные клеммы. Поддерживают сечение проводников до 25 мм2 — обеспечивают надёжный контакт и удобство подключения.
• Износостойкая маркировка. Лазерная маркировка параметров на корпусе не стирается со временем — облегчает идентификацию устройства.
• Возможность объединения. Совместим с шинной разводкой PSH — позволяет объединять с другими устройствами серии Compact Home для упрощения монтажа.
• Механическая блокировка. Возможность установки дополнительного аксессуара для механической блокировки от ручного включения/отключения — повышает безопасность эксплуатации.
• Утопленные невыпадающие винты. Обеспечивают надёжную фиксацию устройства на DIN‑рейке — исключают смещение при эксплуатации.
• Унифицированный дизайн. Гармонично сочетается с другими модульными устройствами ABB серии Compact Home — создаёт эстетичный вид электрощита.

Где применяется:

• в распределительных щитах жилых домов, коттеджей, многоквартирных зданий с трёхфазным питанием;
• в офисных зданиях и торговых центрах для секционирования групповых цепей;
• на промышленных предприятиях в качестве аварийных рубильников и локальных выключателей безопасности;
• для отключения питания серверных стоек, систем кондиционирования, насосных станций;
• в центрах дистанционного управления;
• там, где требуется надёжный ручной разъединитель с возможностью механической блокировки;
• в системах аварийного отключения питания станков, конвейеров, промышленного оборудования.

Технические характеристики:

• Тип изделия: рубильник модульный (выключатель‑разъединитель).
• Производитель: ABB.
• Модель: SHD203/16.
• Артикул: 2CDD273111R0016.
• Номинальный ток: $16\text{А}$.
• Номинальное напряжение: $380\text{В}$.
• Род тока: переменный (AC) / постоянный (DC).
• Количество полюсов: 3P.
• Контактная группа: 3 замыкающих контакта (3НО).
• Степень защиты: IP20 (защита от прикосновения).
• Способ монтажа: на DIN‑рейку 35 мм.
• Поперечное сечение проводников: до 25 мм2.
• Момент затяжки клемм: $2,8\text{Н}\cdot \text{м}$.
• Возможность механической блокировки: да (с помощью доп. аксессуара).
• Цвет рычага: красный.
• Материал корпуса: ударопрочный негорючий пластик.
• Глубина монтажа: 69 мм.
• Габариты (Ш × В × Г): $52,5\times 88\times 69\text{мм}$.
• Вес: $225\text{г}$.
• Страна‑изготовитель: Болгария.
• Гарантия: 12 месяцев.
• Срок службы: 10 лет (120 месяцев).

Особенности конструкции:

• прочный корпус из термостойкого негорючего пластика — устойчив к механическим повреждениям, высоким температурам и возгоранию;
• красный рычаг для быстрой визуальной идентификации положения контактов;
• винтовые клеммы с чёткой маркировкой — обеспечивают надёжный контакт с проводниками;
• лазерная маркировка параметров на корпусе — не стирается в процессе эксплуатации;
• утопленные невыпадающие винты — предотвращают потерю крепежа при монтаже;
• возможность объединения с другими устройствами Compact Home одной шинной разводкой PSH — упрощает монтаж и экономит пространство;
• чёткая фиксация рычага в положениях «включено»/«выключено» — предотвращает самопроизвольное срабатывание;
• запатентованные двойные клеммы — позволяют подключать кабели большого сечения и шинную разводку;
• усиленные контактные группы — гарантируют стабильную работу при длительных нагрузках.

Обеспечьте безопасное и надёжное управление трёхфазными электрическими цепями с рубильником ABB SHD203/16 — компактным, универсальным и совместимым решением для любых электроустановок, где требуется полное отключение всех трёх фаз!
