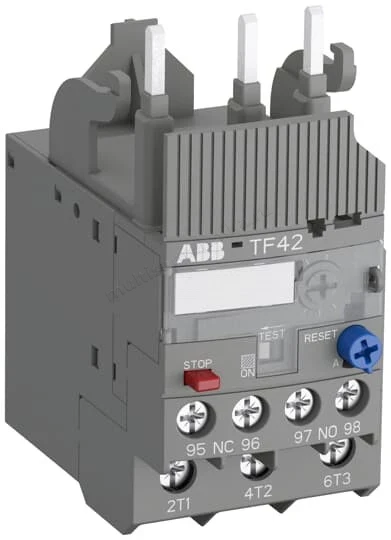

Реле перегрузки ABB тепловое TF42-10 диапазон установки 7,6…10А для контакторов AF09-AF38 1SAZ721201R1043

Тепловое реле перегрузки ABB TF42‑10: надёжная защита электродвигателей от перегрузок и асимметрии фаз

• Точная настройка защиты — диапазон регулировки 7,6–10 А позволяет подобрать оптимальный ток срабатывания под конкретные условия эксплуатации.
• Совместимость с контакторами ABB — идеальное сочетание с моделями серии AF09–AF38 для создания надёжных пускателей.
• Надёжность ABB — высокое качество сборки и материалов гарантирует стабильную работу в тяжёлых условиях.
• Защита от асимметрии фаз и обрыва фазы — автоматическое отключение при нарушении баланса фаз или потере одной из фаз.
• Ручной и автоматический сброс — гибкость управления после срабатывания защиты.
• Визуальная индикация срабатывания — удобный индикатор для быстрого определения состояния реле.
• Широкий диапазон рабочих температур — стабильная работа от −40 °C до +60 °C.
• Высокая износостойкость — механическая износостойкость до 100 000 циклов.
• Компактные габариты — экономия места в распределительных щитах.
• Простота монтажа — установка на DIN‑рейку 35 мм или монтажную плату, винтовые клеммы с фронтальной доступностью.
• Самодиагностика — контроль исправности внутренних цепей.

Где применяется

• защита трёхфазных асинхронных электродвигателей (насосы, вентиляторы, компрессоры, конвейеры);
• промышленные установки с частыми пусками и остановками;
• системы HVAC с мощными вентиляторами и насосами;
• оборудование с переменной нагрузкой (станки, транспортёры, мешалки);
• сельскохозяйственная техника и оборудование;
• пищевая промышленность (конвейеры фасовки, холодильные установки);
• системы водоснабжения и водоотведения;
• лифты, эскалаторы, подъёмные механизмы;
• деревообрабатывающее оборудование;
• системы с риском перегрузки по току (дробилки, прессы, мельницы).

Технические характеристики

• Производитель: ABB.
• Модель: TF42‑10.
• Артикул: 1SAZ721201R1043.
• Тип: тепловое реле перегрузки (биметаллическое).
• Диапазон установки тока: 7,6–10 А.
• Номинальный ток (In): 10 А.
• Класс расцепления: 10A (стандартный).
• Номинальное напряжение: до 690 В AC.
• Частота сети: 50/60 Гц.
• Конфигурация контактов:
  • 1НЗ (аварийный сигнал);
  • 1НО (сигнал готовности).
• Количество полюсов: 3P.
• Степень защиты: IP20.
• Способ монтажа: на DIN‑рейку (TH35‑15/7,5 по IEC 60715) или монтажную плату.
• Максимальное сечение подключаемых кабелей: 25 мм².
• Момент затяжки винтов: 2,5 Н·м.
• Диапазон рабочих температур: от −40 °C до +60 °C.
• Габариты (Ш × В × Г): 45 × 85 × 92 мм.
• Вес: 0,23 кг.
• Время срабатывания при перегрузке 1,5 In: 2–10 минут.
• Время возврата в исходное состояние: 2–3 минуты (автоматический сброс).
• Импульсное выдерживаемое напряжение: 6 кВ.
• Соответствие стандартам: IEC/EN 60947‑4‑1, CE, EAC.
• Климатическое исполнение: УХЛ3.
• Страна‑изготовитель: Германия.
• Гарантия: 24 месяца.
• Срок службы: не менее 10 лет.

Особенности конструкции

• биметаллические пластины — точный отклик на перегрев, устойчивость к старению;
• винтовые клеммы — надёжное подключение проводов сечением до 25 мм², защита от ослабления контакта при вибрациях;
• чёткая маркировка параметров — удобство идентификации и обслуживания;
• модульная конструкция — лёгкость замены и ремонта;
• индикатор срабатывания — визуальное оповещение о срабатывании защиты;
• защита от случайного прикосновения к токоведущим частям — безопасность эксплуатации;
• механизм ручного и автоматического сброса — гибкость управления после аварии;
• совместимость с контакторами AF09–AF38 — создание готовых пускателей с защитой.

Обеспечьте надёжную защиту электродвигателей с тепловым реле перегрузки ABB TF42‑10 — точным и долговечным решением для промышленных систем!
