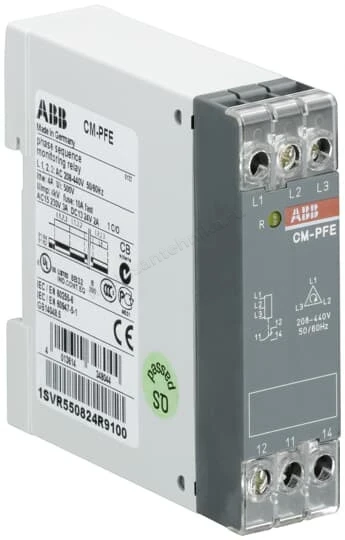

Реле контроля чередования фаз ABB CM-PFE (напряжение питания/контроля 3x208-440В) 1SVR550824R9100

Реле контроля чередования фаз ABB CM‑PFE: защита оборудования от неправильного подключения и обрыва фазы

• Контроль чередования фаз — предотвращает запуск оборудования при неправильном подключении фаз.
• Обнаружение обрыва фазы (L1, L2, L3) — мгновенное срабатывание при потере одной из фаз.
• Широкий диапазон рабочего напряжения: $3\times 208–440$ В AC, 50 Гц — совместимость с большинством промышленных сетей.
• 1 переключающий контакт (1ПК) — номинальный ток 4 А (AC12) — достаточная нагрузочная способность для управления пускателями и контакторами.
• Быстрое срабатывание: задержка отключения не более 0,5 с — максимальная защита оборудования.
• Компактные габариты ($22,5\times 78\times 78,5$ мм) — экономия места в щите.
• Винтовое подключение — надёжный контакт и простота монтажа.
• Светодиодная индикация — визуальный контроль состояния работы (светодиод горит при нормальной работе сети).
• Автоматическое восстановление — после устранения неисправности реле автоматически замыкает контакт.
• Надёжность ABB — протестировано на соответствие строгим международным стандартам.
• Степень защиты IP20 — достаточная защита для установки в щитах и шкафах управления.

Где применяется

• промышленные предприятия — защита электродвигателей, станков, конвейеров;
• насосные станции — предотвращение сухого хода и перегрузок;
• системы вентиляции и кондиционирования — защита вентиляторов и компрессоров;
• холодильные установки и системы охлаждения;
• объекты энергетики и инфраструктуры;
• коммерческие здания (торговые центры, склады) — защита мощного оборудования;
• сельскохозяйственные объекты (фермы, теплицы) — защита систем освещения и микроклимата;
• медицинские учреждения — обеспечение бесперебойной работы критически важного оборудования;
• системы бесперебойного питания (ИБП) и резервных вводов;
• щиты управления технологическим оборудованием.

Технические характеристики

• Производитель: ABB.
• Модель: CM‑PFE.
• Артикул: 1SVR550824R9100.
• Тип изделия: реле контроля чередования и обрыва фаз.
• Номинальное напряжение питания/контроля: $3\times 208–440$ В AC, 50 Гц.
• Максимальное коммутируемое напряжение: 250 В AC.
• Контроль параметров:
  • чередование фаз;
  • обрыв фазного проводника (L1, L2, L3).
• Количество контактов: 1 переключающий (SPDT).
• Номинальный коммутируемый ток: 4 А (AC12).
• Задержка срабатывания: ≤ 0,5 с.
• Способ монтажа: на DIN‑рейку 35 мм.
• Тип подключения: винтовые клеммы.
• Степень защиты: IP20.
• Диапазон рабочих температур: от −25 °C до +55 °C.
• Габариты (Ш × В × Г): $22,5\times 78\times 78,5$ мм.
• Вес: 0,1 кг.
• Соответствие стандартам: IEC 60947‑5‑1, EN 60947‑5‑1, сертификат ЕАС.
• Страна‑изготовитель: Болгария.
• Гарантия: 12 месяцев.
• Срок службы: не менее 10 лет.

Особенности конструкции

• компактный модульный корпус — экономия места в щите;
• винтовые клеммы — надёжный контакт, устойчивость к вибрациям;
• светодиодная индикация состояния — визуальный контроль работы;
• прочный корпус из негорючего пластика — безопасность и долговечность;
• чёткая маркировка клемм — минимизация ошибок при подключении;
• совместимость с модульными устройствами ABB — простота интеграции в систему;
• продуманная схема подключения — лёгкость монтажа и замены без демонтажа соседних устройств.

Обеспечьте надёжную защиту трёхфазного оборудования с реле контроля чередования фаз ABB CM‑PFE — компактным, быстрым и долговечным решением для промышленных и коммерческих задач!
