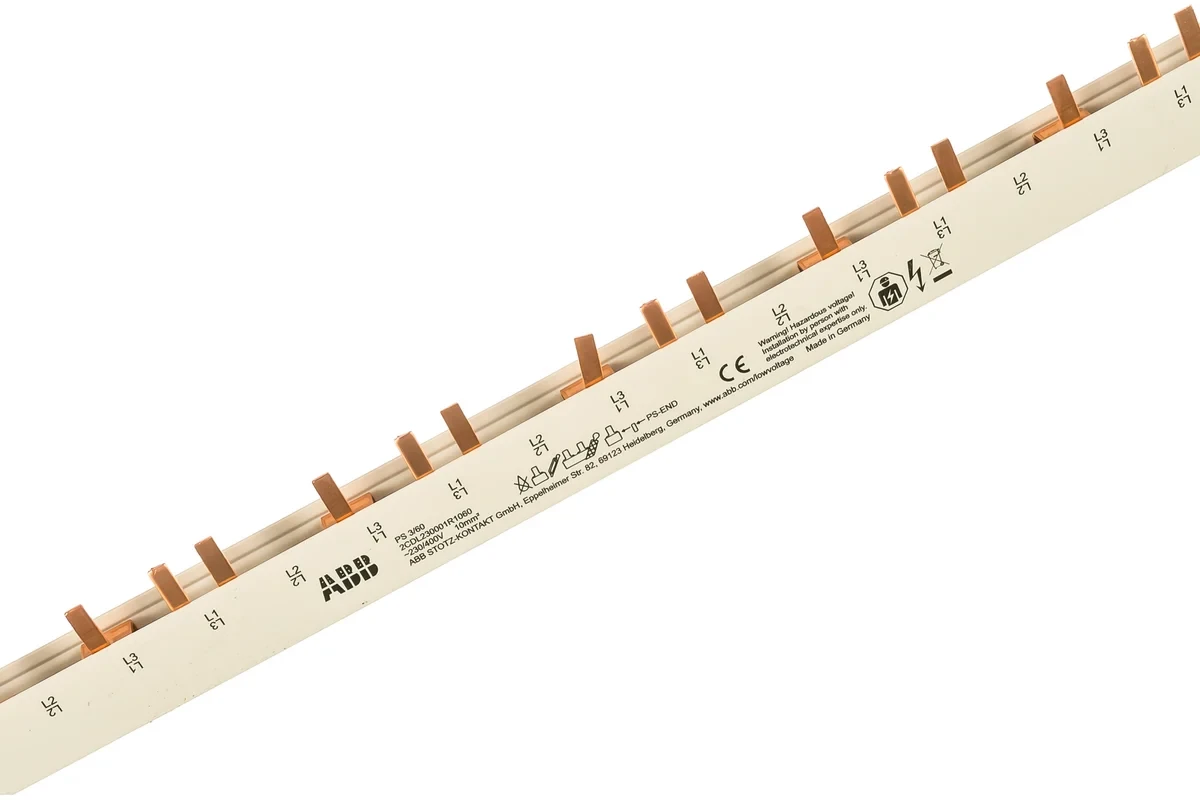

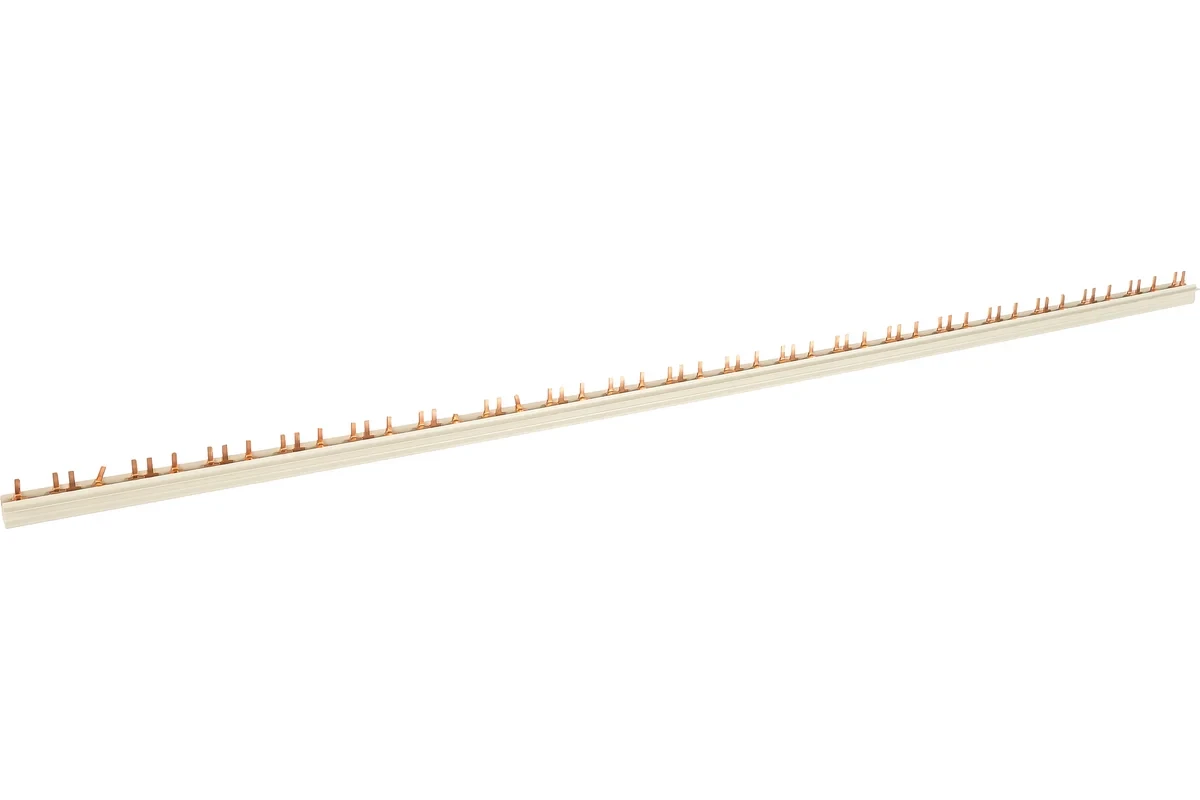

Разводка шинная ABB 3ф PS3/60 Comp(PIN) 2CDL230001R1060

Шинная разводка ABB PS3/60 Comp(PIN) — масштабируемое решение для трёхфазных электрощитов

• Надёжность от мирового бренда. Продукция ABB соответствует международным стандартам (IEC/EN 61439, UL 1077) — гарантия стабильной работы и долгого срока службы.
• Масштабируемость. Позволяет соединить до 60 трёхполюсных автоматических выключателей, минимизируя количество проводных соединений и сокращая время сборки электрощита.
• Безопасность. Полностью изолированная конструкция предотвращает случайный контакт с токоведущими частями, снижая риск поражения электрическим током.
• Стабильная работа под нагрузкой. Номинальный ток $63\text{А}$ (до $80\text{А}$ при определённых условиях) и напряжение до $690\text{В}$ (AC/DC) обеспечивают надёжную передачу электроэнергии без перегрева.
• Устойчивость к перегрузкам. Условный номинальный ток короткого замыкания $25\text{кА}$ гарантирует работоспособность при пиковых нагрузках и коротких замыканиях.
• Защита от скачков напряжения. Номинальный импульсный выдерживаемый ток $4,5\text{кВ}$ защищает систему от перенапряжений.
• Долговечность. Материалы устойчивы к коррозии, УФ‑излучению и агрессивным средам.
• Широкий диапазон рабочих температур. От −40 ∘C до +75 ∘C — подходит для суровых климатических и промышленных условий.
• Простота монтажа. Тип соединения PIN (штырьковый) обеспечивает надёжный контакт и лёгкость установки на DIN‑рейку.
• Гибкость конфигурации. Возможность комбинации с шинами PS2/60 или PS1/60 для создания систем с нейтралью — адаптация под конкретные задачи проекта.

Где применяется:

• на промышленных предприятиях для подключения станков, конвейеров, насосов, компрессоров;
• в торговых центрах и бизнес‑центрах для распределения электроэнергии по зонам с трёхфазными нагрузками;
• в жилых комплексах для сборки этажных и квартирных щитов с трёхфазным питанием;
• на объектах инфраструктуры (аэропорты, вокзалы, больницы) для организации бесперебойного электроснабжения;
• в серверных и ЦОД для питания систем охлаждения и энергообеспечения оборудования;
• при модернизации существующих электроустановок для замены устаревших проводных соединений;
• для создания надёжных и компактных решений в щитах автоматики и управления с трёхфазной схемой;
• в системах распределения энергии, освещения и силовых цепей на крупных объектах.

Технические характеристики:

• Тип изделия: комплектная соединительная шина для автоматов.
• Модель: PS3/60 Comp(PIN).
• Артикул: 2CDL230001R1060.
• Количество фаз: 3 (конфигурация L1‑L2‑L3).
• Номинальный ток (In): $63\text{А}$ (до $80\text{А}$ в зависимости от условий подключения).
• Номинальное напряжение (Ue): $690\text{В}$ (AC и DC).
• Сечение токоведущей части: 10 мм2.
• Общее количество контактов: 180 (по 60 на каждый полюс).
• Условный номинальный ток короткого замыкания (Iq): $25\text{кА}$.
• Номинальный импульсный выдерживаемый ток: $4,5\text{кВ}$.
• Шаг расположения контактов: $17,5\text{мм}$.
• Тип подключения: штырь (Pin).
• Изоляция: да.
• Длина: $1056\text{мм}$.
• Ширина: $60,6\text{мм}$.
• Высота: $18,1\text{мм}$.
• Вес: $0,9\text{кг}$.
• Материал корпуса: ударопрочный негорючий полиамид (класс V0 по UL94).
• Диапазон рабочих температур: от −40 ∘C до +75 ∘C.
• Момент затяжки клемм: 1{,}5–2\ \text{Н·м}.
• Сечение подключаемого кабеля: 4–10 мм2.
• Способ монтажа: на DIN‑рейку 35 мм.
• Комплектация: торцевые заглушки PS‑END для защиты открытых концов.
• Страна‑изготовитель: Германия.

Ключевые особенности конструкции:

• полностью изолированная шина — повышенная электробезопасность;
• штырьковый тип подключения (PIN) — надёжный контакт и простота монтажа;
• ударопрочный корпус из негорючего полиамида — устойчивость к механическим воздействиям и высоким температурам;
• стандартизированный шаг контактов ($17,5\text{мм}$) — точное соответствие модульному оборудованию ABB;
• эргономичные концы — упрощают укорочение шины при необходимости;
• совместимость с широким спектром модульных устройств ABB (автоматы SH200, УЗО FH200, дифавтоматы DDA200 и аналоги);
• возможность комбинации с шинами других серий (PS2/60, PS1/60) — гибкость проектирования сложных систем.

Доверьте распределение электроэнергии в вашем электрощите шинной разводке ABB PS3/60 Comp(PIN) — надёжному, масштабируемому и эффективному решению от мирового лидера в области электротехники!
