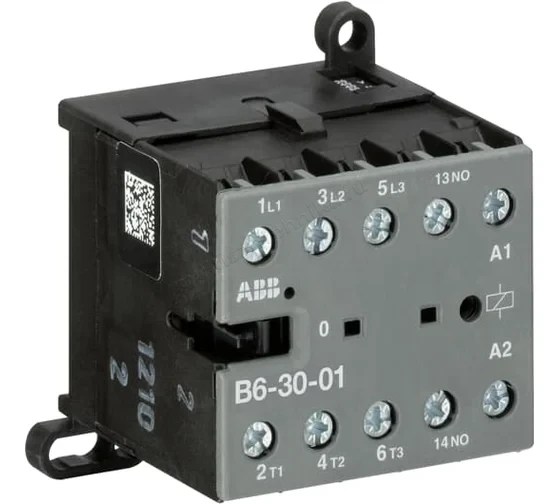

Миниконтактор ABB B6-30-01 9A (400В AC3) катушка 230В АС GJL1211001R8010

Миниконтактор ABB B6‑30‑01: компактное и надёжное управление нагрузками в ограниченном пространстве

• Компактные габариты (52,5 × 80 × 73 мм) — экономия места в распределительных щитах и боксах.
• Надёжность ABB — высокое качество сборки и материалов гарантирует бесперебойную работу оборудования.
• Простота монтажа — установка на DIN‑рейку 35 мм, винтовые клеммы с фронтальной доступностью.
• Универсальность применения — подходит для управления электродвигателями, нагревательными элементами и цепями освещения.
• Широкий диапазон рабочих температур — стабильная работа от −25 °C до +55 °C.
• Высокая износостойкость — механическая износостойкость до 1 млн циклов, электрическая — до 0,3 млн циклов.
• Безопасность — соответствие международным стандартам качества и безопасности.
• Экономия на энергопотреблении — катушка 230 В AC потребляет минимум энергии.
• Лёгкость обслуживания — чёткая маркировка параметров на корпусе, удобный доступ к клеммам.
• Совместимость с аксессуарами ABB — возможность расширения функционала.

Где применяется

• управление небольшими асинхронными трёхфазными электродвигателями (насосы, вентиляторы, компрессоры малой мощности);
• коммутация нагревательных элементов (ТЭНы, обогреватели);
• управление цепями освещения (в т. ч. промышленным);
• системы автоматизации зданий (управление жалюзи, клапанами, заслонками);
• распределительные щиты с ограниченным пространством;
• системы HVAC для небольших объектов;
• промышленные установки с невысокой мощностью нагрузок;
• бытовые и коммерческие системы с автоматизацией (например, управление насосами в частных домах);
• системы управления вентиляцией и кондиционированием;
• оборудование для пищевой промышленности и торговли (холодильные установки, витрины).

Технические характеристики

• Производитель: ABB.
• Модель: B6‑30‑01.
• Артикул: GJL1211001R8010.
• Тип: миниконтактор (магнитный пускатель), нереверсивный.
• Номинальный рабочий ток:
  • при AC‑1, 690 В: 14 А;
  • при AC‑3, 400 В: 9 А.
• Номинальная коммутируемая мощность (AC‑3):
  • 4 кВт (400/415/440 В);
  • 2,2 кВт (220/230/240 В).
• Номинальное напряжение: 690 В.
• Напряжение катушки управления: 230 В AC (50/60 Гц).
• Конфигурация контактов: 3НО + 1НЗ (силовые и вспомогательные).
• Количество полюсов: 3P.
• Степень защиты: IP20.
• Способ монтажа: на DIN‑рейку (TH35‑15/7,5 по IEC 60715).
• Максимальное сечение подключаемых кабелей: 4 мм².
• Диапазон рабочих температур: от −25 °C до +55 °C.
• Габариты (Ш × В × Г): 52,5 × 80 × 73 мм.
• Вес: 0,1 кг.
• Частота переключений:
  • электрическая (AC‑3): до 300 циклов/час;
  • механическая: до 1000 циклов/час.
• Время срабатывания:
  • включение: 15–25 мс;
  • выключение: 5–15 мс.
• Импульсное выдерживаемое напряжение: 6 кВ.
• Соответствие стандартам: IEC/EN 60947‑4‑1, CE, EAC.
• Климатическое исполнение: УХЛ4.
• Страна‑изготовитель: Германия.
• Гарантия: 24 месяца.
• Срок службы: не менее 10 лет.

Особенности конструкции

• компактный корпус из термостойкого пластика — устойчивость к старению и механическим повреждениям;
• винтовые клеммы — надёжное подключение проводов сечением до 4 мм²;
• чёткая маркировка параметров — удобство идентификации и обслуживания;
• модульная конструкция — лёгкость замены и ремонта;
• вспомогательные контакты (1НЗ) — расширение возможностей автоматизации;
• продуманная система вентиляции — эффективный теплоотвод при нагрузках;
• защита от случайного прикосновения к токоведущим частям — безопасность эксплуатации.

Обеспечьте надёжное и компактное управление нагрузками с миниконтактором ABB B6‑30‑01 — идеальным решением для систем с ограниченным пространством!
