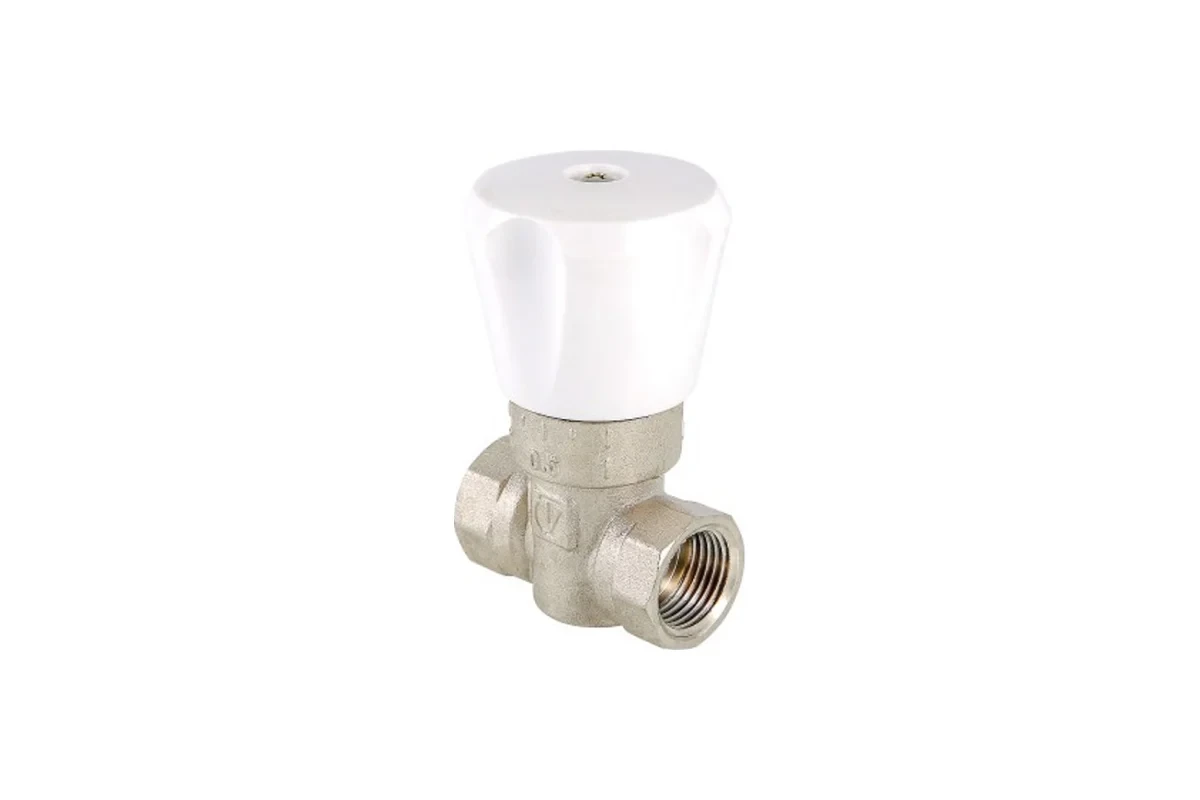

Латунный кран Valtec двойной регулировки КРДП 3/4" VT.004.N.05

Артикул: VT.004.N.05

• Модель: Valtec КРДП (Кран Регулировочный Двухпозиционный) VT.004.N.05
• Тип устройства: Регулировочный вентиль с двойной функцией — запор + балансировка
• Назначение:
  • Для балансировки расхода теплоносителя между контурами тёплого пола
  • Для точной настройки температуры в каждом помещении
  • Для перекрытия отдельного контура при ремонте или обслуживании
• Особенность:
  • Двойная регулировка: плавная настройка + фиксированное перекрытие
  • Индикатор расхода (в некоторых моделях) — визуальный контроль потока
  • Высокая точность настройки — до 1 деления шкалы
  • Подключение под «евроконус» — стандарт для коллекторов тёплого пола

Размеры и подключение:

• Условный диаметр (DN): 20 мм
• Размер резьбы: ¾ дюйма (3/4")
• Тип соединения:
  • Вход — ¾" наружная резьба (G¾" нар.) — для подключения к коллектору
  • Выход — под евроконус (под штуцер 17 мм) — для подключения металлопластиковой или сшитой полиэтиленовой трубы (PERT, PE-RT, PEX)
• Форма: Угловая (90°) — удобное подключение к трубам в полу
• Рукоятка: Пластиковая, с делениями и фиксацией положения
  • Плавная регулировка от 0 до 10 (или 12) делений
  • Возможность полного перекрытия потока

⚠️ Важно:

• Устанавливается на подающей и/или обратной линии коллектора тёплого пола
• Часто используется в паре с расходомером (модель VT.003.N.05) для полной балансировки

Рабочие параметры:

• Номинальное давление (PN): 10 бар — достаточное для систем отопления
• Температурный диапазон:
  • От –10 °C до +110 °C — подходит для водяных систем отопления
  • Рабочая среда: вода или антифриз (до 50%)
• Тип регулировки: Ручная, плавная, с фиксацией положения
• Шкала делений: От 0 до 10 (или 12) — позволяет точно настроить расход
• Класс герметичности: A по ГОСТ Р 57808-2017

Материалы и конструкция:

• Корпус: Из высококачественной латуни CW617N, хромированной — устойчива к коррозии и давлению
• Золотник: Из латуни с тефлоновыми уплотнениями — обеспечивает плавное движение и долговечность
• Уплотнения:
  • Седло — из PTFE (тефлон) — устойчиво к износу и температуре
  • Шток — уплотнён NBR-каучуком
• Шток: С защитой от выталкивания — безопасен при высоком давлении
• Рукоятка:
  • Пластиковая, с делениями и стопорным винтом
  • Позволяет зафиксировать положение после настройки
  • Удобна для ручной регулировки

Особенности модели Valtec VT.004.N.05:

• Двойная функция:
  • Регулировка расхода — плавная настройка по шкале
  • Запорная функция — возможность полностью перекрыть контур
• Подключение под евроконус 17 мм:
  • Совместимо с трубами Ø16 мм (внешний диаметр)
  • Подходит для металлопластика, PEX, PERT
  • Используется с обжимными фитингами («евроконус»)
• Индикация положения:
  • Визуальная шкала позволяет зафиксировать и воспроизвести настройку
  • Удобно при балансировке системы и последующем обслуживании
• Угловая конструкция:
  • Экономит место в коллекторном шкафу
  • Удобное направление выхода трубы

Сертификация и соответствие:

• Декларация о соответствии ТР ТС 010/2011
• Соответствует стандартам: ГОСТ Р 57808-2017, DIN 3202, ISO 5211
• Производство: Россия (под контролем Valtec)

Где применяется:

• В коллекторных узлах тёплого водяного пола
• Для балансировки контуров отопления в частных домах и квартирах
• В системах с несколькими зонами обогрева (ванная, кухня, гостиная)
• При монтаже «умного дома», где важна точная температура в каждом помещении

Рекомендации по монтажу и настройке:

1. Установите кран на подачу или обратку коллектора.
2. Подключите наружную резьбу (¾" нар.) к коллектору с помощью фум-ленты (6–8 слоёв).
3. На выход (под евроконус) установите обжимной фитинг и подключите трубу.
4. Плавно поворачивайте рукоятку, выставляя нужное деление по шкале.
5. Зафиксируйте положение стопорным винтом на рукоятке.
6. После гидравлической наладки системы — не меняйте положение без необходимости.

🔁 Балансировка системы:

• Начинайте с самого длинного контура — выставьте на нём максимальный расход (например, 8–10)
• На более коротких контурах — уменьшайте расход (до 4–6), чтобы температура в помещениях была одинаковой
• Используйте термометр на полу или тепловизор для контроля

Упаковка и поставка:

• Продается поштучно
• Вес: около 0,35 кг
• Упаковка: картонная коробка с маркировкой артикула и логотипом Valtec
• Комплектация:
  • Кран VT.004.N.05
  • Инструкция (в некоторых поставках)
