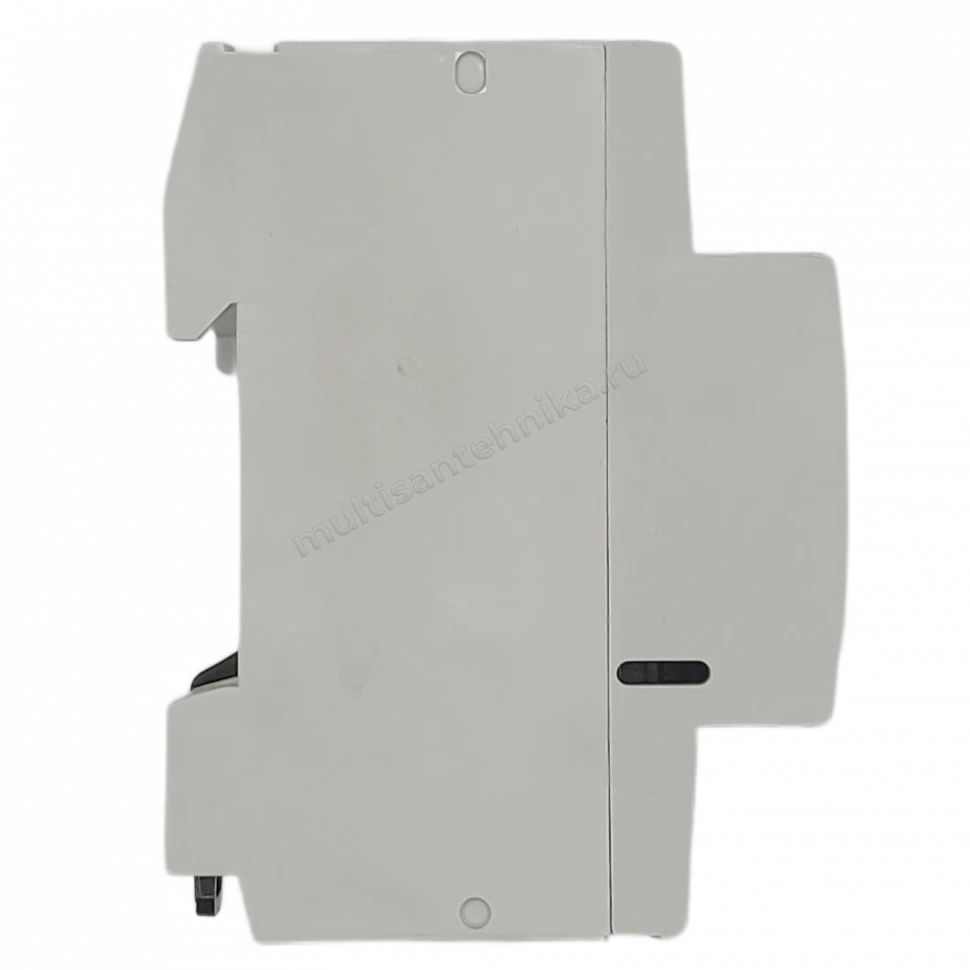

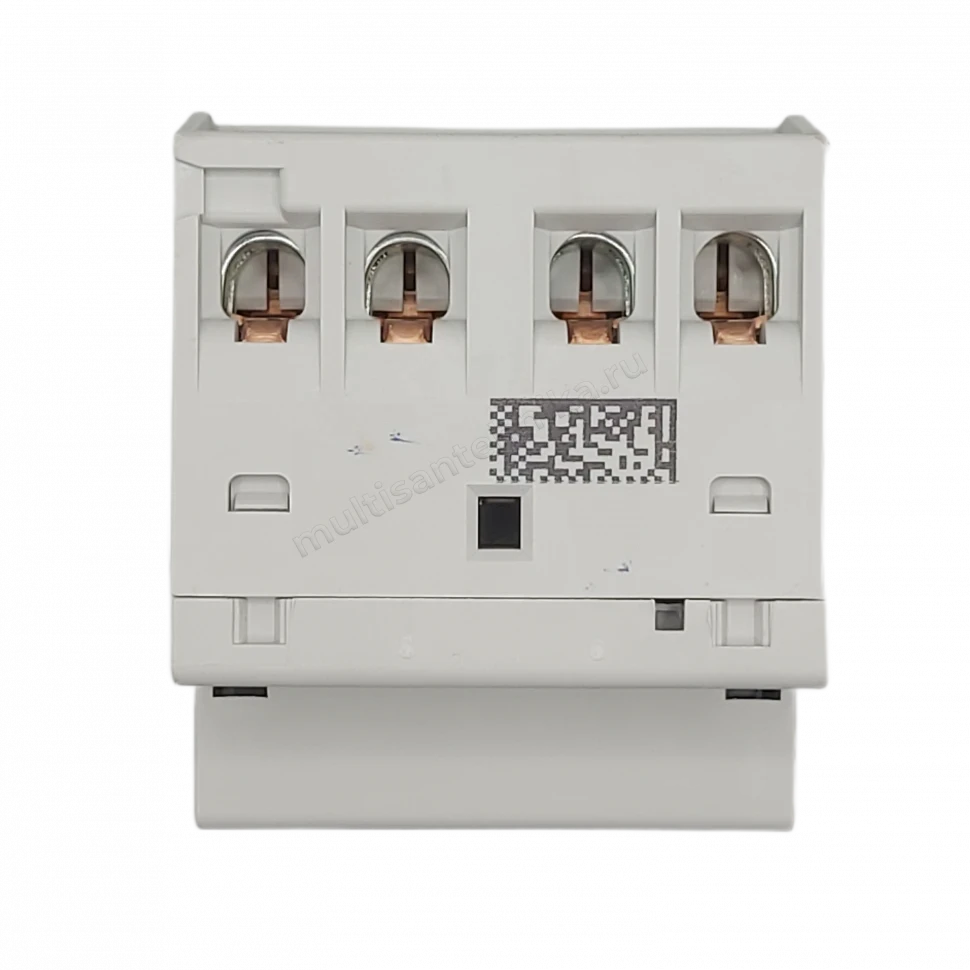

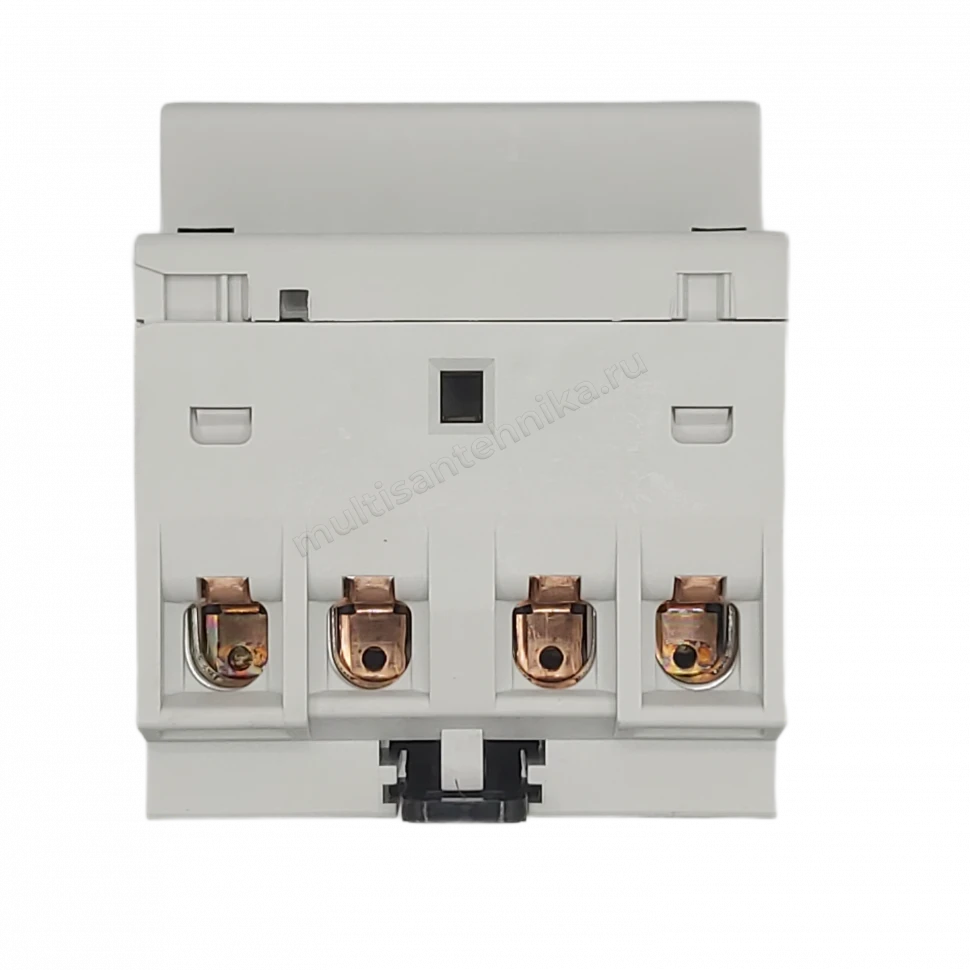

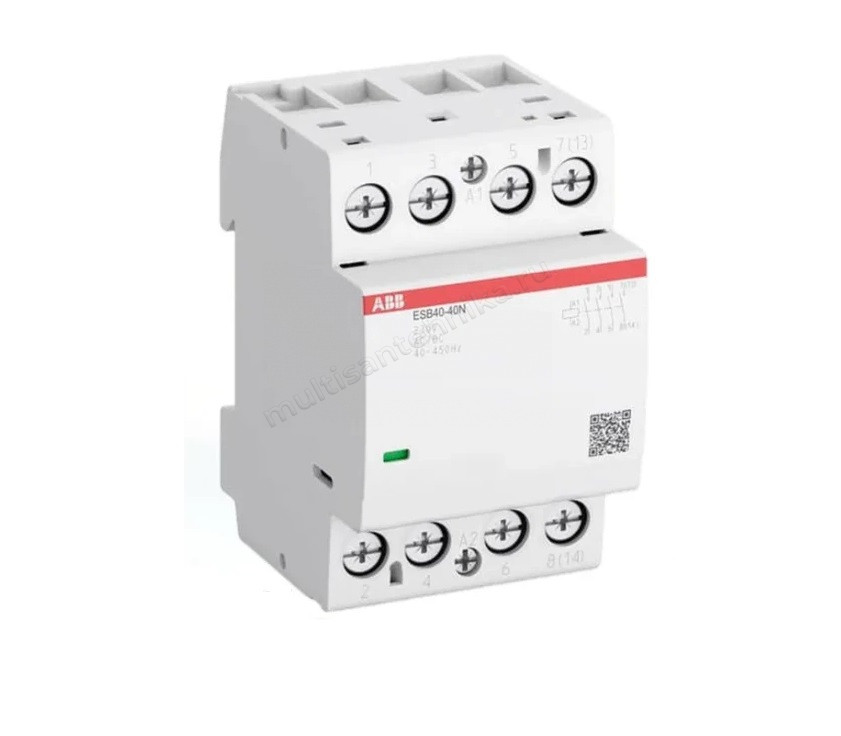

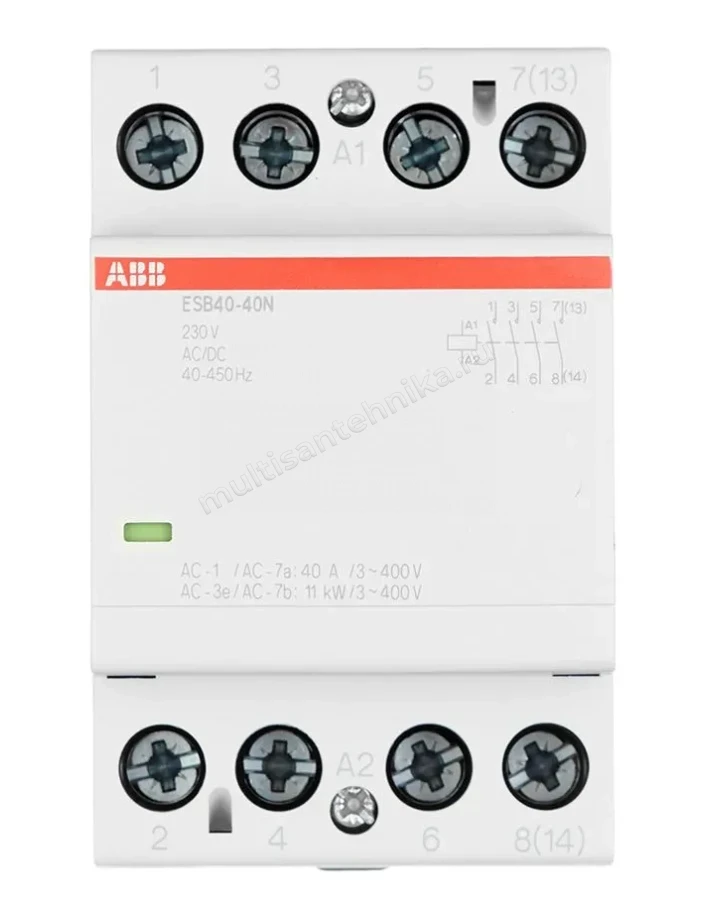

Контактор ABB ESB40-40N-06 модульный (40А АС-1, 4НО), катушка 230В AC/DC 1SAE341111R0640

Модульный контактор ABB ESB40‑40N‑06: надёжная коммутация четырёх цепей в едином корпусе

• Универсальное питание катушки 230 В AC/DC — совместимость с сетями переменного и постоянного тока без дополнительных преобразователей.
• Высокая нагрузочная способность — номинальный ток 40 А (AC‑1) подходит для активных и слабоиндуктивных нагрузок: мощных осветительных систем, отопления, вентиляции, насосов, электродвигателей.
• 4 независимых канала коммутации — возможность управлять четырьмя отдельными цепями одновременно, что особенно важно для:
  • систем распределения электроэнергии;
  • сложных схем автоматизации;
  • резервируемых систем;
  • многозонного освещения и климат‑контроля.
• Бесшумная работа — отсутствие гула и вибраций при срабатывании позволяет устанавливать контактор в жилых домах, офисах, гостиницах.
• Встроенная защита катушки — варистор предохраняет от импульсных перенапряжений (в т. ч. вызванных молнией или коммутационными процессами).
• Наглядный контроль — двухцветный механический индикатор чётко показывает состояние силовых полюсов (включён/отключён).

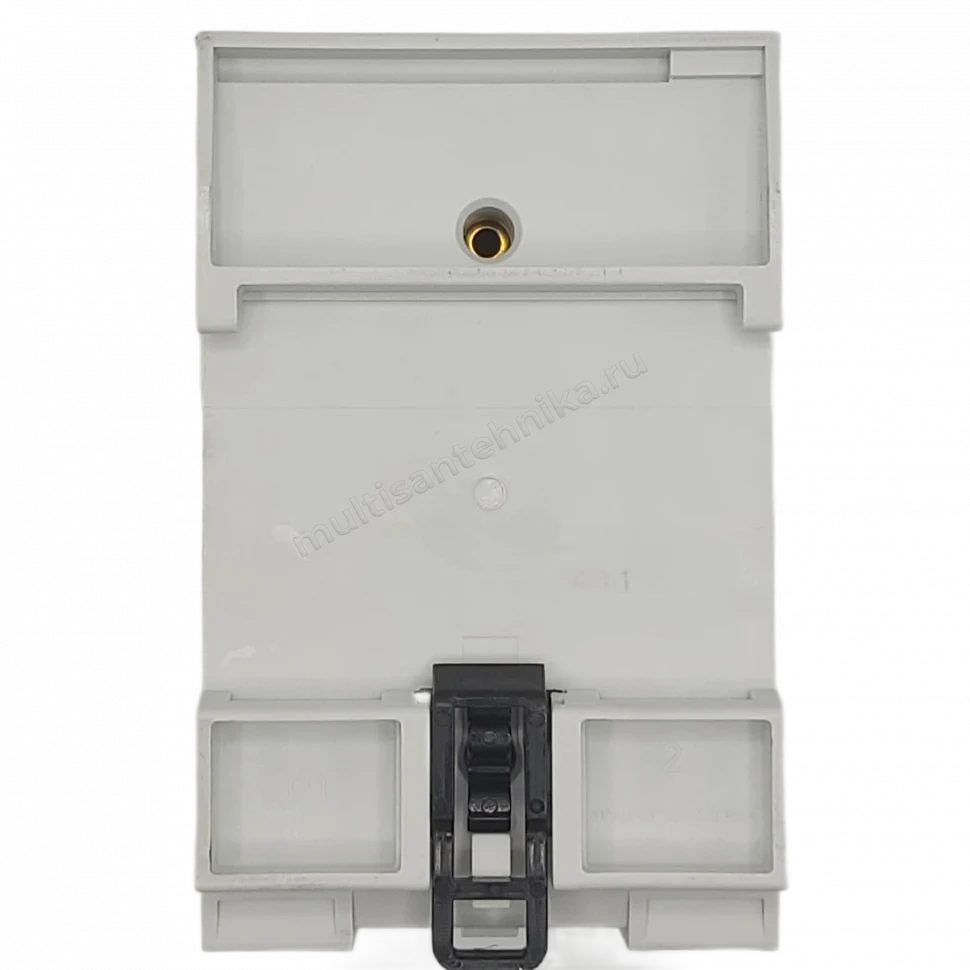

• Простота монтажа — установка на DIN‑рейку 35 мм, винтовые зажимы обеспечивают надёжное подключение проводов.
• Компактность — занимает всего 3 модуля DIN (ширина 54 мм), оптимально использует пространство в щите.

Где применяется

• управление многозонным освещением (жилые комплексы, ТЦ, склады, производственные цеха);
• коммутация отдельных фаз в трёхфазных системах;
• автоматизация промышленных процессов с разделением цепей управления;
• системы АВР (автоматического ввода резерва) с несколькими резервными линиями;
• управление группой насосов или вентиляторов с раздельным включением;
• распределительные щиты с необходимостью независимого контроля четырёх нагрузок;
• объекты с повышенными требованиями к надёжности (больницы, школы, дата‑центры, гостиницы);
• системы энергораспределения с разделением на функциональные зоны.

Технические характеристики

• Производитель: ABB.
• Серия: ESB.
• Модель: ESB40‑40N‑06.
• Артикул: 1SAE341111R0640.
• Номинальный ток (In): 40 А (AC‑1), 16 А (AC‑3).
• Напряжение катушки: 230 В AC/DC.
• Номинальное рабочее напряжение: 220–400 В, 50 Гц.
• Количество и тип контактов: 4НО (нормально открытые).
• Коммутационная способность:
  • на полюс (AC‑1): 9,2 кВт;
  • для трёхфазной нагрузки (AC‑1): 27,6 кВт;
  • на полюс (AC‑3): 3,5 кВт (для двигателей с короткозамкнутым ротором).
• Степень защиты: IP20.
• Способ монтажа: на DIN‑рейку 35 мм.
• Количество модулей DIN: 3.
• Ширина: 54 мм.
• Габариты (Ш × В × Г): 54 × 85 × 58 мм.
• Вес: 0,405 кг.
• Диапазон рабочих температур: от −25 °C до +55 °C.
• Максимальное сечение подключаемых кабелей:
  • силовые цепи: 25 мм²;
  • цепь катушки: 4 мм².
• Механическая износостойкость: 1×106 циклов.
• Электрическая износостойкость: 0,3×106 циклов.
• Номинальная включающая способность (AC‑3): $10\times Ie$.
• Номинальная отключающая способность (AC‑3): $8\times Ie$.
• Номинальное импульсное выдерживаемое напряжение: 6 кВ.
• Номинальное напряжение изоляции: 500 В.
• Момент затяжки винтов: 2{,}8\ \text{Н·м}.

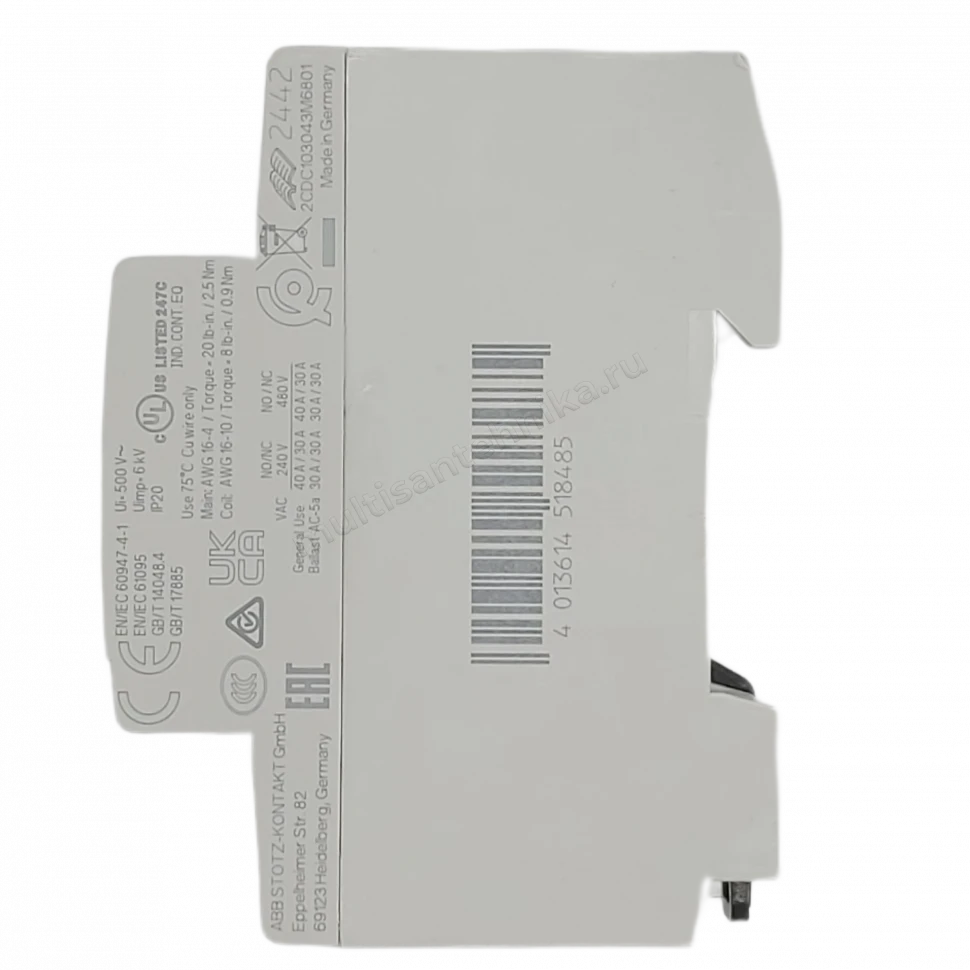

• Соответствие стандартам: IEC 60947‑4‑1, ГОСТ Р 50030.4.1.
• Страна‑изготовитель: Германия.
• Гарантия: 24 месяца.
• Срок службы: не менее 10 лет.

Особенности конструкции

• эргономичные винтовые зажимы — надёжное подключение проводов с защитой от ослабления контакта;
• прочный корпус из термостойкого пластика — устойчивость к механическим повреждениям и старению;
• чёткая маркировка параметров на корпусе — удобство идентификации и обслуживания;
• продуманная система вентиляции — эффективный теплоотвод при высоких нагрузках;
• модульная конструкция — лёгкость интеграции в щиты с другими модульными устройствами;
• совместимость с аксессуарами ABB — возможность расширения функционала (защитные крышки, дополнительные контакты);
• двухцветный индикатор состояния — мгновенная визуальная проверка положения контактов.

Обеспечьте надёжное и гибкое управление четырьмя электрическими цепями одновременно с контактором ABB ESB40‑40N‑06 — идеальным решением для сложных систем автоматизации и энергораспределения!
