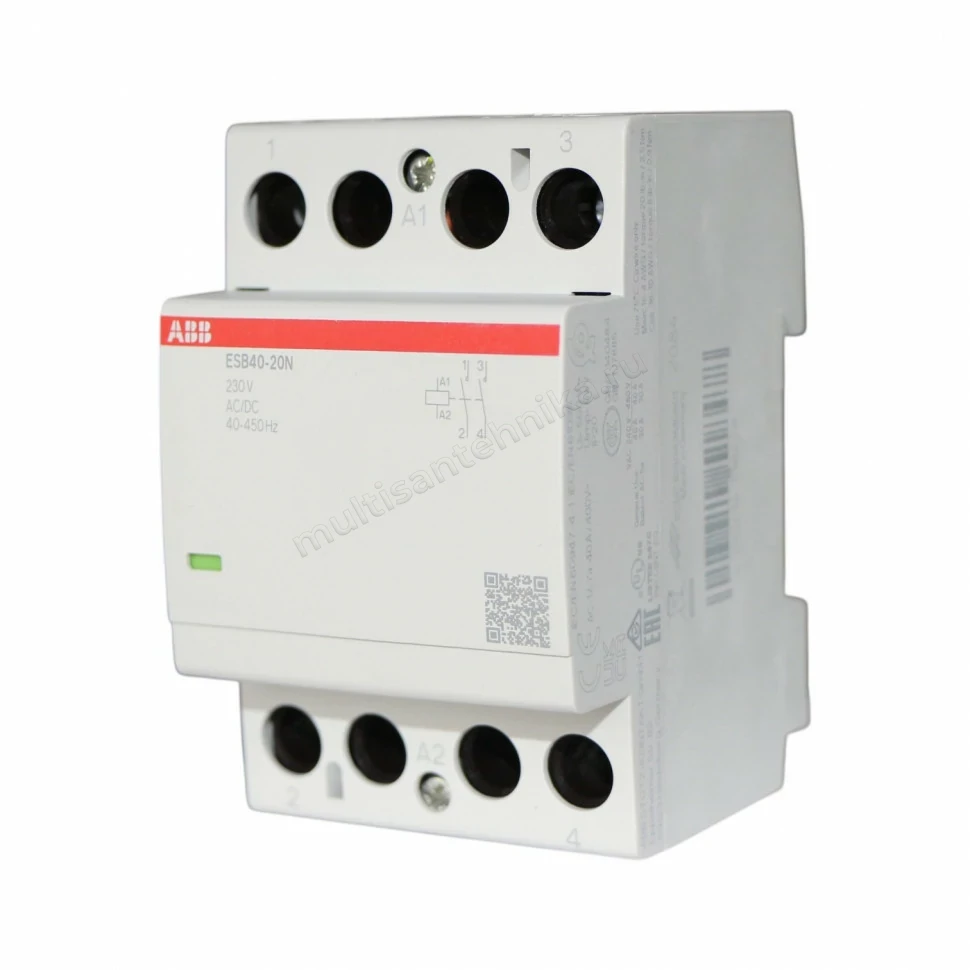

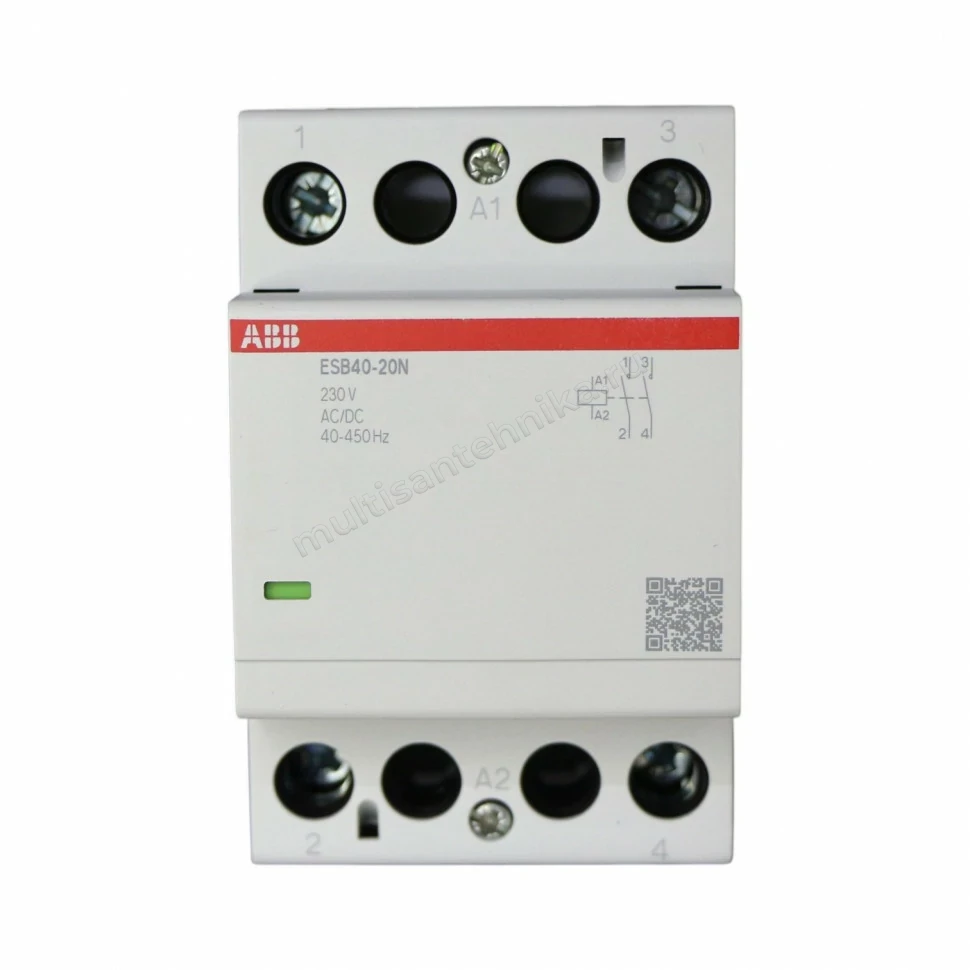

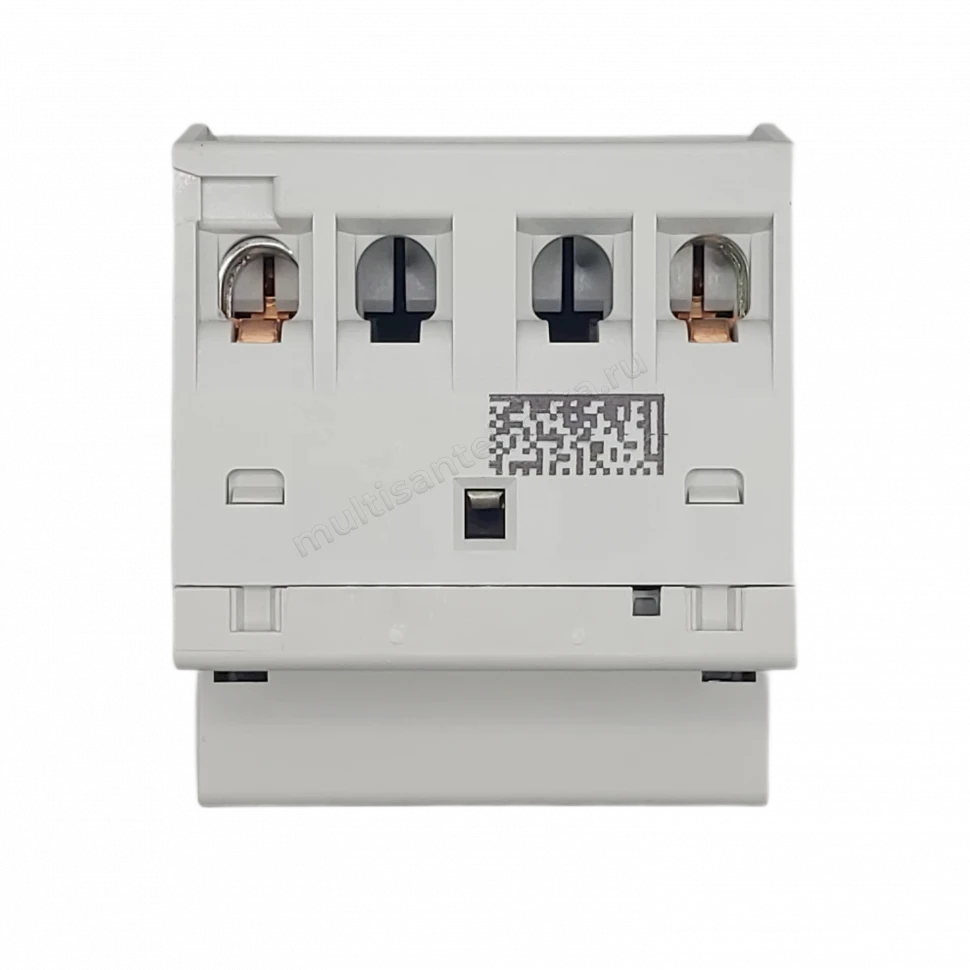

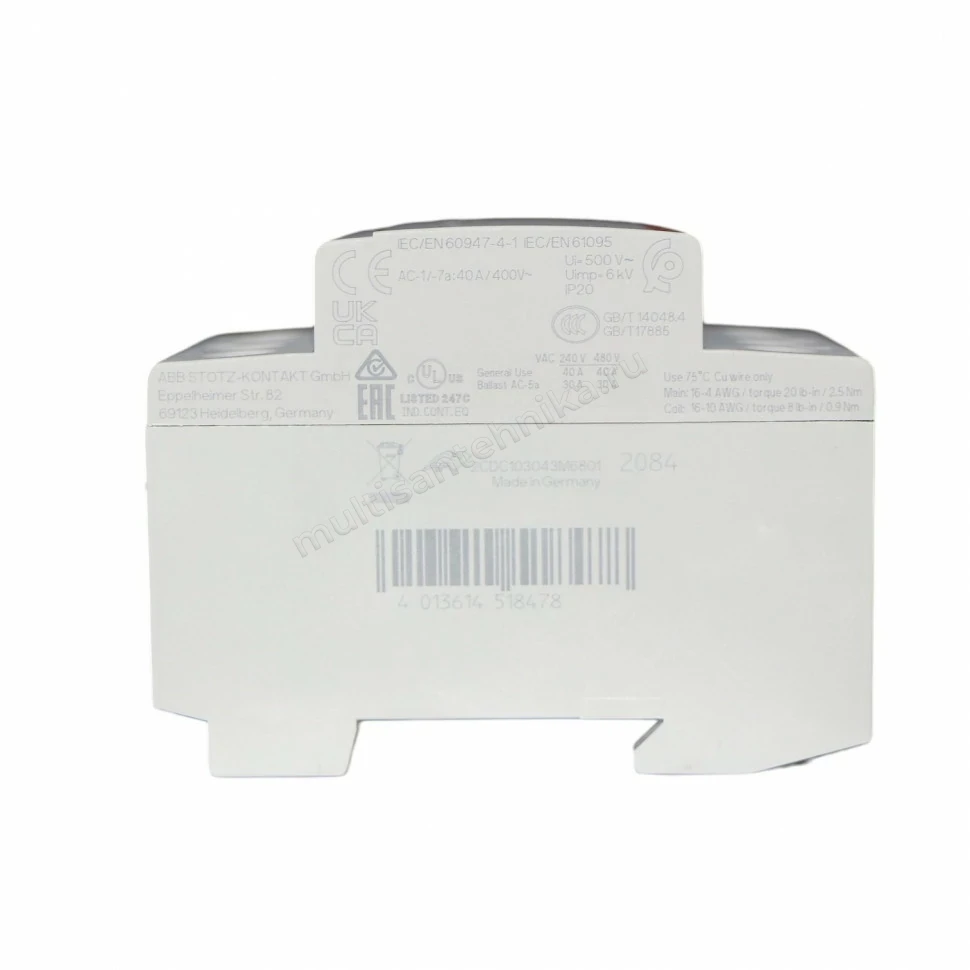

Контактор ABB ESB40-20N-06 модульный (40А АС-1, 2НО), катушка 230В AC/DC 1SAE341111R0620

Контактор модульный ABB ESB40‑20N‑06 (40 А AC‑1, 2НО), катушка 230 В AC/DC, артикул 1SAE341111R0620

• Катушка 230 В AC/DC — совместимость с сетями переменного и постоянного тока, простота интеграции в существующие системы электроснабжения без дополнительных преобразователей.
• Номинальный ток 40 А (AC‑1) — высокая мощность для коммутации активных и слабоиндуктивных нагрузок (мощные осветительные системы, отопительное оборудование, вентиляция, насосы, электродвигатели).
• 2 нормально открытых контакта (2НО) — надёжное управление двумя независимыми цепями, возможность построения резервируемых схем.
• Компактный дизайн (3 модуля DIN, ширина 54 мм) — оптимальное использование пространства в распределительном щите.
• Бесшумная работа — отсутствие гула и вибраций при срабатывании, подходит для установки в жилых помещениях, офисах, гостиницах.
• Встроенная защита катушки — варистор защищает от импульсных перенапряжений, в т. ч. вызванных молнией или коммутационными процессами.
• Двухцветный механический индикатор — чёткая визуальная идентификация состояния силовых полюсов (включён/отключён).
• Простота монтажа — установка на DIN‑рейку 35 мм, винтовые зажимы обеспечивают надёжное подключение проводов.
• Надёжность ABB — высокая механическая и электрическая износостойкость, рассчитанная на интенсивную эксплуатацию.
• Широкий диапазон рабочих температур — стабильная работа в условиях от −25∘C до +55∘C.
• Энергоэффективность — низкое потребление энергии катушкой управления.

Где применяется:

• управление мощными системами освещения в жилых домах, офисах, торговых центрах, складах;
• коммутация систем отопления и вентиляции с высокой мощностью;
• автоматизация промышленных процессов с мощными нагрузками;
• системы АВР (автоматического ввода резерва);
• управление насосным оборудованием и электродвигателями;
• распределительные щиты промышленных предприятий и коммерческих объектов;
• объекты с повышенными требованиями к надёжности: больницы, школы, гостиницы, дата‑центры, производственные цеха;
• системы энергораспределения с необходимостью коммутации нагрузок до 40 А.

Технические характеристики:

• Производитель: ABB.
• Серия: ESB.
• Модель: ESB40-20N-06.
• Артикул: 1SAE341111R0620.
• Номинальный ток (In): $40\text{А}$ (AC-1), $16\text{А}$ (AC-3).
• Напряжение катушки: $230\text{В}\text{AC/DC}$.
• Номинальное рабочее напряжение: $220–400\text{В}$, 50 Гц.
• Количество и тип контактов: 2НО (нормально открытые).
• Коммутационная способность:
  • на полюс (AC-1): $9,2\text{кВт}$;
  • для трёхфазной нагрузки (AC-1): $27,6\text{кВт}$;
  • на полюс (AC-3): $3,5\text{кВт}$ (для двигателей с короткозамкнутым ротором).
• Степень защиты: IP20.
• Способ монтажа: на DIN‑рейку 35 мм.
• Количество модулей DIN: 3.
• Ширина: $54\text{мм}$.
• Габариты (Ш × В × Г): $54\times 85\times 65\text{мм}$.
• Вес: $0,37\text{кг}$.
• Диапазон рабочих температур: от −25∘C до +55∘C.
• Максимальное сечение подключаемых кабелей:
  • силовые цепи: 25 мм2;
  • цепь катушки: 4 мм2.
• Механическая износостойкость: 1×106 циклов.
• Электрическая износостойкость: 0,3×106 циклов.
• Номинальная включающая способность (AC-3): 10×Ie.
• Номинальная отключающая способность (AC-3): 8×Ie.
• Номинальное импульсное выдерживаемое напряжение: $6\text{кВ}$.
• Номинальное напряжение изоляции: $500\text{В}$.
• Момент затяжки винтов: 2{,}8\ \text{Н·м}.
• Соответствие стандартам: IEC 60947‑4‑1, ГОСТ Р 50030.4.1.
• Страна‑изготовитель: Германия.
• Гарантия: 24 месяца.
• Срок службы: не менее 10 лет.

Особенности конструкции:

• эргономичные винтовые зажимы — надёжное подключение проводов с защитой от ослабления контакта;
• прочный корпус из термостойкого пластика — устойчивость к механическим повреждениям и старению;
• чёткая маркировка параметров на корпусе — удобство идентификации и обслуживания;
• продуманная система вентиляции — эффективный теплоотвод при высоких нагрузках;
• модульная конструкция — лёгкость интеграции в щиты с другими модульными устройствами;
• совместимость с аксессуарами ABB — возможность расширения функционала (защитные крышки, дополнительные контакты);
• двухцветный индикатор состояния — мгновенная визуальная проверка положения контактов.

Обеспечьте надёжное и эффективное управление мощными электрическими цепями с контактором ABB ESB40‑20N‑06 — универсальным решением для современных систем автоматизации и энергораспределения с высокими требованиями к нагрузочной способности!
