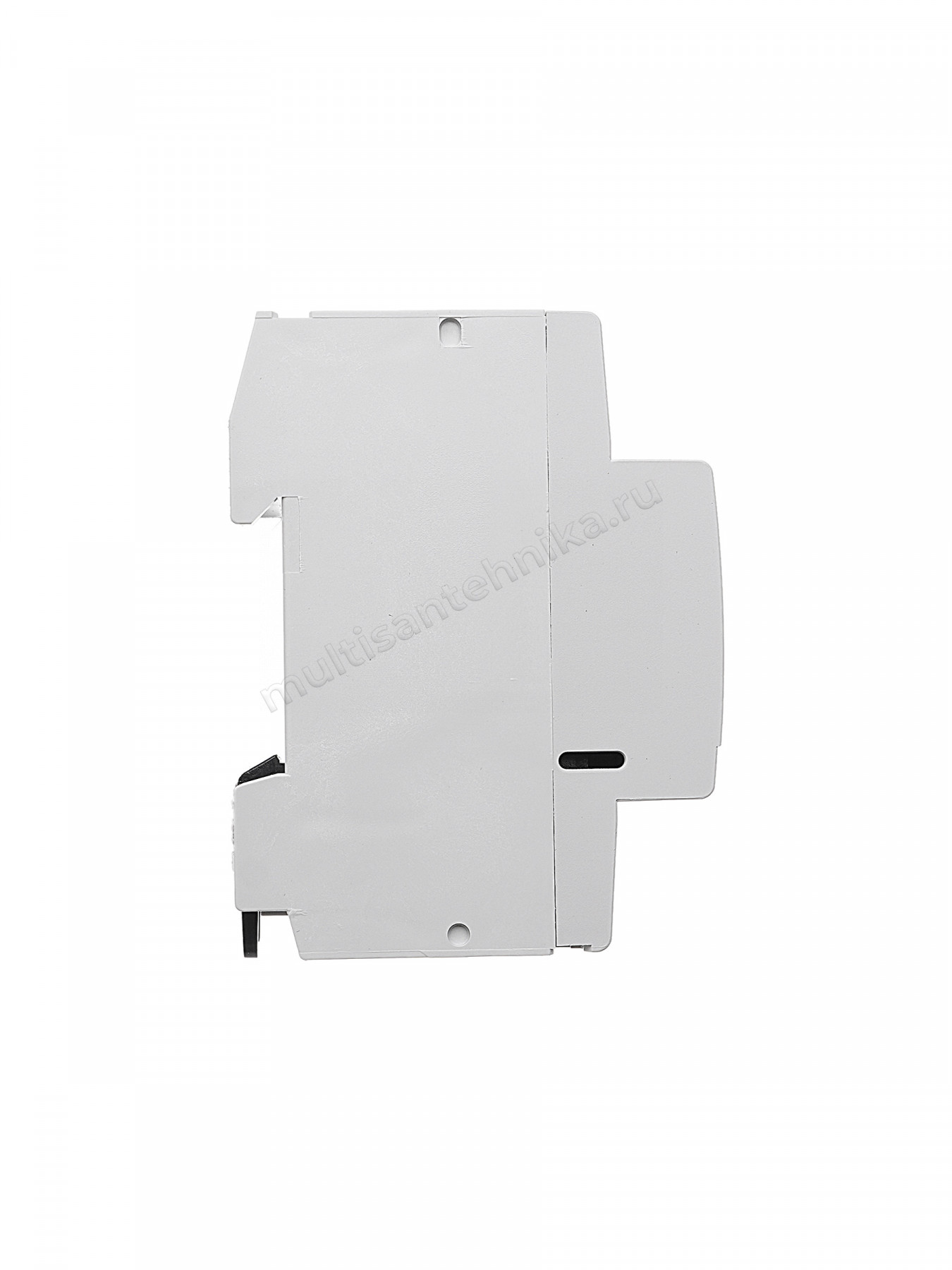

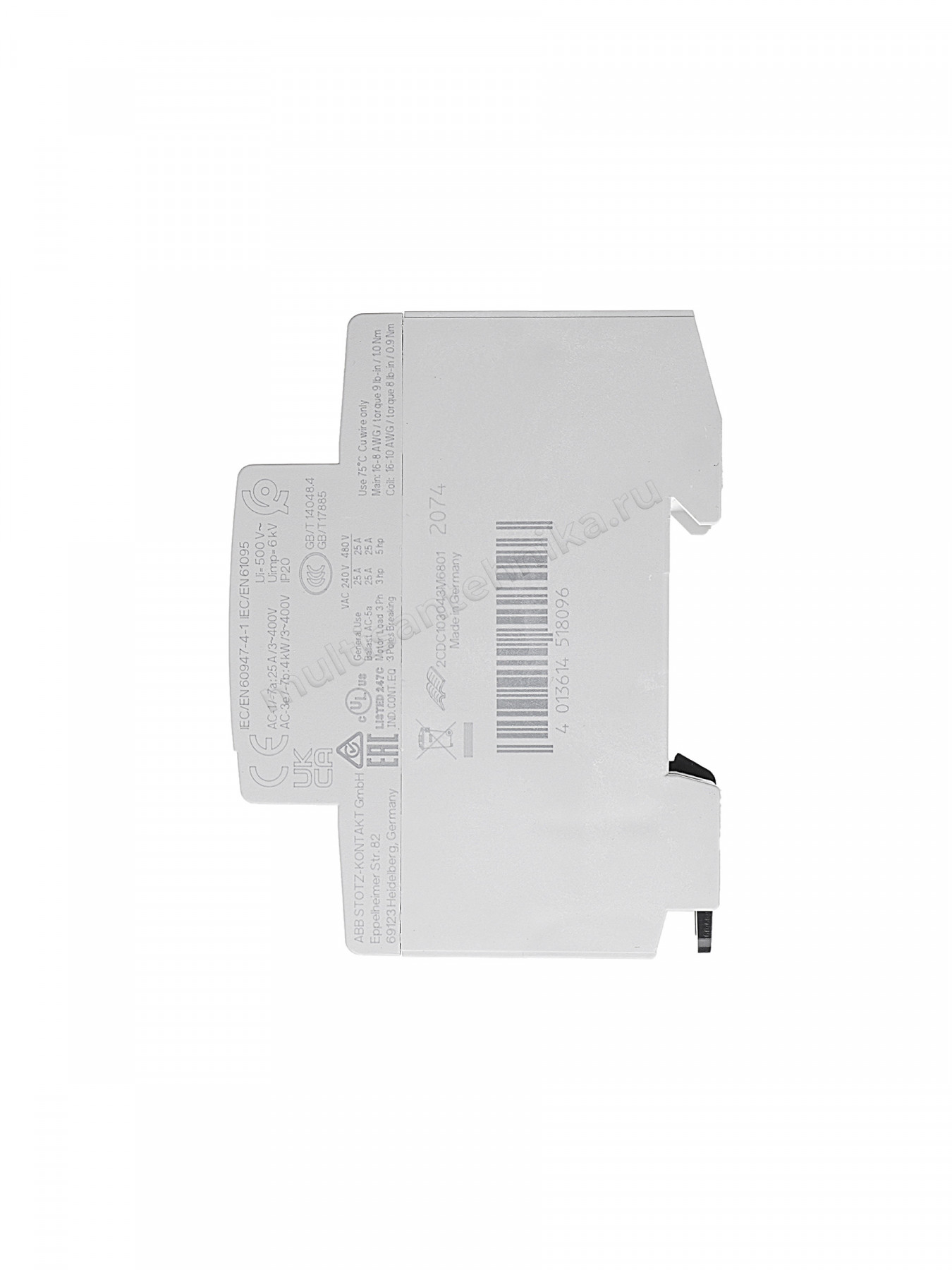

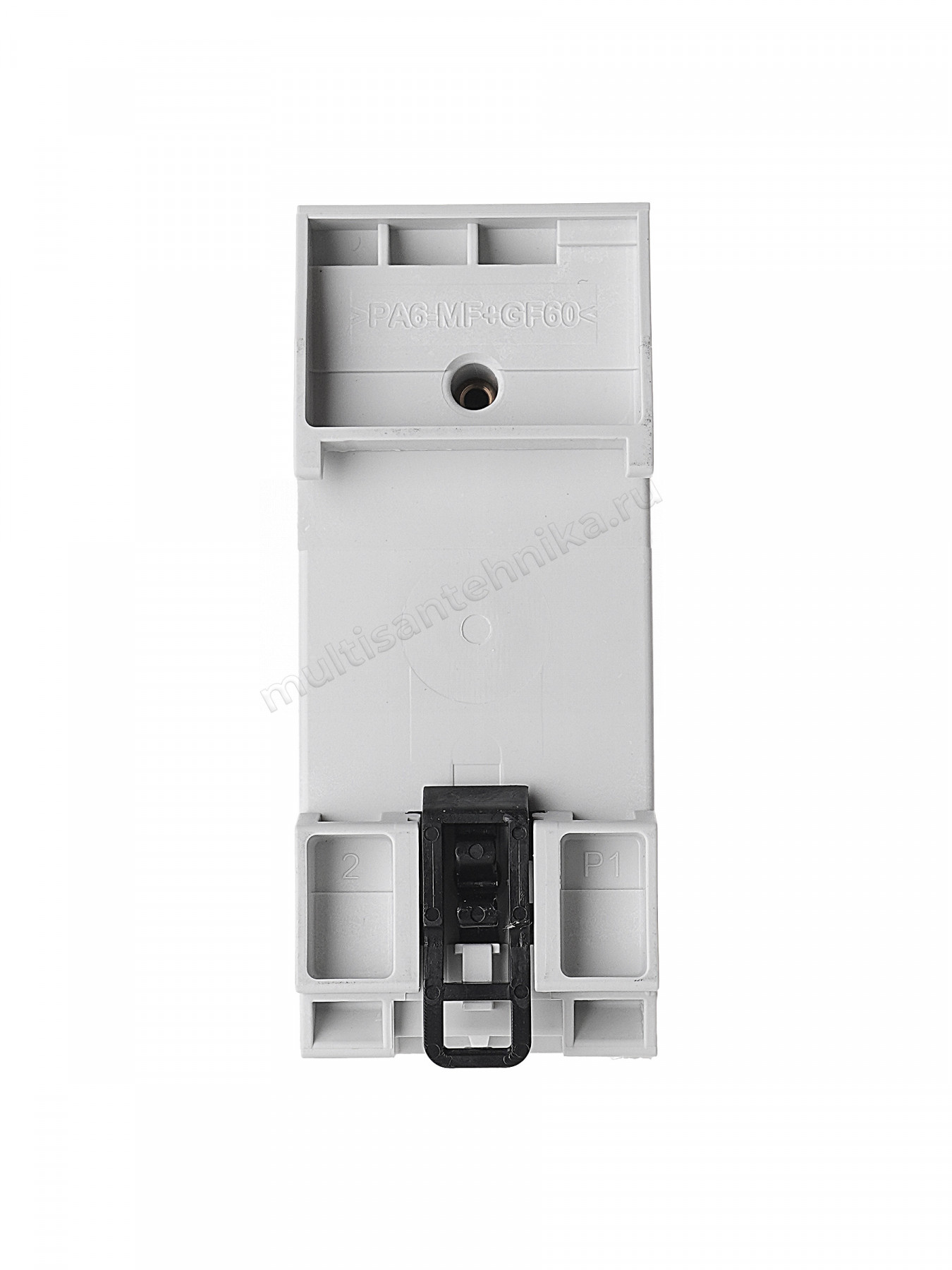

Контактор ABB ESB25-40N-14 модульный (25А АС-1, 4НО), катушка 12В AC/DC 1SAE231111R1440

Контактор модульный ABB ESB25‑40N‑14 (25 А AC‑1, 4НО), катушка 12 В AC/DC, артикул 1SAE231111R1440

Низковольтная катушка 12 В AC/DC — совместимость с сетями переменного и постоянного тока, простота интеграции в системы с низковольтным питанием (системы «умного дома», сигнализации, охранно‑пожарные системы, системы управления освещением и климатом).

Номинальный ток 25 А (AC‑1) — достаточная мощность для коммутации активных и слабоиндуктивных нагрузок (освещение, обогрев, вентиляция, насосы, электродвигатели малой мощности).

4 нормально открытых контакта (4НО) — возможность одновременного управления четырьмя независимыми цепями, сокращение количества устройств в электрощите.

Компактный дизайн (2 модуля DIN, ширина 36 мм) — экономия места в распределительном щите при сохранении высокой функциональности.

Бесшумная работа — отсутствие гула и вибраций при срабатывании, подходит для установки в жилых помещениях, офисах, гостиницах.

Встроенная защита катушки — варистор защищает от импульсных перенапряжений, в т. ч. вызванных молнией или коммутационными процессами.

Двухцветный механический индикатор — чёткая визуальная идентификация состояния силовых полюсов (включён/отключён).

Простота монтажа — установка на DIN‑рейку 35 мм, винтовые зажимы обеспечивают надёжное подключение проводов.

Надёжность ABB — высокая механическая и электрическая износостойкость, рассчитанная на интенсивную эксплуатацию.

Широкий диапазон рабочих температур — стабильная работа в условиях от −25 ∘ C до +55 ∘ C.

Низкое энергопотребление катушки — экономия электроэнергии в системах с постоянным включением.

Где применяется:

системы «умного дома» и домашней автоматизации;

управление группами освещения (по зонам, этажам, помещениям);

коммутация систем отопления и вентиляции с разделением на контуры;

автоматизация технологических процессов с одновременным включением нескольких устройств;

системы АВР (автоматического ввода резерва) с низковольтным управлением;

управление насосным оборудованием (каскадное включение насосов);

промышленные установки с распределённым управлением нагрузками;

распределительные щиты с ограниченным пространством;

объекты с повышенными требованиями к уровню шума и надёжности: жилые дома, офисы, гостиницы, больницы, школы, торговые центры, склады, производственные цеха;

системы безопасности и сигнализации с низковольтными контроллерами.

Технические характеристики:

Производитель: ABB.

Серия: ESB.

Модель: ESB25-40N-14.

Артикул: 1SAE231111R1440.

Номинальный ток (I n
): 25 А (AC-1), 9 А (AC-3).

Напряжение катушки: 12 В AC/DC.

Номинальное рабочее напряжение: 220–400 В, 50 Гц.

Количество и тип контактов: 4НО (нормально открытые).

Коммутационная способность:

на полюс (AC-1): 5,8 кВт;

для трёхфазной нагрузки (AC-1): 17,3 кВт;

на полюс (AC-3): 1,3 кВт (для двигателей с короткозамкнутым ротором);

максимальная мощность диодного освещения на полюс: 100 Вт.

Степень защиты: IP20.

Способ монтажа: на DIN‑рейку 35 мм.

Количество модулей DIN: 2.

Ширина: 36 мм.

Габариты (Ш × В × Г): 36×85×58 мм.

Вес: 0,245 кг.

Диапазон рабочих температур: от −25 ∘ C до +55 ∘ C.

Максимальное сечение подключаемых кабелей:

силовые цепи: 10 мм 2 ;

цепь катушки: 4 мм 2 .

Механическая износостойкость: 1×10 6 циклов.

Электрическая износостойкость: 0,3×10 6 циклов.

Номинальная включающая способность (AC-3): 10×I e
.

Номинальная отключающая способность (AC-3): 8×I e
.

Номинальное импульсное выдерживаемое напряжение: 6 кВ.

Номинальное напряжение изоляции: 500 В.

Момент затяжки винтов: 1\ \text{Н·м}.

Соответствие стандартам: IEC 60947‑4‑1, ГОСТ Р 50030.4.1.

Страна‑изготовитель: Германия.

Гарантия: 24 месяца.

Срок службы: не менее 10 лет.

Особенности конструкции:

эргономичные винтовые зажимы — надёжное подключение проводов с защитой от ослабления контакта;

прочный корпус из термостойкого пластика — устойчивость к механическим повреждениям и старению;

чёткая маркировка параметров на корпусе — удобство идентификации и обслуживания;

продуманная система вентиляции — эффективный теплоотвод при нагрузках;

модульная конструкция — лёгкость интеграции в щиты с другими модульными устройствами;

совместимость с аксессуарами ABB — возможность расширения функционала (защитные крышки, дополнительные контакты);

двухцветный индикатор состояния — мгновенная визуальная проверка положения контактов.

Обеспечьте надёжное и гибкое управление электрическими цепями с контактором ABB ESB25‑40N‑14 — компактным и энергоэффективным решением для современных систем автоматизации с низковольтным управлением и необходимостью одновременной коммутации нескольких нагрузок!
