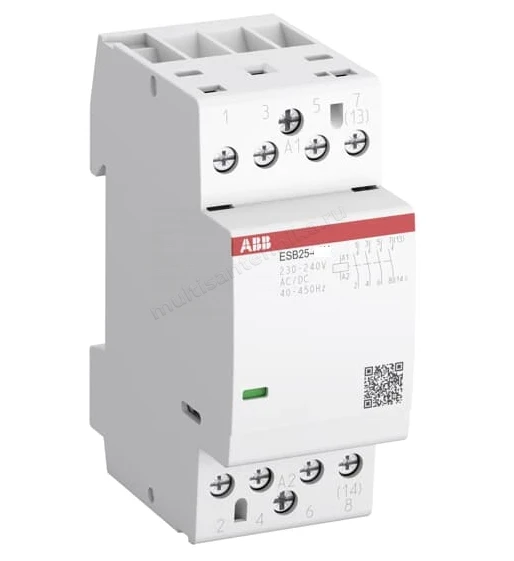

Контактор ABB ESB25-31N-06 модульный (25А АС-1, 3НО+1НЗ), катушка 230В AC/DC 1SAE231111R0631

Контактор модульный ABB ESB25‑31N‑06 (25 А AC‑1, 3НО+1НЗ), катушка 230 В AC/DC, артикул 1SAE231111R0631

• Катушка 230 В AC/DC — совместимость с сетями переменного и постоянного тока, простота интеграции в существующие системы электроснабжения без дополнительных преобразователей.
• Номинальный ток 25 А (AC‑1) — достаточная мощность для коммутации активных и слабоиндуктивных нагрузок (освещение, обогрев, вентиляция, насосы, электродвигатели).
• Комбинированный набор контактов (3НО + 1НЗ) — гибкость построения схем: одновременное включение трёх цепей и отключение одной, реализация функций переключения, блокировки и резервирования.
• Компактный дизайн (2 модуля DIN, ширина 36 мм) — экономия места в распределительном щите при сохранении высокой функциональности.
• Бесшумная работа — отсутствие гула и вибраций при срабатывании, подходит для установки в жилых помещениях, офисах, гостиницах.
• Встроенная защита катушки — варистор защищает от импульсных перенапряжений, в т. ч. вызванных молнией или коммутационными процессами.
• Двухцветный механический индикатор — чёткая идентификация состояния силовых полюсов (включён/отключён).
• Простота монтажа — установка на DIN‑рейку 35 мм, винтовые зажимы обеспечивают надёжное подключение проводов.
• Надёжность ABB — высокая механическая и электрическая износостойкость, рассчитанная на интенсивную эксплуатацию.
• Широкий диапазон рабочих температур — стабильная работа в условиях от −25∘C до +55∘C.

Где применяется:

• управление группами освещения в жилых домах, офисах, торговых центрах;
• коммутация систем отопления и вентиляции с дублированием цепей безопасности;
• автоматизация технологических процессов с необходимостью переключения между режимами работы;
• системы АВР (автоматического ввода резерва);
• схемы взаимной блокировки оборудования;
• управление насосным оборудованием и маломощными электродвигателями;
• распределительные щиты с ограниченным пространством и повышенными требованиями к функциональности;
• объекты с повышенными требованиями к уровню шума и надёжности (жилые дома, гостиницы, больницы, школы).

Технические характеристики:

• Производитель: ABB.
• Серия: ESB.
• Модель: ESB25-31N-06.
• Артикул: 1SAE231111R0631.
• Номинальный ток (In): $25\text{А}$ (AC-1), $9\text{А}$ (AC-3).
• Напряжение катушки: $230\text{В}\text{AC/DC}$.
• Номинальное рабочее напряжение: $220–400\text{В}$, 50 Гц.
• Количество и тип контактов: 3НО (нормально открытые) + 1НЗ (нормально замкнутый).
• Степень защиты: IP20.
• Способ монтажа: на DIN‑рейку 35 мм.
• Количество модулей DIN: 2.
• Ширина: $36\text{мм}$.
• Габариты (Ш × В × Г): $36\times 85\times 58\text{мм}$.
• Вес: $0,235\text{кг}$.
• Диапазон рабочих температур: от −25∘C до +55∘C.
• Максимальное сечение подключаемых кабелей:
  • силовые цепи: 10 мм2;
  • цепь катушки: 4 мм2.
• Механическая износостойкость: 1×106 циклов.
• Электрическая износостойкость: 0,3×106 циклов.
• Номинальная включающая способность (AC-3): 10×Ie.
• Номинальная отключающая способность (AC-3): 8×Ie.
• Номинальное импульсное выдерживаемое напряжение: $6\text{кВ}$.
• Номинальное напряжение изоляции: $500\text{В}$.
• Момент затяжки винтов: 1\ \text{Н·м}.
• Соответствие стандартам: IEC 60947‑4‑1, ГОСТ Р 50030.4.1.
• Страна‑изготовитель: Германия.
• Гарантия: 24 месяца.
• Срок службы: не менее 10 лет.

Особенности конструкции:

• эргономичные винтовые зажимы — надёжное подключение проводов с защитой от ослабления контакта;
• прочный корпус из термостойкого пластика — устойчивость к механическим повреждениям и старению;
• чёткая маркировка параметров на корпусе — удобство идентификации и обслуживания;
• продуманная система вентиляции — эффективный теплоотвод при нагрузках;
• модульная конструкция — лёгкость интеграции в щиты с другими модульными устройствами;
• совместимость с аксессуарами ABB — возможность расширения функционала (защитные крышки, дополнительные контакты);
• двухцветный индикатор состояния — мгновенная визуальная проверка положения контактов.

Обеспечьте гибкое и надёжное управление электрическими цепями с контактором ABB ESB25‑31N‑06 — универсальным решением для современных систем автоматизации с повышенными требованиями к гибкости коммутации и безопасности!
