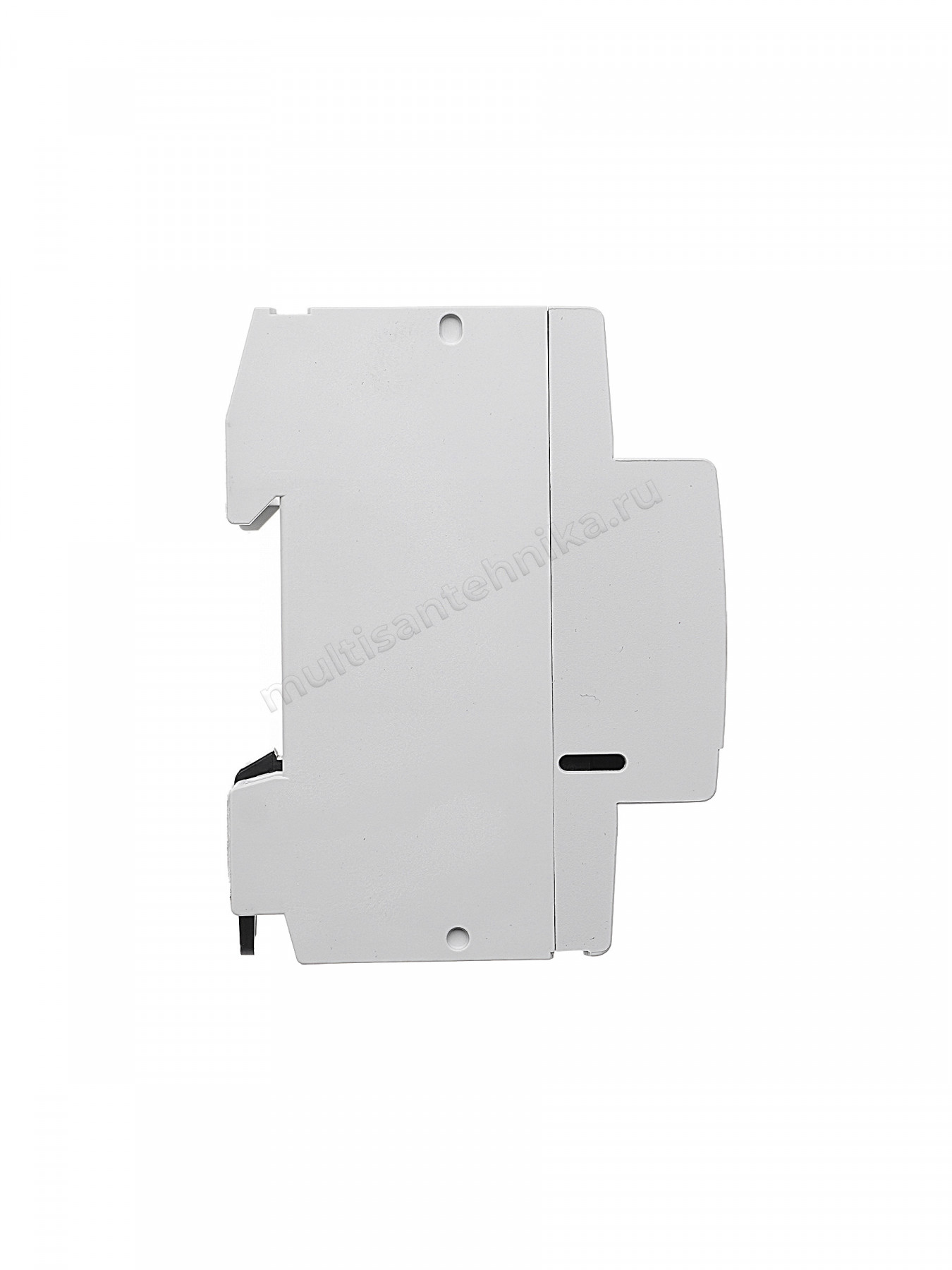

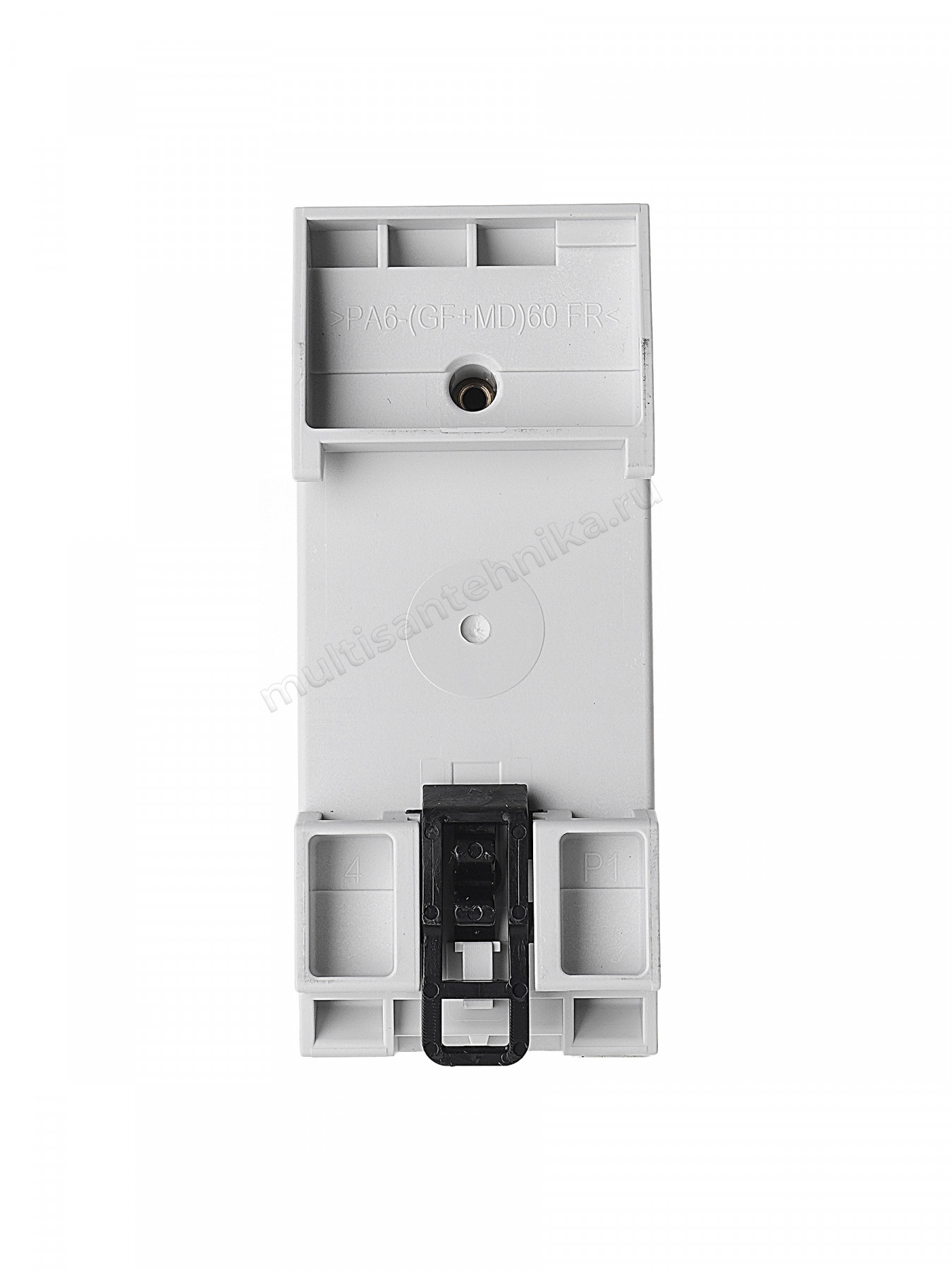

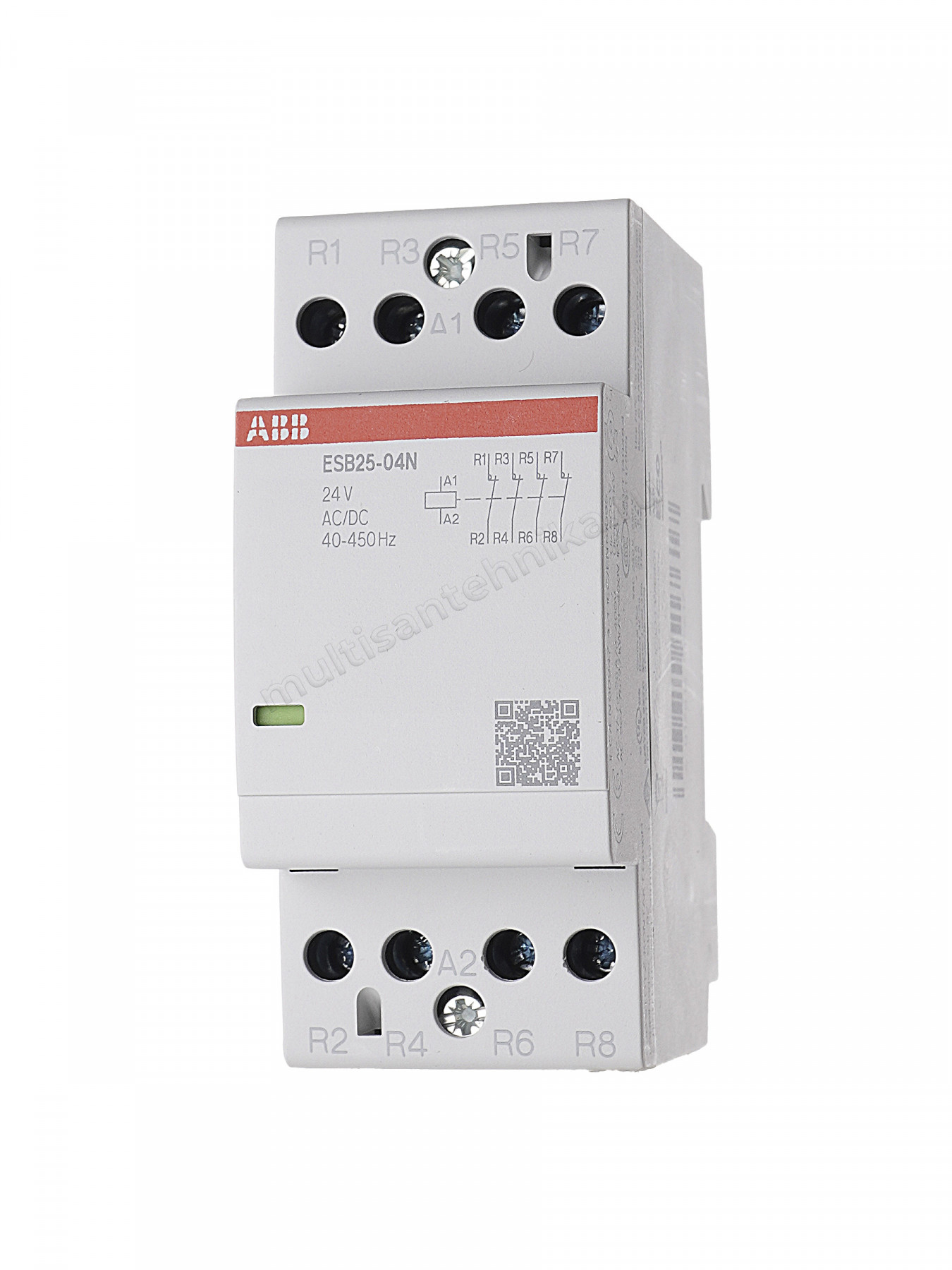

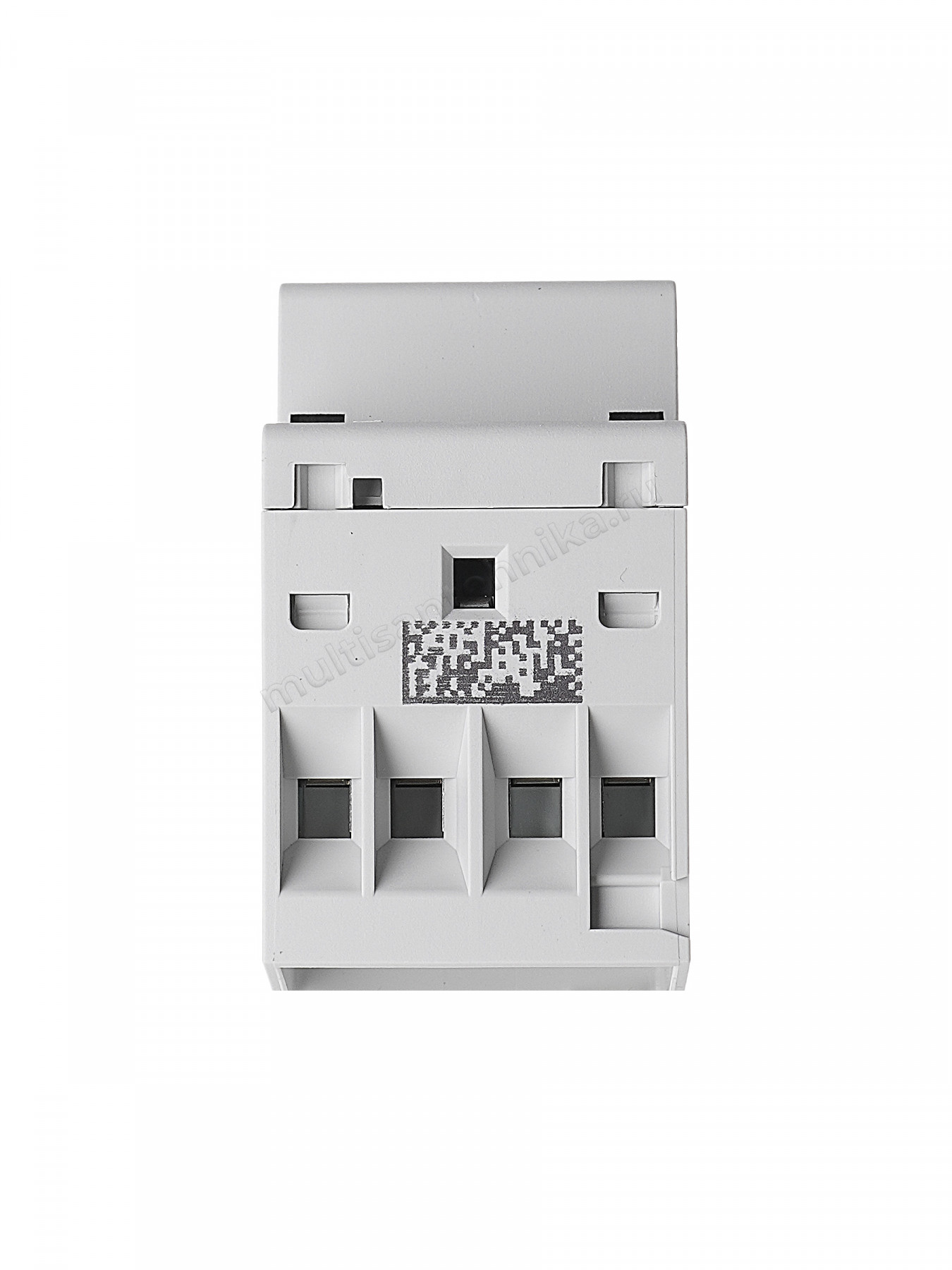

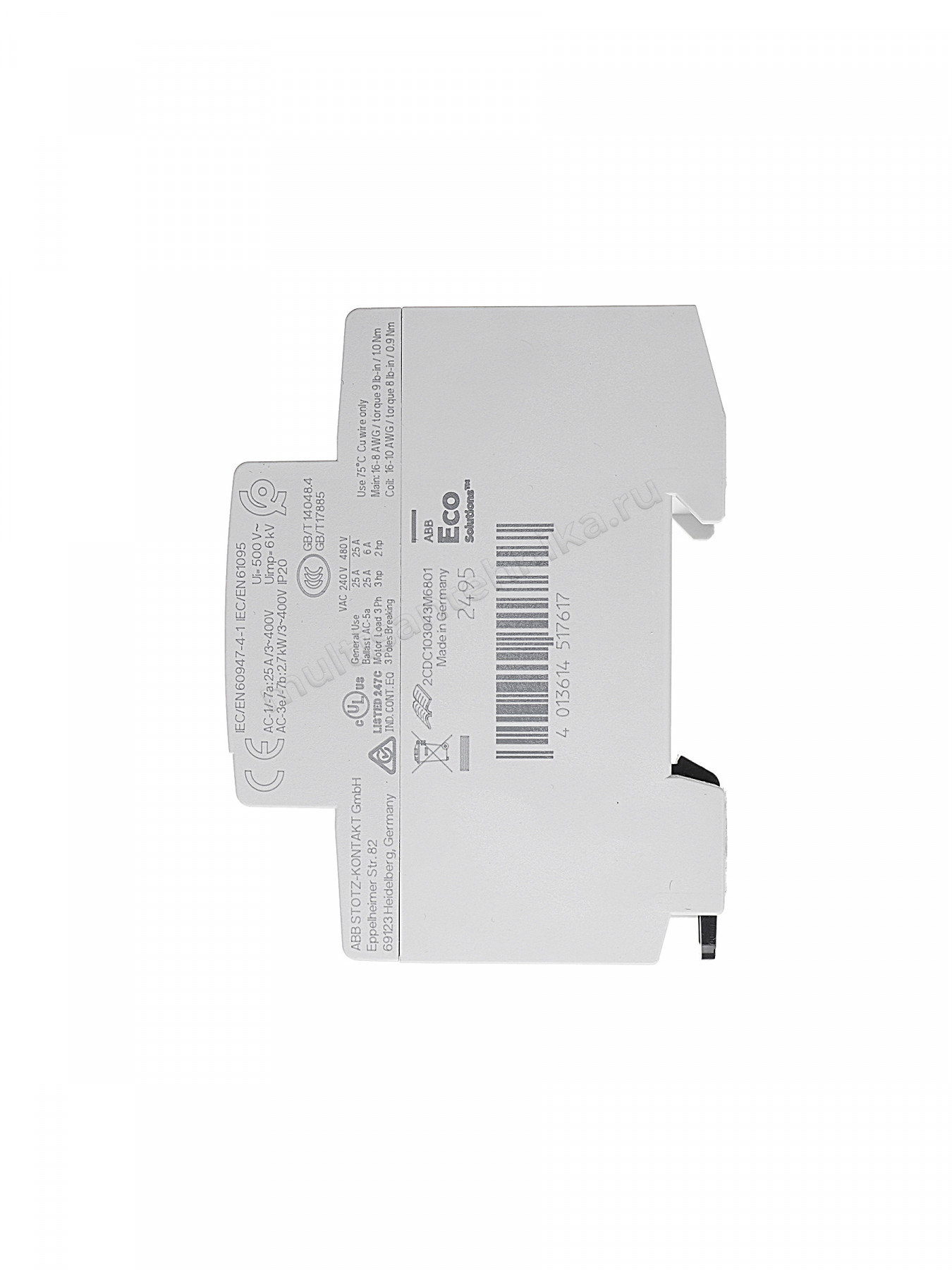

Контактор ABB ESB25-04N-01 модульный (25А АС-1, 4НЗ), катушка 24В AC/DC 1SAE231111R0104

Контактор модульный ABB ESB25‑04N‑01 (25 А AC‑1, 4НЗ), катушка 24 В AC/DC, артикул 1SAE231111R0104

• Низковольтная катушка 24 В AC/DC — совместимость с сетями переменного и постоянного тока, простота интеграции в системы с низковольтным питанием (системы безопасности, сигнализации, автоматизации).
• Номинальный ток 25 А (AC‑1) — достаточная мощность для коммутации активных и слабоиндуктивных нагрузок.
• 4 нормально замкнутых контакта (4НЗ) — возможность одновременного управления или отключения нескольких цепей, повышенная безопасность за счёт «нормально замкнутой» логики.
• Компактный дизайн (2 модуля DIN, ширина 36 мм) — разумный баланс между функциональностью и экономией места в распределительном щите.
• Бесшумная работа — отсутствие гула и вибраций при срабатывании, подходит для установки в жилых помещениях, офисах, гостиницах.
• Встроенная защита катушки — варистор защищает от импульсных перенапряжений, в т. ч. вызванных молнией.
• Индикатор состояния контактов — визуальная проверка положения силовых контактов (включён/отключён).
• Простота монтажа — установка на DIN‑рейку 35 мм, винтовые зажимы обеспечивают надёжное подключение проводов.
• Надёжность ABB — высокая механическая и электрическая износостойкость, рассчитанная на интенсивную эксплуатацию.
• Широкий диапазон рабочих температур — стабильная работа в условиях от −40∘C до +80∘C.

Где применяется:

• системы аварийного отключения оборудования (аварийные кнопки, цепи безопасности);
• схемы блокировки и защиты, где требуется размыкание цепи в штатном состоянии;
• управление освещением с функцией принудительного отключения;
• коммутация систем отопления и вентиляции с дублированием цепей безопасности;
• автоматизация технологических процессов с необходимостью «нормально замкнутой» логики;
• системы АВР (автоматического ввода резерва) с низковольтным управлением;
• распределительные щиты с повышенными требованиями к безопасности;
• объекты с повышенными требованиями к уровню шума и надёжности.

Технические характеристики:

• Производитель: ABB.
• Серия: ESB.
• Модель: ESB25-04N-01.
• Артикул: 1SAE231111R0104.
• Номинальный ток (In): $25\text{А}$ (AC-1).
• Напряжение катушки: $24\text{В}\text{AC/DC}$.
• Номинальное напряжение: $230\text{В}$, 50 Гц.
• Количество и тип контактов: 4НЗ (нормально замкнутые).
• Степень защиты: IP20.
• Способ монтажа: на DIN‑рейку 35 мм (TH35-7.5).
• Количество модулей DIN: 2.
• Ширина: $36\text{мм}$.
• Габариты (Ш × В × Г): $36\times 85\times 58\text{мм}$.
• Вес: $0,245\text{кг}$.
• Диапазон рабочих температур: от −40∘C до +80∘C.
• Максимальное сечение подключаемых кабелей:
  • главная цепь: 2×1,5–4 мм2;
  • цепь катушки: 2×1–2,5 мм2.
• Механическая износостойкость: 1×106 циклов.
• Электрическая износостойкость (AC-7b): $340000$ циклов.
• Номинальная включающая способность (AC-3): 10×Ie.
• Номинальная отключающая способность (AC-3): 8×Ie.
• Номинальное импульсное выдерживаемое напряжение: $6\text{кВ}$.
• Номинальное напряжение изоляции: $500\text{В}$.
• Момент затяжки главной цепи: 1\ \text{Н·м}.
• Соответствие стандартам: IEC 60947‑4‑1, IEC 60335‑2‑40 A2L.
• Страна‑изготовитель: Финляндия.
• Гарантия: 24 месяца.
• Срок службы: не менее 10 лет.

Особенности конструкции:

• эргономичные винтовые зажимы — надёжное подключение проводов с защитой от ослабления контакта;
• прочный корпус из термостойкого пластика — устойчивость к механическим повреждениям и старению;
• чёткая маркировка параметров на корпусе — удобство идентификации и обслуживания;
• продуманная система вентиляции — эффективный теплоотвод при нагрузках;
• модульная конструкция — лёгкость интеграции в щиты с другими модульными устройствами;
• совместимость с аксессуарами ABB — возможность расширения функционала (защитные крышки, дополнительные контакты).
