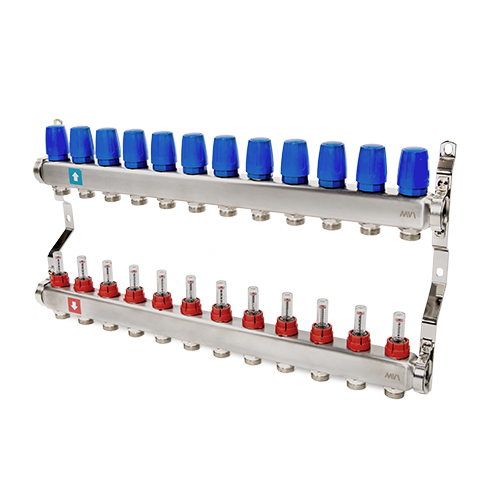

Коллекторная группа MVI из нержавеющей стали в сборе с расходомерами, 12 вых. MS.512.06

Коллекторные блоки MVI предназначены для распределения потока рабочей среды систем водяного отопления по потребителям. При этом под «потребителем» понимается отдельный нагревательный прибор

или группа приборов, контур или петля «теплого пола», отдельные части или ветви системы.
Коллекторный блок объединяет в себе подающий и обратный коллекторы из нержавеющей стали, ручные настроечные клапаны c расходомерами, термостатические клапаны (с возможностью установки электротермического сервопривода) и крепежные кронштейны.
Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4" (НР).
Сборку коллекторного блока и присоединение трубопроводов следует
производить с использования герметизирующих материалов (ФУМ, лен
и т.п).
Балансировка контуров теплого пола производится с помощью
настроечных клапанов с расходометрами. Настройка (балансировка)
производится при включенном циркуляционном насосе. Для этого
необходимо выполнить последующую последовательность действий:
1. Снять фиксатор (красного цвета) (поз.11)
2. Полностью перекрыть расходомер до перемещения поплавка (5)
на позицию «0».
3. Выставить требуемое значение расхода путем обратного вращения
втулки (2)
4. Зафиксировать настройку красным колпачком (11)

Термостатические клапаны должны находиться на обратном коллекторе, а расходомеры с регулировочными клапанами – на подающем.
