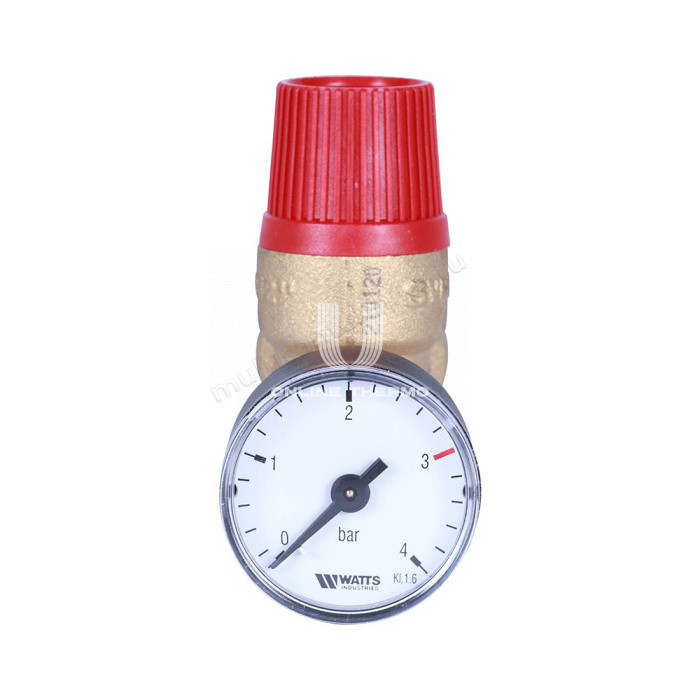

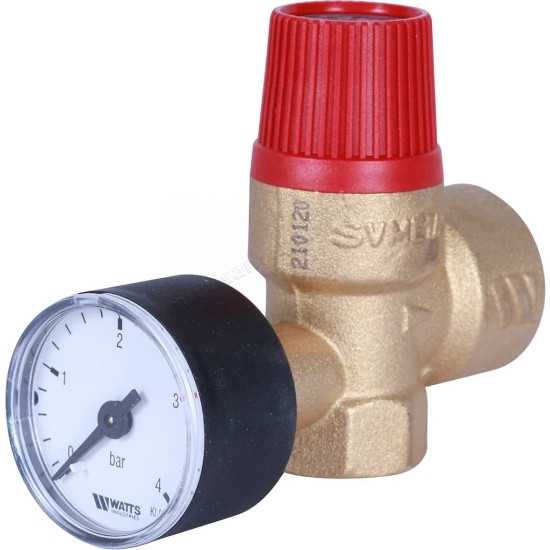

Клапан Stout предохранительный с манометром 1/2" 3 бар SVS-0002-003015

Клапан STOUT предохранительный с манометром SVS‑0002‑003015 — комплексная защита и контроль давления в системе

Ключевые преимущества

• Комбинированное решение. Объединение предохранительного клапана и манометра в одном узле: не нужно отдельно подбирать и монтировать приборы, меньше соединений — меньше потенциальных мест протечек.
• Наглядный контроль давления. Встроенный манометр даёт возможность отслеживать рабочие параметры системы в реальном времени — это помогает вовремя заметить отклонения и предотвратить аварийные ситуации.
• Точная уставка 3 бар. Оптимальна для большинства закрытых систем отопления и ГВС, где рабочее давление обычно держится в диапазоне 1,5–2,5 бар, а защита требуется при умеренных пиках.
• Компактность и типовой монтаж. Небольшие габариты и стандартная трубная резьба 1/2″ позволяют устанавливать узел даже в стеснённых местах.
• Надёжные материалы. Латунный корпус устойчив к коррозии и циклическим нагрузкам; уплотнения — из термостойкого эластомера; стекло манометра — ударопрочное.
• Функция ручного подрыва. Поворотная рукоятка (или колпачок) клапана позволяет принудительно приоткрывать затвор и проверять его подвижность — это важно для профилактики залипания.
• Термостойкость. Узел рассчитан на работу с теплоносителем температурой до +120 °C — подходит для систем отопления, ГВС и ряда технологических контуров.

Технические характеристики

• Артикул: SVS‑0002‑003015.
• Тип: предохранительный клапан с манометром.
• Условный диаметр (DN): 15 мм.
• Присоединительная резьба: внутренняя 1/2″.
• Давление срабатывания: 3 бар (заводская настройка).
• Диапазон шкалы манометра: обычно 0–6 бар (оптимально для контроля бытовых систем).
• Максимальная температура рабочей среды: до +120 °C.
• Материал корпуса: латунь.
• Материал уплотнений: термостойкий эластомер.
• Стекло манометра: ударопрочное.
• Вес: около 0,35–0,4 кг (с учётом манометра).
• Гарантия: 2 года.
• Расчётный срок службы: свыше 10 лет при соблюдении правил эксплуатации и периодической проверке работоспособности.

Оптимальные сценарии применения

• Обвязка настенных и напольных котлов. Позволяет одновременно защищать котёл от избыточного давления и контролировать параметры системы — удобно для оперативного управления.
• Бойлеры и накопительные водонагреватели. Предотвращает разрушение бака при перегреве и резком росте давления; манометр помогает отслеживать стабильность работы.
• Типовые закрытые системы отопления. Уставка 3 бар и шкала манометра 0–6 бар хорошо согласуются с параметрами бытовых систем (рабочее давление 1,5–2,5 бар).
• Участки с ограниченным пространством. Комбинированный узел экономит место по сравнению с раздельной установкой клапана и манометра.
• Коллекторные узлы и распределительные гребёнки. Дополнительный уровень защиты и наглядный контроль в разветвлённых системах.
• Пусконаладка и опрессовка. Позволяет контролировать пиковые значения давления и своевременно сбрасывать излишки при испытаниях, фиксируя фактические показатели по манометру.

Принцип работы

В нормальных условиях затвор клапана удерживается пружиной в закрытом положении — сбросной канал герметично перекрыт, а стрелка манометра отображает текущее давление в системе. При достижении 3 бар сила давления рабочей среды преодолевает усилие пружины: затвор приоткрывается, и избыточный объём сбрасывается через дренажный патрубок. После снижения давления ниже порога клапан автоматически закрывается. Манометр при этом продолжает показывать актуальное значение — это позволяет оценить динамику изменения давления и эффективность срабатывания защиты. Функция ручного подрыва позволяет принудительно проверять подвижность затвора — это обязательная процедура при регламентном обслуживании.

Рекомендации по монтажу и эксплуатации

• Соблюдайте направление потока. Устанавливайте строго по стрелке на корпусе — иначе клапан не будет работать корректно, а показания манометра могут быть некорректными.
• Организуйте дренаж. Сбросной патрубок обязательно соедините с канализацией или приёмной ёмкостью: сброс теплоносителя на пол недопустим.
• Не ставьте запорную арматуру между клапаном и защищаемым оборудованием. Кран или вентиль на этом участке полностью блокирует защитную функцию и создаёт риск аварии.
• Используйте подходящие уплотнители. Для резьбовых соединений применяйте сантехнический лён с пастой либо ФУМ‑ленту, рассчитанную на высокие температуры и давление.
• Проверяйте работоспособность не реже 1 раза в год. Выполняйте ручной подрыв при рабочем давлении системы, чтобы убедиться в подвижности затвора и отсутствии залипания.
• Контролируйте герметичность, чистоту седла и состояние манометра. При появлении протечек, следов коррозии, отложений либо при нестабильных или явно ошибочных показаниях манометра узел подлежит замене.
• Убедитесь, что уставка 3 бар соответствует параметрам вашей системы. Если рабочее давление близко к порогу срабатывания, возможны частые сбросы; если система рассчитана на более высокое давление, нужен клапан с другой уставкой.

Типичные ошибки при эксплуатации

• Установка шарового крана между клапаном и источником давления. Делает защиту бесполезной и создаёт потенциально опасную ситуацию.
• Отсутствие дренажной линии. Сброс теплоносителя на пол приводит к затоплению, порче отделки и невозможности визуально оценить срабатывание клапана.
• Игнорирование периодических проверок. Со временем затвор может залипнуть из‑за накипи, коррозии или шлама — в критической ситуации клапан не откроется.
• Перетяжка резьбовых соединений. Избыточное усилие деформирует корпус, седло или посадочное место манометра, что приводит к протечкам и искажению показаний.
• Монтаж против потока либо в труднодоступном месте. Усложняет обслуживание, снижает надёжность защиты и может привести к некорректной работе.
• Несоответствие уставки параметрам системы. Клапан на 3 бар не подходит для высоконапорных контуров; в системах с рабочим давлением, близким к 3 бар, он будет срабатывать слишком часто.
• Эксплуатация при неисправном манометре. Ошибочные показания лишают смысла функцию контроля давления — узел нужно заменить.

Выбирайте предохранительный клапан STOUT SVS‑0002‑003015, если требуется не только защита системы от избыточного давления, но и постоянный визуальный контроль параметров: комбинированная конструкция с манометром, резьба 1/2″ и уставка 3 бар делают его удобным решением для типовой обвязки котла, бойлера и распределительных узлов.
