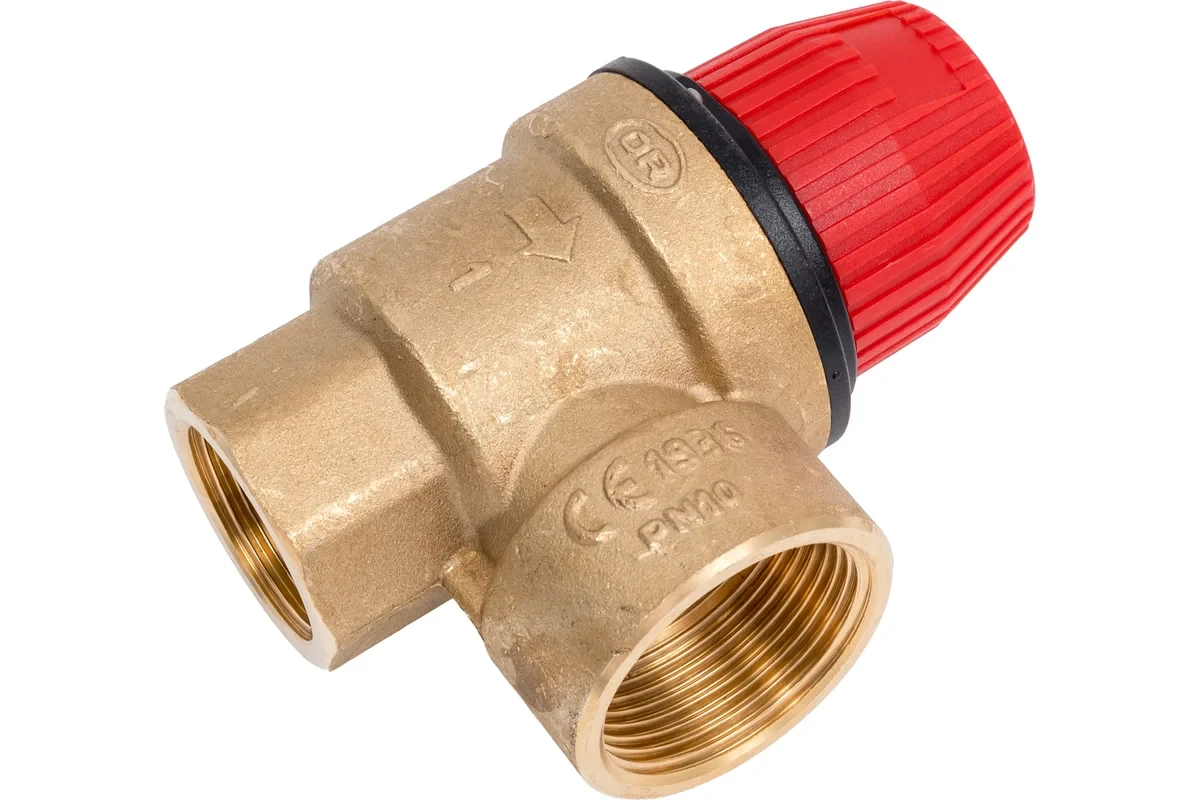

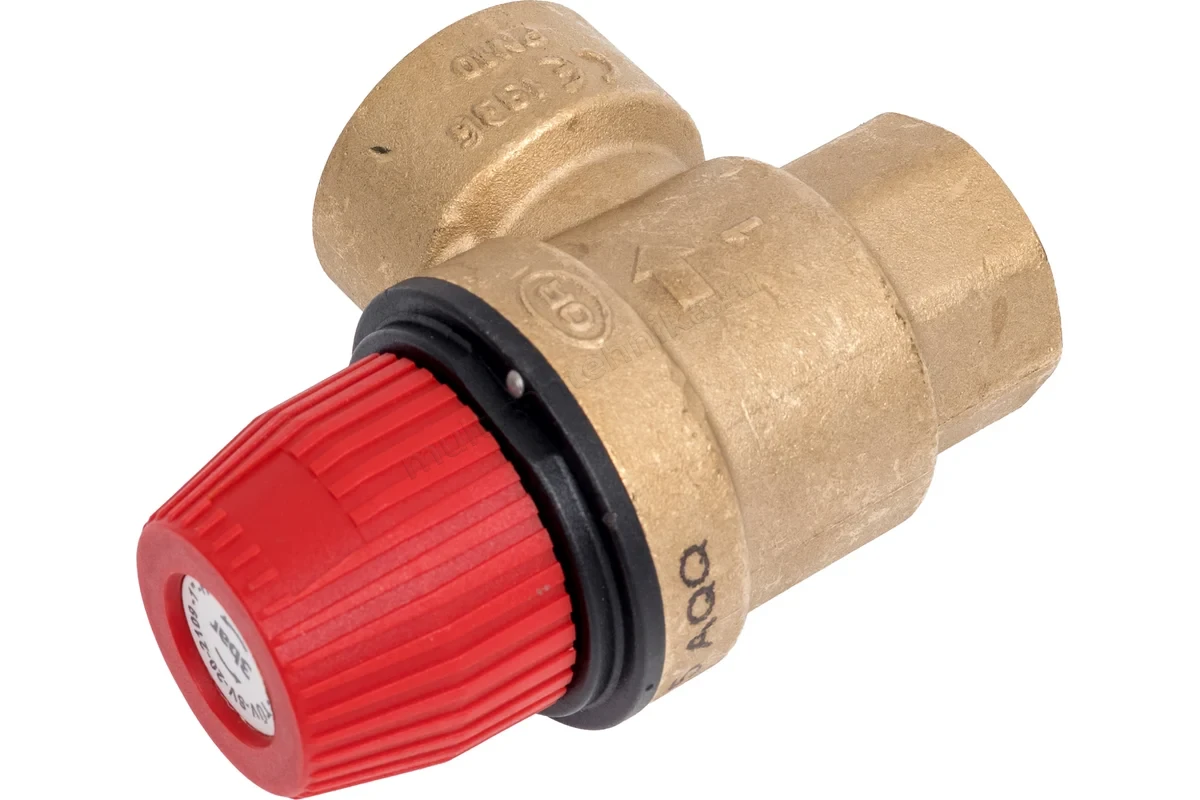

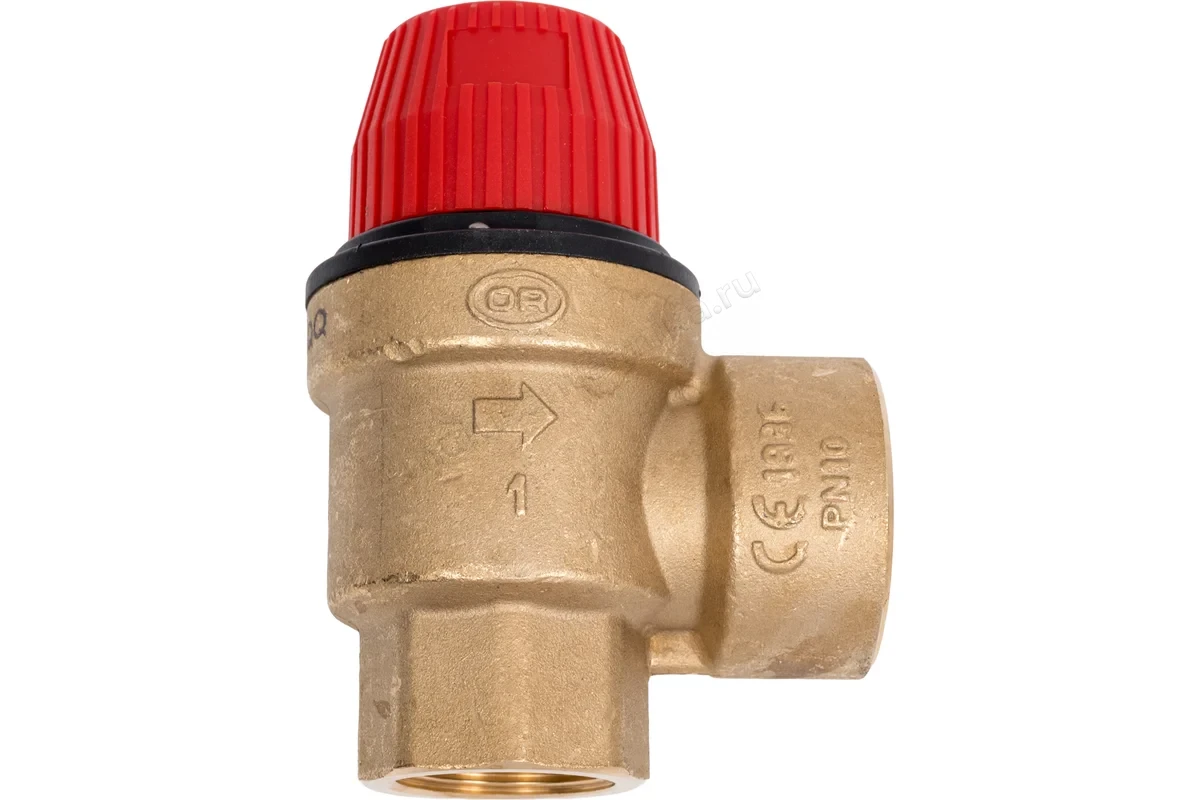

Клапан Stout предохранительный 3 бар SVS 1"x1 1/4"для систем отопления SVS-0010-003025

Клапан STOUT предохранительный — надёжная защита систем отопления от избыточного давления

Ключевые преимущества

• Гарантированная защита оборудования. Автоматически сбрасывает избыточное давление, не допуская разрушения элементов системы при перегреве или резком росте давления.
• Чёткая настройка срабатывания. Заводская уставка рассчитана на типовые параметры систем отопления; при необходимости клапан можно проверить и проконтролировать в рамках регламентного обслуживания.
• Совместимость с типовыми системами. Подходит для большинства настенных и напольных котлов, бойлеров и распределительных коллекторов.
• Надёжные материалы. Корпус и ответственные элементы выполнены из латуни, устойчивой к коррозии и циклическим нагрузкам.
• Простота монтажа. Стандартные резьбовые соединения позволяют быстро установить клапан в нужном узле системы.
• Визуальный контроль работы. Конструкция предусматривает возможность ручного подрыва (проверки) для контроля исправности клапана.
• Долговечность уплотнений. Используются термостойкие эластомеры, рассчитанные на длительную работу в горячей воде.

Технические характеристики

• Тип: предохранительный клапан для систем отопления и ГВС.
• Давление срабатывания: 3 бар (заводская настройка).
• Максимальная рабочая температура: до +120 °C.
• Материал корпуса: латунь.
• Материал уплотнений: термостойкий эластомер.
• Пропускная способность: рассчитана на сброс избыточного объёма теплоносителя при аварийном росте давления в типовых бытовых системах.
• Класс герметичности: соответствует требованиям к предохранительной арматуре для закрытых систем.
• Гарантия: 2 года.
• Расчётный срок службы: свыше 10 лет при соблюдении правил эксплуатации и периодической проверке работоспособности.

Оптимальные сценарии применения

• Защита настенного или напольного котла. Устанавливается на подающей или обратной линии рядом с котлом как основной элемент безопасности.
• Системы ГВС с бойлером косвенного нагрева. Предотвращает рост давления при нагреве воды и термическом расширении.
• Закрытые системы водяного отопления. Защищает трубопровод и радиаторы от превышения давления, особенно при неисправностях автоматики или завоздушивании.
• Коллекторные узлы и распределительные гребенки. Используется как дополнительный уровень защиты в сложных разводках.
• Временные и испытательные схемы. Может применяться при опрессовке и пусконаладке для контроля пиковых значений давления.

Принцип работы

При нормальном давлении в системе клапан закрыт: усилие пружины удерживает затвор в седле, герметично перекрывая сбросной канал. При росте давления до порогового значения (3 бар) сила давления теплоносителя преодолевает усилие пружины — затвор приоткрывается, и избыточный объём воды сбрасывается через дренажный патрубок в канализацию либо в приёмную ёмкость. После снижения давления ниже порога клапан автоматически закрывается. Функция ручного подрыва позволяет периодически проверять исправность механизма: поворотом рукоятки принудительно приоткрывают затвор и убеждаются в отсутствии залипания и нормальной работе уплотнений.

Рекомендации по монтажу и эксплуатации

• Устанавливайте строго по стрелке на корпусе. Направление потока должно совпадать с маркировкой — это гарантирует корректную работу затвора.
• Размещайте в доступном месте. Клапан должен быть легко доступен для осмотра и ручной проверки.
• Подключайте дренажную линию. Сбросной патрубок обязательно соединяют с дренажом или приёмной ёмкостью: прямой слив на пол недопустим.
• Используйте уплотнительные материалы. Для герметизации резьбы применяйте сантехнический лён с пастой либо ФУМ‑ленту, подходящую для систем отопления.
• Не устанавливайте запорную арматуру между клапаном и защищаемым оборудованием. Это нарушает принцип работы предохранительного устройства и создаёт риск аварии.
• Проверяйте работоспособность не реже 1 раза в год. Выполняйте ручной подрыв при рабочем давлении системы (или при плановом обслуживании) для контроля подвижности затвора.
• Соблюдайте температурный режим. Клапан рассчитан на температуру до +120 °C — не используйте его в паровых или перегретых средах.
• Контролируйте состояние уплотнений и чистоту седла. При появлении протечек или залипания затвора клапан подлежит замене.

Типичные ошибки при эксплуатации

• Установка шарового крана между клапаном и котлом. Это полностью блокирует защитную функцию клапана и делает систему потенциально опасной.
• Отсутствие дренажной линии. Сброс теплоносителя на пол приводит к порче отделки, риску затопления и невозможности оценить срабатывание клапана.
• Игнорирование периодической проверки. Со временем затвор может залипнуть из‑за накипи и коррозии — клапан не сработает в аварийной ситуации.
• Несоответствие давления настройки параметрам системы. Если в системе расчётное давление выше 3 бар, требуется клапан с другой уставкой.
• Перетяжка резьбового соединения. Избыточное усилие при монтаже может деформировать корпус или седло, что приведёт к протечкам.
• Использование неподходящих уплотнителей. Материалы, не рассчитанные на высокую температуру, теряют герметичность и вызывают течи.
• Монтаж в перевёрнутом положении или против потока. Клапан не сможет корректно срабатывать, а при ручном подрыве возможна неконтролируемая разгерметизация.

Выбирайте предохранительный клапан, если требуется надёжная и простая в монтаже защита системы отопления или ГВС от превышения давления: латунный корпус, чёткая уставка 3 бар и возможность ручной проверки делают его оптимальным решением для типовых бытовых систем.
