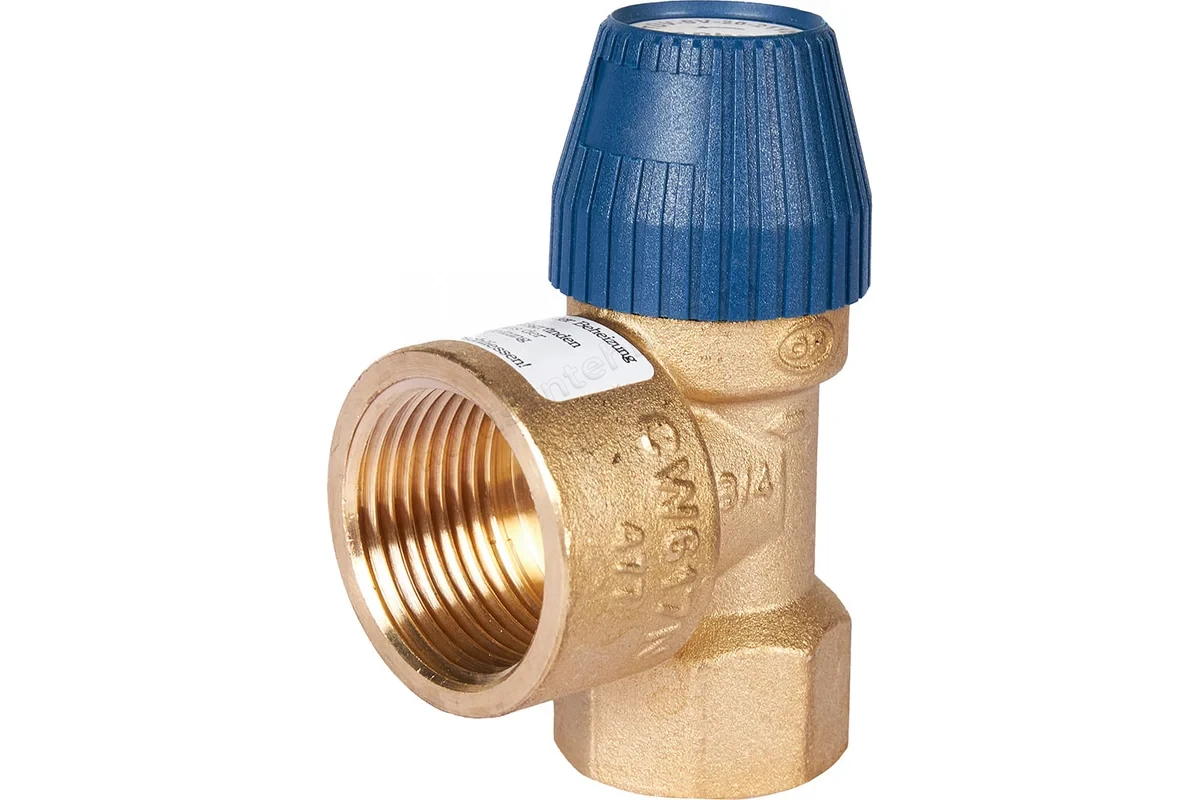

Клапан Stout предохранительный 10 бар 3/4"x1" для водоснабжения SVS-0030-010020

Клапан STOUT предохранительный SVS‑0030‑010020 — защита систем водоснабжения от избыточного давления

Ключевые преимущества

• Уставка 10 бар. Подходит для систем с высоким рабочим давлением, где клапаны на 3–6 бар будут срабатывать ложно, а 8‑барные — не обеспечат нужный запас прочности.
• Переходная резьба 3/4″×1″. Позволяет напрямую стыковать участки трубопровода разного диаметра, снижая число соединений и потенциальных мест протечек.
• Компактность и удобство монтажа. Типовые трубные резьбы и продуманная геометрия корпуса дают возможность устанавливать клапан даже в стеснённых местах.
• Надёжные материалы. Латунный корпус устойчив к коррозии и циклическим нагрузкам; уплотнения — из термостойкого эластомера, рассчитанного на длительную эксплуатацию.
• Функция ручного подрыва. Даёт возможность регулярно проверять подвижность затвора и исключать его залипание из‑за накипи и отложений.
• Термостойкость. Клапан рассчитан на работу с водой температурой до +120 °C — подходит для ХВС, ГВС и ряда технологических систем.

Технические характеристики

• Артикул: SVS‑0030‑010020.
• Тип: предохранительный клапан для систем водоснабжения.
• Условный диаметр (DN): 20 мм.
• Присоединительная резьба: внутренняя 3/4″ (вход) × внутренняя 1″ (выход).
• Давление срабатывания: 10 бар (заводская настройка).
• Максимальная температура рабочей среды: до +120 °C.
• Материал корпуса: латунь.
• Материал уплотнений: термостойкий эластомер.
• Вес: около 0,3 кг.
• Гарантия: 2 года.
• Расчётный срок службы: свыше 10 лет при соблюдении правил эксплуатации и регулярной проверке работоспособности.

Оптимальные сценарии применения

• Системы водоснабжения с высоким рабочим давлением. Там, где параметры близки к 8–10 бар и требуется защита именно на этом уровне.
• Мощные насосные станции и бустерные узлы. Защищает оборудование и трубопроводы при пиковых нагрузках, неисправностях автоматики или гидроударах.
• Накопительные баки, гидроаккумуляторы, резервуары в высоконапорных контурах. Предотвращает разрушение ёмкостей из‑за роста давления при нагреве или интенсивной подаче воды.
• Участки с разноразмерной обвязкой. Переходная резьба 3/4″×1″ удобна при стыковке линий разного диаметра.
• Технологические и промышленные контуры малого масштаба. Применяется в узлах, где специфика эксплуатации требует высокой уставки по давлению.

Принцип работы

В нормальных условиях затвор удерживается пружиной в закрытом положении — сбросной канал герметично перекрыт. При росте давления до 10 бар сила давления воды преодолевает усилие пружины: затвор приоткрывается, и избыточный объём сбрасывается через дренажный патрубок. После снижения давления ниже порога клапан автоматически закрывается. Функция ручного подрыва (поворотная рукоятка) позволяет принудительно приоткрывать затвор и проверять его подвижность — это обязательная процедура при регламентном обслуживании.

Рекомендации по монтажу и эксплуатации

• Соблюдайте направление потока. Устанавливайте строго по стрелке на корпусе — иначе клапан не будет работать корректно.
• Организуйте дренаж. Сбросной патрубок обязательно соедините с канализацией или приёмной ёмкостью: сброс воды на пол недопустим.
• Не ставьте запорную арматуру между клапаном и защищаемым оборудованием. Кран или вентиль на этом участке полностью блокирует защитную функцию и создаёт риск аварии.
• Используйте подходящие уплотнители. Для резьбовых соединений применяйте сантехнический лён с пастой либо ФУМ‑ленту, рассчитанную на высокие температуры и давление.
• Проверяйте работоспособность не реже 1 раза в год. Выполняйте ручной подрыв при рабочем давлении системы, чтобы убедиться в подвижности затвора и отсутствии залипания.
• Контролируйте герметичность и чистоту седла. При появлении протечек, следов коррозии или отложений клапан подлежит замене.
• Убедитесь, что уставка 10 бар соответствует параметрам вашей системы. Если рабочее давление существенно ниже, возможны частые ложные срабатывания; если система рассчитана на меньшее допустимое давление, нужен клапан с более низкой уставкой.

Типичные ошибки при эксплуатации

• Установка шарового крана между клапаном и источником давления. Делает защиту бесполезной и создаёт потенциально опасную ситуацию.
• Отсутствие дренажной линии. Сброс воды на пол приводит к затоплению, порче отделки и невозможности визуально оценить срабатывание клапана.
• Игнорирование периодических проверок. Со временем затвор может залипнуть из‑за накипи, коррозии или шлама — в критической ситуации клапан не откроется.
• Перетяжка резьбовых соединений. Избыточное усилие деформирует корпус или седло, что приводит к протечкам.
• Монтаж против потока либо в труднодоступном месте. Усложняет обслуживание, снижает надёжность защиты и может привести к некорректной работе.
• Несоответствие уставки параметрам системы. Клапан на 10 бар не подходит для стандартных бытовых систем отопления и водоснабжения с давлением 3–4 бар.

Выбирайте предохранительный клапан STOUT SVS‑0030‑010020, если требуется защита водопроводных, насосных и накопительных систем с рабочим давлением, близким к 10 бар, а переходная резьба 3/4″×1″ делает его удобным решением для узлов с разноразмерной трубопроводной обвязкой.
