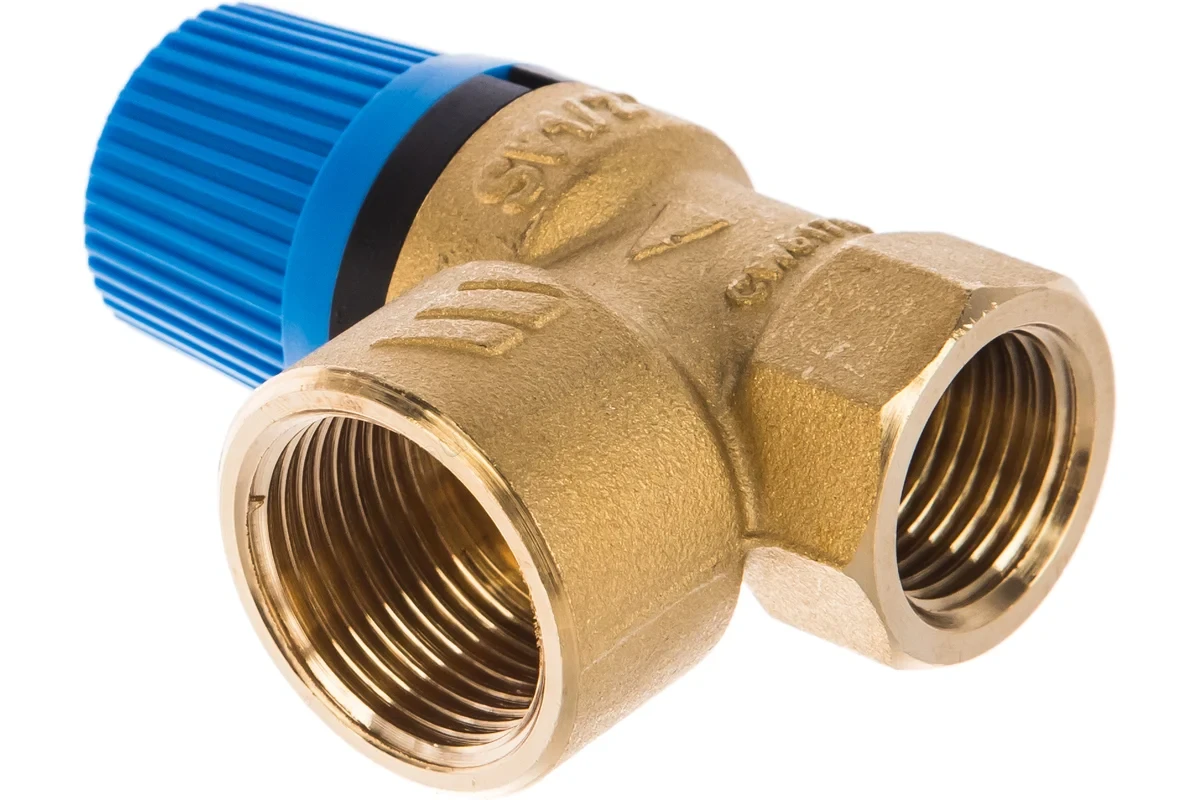

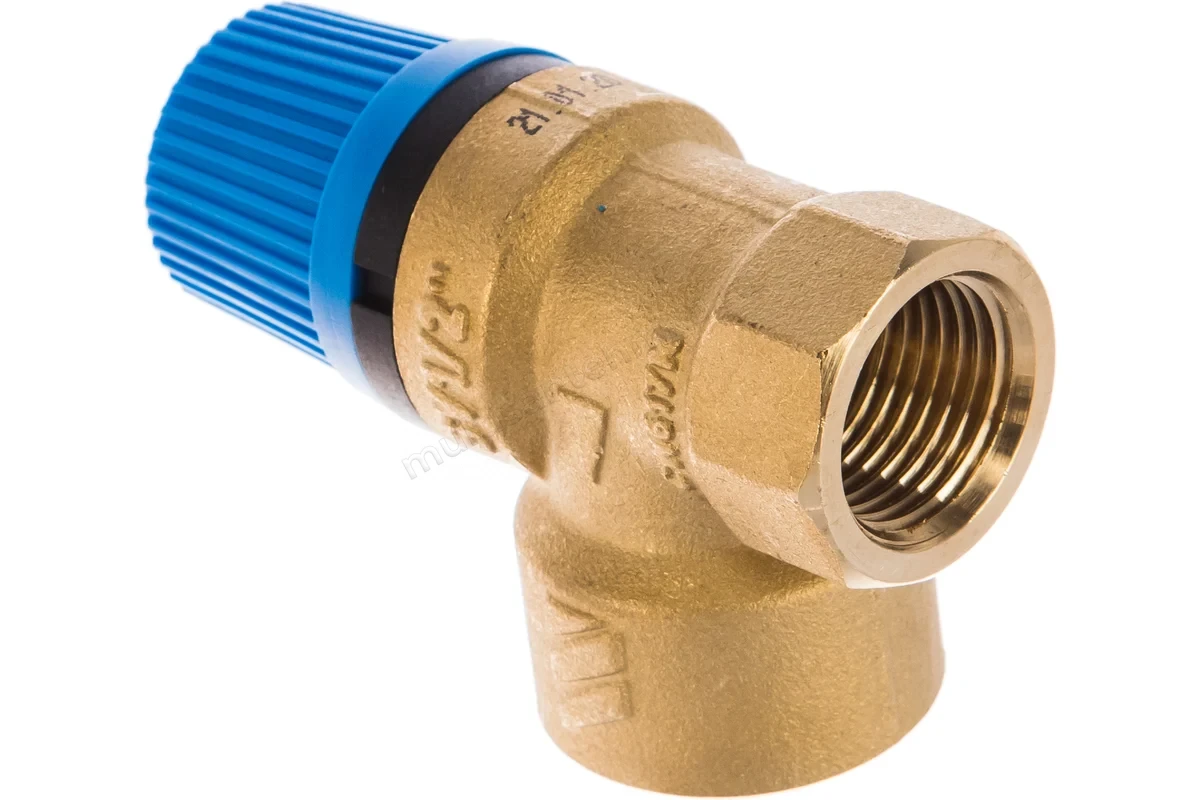

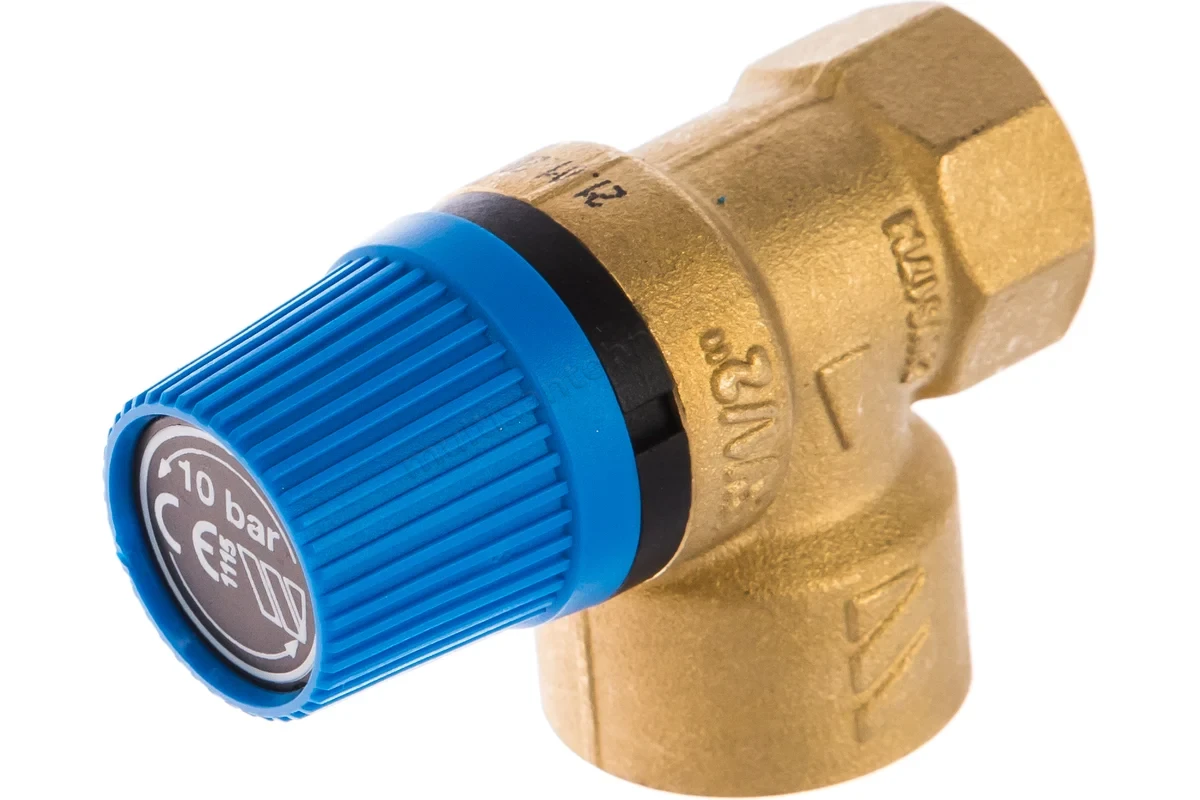

Клапан Stout предохранительный 1/2"x3/4" 10 бар SVS-0003-010015

Клапан STOUT предохранительный SVS‑0003‑010015 — защита систем от избыточного давления

Ключевые преимущества

• Точная уставка 10 бар. Оптимальна для систем, где допустимы высокие параметры давления, а защита требуется при существенных пиковых нагрузках.
• Переходная резьба 1/2″ (вход) × 3/4″ (выход). Упрощает монтаж в узлах с разноразмерными трубами — меньше соединений, меньше потенциальных мест протечек.
• Компактность и типовой монтаж. Небольшие габариты и стандартные трубные резьбы позволяют устанавливать клапан даже в стеснённых местах.
• Надёжные материалы. Латунный корпус устойчив к коррозии и циклическим нагрузкам; уплотнения — из термостойкого эластомера.
• Функция ручного подрыва. Поворотная рукоятка (или колпачок) позволяет принудительно приоткрывать затвор и проверять его подвижность — это важно для профилактики залипания.
• Термостойкость. Клапан рассчитан на работу с теплоносителем температурой до +120 °C — подходит для систем отопления, ГВС и ряда технологических контуров.

Технические характеристики

• Артикул: SVS‑0003‑010015.
• Тип: предохранительный клапан.
• Условный диаметр (DN): 15–20 мм (обусловлен переходным исполнением).
• Присоединительная резьба: внутренняя 1/2″ (вход) × внутренняя 3/4″ (выход).
• Давление срабатывания: 10 бар (заводская настройка).
• Максимальная температура рабочей среды: до +120 °C.
• Материал корпуса: латунь.
• Материал уплотнений: термостойкий эластомер.
• Вес: около 0,25–0,3 кг.
• Гарантия: 2 года.
• Расчётный срок службы: свыше 10 лет при соблюдении правил эксплуатации и периодической проверке работоспособности.

Оптимальные сценарии применения

• Системы с высоким рабочим давлением. Там, где проектные параметры допускают значительные значения давления, а защита нужна при резких скачках.
• Участки с разноразмерной обвязкой. Переходная резьба 1/2″×3/4″ удобна при стыковке линий разного диаметра.
• Технологические и производственные контуры. Защита оборудования при термическом расширении и кратковременных пиковых нагрузках.
• Коллекторные узлы и распределительные гребёнки в специализированных системах. Дополнительный уровень защиты при высоких параметрах давления.
• Пусконаладка и опрессовка. Позволяет контролировать высокие пиковые значения давления и своевременно сбрасывать излишки при испытаниях.

Принцип работы

В нормальных условиях затвор удерживается пружиной в закрытом положении — сбросной канал герметично перекрыт. При достижении давления 10 бар сила давления рабочей среды преодолевает усилие пружины: затвор приоткрывается, и избыточный объём сбрасывается через дренажный патрубок. После снижения давления ниже порога клапан автоматически закрывается. Функция ручного подрыва позволяет принудительно проверять подвижность затвора — это обязательная процедура при регламентном обслуживании.

Рекомендации по монтажу и эксплуатации

• Соблюдайте направление потока. Устанавливайте строго по стрелке на корпусе — иначе клапан не будет работать корректно.
• Организуйте дренаж. Сбросной патрубок обязательно соедините с канализацией или приёмной ёмкостью: сброс теплоносителя на пол недопустим.
• Не ставьте запорную арматуру между клапаном и защищаемым оборудованием. Кран или вентиль на этом участке полностью блокирует защитную функцию и создаёт риск аварии.
• Используйте подходящие уплотнители. Для резьбовых соединений применяйте сантехнический лён с пастой либо ФУМ‑ленту, рассчитанную на высокие температуры и давление.
• Проверяйте работоспособность не реже 1 раза в год. Выполняйте ручной подрыв при рабочем давлении системы, чтобы убедиться в подвижности затвора и отсутствии залипания.
• Контролируйте герметичность и чистоту седла. При появлении протечек, следов коррозии или отложений клапан подлежит замене.
• Убедитесь, что уставка 10 бар соответствует параметрам вашей системы. Если рабочее давление близко к порогу срабатывания, возможны частые сбросы; если система рассчитана на более низкое давление, нужен клапан с другой уставкой.

Типичные ошибки при эксплуатации

• Установка шарового крана между клапаном и источником давления. Делает защиту бесполезной и создаёт потенциально опасную ситуацию.
• Отсутствие дренажной линии. Сброс теплоносителя на пол приводит к затоплению, порче отделки и невозможности визуально оценить срабатывание клапана.
• Игнорирование периодических проверок. Со временем затвор может залипнуть из‑за накипи, коррозии или шлама — в критической ситуации клапан не откроется.
• Перетяжка резьбовых соединений. Избыточное усилие деформирует корпус или седло, что приводит к протечкам.
• Монтаж против потока либо в труднодоступном месте. Усложняет обслуживание, снижает надёжность защиты и может привести к некорректной работе.
• Несоответствие уставки параметрам системы. Клапан на 10 бар не подходит для стандартных бытовых систем отопления с рабочим давлением 1,5–2,5 бар: он не обеспечит своевременную защиту либо окажется избыточным по параметрам.

Выбирайте предохранительный клапан STOUT SVS‑0003‑010015, если требуется защита систем с высоким рабочим давлением и срабатыванием на отметке 10 бар: переходная резьба 1/2″×3/4″ делает его удобным для монтажа в разноразмерных узлах.
