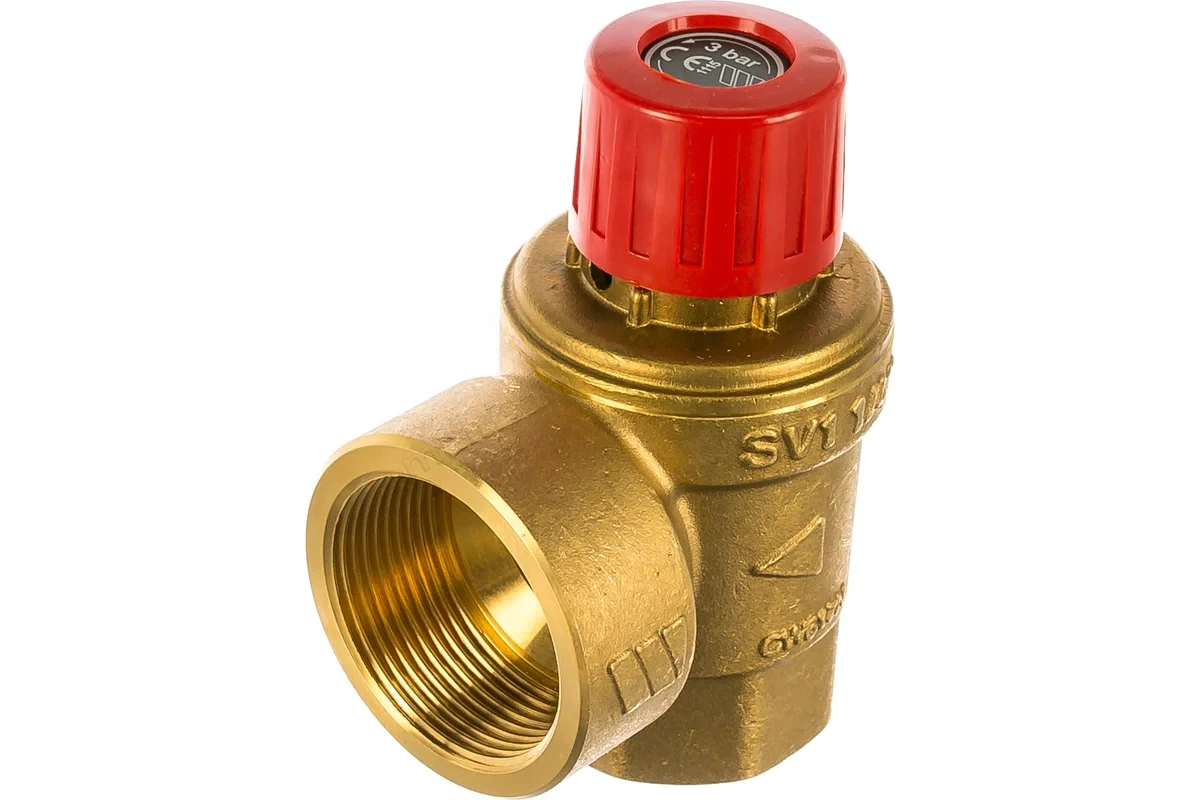

Клапан Stout предохранитель 2 1/4"x1 1/2" 3 бар с красной крышкой SVS-0001-003032

Клапан STOUT предохранительный SVS‑0001‑003032 — защита систем от избыточного давления

Ключевые преимущества

• Точная уставка 3 бар. Оптимальна для многих закрытых систем отопления и технологических контуров, где рабочее давление обычно держится в диапазоне 1,5–2,5 бар, а защита требуется при пиковых значениях.
• Наглядная идентификация. Красная крышка упрощает поиск клапана в узле и снижает вероятность ошибок при обслуживании.
• Переходная резьба 2¼″×1½″. Позволяет напрямую стыковать участки трубопровода разного диаметра без дополнительных переходников — меньше соединений, меньше потенциальных мест протечек.
• Пропускная способность под большие объёмы. Увеличенный условный проход (DN 32–40 мм в пересчёте на типоразмерный ряд) подходит для магистральных линий и ёмкостей с высоким объёмом теплоносителя.
• Надёжные материалы. Латунный корпус устойчив к коррозии и циклическим нагрузкам; уплотнения — из термостойкого эластомера.
• Функция ручного подрыва. Поворотная рукоятка (или колпачок) позволяет принудительно приоткрывать затвор и проверять его подвижность — это важно для профилактики залипания.
• Термостойкость. Клапан рассчитан на работу с теплоносителем температурой до +120 °C — подходит для систем отопления, ГВС и ряда технологических контуров.

Технические характеристики

• Артикул: SVS‑0001‑003032.
• Тип: предохранительный клапан.
• Условный диаметр (DN): ориентировочно 32–40 мм (обусловлен нестандартным сочетанием резьб).
• Присоединительная резьба: внутренняя 2¼″ (вход) × внутренняя 1½″ (выход).
• Давление срабатывания: 3 бар (заводская настройка).
• Максимальная температура рабочей среды: до +120 °C.
• Материал корпуса: латунь.
• Материал уплотнений: термостойкий эластомер.
• Цвет крышки: красный (идентификационный маркер).
• Вес: около 0,6–0,7 кг.
• Гарантия: 2 года.
• Расчётный срок службы: свыше 10 лет при соблюдении правил эксплуатации и периодической проверке работоспособности.

Оптимальные сценарии применения

• Магистральные линии и крупные распределительные узлы. Там, где требуется сброс значительного объёма среды при росте давления.
• Бойлеры и накопительные ёмкости большого объёма. Предотвращает разрушение бака при перегреве и резком росте давления.
• Котельные и тепловые пункты с увеличенным расходом теплоносителя. Защита оборудования при термическом расширении и пиковых нагрузках.
• Участки с разноразмерной обвязкой. Переходная резьба 2¼″×1½″ удобна при стыковке линий разного диаметра, особенно на крупных узлах.
• Коллекторные узлы, распределительные гребёнки и узлы смешения в масштабных системах. Дополнительный уровень защиты в разветвлённых сетях.
• Пусконаладка и опрессовка. Позволяет контролировать пиковые значения давления и своевременно сбрасывать излишки при испытаниях.

Принцип работы

В нормальных условиях затвор удерживается пружиной в закрытом положении — сбросной канал герметично перекрыт. При достижении давления 3 бар сила давления рабочей среды преодолевает усилие пружины: затвор приоткрывается, и избыточный объём сбрасывается через дренажный патрубок. После снижения давления ниже порога клапан автоматически закрывается. Красная крышка не влияет на работу механизма, но служит визуальным ориентиром. Функция ручного подрыва позволяет принудительно проверять подвижность затвора — это обязательная процедура при регламентном обслуживании.

Рекомендации по монтажу и эксплуатации

• Соблюдайте направление потока. Устанавливайте строго по стрелке на корпусе — иначе клапан не будет работать корректно.
• Организуйте дренаж. Сбросной патрубок обязательно соедините с канализацией или приёмной ёмкостью: сброс теплоносителя на пол недопустим.
• Не ставьте запорную арматуру между клапаном и защищаемым оборудованием. Кран или вентиль на этом участке полностью блокирует защитную функцию и создаёт риск аварии.
• Используйте подходящие уплотнители. Для резьбовых соединений применяйте сантехнический лён с пастой либо ФУМ‑ленту, рассчитанную на высокие температуры и давление; учитывайте увеличенный диаметр резьбы.
• Проверяйте работоспособность не реже 1 раза в год. Выполняйте ручной подрыв при рабочем давлении системы, чтобы убедиться в подвижности затвора и отсутствии залипания.
• Контролируйте герметичность и чистоту седла. При появлении протечек, следов коррозии или отложений клапан подлежит замене.
• Убедитесь, что уставка 3 бар соответствует параметрам вашей системы. Если рабочее давление близко к порогу срабатывания, возможны частые сбросы; если система рассчитана на более высокое давление, нужен клапан с другой уставкой.

Типичные ошибки при эксплуатации

• Установка шарового крана между клапаном и источником давления. Делает защиту бесполезной и создаёт потенциально опасную ситуацию.
• Отсутствие дренажной линии. Сброс теплоносителя на пол приводит к затоплению, порче отделки и невозможности визуально оценить срабатывание клапана.
• Игнорирование периодических проверок. Со временем затвор может залипнуть из‑за накипи, коррозии или шлама — в критической ситуации клапан не откроется.
• Перетяжка резьбовых соединений. Избыточное усилие на крупной резьбе особенно опасно: возможна деформация корпуса или седла, что приводит к протечкам.
• Монтаж против потока либо в труднодоступном месте. Усложняет обслуживание, снижает надёжность защиты и может привести к некорректной работе.
• Несоответствие уставки параметрам системы. Клапан на 3 бар не подходит для высоконапорных контуров; в системах с рабочим давлением, близким к 3 бар, он будет срабатывать слишком часто.

Выбирайте предохранительный клапан STOUT SVS‑0001‑003032, если требуется защита крупных узлов, магистралей и ёмкостей при пороге срабатывания 3 бар: переходная резьба 2¼″×1½″ и красная крышка делают его практичным и легко узнаваемым элементом обвязки.
