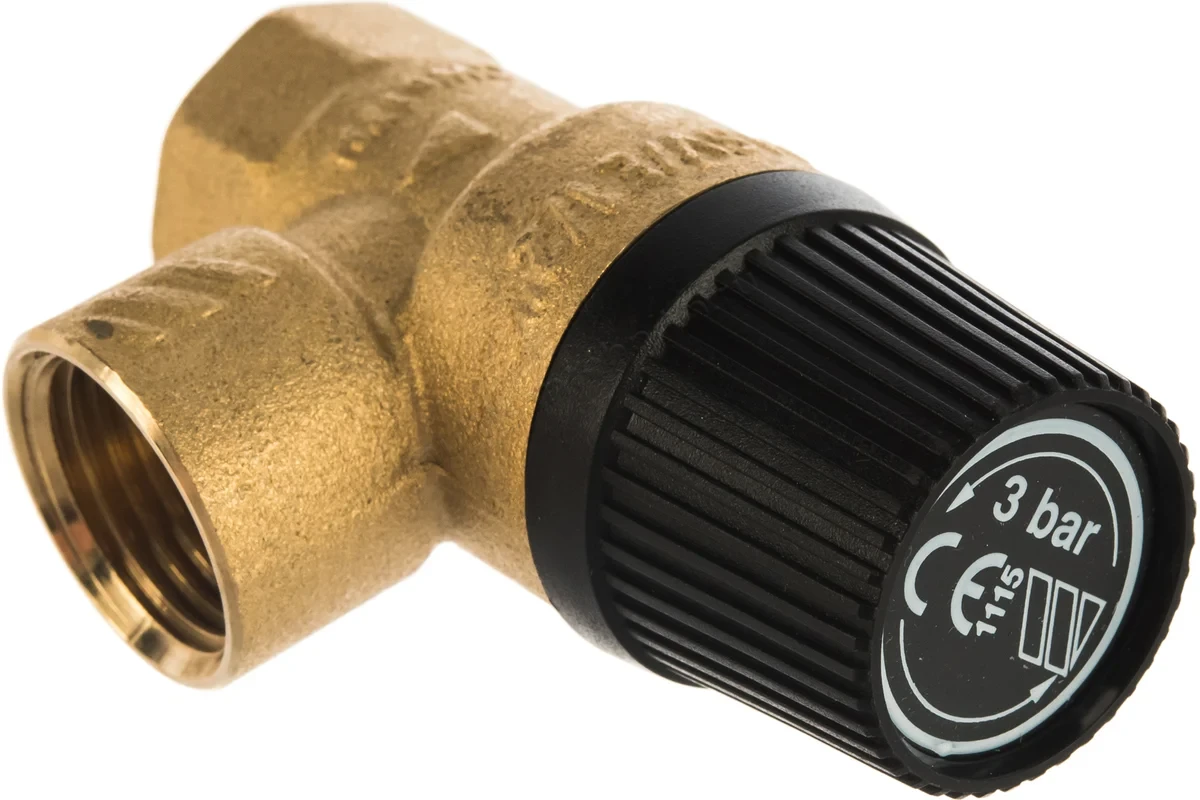

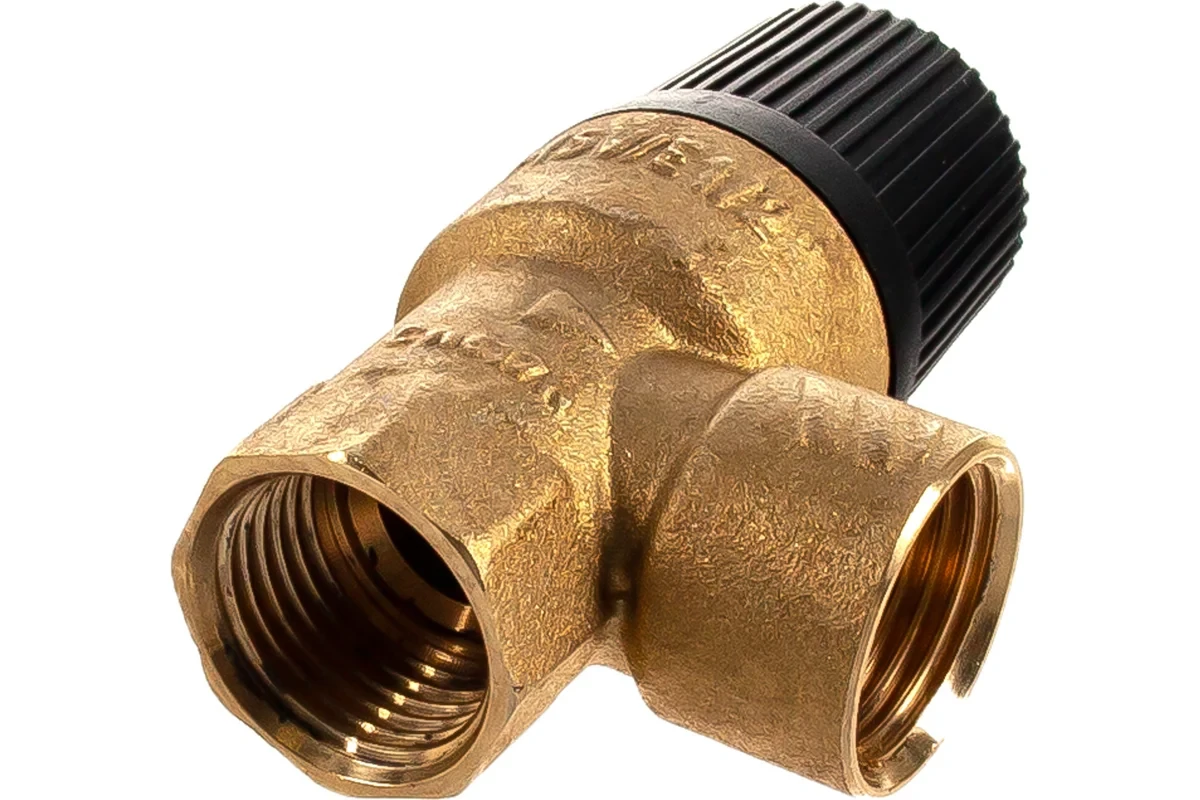

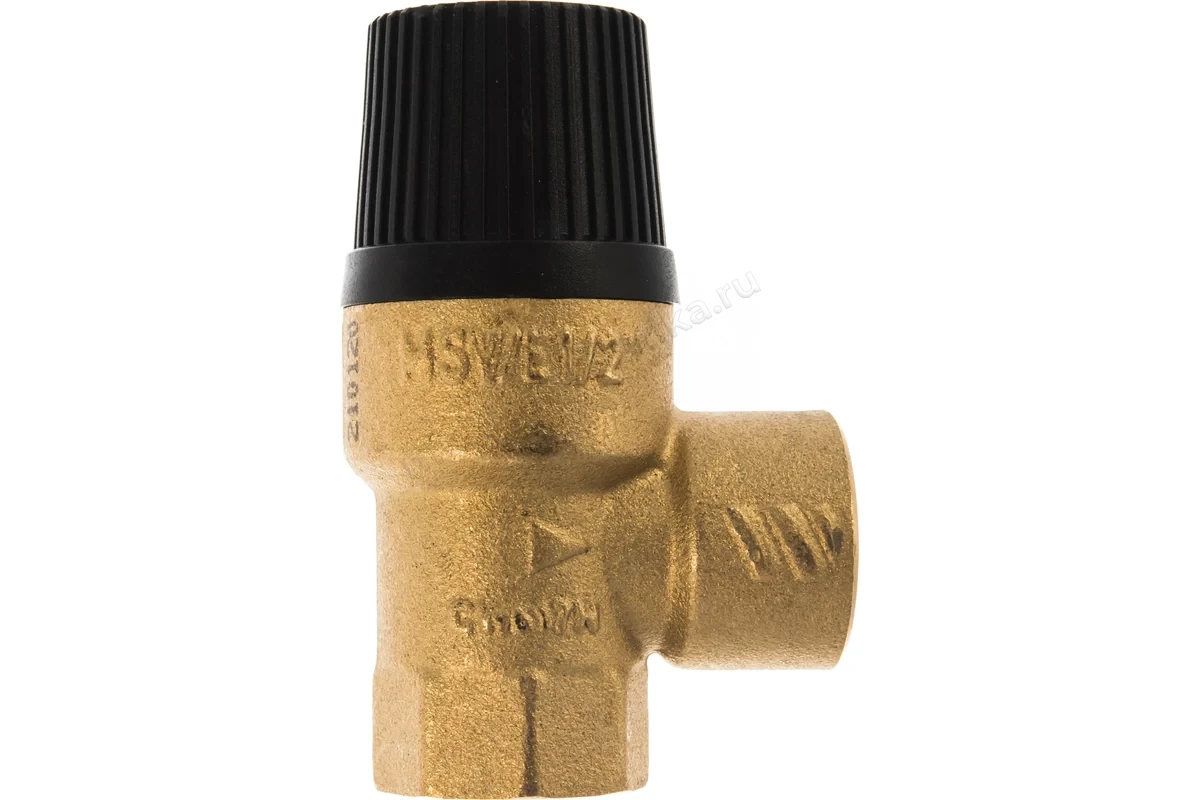

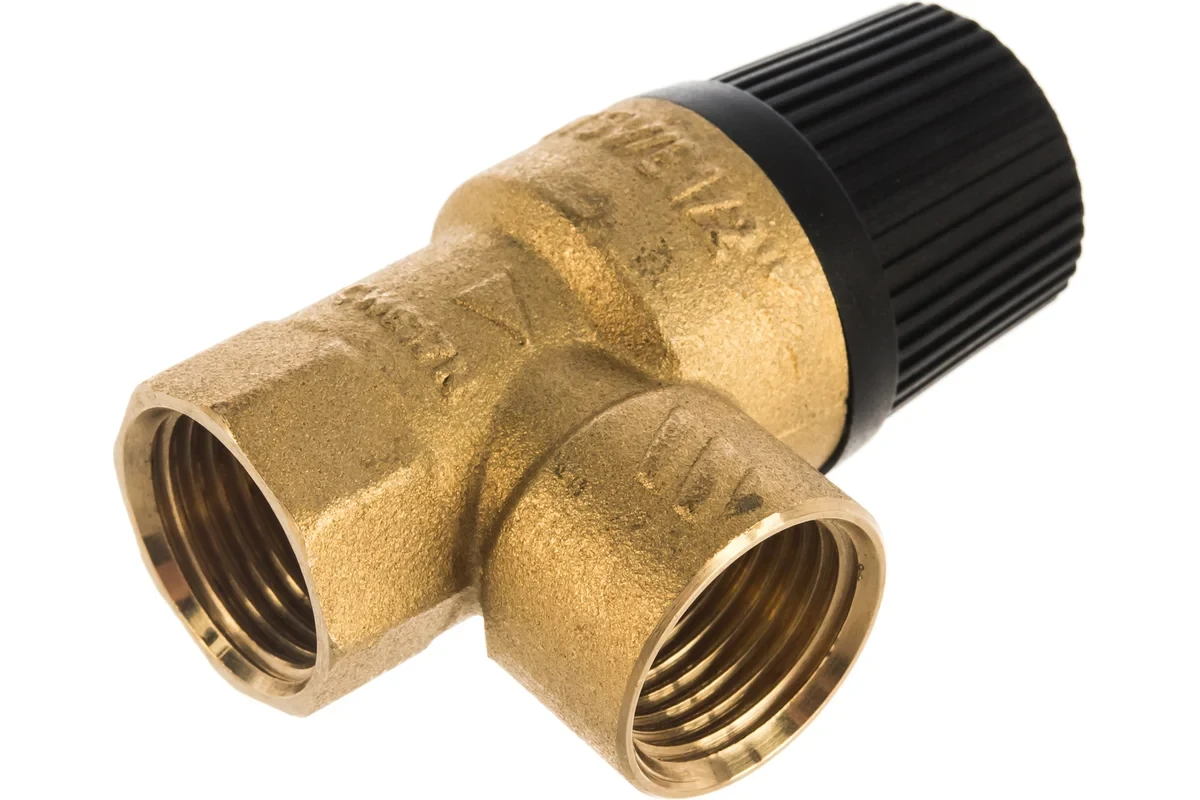

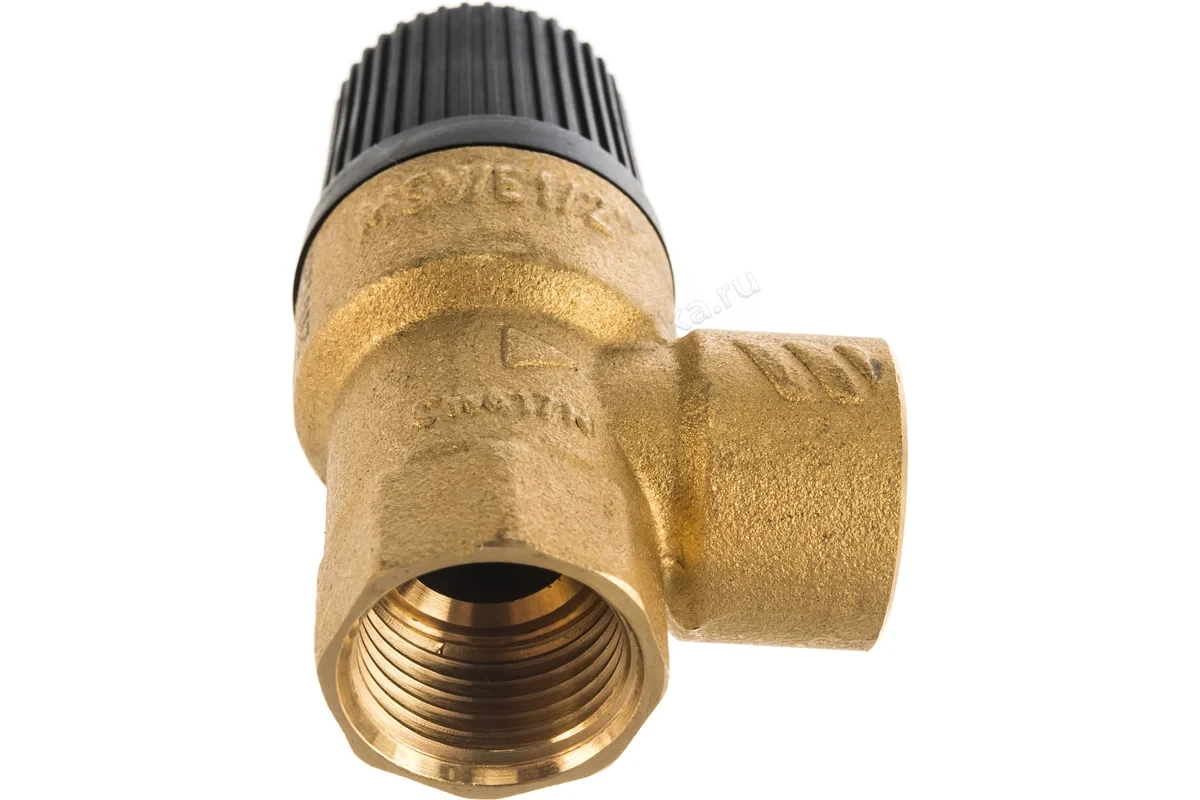

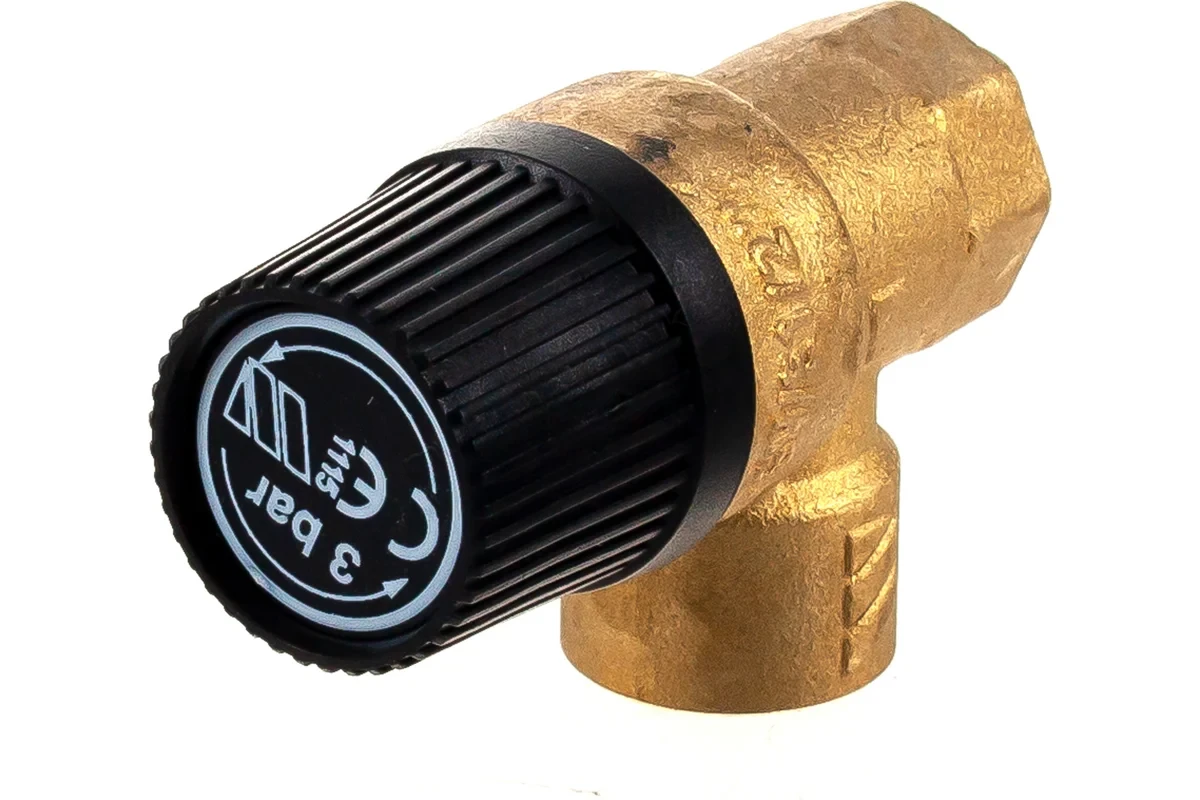

Клапан Stout предохранитель 1/2"x1/2" 3 бар с черной крышкой SVS-0001-013015

Клапан STOUT предохранительный SVS‑0001‑013015 — защита систем от избыточного давления

Ключевые преимущества

• Точная уставка 3 бар. Оптимальна для большинства закрытых систем отопления и ГВС, где рабочее давление обычно держится в диапазоне 1,5–2,5 бар, а защита нужна при умеренных пиках.
• Наглядная идентификация. Чёрная крышка позволяет быстро отличать эту модель от клапанов с красной крышкой — удобно при обслуживании и комплектации узлов.
• Одинаковая резьба 1/2″ на входе и выходе. Даёт простую стыковку с типовой трубопроводной арматурой без переходников.
• Компактность и типовой монтаж. Небольшие габариты и стандартная трубная резьба позволяют устанавливать клапан даже в стеснённых местах.
• Надёжные материалы. Латунный корпус устойчив к коррозии и циклическим нагрузкам; уплотнения — из термостойкого эластомера.
• Функция ручного подрыва. Поворотная рукоятка (или колпачок) позволяет принудительно приоткрывать затвор и проверять его подвижность — это важно для профилактики залипания.
• Термостойкость. Клапан рассчитан на работу с теплоносителем температурой до +120 °C — подходит для систем отопления, ГВС и ряда технологических контуров.

Технические характеристики

• Артикул: SVS‑0001‑013015.
• Тип: предохранительный клапан.
• Условный диаметр (DN): 15 мм.
• Присоединительная резьба: внутренняя 1/2″ (вход) × внутренняя 1/2″ (выход).
• Давление срабатывания: 3 бар (заводская настройка).
• Максимальная температура рабочей среды: до +120 °C.
• Материал корпуса: латунь.
• Материал уплотнений: термостойкий эластомер.
• Цвет крышки: чёрный (идентификационный маркер).
• Вес: около 0,22–0,24 кг.
• Гарантия: 2 года.
• Расчётный срок службы: свыше 10 лет при соблюдении правил эксплуатации и периодической проверке работоспособности.

Оптимальные сценарии применения

• Обвязка настенных и напольных котлов. Обязательный элемент безопасности: защищает котёл и систему от роста давления из‑за термического расширения теплоносителя.
• Бойлеры и накопительные водонагреватели. Предотвращает разрушение бака при перегреве и резком росте давления.
• Типовые бытовые системы отопления. Уставка 3 бар хорошо согласуется с параметрами закрытых систем (рабочее давление 1,5–2,5 бар).
• Участки с ограниченной обвязкой. Компактные размеры и одинаковые резьбы упрощают монтаж в небольших узлах.
• Коллекторные узлы и распределительные гребёнки. Дополнительный уровень защиты в разветвлённых системах.
• Пусконаладка и опрессовка. Позволяет контролировать пиковые значения давления и своевременно сбрасывать излишки при испытаниях.

Принцип работы

В нормальных условиях затвор удерживается пружиной в закрытом положении — сбросной канал герметично перекрыт. При достижении давления 3 бар сила давления рабочей среды преодолевает усилие пружины: затвор приоткрывается, и избыточный объём сбрасывается через дренажный патрубок. После снижения давления ниже порога клапан автоматически закрывается. Чёрная крышка не влияет на работу механизма, но служит визуальным ориентиром. Функция ручного подрыва позволяет принудительно проверять подвижность затвора — это обязательная процедура при регламентном обслуживании.

Рекомендации по монтажу и эксплуатации

• Соблюдайте направление потока. Устанавливайте строго по стрелке на корпусе — иначе клапан не будет работать корректно.
• Организуйте дренаж. Сбросной патрубок обязательно соедините с канализацией или приёмной ёмкостью: сброс теплоносителя на пол недопустим.
• Не ставьте запорную арматуру между клапаном и защищаемым оборудованием. Кран или вентиль на этом участке полностью блокирует защитную функцию и создаёт риск аварии.
• Используйте подходящие уплотнители. Для резьбовых соединений применяйте сантехнический лён с пастой либо ФУМ‑ленту, рассчитанную на высокие температуры и давление.
• Проверяйте работоспособность не реже 1 раза в год. Выполняйте ручной подрыв при рабочем давлении системы, чтобы убедиться в подвижности затвора и отсутствии залипания.
• Контролируйте герметичность и чистоту седла. При появлении протечек, следов коррозии или отложений клапан подлежит замене.
• Убедитесь, что уставка 3 бар соответствует параметрам вашей системы. Если рабочее давление близко к порогу срабатывания, возможны частые сбросы; если система рассчитана на более высокое давление, нужен клапан с другой уставкой.

Типичные ошибки при эксплуатации

• Установка шарового крана между клапаном и источником давления. Делает защиту бесполезной и создаёт потенциально опасную ситуацию.
• Отсутствие дренажной линии. Сброс теплоносителя на пол приводит к затоплению, порче отделки и невозможности визуально оценить срабатывание клапана.
• Игнорирование периодических проверок. Со временем затвор может залипнуть из‑за накипи, коррозии или шлама — в критической ситуации клапан не откроется.
• Перетяжка резьбовых соединений. Избыточное усилие деформирует корпус или седло, что приводит к протечкам.
• Монтаж против потока либо в труднодоступном месте. Усложняет обслуживание, снижает надёжность защиты и может привести к некорректной работе.
• Несоответствие уставки параметрам системы. Клапан на 3 бар не подходит для высоконапорных контуров; в системах с рабочим давлением, близким к 3 бар, он будет срабатывать слишком часто.

Выбирайте предохранительный клапан STOUT SVS‑0001‑013015, если требуется типовая защита бытовых систем отопления и ГВС с уставкой 3 бар: одинаковые резьбы 1/2″ упрощают обвязку, а чёрная крышка помогает визуально отличать модель в составе узла.
