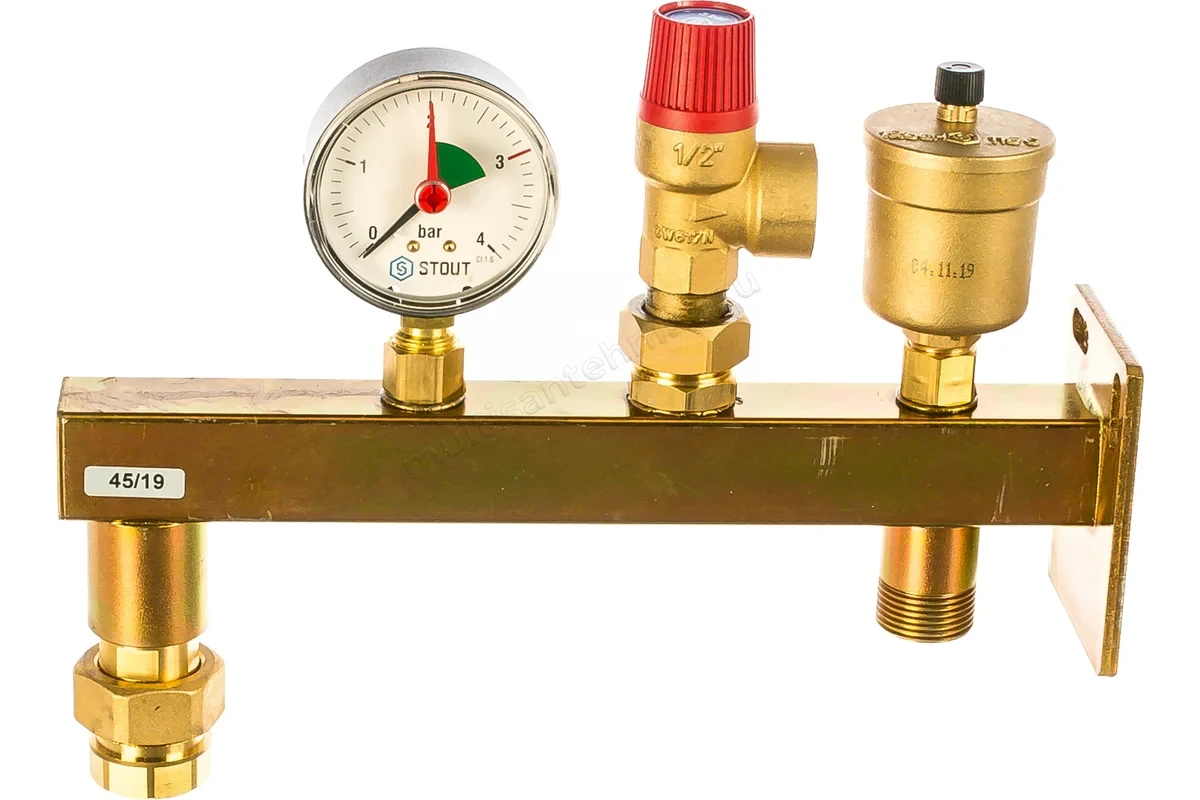

Группа подключения мембранного бака Stout 3/4", 3 бар SVS-0006-013020

Группа подключения мембранного расширительного бака STOUT SVS‑0006‑013020 — надёжная обвязка бака в системе отопления

Ключевые преимущества

• Комплексная обвязка в одном узле. В составе — запорный шаровой кран, сливной кран (или сливной клапан), предохранительный клапан (3 бар) и присоединительный патрубок: не нужно собирать узел из отдельных элементов, снижается риск ошибок при монтаже.
• Удобство обслуживания бака. Запорный кран позволяет отключить бак от системы без остановки отопления и без слива всего контура — это экономит время и теплоноситель.
• Аварийная защита системы. Предохранительный клапан автоматически сбрасывает излишки давления при достижении 3 бар, защищая оборудование от перегрузок.
• Возможность слива теплоносителя. Сливной элемент даёт быстрый доступ к удалению теплоносителя из узла — удобно при ремонте и сезонном обслуживании.

• Компактность и типовой монтаж. Стандартная трубная резьба 3/4″ и продуманная компоновка позволяют устанавливать узел даже в стеснённых местах.
• Надёжные материалы. Латунные элементы устойчивы к коррозии и циклическим нагрузкам; уплотнения — из термостойких эластомеров.

Технические характеристики

• Артикул: SVS‑0006‑013020.
• Тип: группа подключения мембранного расширительного бака.
• Присоединительная резьба: внутренняя 3/4″.
• Давление срабатывания предохранительного клапана: 3 бар (заводская настройка).
• Материал корпуса и основных элементов: латунь.
• Материал уплотнений: термостойкий эластомер.
• Вес: около 0,7–0,8 кг.
• Гарантия: 2 года.
• Расчётный срок службы: свыше 10 лет при соблюдении правил эксплуатации и периодическом обслуживании.

Оптимальные сценарии применения

• Обвязка мембранных расширительных баков в закрытых системах отопления. Типовое решение для корректного подключения бака с возможностью обслуживания и аварийной защиты.
• Реконструкция и модернизация систем. Позволяет быстро и грамотно заменить устаревшую или самодельную обвязку бака на сертифицированный узел.
• Участки с ограниченным пространством. Компактная компоновка экономит место и упрощает доступ к элементам узла.
• Системы с повышенными требованиями к безопасности. Наличие предохранительного клапана и возможности слива повышает надёжность эксплуатации.
• Пусконаладка и опрессовка. Позволяет контролировать давление и сбрасывать излишки при испытаниях, а также сливать теплоноситель из локальной зоны.

Принцип работы

• Запорный шаровой кран перекрывает поток между системой и расширительным баком — это даёт возможность отключить бак для замены, проверки мембраны или демонтажа без слива всей системы.
• Сливной элемент (кран или клапан) позволяет аккуратно удалить теплоноситель из узла: удобно при обслуживании и в аварийных ситуациях.
• Предохранительный клапан остаётся в дежурном режиме: при росте давления до 3 бар он автоматически приоткрывается и сбрасывает излишки через дренажный патрубок; после снижения давления ниже порога — закрывается.
• Патрубок подключения служит точкой присоединения к баку; стандартная резьба 3/4″ совместима с большинством мембранных баков бытового сегмента.

Теплоноситель в нормальном режиме свободно циркулирует между баком и системой; при необходимости узел можно изолировать и опорожнить локально.

Рекомендации по монтажу и эксплуатации

• Устанавливайте в доступном месте. Узел должен быть легко доступен для ручного управления кранами и проверки предохранительного клапана.
• Соблюдайте ориентацию патрубков и направление потока. Подвод к системе и подключение бака выполняйте согласно схеме; дренаж от предохранительного клапана выводите в канализацию или приёмную ёмкость.
• Не ставьте дополнительные краны вне группы на линии бака. Это может нарушить расчётную схему обвязки и лишить систему защиты.
• Используйте надёжные уплотнители. Для резьбы 3/4″ применяйте сантехнический лён с пастой либо ФУМ‑ленту, рассчитанную на высокие температуры и давление.
• Проверяйте работоспособность не реже 1 раза в год. Выполняйте ручной подрыв предохранительного клапана при рабочем давлении системы; проверяйте герметичность кранов и отсутствие протечек.
• Контролируйте состояние уплотнений и резьбовых соединений. При появлении течи, следов коррозии или заедания кранов узел подлежит замене или ремонту.

Типичные ошибки при эксплуатации

• Установка запорного крана вне группы на линии к баку. Нарушает проектную схему безопасности и может полностью заблокировать работу предохранительного клапана.
• Отсутствие дренажа от предохранительного клапана. Сброс теплоносителя на пол приводит к затоплению и повреждению отделки; кроме того, невозможно визуально оценить срабатывание защиты.
• Игнорирование регламентных проверок. Со временем затвор клапана или краны могут залипнуть из‑за накипи, коррозии или шлама — в критической ситуации защита не сработает.
• Перетяжка резьбовых соединений. Избыточное усилие на резьбе 3/4″ может деформировать корпус или посадочные места, что приведёт к протечкам.
• Эксплуатация при неисправных кранах или клапане. Негерметичные элементы и неработающий предохранительный клапан делают узел небезопасным.
• Несоответствие уставки параметрам системы. Клапан на 3 бар не подходит для высоконапорных контуров; в системах с рабочим давлением, близким к 3 бар, он будет срабатывать слишком часто.

Выбирайте группу подключения мембранного расширительного бака STOUT SVS‑0006‑013020, если требуется типовое, надёжное и удобное решение для обвязки бака: встроенный предохранительный клапан на 3 бар, запорная и сливная арматура, присоединение 3/4″ делают её практичным элементом котельной обвязки.
