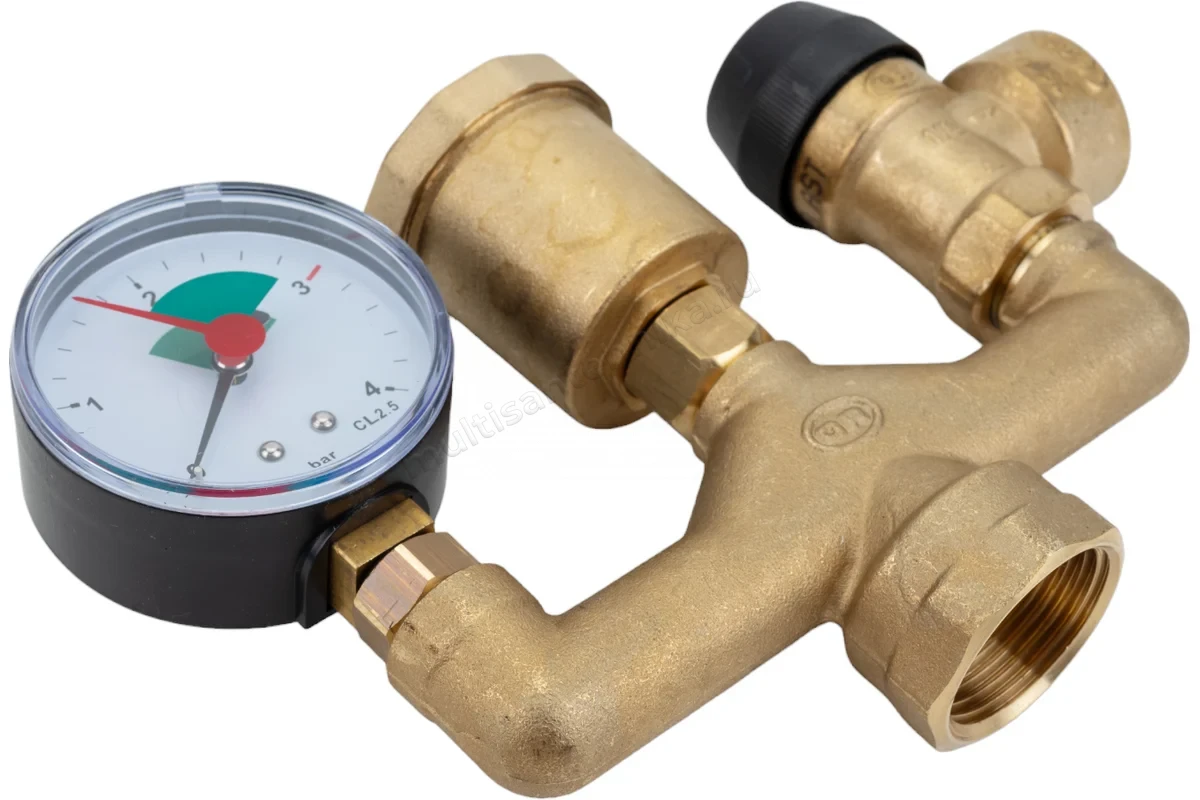

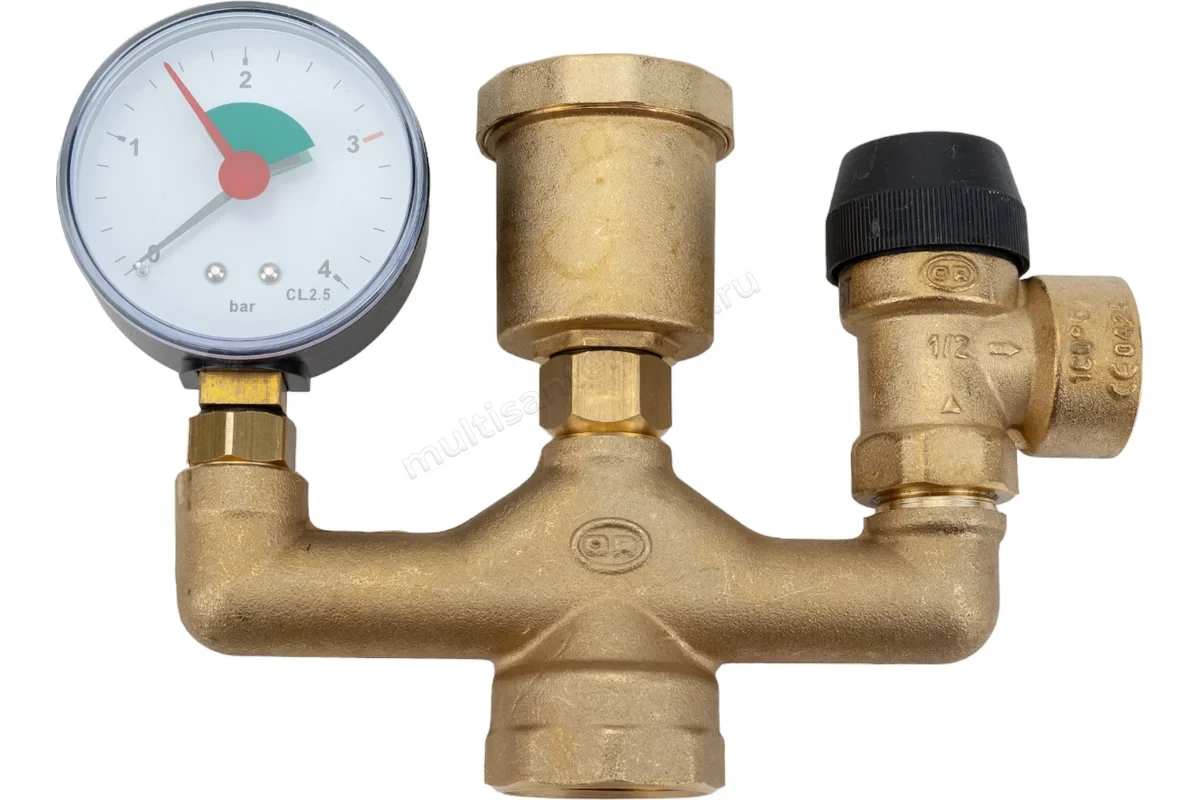

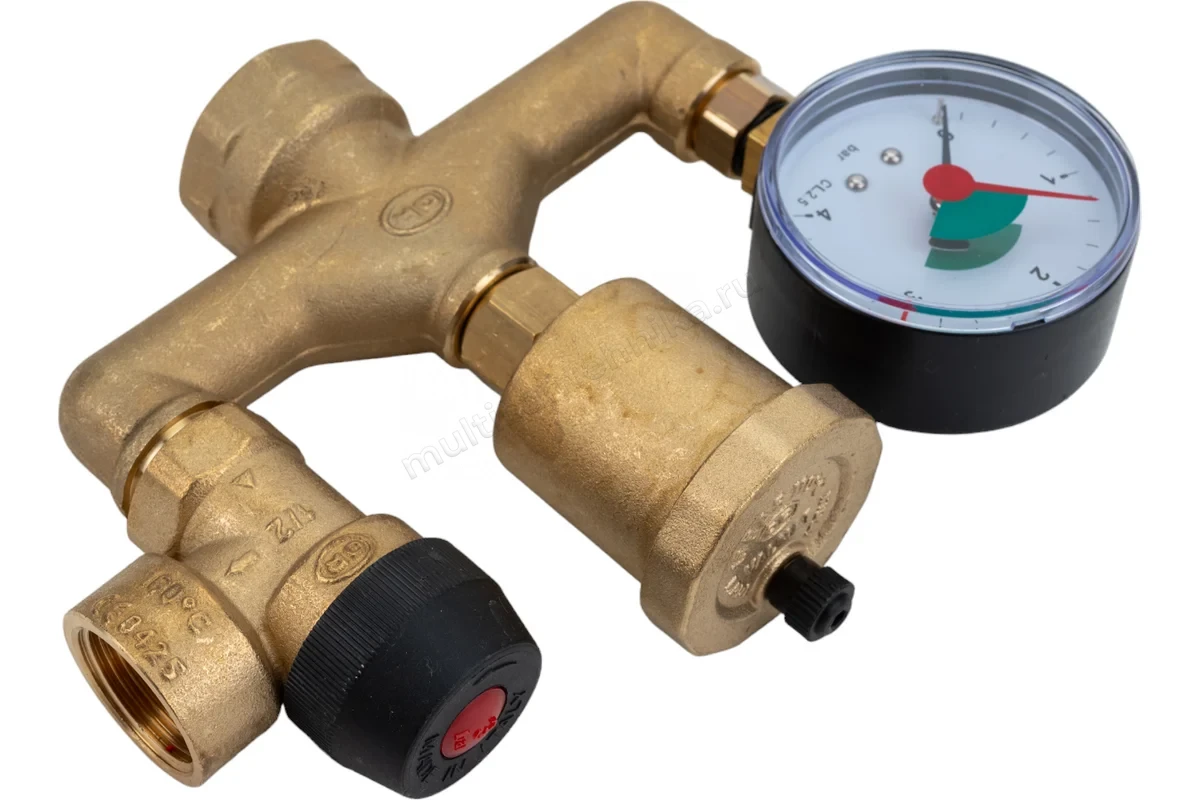

Группа безопасности котла Stout SVS-0040-015025

Группа безопасности котла STOUT SVS‑0040‑015025 — комплексное решение для защиты системы отопления

Ключевые преимущества

• Комплексная защита в одном узле. Объединяет предохранительный клапан (сброс избыточного давления), воздухоотводчик (удаление воздуха) и манометр (контроль давления) — не нужно подбирать и стыковать элементы отдельно.
• Чёткие параметры срабатывания. Предохранительный клапан настроен на 3 бар — это типовой порог для большинства бытовых систем отопления.
• Наглядный контроль давления. Манометр с читаемой шкалой позволяет оперативно оценивать состояние системы и выявлять отклонения.
• Автоматическое удаление воздуха. Воздухоотводчик предотвращает образование воздушных пробок, которые снижают теплоотдачу и могут вызывать кавитацию и коррозию.
• Прочные и коррозионностойкие материалы. Корпус выполнен из латуни, устойчивой к циклическим нагрузкам и воздействию теплоносителя.
• Стандартные присоединения. Типовая резьба упрощает монтаж на коллекторах, котлах и распределительных узлах.
• Компактная и продуманная компоновка. Элементы расположены так, чтобы обеспечить удобный доступ для осмотра и обслуживания.
• Заводская сборка и контроль. Узел поставляется в собранном виде, с проверенной герметичностью соединений.

Технические характеристики

• Артикул: SVS‑0040‑015025.
• Тип: группа безопасности котла (предохранительный клапан + автоматический воздухоотводчик + манометр).
• Условный диаметр (DN): 25 мм (1″).
• Присоединительная резьба: внутренняя, 1″.

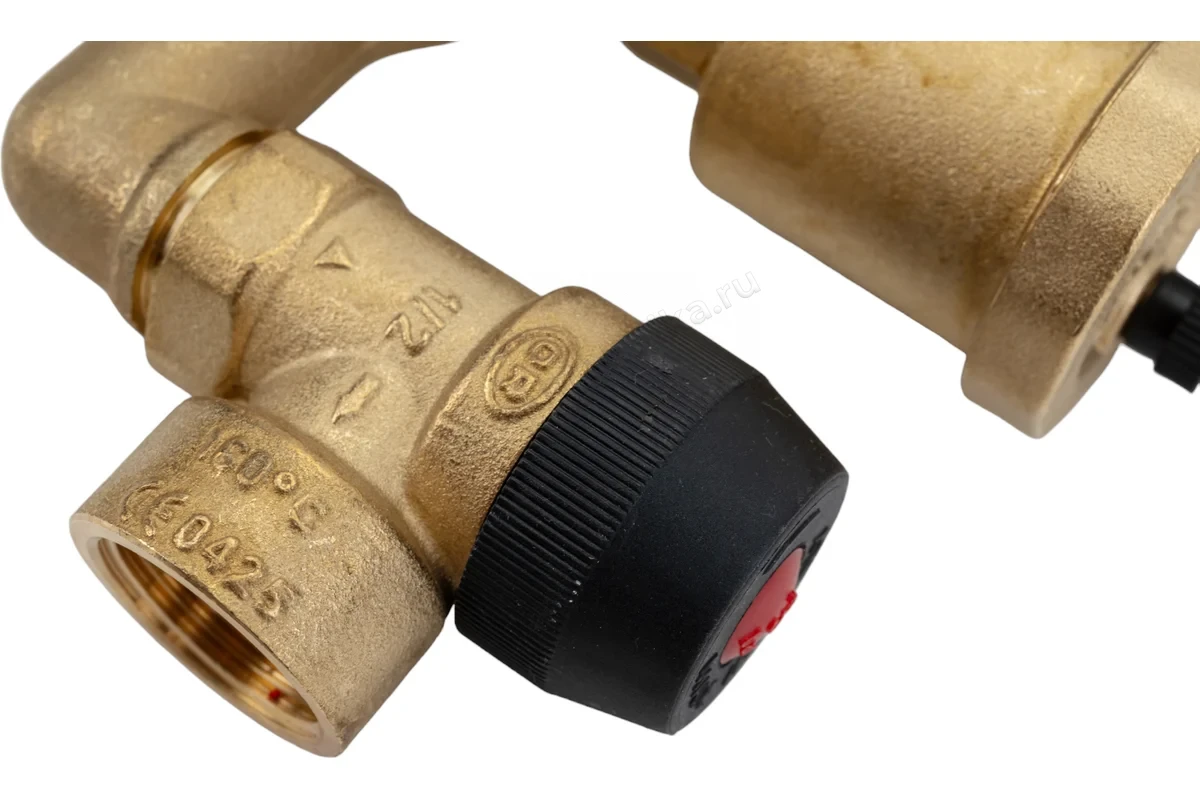

• Давление срабатывания предохранительного клапана: 3 бар (заводская настройка).
• Максимальная рабочая температура: до +120 °C.
• Максимальное рабочее давление системы: до 3 бар.
• Материал корпуса: латунь.
• Материал уплотнений: термостойкий эластомер (EPDM).

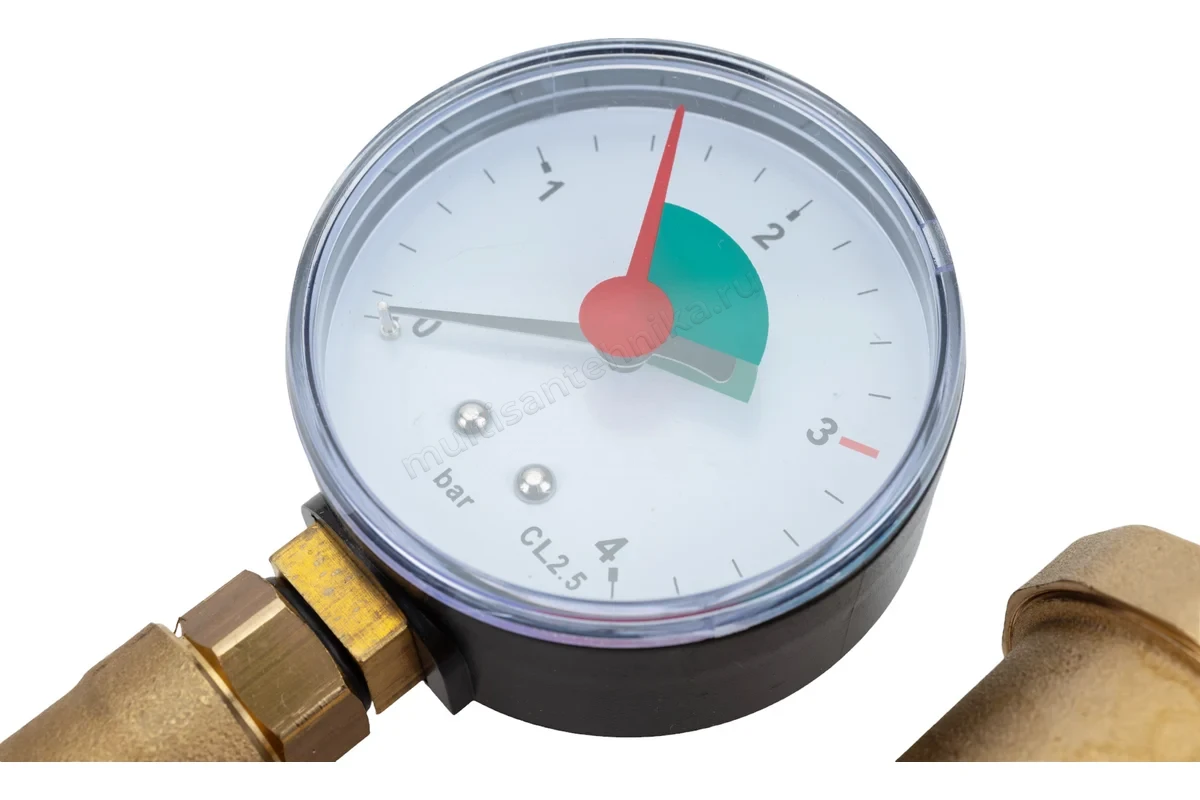

• Диапазон шкалы манометра: обычно 0–4 бар (оптимален для контроля бытовых систем).
• Вес: около 1,8 кг.
• Гарантия: 2 года.
• Расчётный срок службы: свыше 10 лет при соблюдении правил эксплуатации и периодическом обслуживании.

Оптимальные сценарии применения

• Настенные и напольные котлы в частных домах. Обязательный элемент обвязки котла для безопасной эксплуатации системы отопления.
• Системы с расширительным баком закрытого типа. Группа компенсирует рост давления из‑за термического расширения теплоносителя и удаляет воздух, скапливающийся в верхних точках.
• Коллекторные разводки и тёплые полы. Защищает распределительные узлы и предотвращает проблемы, вызванные завоздушиванием.
• Котельные с несколькими контурами. Обеспечивает контроль и безопасность при работе радиаторов, бойлеров и других потребителей тепла.
• Пусконаладка и опрессовка. Позволяет визуально контролировать давление и своевременно сбрасывать излишки при испытаниях системы.

Принцип работы

Группа устанавливается на подающей линии котла либо на специальном отводе. В нормальных условиях манометр отображает текущее давление в системе (оптимально 1,5–2,0 бар). Автоматический воздухоотводчик непрерывно удаляет воздух, который скапливается в верхней части узла: поплавковый механизм открывает сбросное отверстие при наличии воздуха и закрывает его при заполнении водой. Если давление в системе достигает 3 бар, срабатывает предохранительный клапан — он сбрасывает излишки теплоносителя через дренажный патрубок в канализацию или приёмную ёмкость. После снижения давления ниже порога клапан автоматически закрывается. Все элементы работают независимо, обеспечивая многоуровневую защиту.

Рекомендации по монтажу и эксплуатации

• Устанавливайте строго вертикально. Воздухоотводчик должен находиться вверху — только в таком положении поплавковый механизм будет работать корректно.
• Соблюдайте направление потока и ориентацию узла. Монтаж выполняйте согласно маркировке и проектной схеме котельной.
• Обеспечьте доступ к группе. Узел должен быть легко доступен для осмотра, проверки манометра и ручного сброса воздуха при необходимости.
• Подключите дренажную линию. Сбросной патрубок предохранительного клапана обязательно соедините с дренажом или приёмной ёмкостью — прямой слив на пол недопустим.
• Используйте качественные уплотнители. Для резьбовых соединений применяйте сантехнический лён с пастой либо ФУМ‑ленту, рассчитанную на температуру до +120 °C и давление до 3–4 бар.
• Не ставьте запорную арматуру между группой и котлом. Наличие кранов на этом участке нарушает принцип работы защиты и делает систему потенциально опасной.
• Проверяйте работоспособность не реже 1 раза в год. Выполняйте принудительный сброс предохранительного клапана (если предусмотрена функция ручного подрыва) и контролируйте отсутствие залипания.
• Следите за показаниями манометра. Давление в системе должно находиться в пределах 1,5–2,0 бар; резкие скачки — повод для диагностики.
• Контролируйте состояние уплотнений и чистоту узлов. При появлении протечек или засорения воздухоотводчика элементы подлежат замене.

Типичные ошибки при эксплуатации

• Установка группы в горизонтальном или перевёрнутом положении. Воздухоотводчик перестаёт удалять воздух, а поплавковый механизм может заклинить.
• Монтаж запорного крана между группой и котлом. Это полностью блокирует функцию аварийного сброса давления.
• Отсутствие дренажной линии. Сброс теплоносителя на пол приводит к порче отделки, риску затопления и невозможности оценить срабатывание клапана.
• Игнорирование периодической проверки клапана. Со временем затвор может залипнуть из‑за накипи и коррозии — в аварийной ситуации клапан не откроется.
• Перетяжка резьбовых соединений. Избыточное усилие деформирует латунный корпус или повреждает уплотнения — возникают протечки.
• Использование неподходящих уплотнителей. Материалы, не рассчитанные на высокую температуру и циклы нагрева/охлаждения, быстро теряют герметичность.
• Эксплуатация при давлении выше 3 бар. Если система рассчитана на более высокое рабочее или испытательное давление, требуется группа с соответствующими параметрами.
• Засорение воздухоотводчика. При попадании шлама и грязи узел перестаёт удалять воздух — в системе появляются пробки и шумы.

Выбирайте группу безопасности котла STOUT SVS‑0040‑015025, если требуется надёжная, компактная и готовая к монтажу защита системы отопления: латунный корпус, чёткая уставка предохранительного клапана 3 бар, удобный манометр и автоматический воздухоотводчик делают её оптимальным решением для типовых бытовых котельных.
