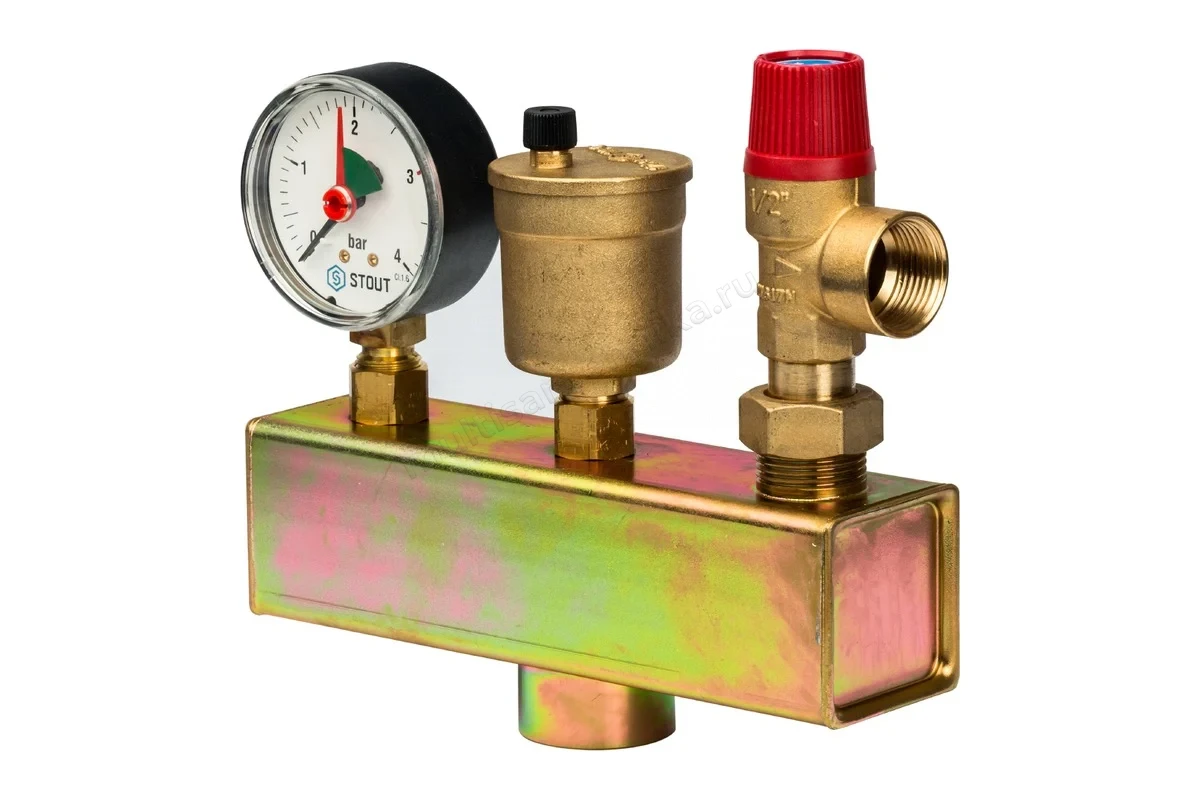

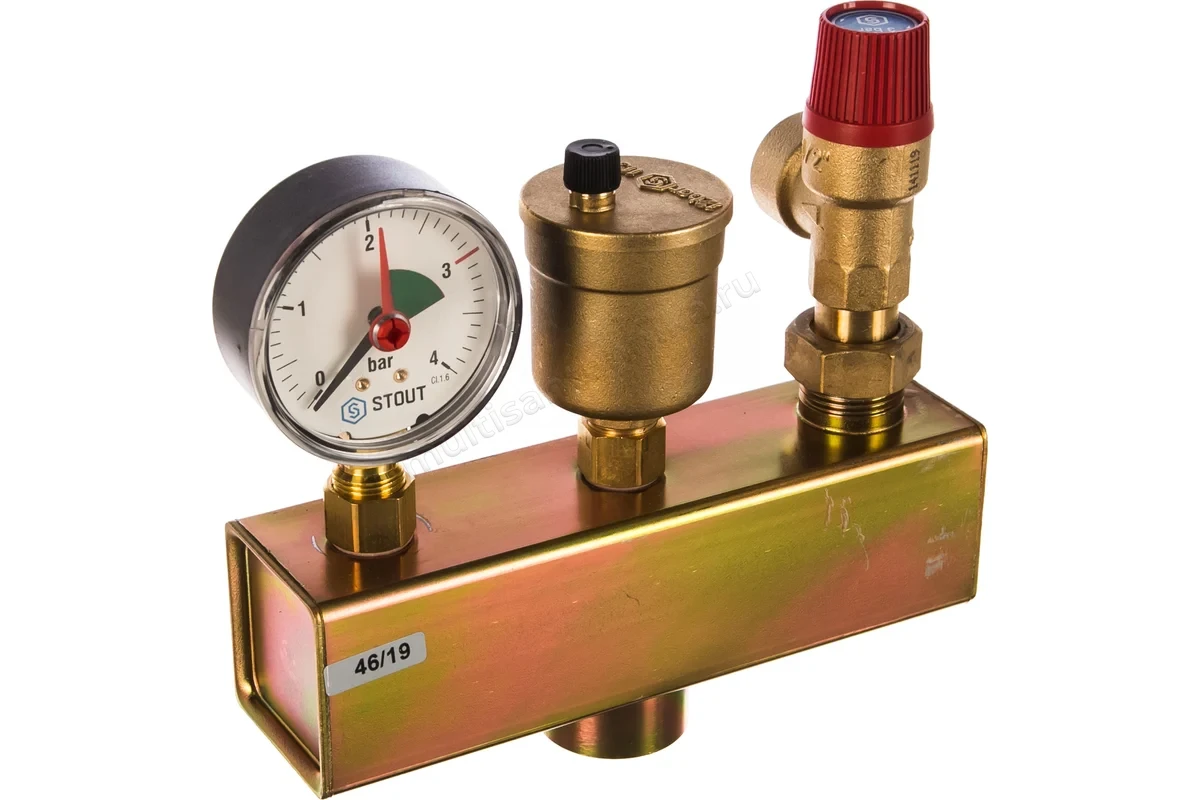

Группа безопасности котла Stout без теплоизоляции 3 бар до 50 кВт SVS-0004-015025

Группа безопасности котла STOUT SVS‑0004‑015025 — комплексная защита котла до 50 кВт

Ключевые преимущества

• Комплексная защита в одном узле. Предохранительный клапан, воздухоотводчик и манометр собраны на общей консоли — не нужно подбирать компоненты по отдельности, снижается риск ошибок при монтаже.
• Наглядный контроль параметров. Встроенный манометр (обычно 0–6 бар) позволяет в реальном времени отслеживать давление в системе и вовремя выявлять отклонения.
• Автоматический сброс избыточного давления. Предохранительный клапан настроен на срабатывание при 3 бар — это типовой порог для бытовых систем отопления.
• Удаление воздуха из контура. Автоматический воздухоотводчик предотвращает образование воздушных пробок, которые ухудшают циркуляцию и вызывают локальный перегрев.
• Совместимость с котлами до 50 кВт. Пропускная способность и характеристики подобраны под типовые бытовые и малые коммерческие котельные установки.
• Компактность и типовой монтаж. Стандартная трубная резьба и продуманная геометрия позволяют устанавливать группу даже в стеснённых местах.
• Надёжные материалы. Латунная консоль и компоненты устойчивы к коррозии и циклическим нагрузкам; уплотнения — из термостойких эластомеров.

Технические характеристики

• Артикул: SVS‑0004‑015025.
• Тип: группа безопасности котла (без теплоизоляции).
• Максимальная мощность защищаемого котла: до 50 кВт.
• Присоединительная резьба: внутренняя 1″ (стандартное подключение к системе).
• Давление срабатывания предохранительного клапана: 3 бар (заводская настройка).
• Диапазон шкалы манометра: 0–6 бар.
• Максимальная температура рабочей среды: до +120 °C.
• Материал консоли и основных элементов: латунь.
• Материал уплотнений: термостойкий эластомер.
• Вес: около 1,1–1,3 кг.
• Гарантия: 2 года.
• Расчётный срок службы: свыше 10 лет при соблюдении правил эксплуатации и периодическом обслуживании.

Оптимальные сценарии применения

• Настенные и напольные котлы бытового и полупромышленного сегмента. Защита оборудования при термическом расширении теплоносителя и пиковых нагрузках.
• Закрытые системы отопления с принудительной циркуляцией. Контроль давления, удаление воздуха и аварийный сброс — базовые функции для стабильной работы контура.
• Котельные в отапливаемых помещениях. Исполнение без теплоизоляции полностью оправдано, когда узел находится в тёплом помещении и теплопотери не критичны.
• Монтаж в ограниченном пространстве. Компактная компоновка позволяет разместить группу на стене или в шкафу рядом с котлом.
• Реконструкция и модернизация существующих систем. Типовые резьбы и универсальные параметры делают группу удобной для замены устаревших решений.
• Пусконаладка и опрессовка. Позволяет контролировать давление по манометру и сбрасывать излишки через клапан при испытаниях.

Принцип работы

Все элементы группы работают параллельно:

• Манометр непрерывно отображает текущее давление в системе — это основной инструмент визуального контроля.
• Предохранительный клапан удерживает сбросной канал закрытым при нормальном давлении; при достижении 3 бар пружина преодолевается, затвор приоткрывается и сбрасывает излишки теплоносителя через дренажный патрубок; после снижения давления ниже порога клапан автоматически закрывается.
• Автоматический воздухоотводчик удаляет скопившийся воздух: поплавковый механизм открывает выпускной клапан при появлении воздушной подушки и закрывает его при заполнении водой — это предотвращает завоздушивание и гидроудары.

Функция ручного подрыва на предохранительном клапане позволяет принудительно проверять его работоспособность — это обязательная регламентная операция.

Рекомендации по монтажу и эксплуатации

• Устанавливайте строго вертикально. Группа рассчитана на вертикальную ориентацию: при неправильном положении воздухоотводчик не будет работать корректно, а показания манометра могут искажаться.
• Соблюдайте направление потока и ориентацию патрубков. Подвод теплоносителя выполняйте согласно схеме; дренаж от предохранительного клапана выводите в канализацию или приёмную ёмкость.
• Не ставьте запорную арматуру между группой и котлом. Кран между котлом и группой безопасности полностью лишает систему защиты и создаёт риск аварии.
• Используйте надёжные уплотнители. Для резьбы 1″ применяйте сантехнический лён с пастой либо ФУМ‑ленту, рассчитанную на высокие температуры и давление.
• Проверяйте работоспособность не реже 1 раза в год. Выполняйте ручной подрыв предохранительного клапана при рабочем давлении системы; следите за корректной работой воздухоотводчика (отсутствие течи и стабильное удаление воздуха).
• Контролируйте герметичность и чистоту узлов. При протечках, следах коррозии, накипи или явных ошибках показаний манометра узел подлежит замене.
• Убедитесь, что параметры группы соответствуют системе. Уставка 3 бар и мощность до 50 кВт — типовые значения; для высоконапорных или специализированных контуров могут потребоваться иные решения.

Типичные ошибки при эксплуатации

• Установка запорного крана между группой безопасности и котлом. Это грубое нарушение правил безопасности: при аварии защита не сработает, возможен разрыв теплообменника.
• Горизонтальный или наклонный монтаж. Нарушает работу воздухоотводчика и снижает точность показаний манометра.
• Отсутствие дренажа от предохранительного клапана. Сброс теплоносителя на пол приводит к затоплению и повреждению отделки; кроме того, невозможно визуально оценить срабатывание защиты.
• Игнорирование регламентных проверок. Залипание затвора клапана или засорение воздухоотводчика со временем делают группу неэффективной.
• Перетяжка резьбовых соединений. Избыточное усилие на крупной резьбе 1″ может деформировать корпус или посадочные места, что приведёт к протечкам.
• Эксплуатация при неисправном манометре. Без достоверного контроля давления теряется одна из ключевых функций группы безопасности.
• Использование в системах с рабочим давлением, близким к 3 бар. Частые срабатывания клапана ускоряют износ узла и создают неудобства при эксплуатации.

Выбирайте группу безопасности STOUT SVS‑0004‑015025, если требуется типовое, надёжное и компактное решение для защиты котла мощностью до 50 кВт: сочетание предохранительного клапана на 3 бар, манометра и воздухоотводчика на латунной консоли, исполнение без теплоизоляции и подключение 1″ делают её удобным элементом обвязки в бытовых и малых коммерческих системах отопления.
