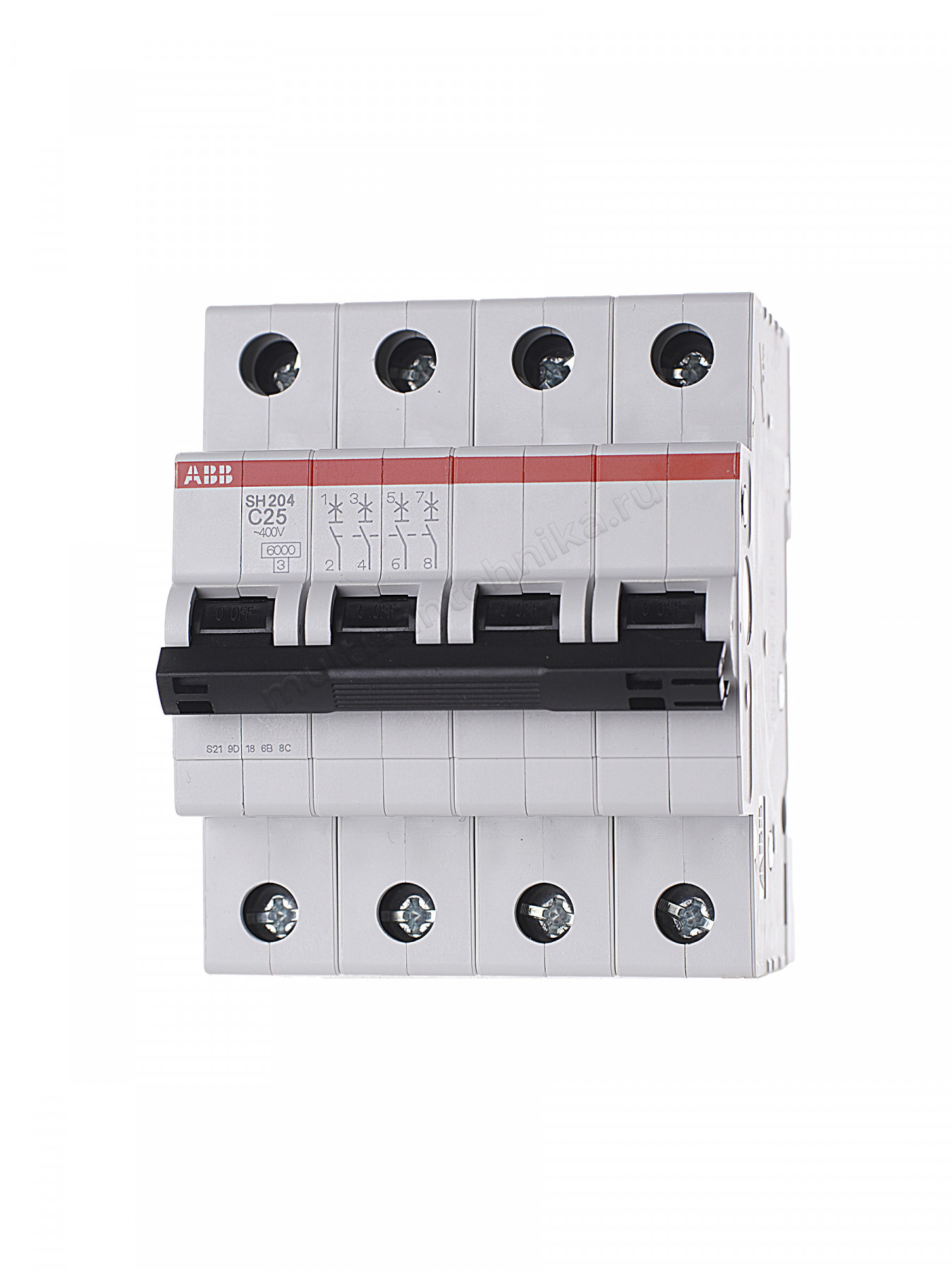

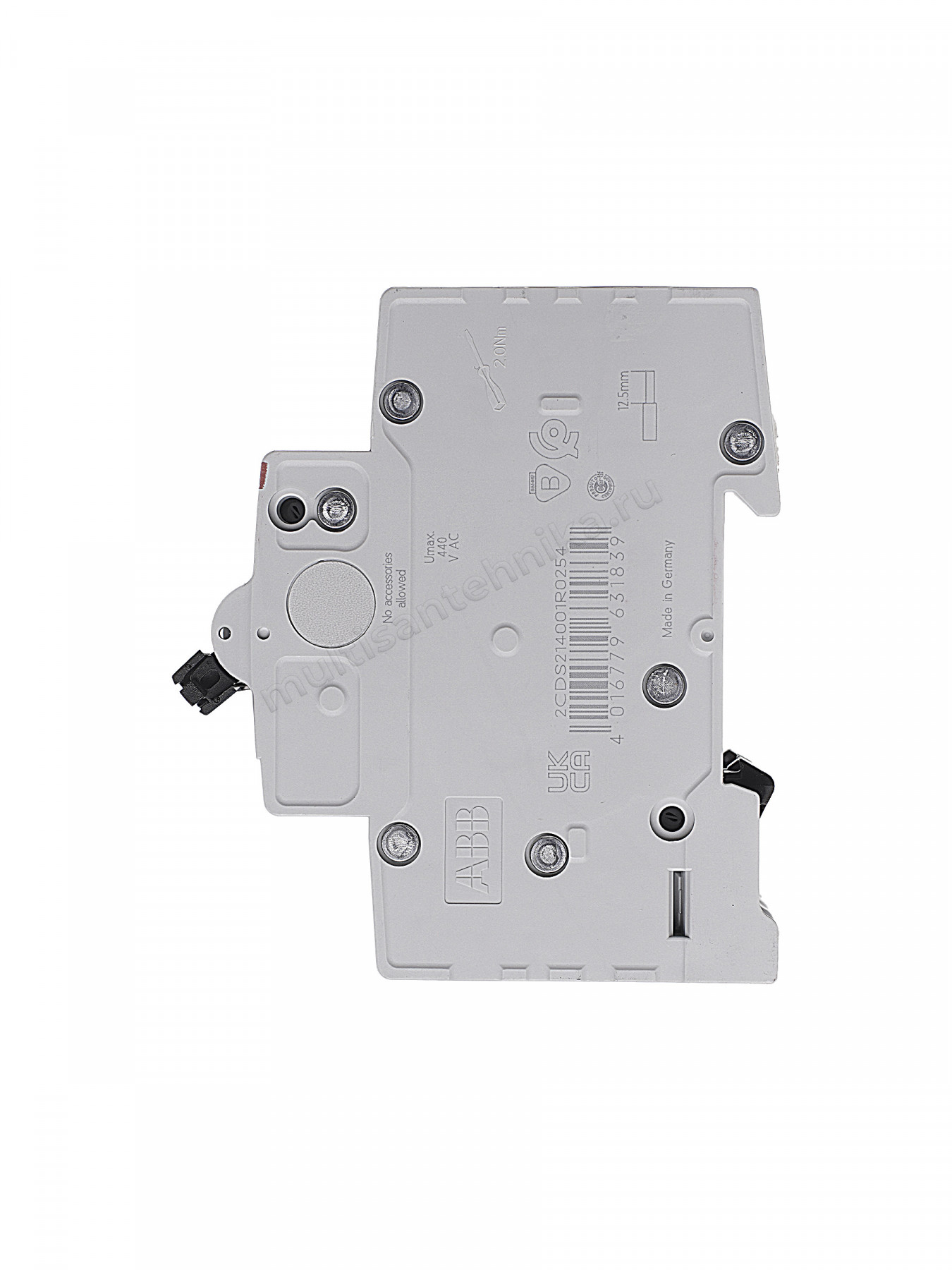

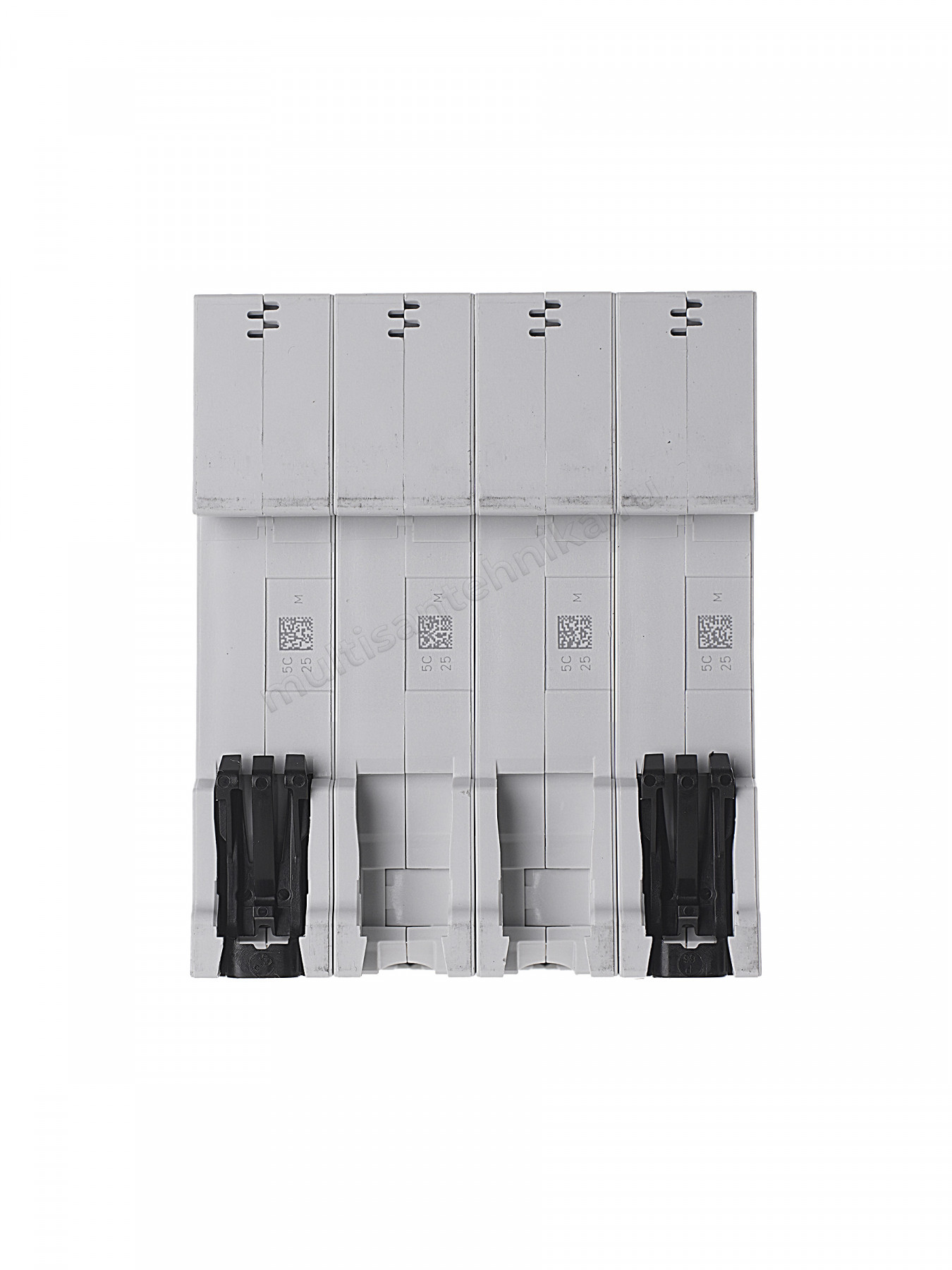

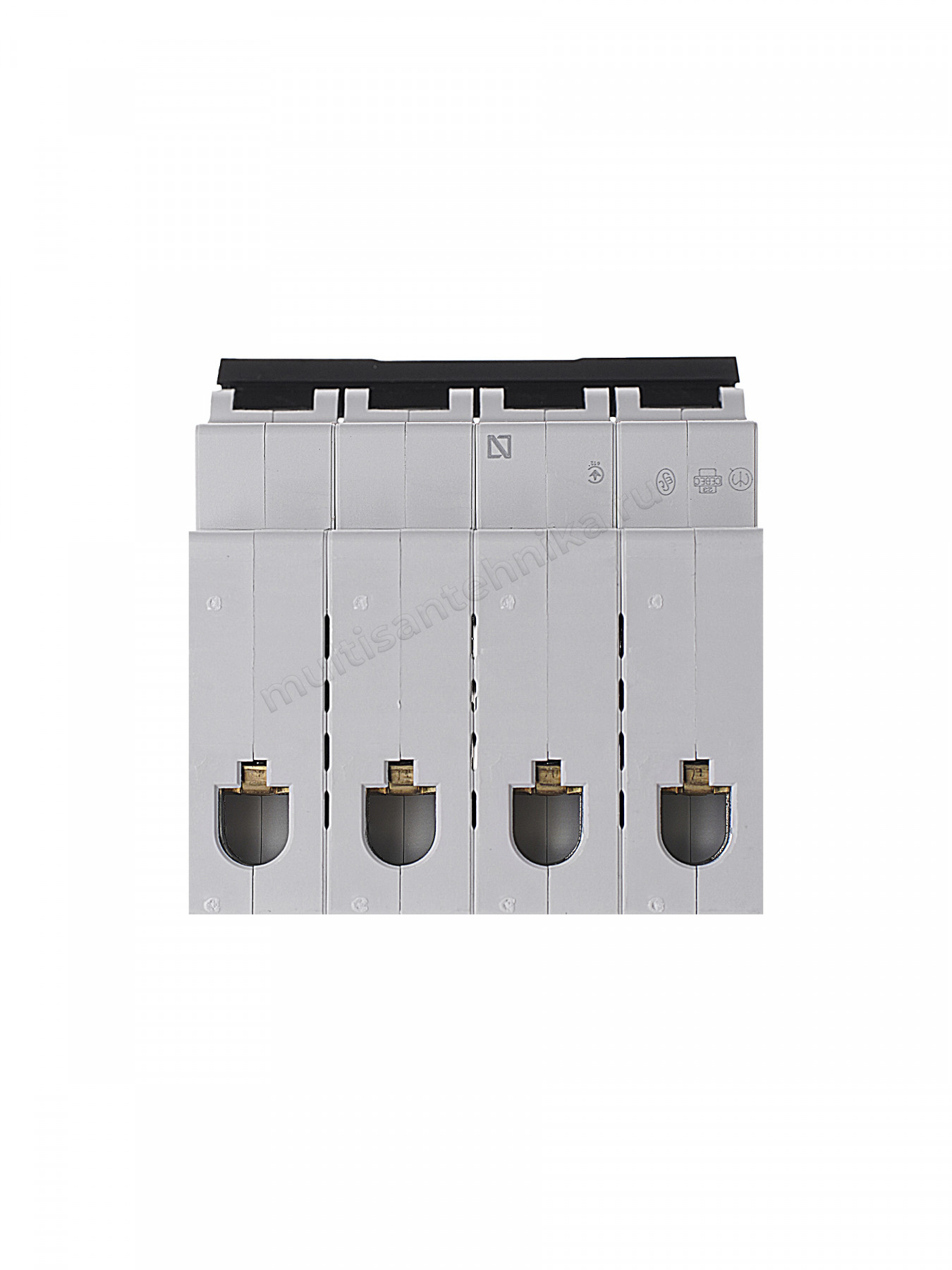

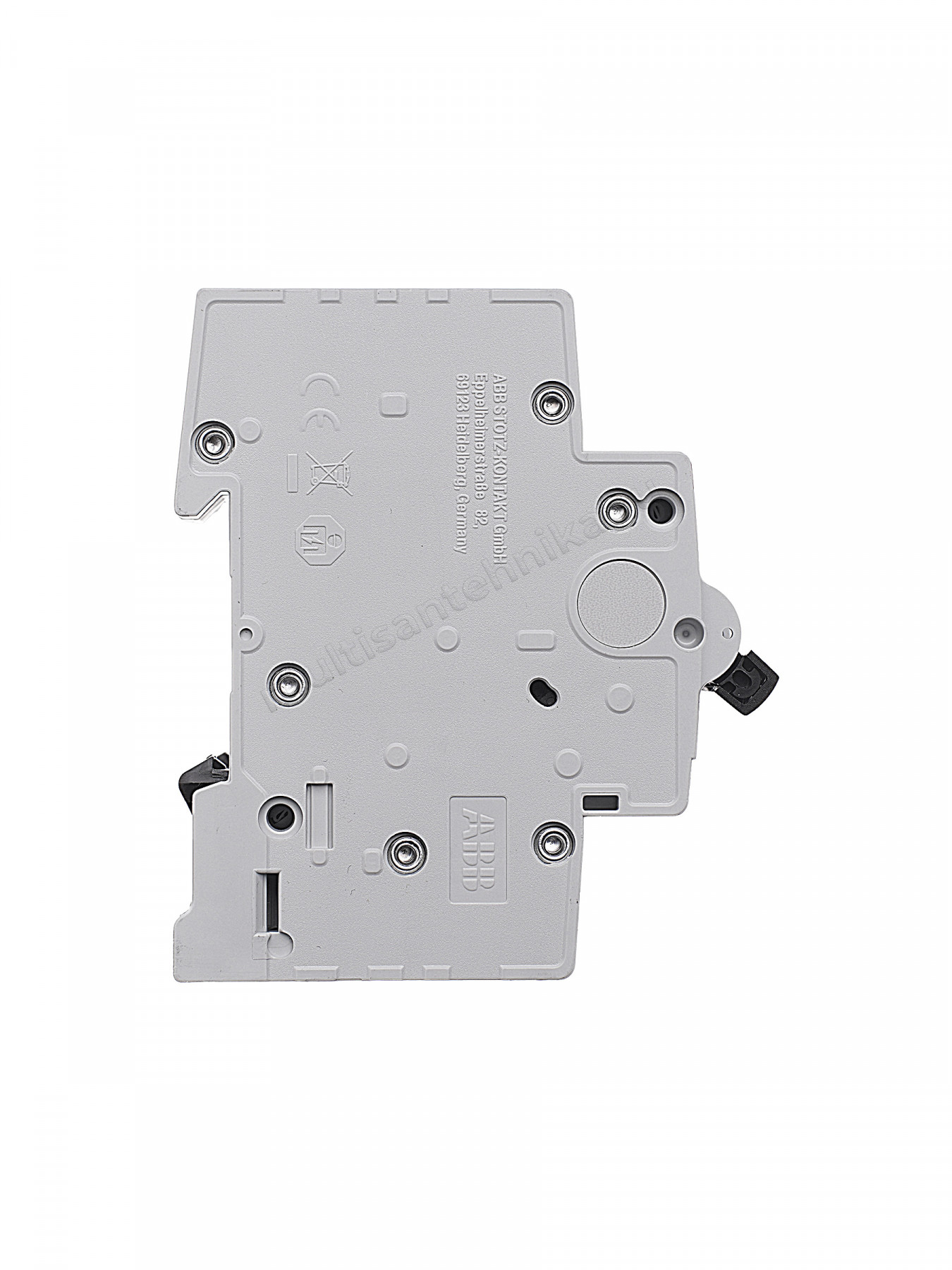

Автоматический выключатель ABB 4-полюсный SH204 C25 2CDS214001R0254

Автоматический выключатель 4‑полюсный ABB SH204 C25 — комплексная защита трёхфазных цепей с нейтралью

• Надёжность от мирового бренда. Продукция ABB соответствует международным стандартам (IEC/EN 60898‑1, IEC/EN 60947‑2) — гарантия стабильной работы и долгого срока службы.
• Полная защита сети. Четыре полюса одновременно разрывают три фазных проводника и нейтральный провод, обеспечивая абсолютную безопасность при обслуживании.
• Оптимальная характеристика срабатывания. Тип C (срабатывание при токах 5–10×In) подходит для цепей с умеренными пусковыми токами: электродвигателей, освещения, розеток, промышленного оборудования.
• Высокая отключающая способность. 6 кА обеспечивает надёжную защиту даже при близких коротких замыканиях.
• Компактность. Ширина 4 модуля (70 мм) экономит место в распределительном щите.
• Простой монтаж. Установка на DIN‑рейку (35 мм) выполняется быстро и без специальных инструментов, допускается любое монтажное положение.
• Долговечность. Механический и электрический ресурс — по 20 000 циклов коммутаций.
• Универсальность подключения. Поддерживает кабели сечением:
  • 0,75–25 мм2 (жёсткие/одножильные);
  • 0,75–16 мм2 (гибкие/многожильные с наконечником).
• Широкий диапазон рабочих температур. Сохраняет работоспособность при температурах от −25 ∘C до +55 ∘C, при хранении — от −40 ∘C до +70 ∘C.
• Визуальный контроль. Чёткая индикация положения контактов («Включено»/«Отключено») упрощает мониторинг состояния цепи.
• Устойчивость к внешним воздействиям. Выдерживает вибрацию до 5 G и ударные нагрузки до 25 G — подходит для сложных условий эксплуатации.

Где применяется:

• в жилых домах и многоквартирных комплексах с трёхфазным электроснабжением для защиты вводов и мощных нагрузок;
• в офисных центрах для защиты серверных помещений, систем кондиционирования и освещения;
• на промышленных объектах для защиты электродвигателей, станков, компрессоров и другого оборудования;
• в торговых центрах и гостиницах для защиты систем вентиляции, лифтов и общедомовых электроустановок;
• для подключения трёхфазного оборудования с нейтралью (насосы, печи, холодильные установки, сварочные аппараты);
• в системах электроснабжения с протяжёнными кабельными линиями;
• в распределительных щитах промышленных предприятий и коммерческих объектов;
• для защиты линий питания трёхфазных розеток и силовых установок;
• для модернизации существующих электроустановок — замены устаревших выключателей.

Технические характеристики:

• Тип изделия: автоматический выключатель модульный.
• Серия: SH200.
• Модель: SH204 C6.
• Номинальный ток: $25\text{А}$.
• Характеристика срабатывания: C.
• Номинальная отключающая способность: $6\text{кА}$ (AC).
• Количество полюсов: 4.
• Номинальное напряжение: $400\text{В}$ (переменный ток).
• Максимальное рабочее напряжение: $440\text{В}$.
• Номинальное напряжение изоляции: $440\text{В}$.
• Номинальное импульсное выдерживаемое напряжение: $6,2\text{кВ}$ на уровне моря, $5\text{кВ}$ на высоте 2000 м.
• Частота сети: 50–60 Гц.
• Степень защиты: IP20 (лицевая сторона).
• Способ монтажа: на DIN‑рейку 35 мм.
• Ширина: 4 модуля ($70\text{мм}$).
• Габариты (Ш × В × Г): $70\times 85\times 69\text{мм}$.
• Вес: $0,5\text{кг}$.
• Момент затяжки клемм: 2\ \text{Н·м}.
• Класс токоограничения: 3.
• Категория перенапряжения: 3.
• Степень загрязнения: 2.
• Сечение подключаемого кабеля:
  • жёсткий/одножильный: 0,75–25 мм2;
  • гибкий/многожильный: 0,75–16 мм2.
• Потеря мощности при номинальных условиях: $6\text{Вт}$ на полюс.
• Артикул: 2CDS214001R0254.
• Страна‑изготовитель: Германия.

Ключевые особенности конструкции:

• двухступенчатая система расцепления (тепловой и электромагнитный расцепители) для комплексной защиты от перегрузок и коротких замыканий;
• винтовые клеммы с защитой от выскальзывания провода — обеспечивают надёжный контакт и простоту подключения;
• ударопрочный корпус из самозатухающего термостойкого полиэфира — устойчив к механическим воздействиям и высоким температурам, усилен дополнительными заклёпками для устранения эффекта расхождения корпуса;
• чёткая маркировка параметров и схема подключения на корпусе — упрощает идентификацию и монтаж;
• эргономичная рукоятка с чётким переключением и положениями I/O («Включено»/«Отключено») — удобство эксплуатации;
• возможность монтажа в любом положении — гибкость при проектировании щитов;
• одновременное отключение всех полюсов — повышает безопасность обслуживания электроустановок.

Доверьте защиту ваших трёхфазных электрических цепей с нейтралью автоматическому выключателю ABB SH204 C25 — надёжному, компактному и точному решению от мирового лидера в области электротехники!
