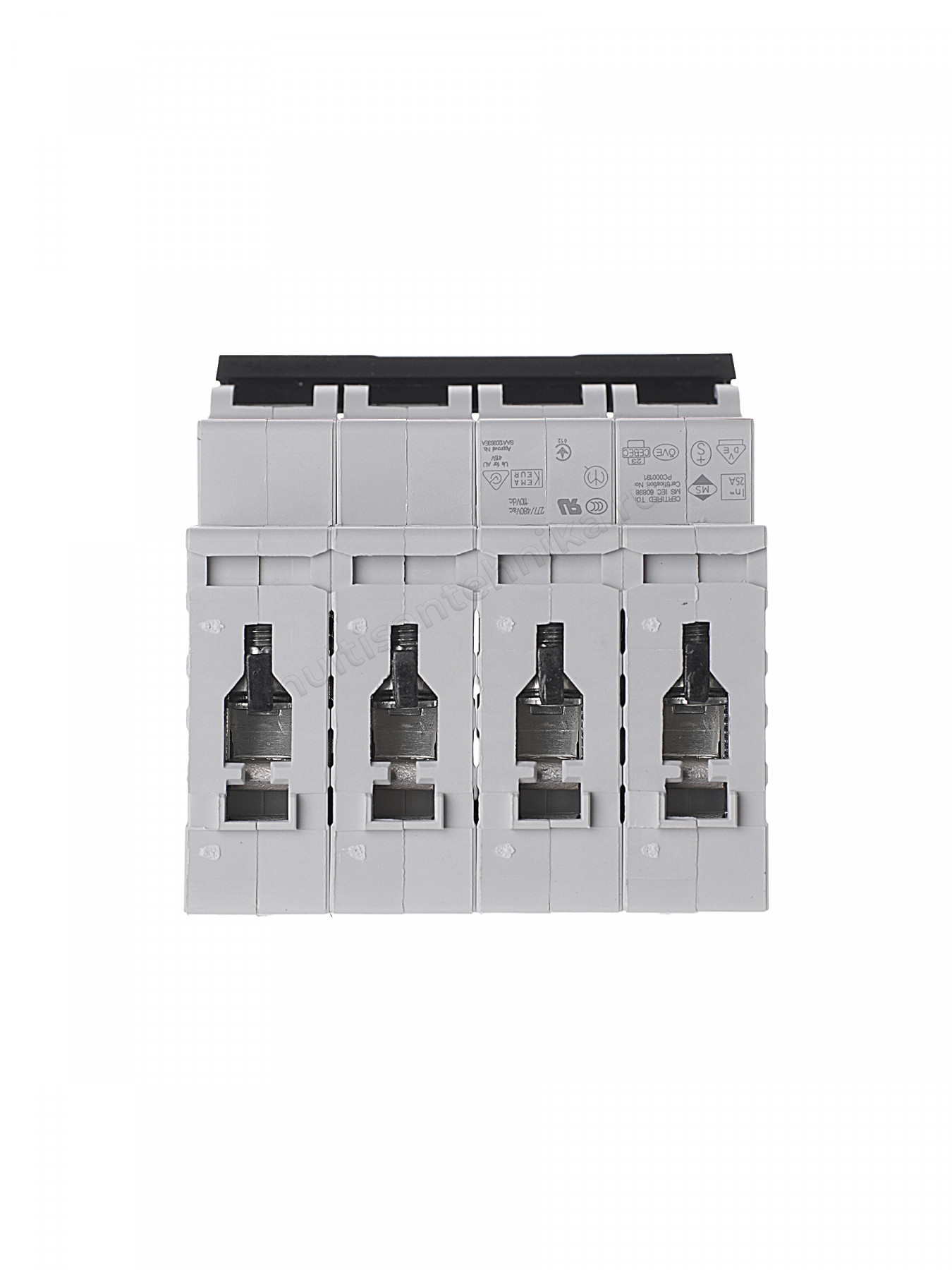

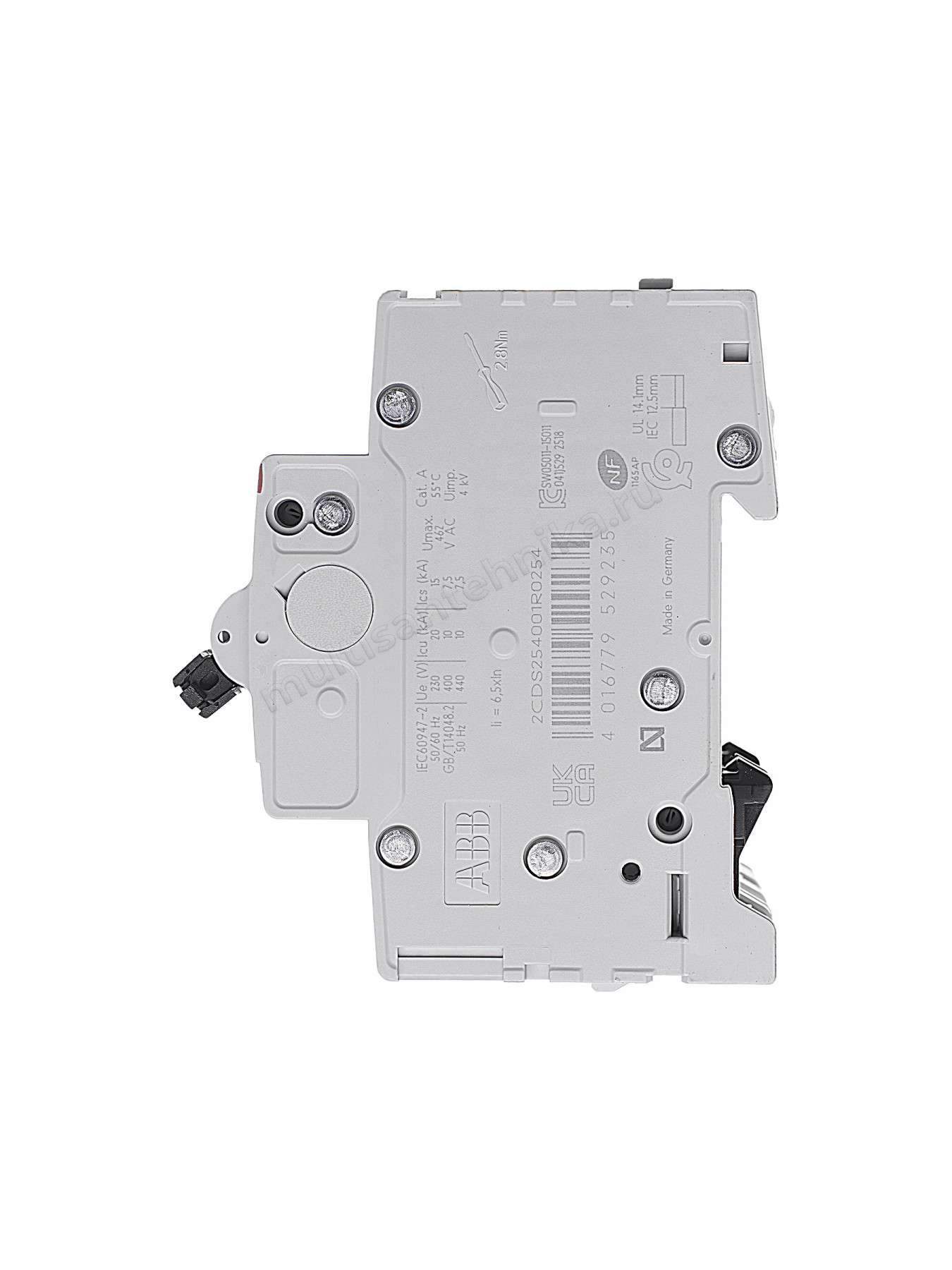

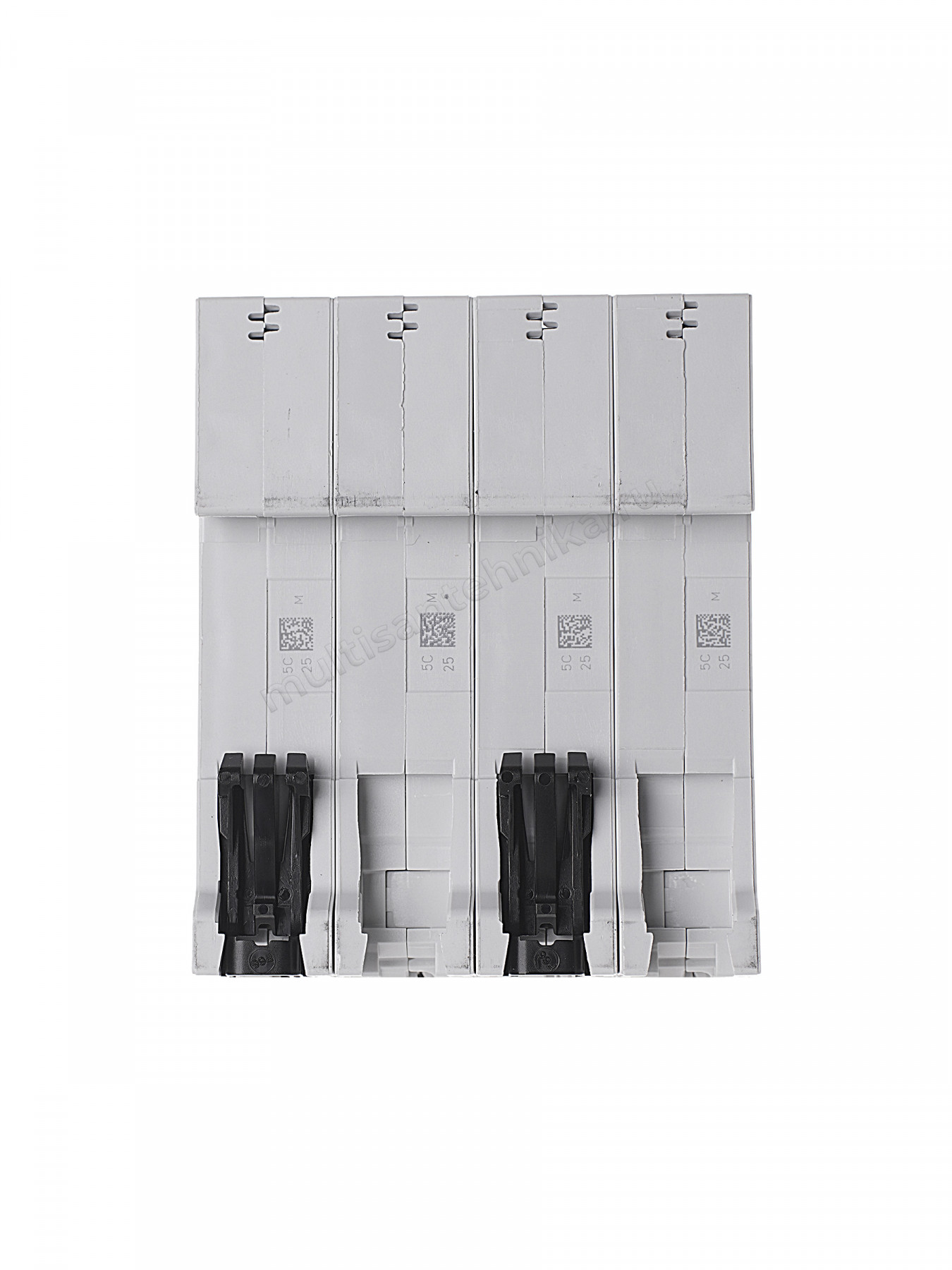

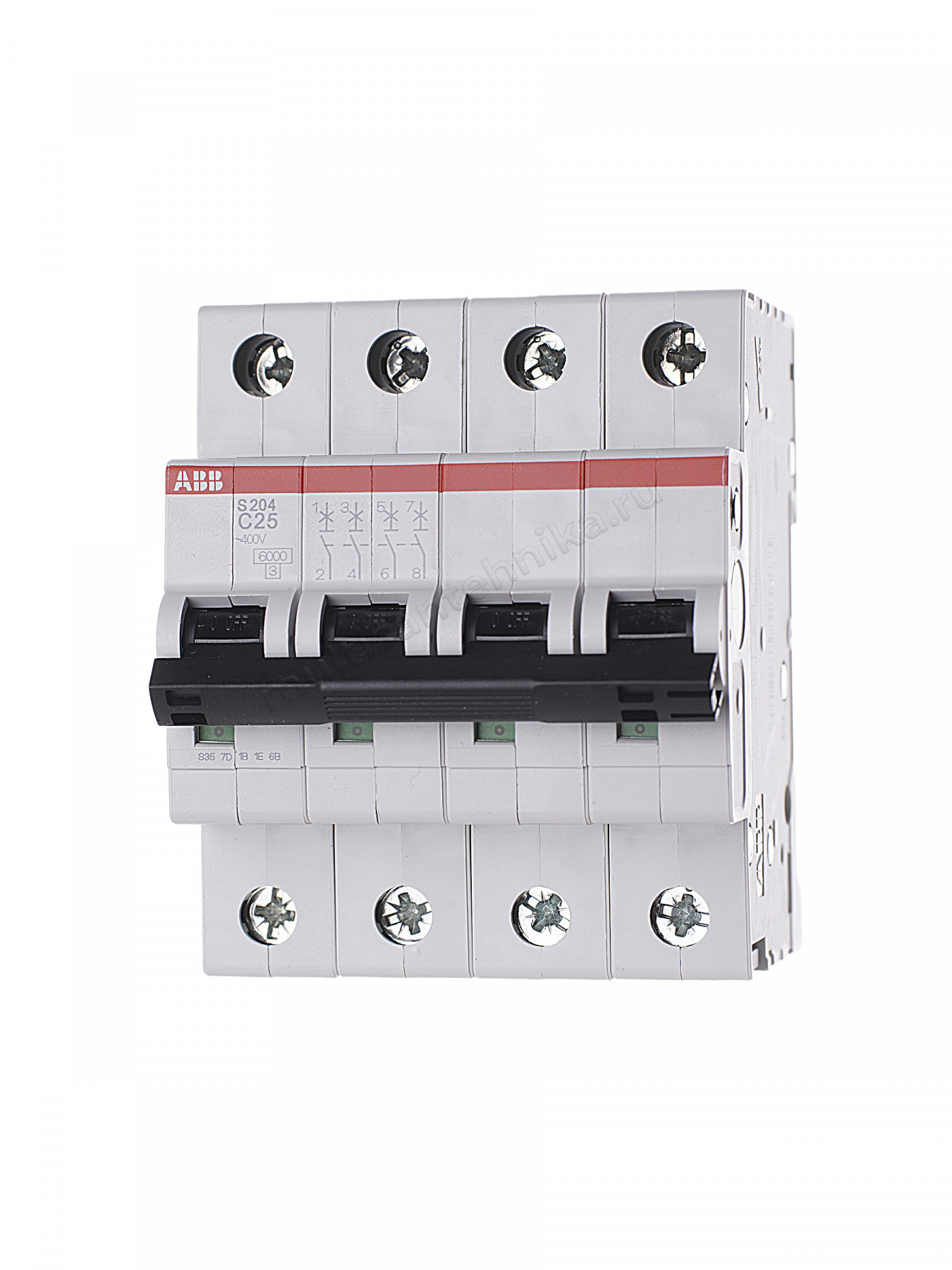

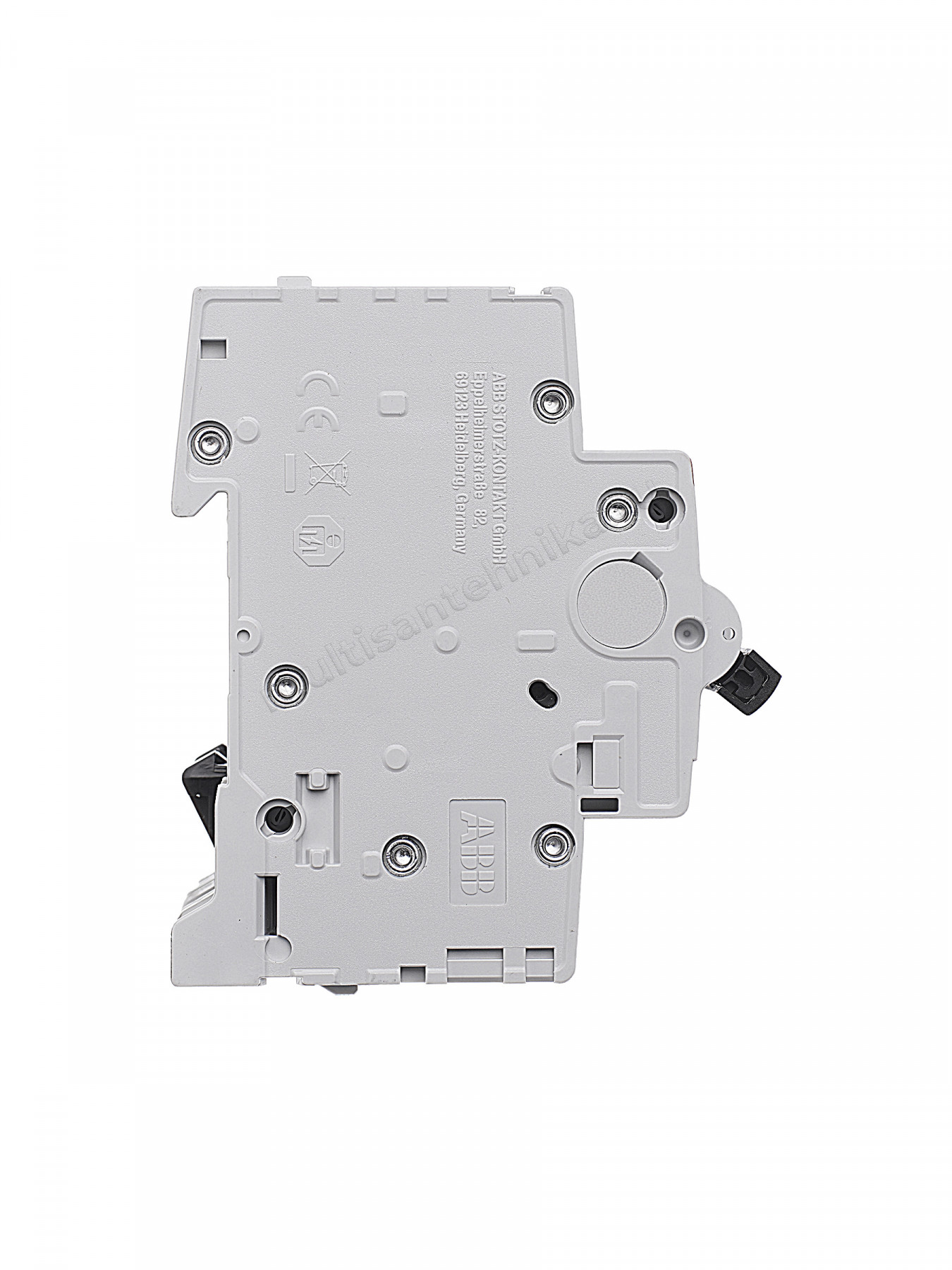

Автоматический выключатель ABB 4-полюсный S204 C25 2CDS254001R0254

Автоматический выключатель 4‑полюсный ABB S204 C25 — комплексная защита трёхфазных сетей с нейтралью

• Надёжность от мирового бренда. Продукция ABB соответствует международным стандартам (IEC/EN 60898‑1, IEC/EN 60947‑2, UL1077) — гарантия стабильной работы и долгого срока службы.
• Полная защита сети. 4 полюса обеспечивают одновременное отключение трёх фаз и нейтрали, повышая безопасность обслуживания электроустановок.
• Оптимальная характеристика срабатывания. Тип C (срабатывание при токах 5–10×In) подходит для цепей с умеренными пусковыми токами: двигателей, насосов, компрессоров.
• Компактность. Ширина 4 модуля (70 мм) экономит место в распределительном щите.
• Простой монтаж. Установка на DIN‑рейку (35 мм) выполняется быстро и без специальных инструментов.
• Долговечность. Механический и электрический ресурс — по 20 000 циклов коммутаций.
• Универсальность подключения. Поддерживает кабели сечением до 25 мм2.
• Широкий диапазон рабочих температур. Сохраняет работоспособность при температурах от −25 ∘C до +55 ∘C.
• Визуальный контроль. Чёткая индикация положения контактов («Включено»/«Отключено») упрощает мониторинг состояния цепи.
• Гибкость конфигурации. Совместим с дополнительными аксессуарами ABB: вспомогательными контактами, независимыми расцепителями, моторными приводами и т. д.

Где применяется:

• в промышленных сетях для защиты мощных трёхфазных потребителей;
• в коммерческих зданиях для защиты распределительных щитов и силовых линий;
• на объектах с критическими требованиями к электробезопасности (медицинские учреждения, лаборатории);
• для защиты систем вентиляции, кондиционирования и отопления большой мощности;
• в системах с протяжёнными кабельными линиями, где важна чувствительность к коротким замыканиям;
• для подключения трёхфазного оборудования с нейтралью (станки, конвейеры, трансформаторы);
• в распределительных щитах с ограниченным пространством благодаря компактным размерам;
• для модернизации существующих электроустановок — замены устаревших выключателей.

Технические характеристики:

• Тип изделия: автоматический выключатель модульный.
• Серия: S200 (System pro M compact).
• Номинальный ток: $25\text{А}$.
• Характеристика срабатывания: C.
• Номинальная отключающая способность: $6\text{кА}$ (AC/DC).
• Количество полюсов: 4.
• Номинальное напряжение: $230/400\text{В}$ (переменный ток).
• Частота сети: 50–60 Гц.
• Степень защиты: IP20 (лицевая сторона).
• Способ монтажа: на DIN‑рейку 35 мм.
• Ширина: 4 модуля ($70\text{мм}$).
• Габариты (Ш × В × Г): $70\times 88\times 69\text{мм}$.
• Вес: $0,5\text{кг}$.
• Момент затяжки клемм: 2{,}8\ \text{Н·м}.
• Максимальное сечение подключаемого провода: 25 мм2.
• Класс токоограничения: 3.
• Механическая износостойкость: 20 000 циклов.
• Электрическая износостойкость: 20 000 циклов.
• Номинальное импульсное выдерживаемое напряжение: $4\text{кВ}$.
• Номинальное напряжение изоляции: $440\text{В}$.
• Артикул: 2CDS254001R0254.
• Страна‑изготовитель: Германия.

Ключевые особенности конструкции:

• двухступенчатая система расцепления (тепловой и электромагнитный расцепители) для комплексной защиты;
• дополнительный зажим для подключения шины‑гребёнки штырькового типа в верхней части автомата;
• ударопрочный корпус из самозатухающего пластика — устойчив к механическим воздействиям и высоким температурам;
• винтовые зажимы с защитой от выскальзывания провода — обеспечивают надёжный контакт и простоту подключения;
• чёткая маркировка параметров и схема подключения на корпусе — упрощает идентификацию и монтаж;
• эргономичная рукоятка с чётким переключением — удобство эксплуатации.

Доверьте защиту ваших трёхфазных электрических цепей с нейтралью автоматическому выключателю ABB S204— надёжному, компактному и точному решению от мирового лидера в области электротехники!
