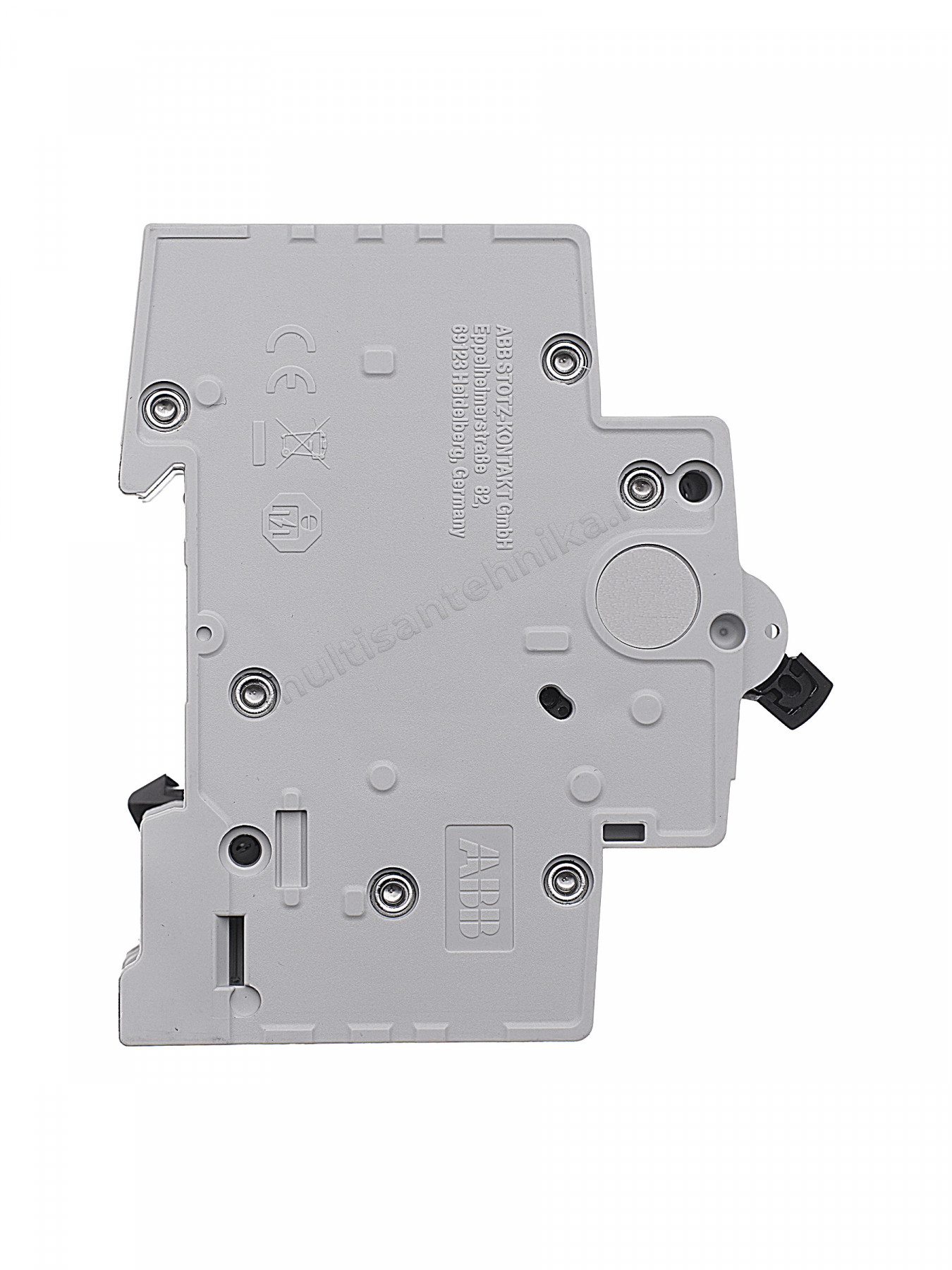

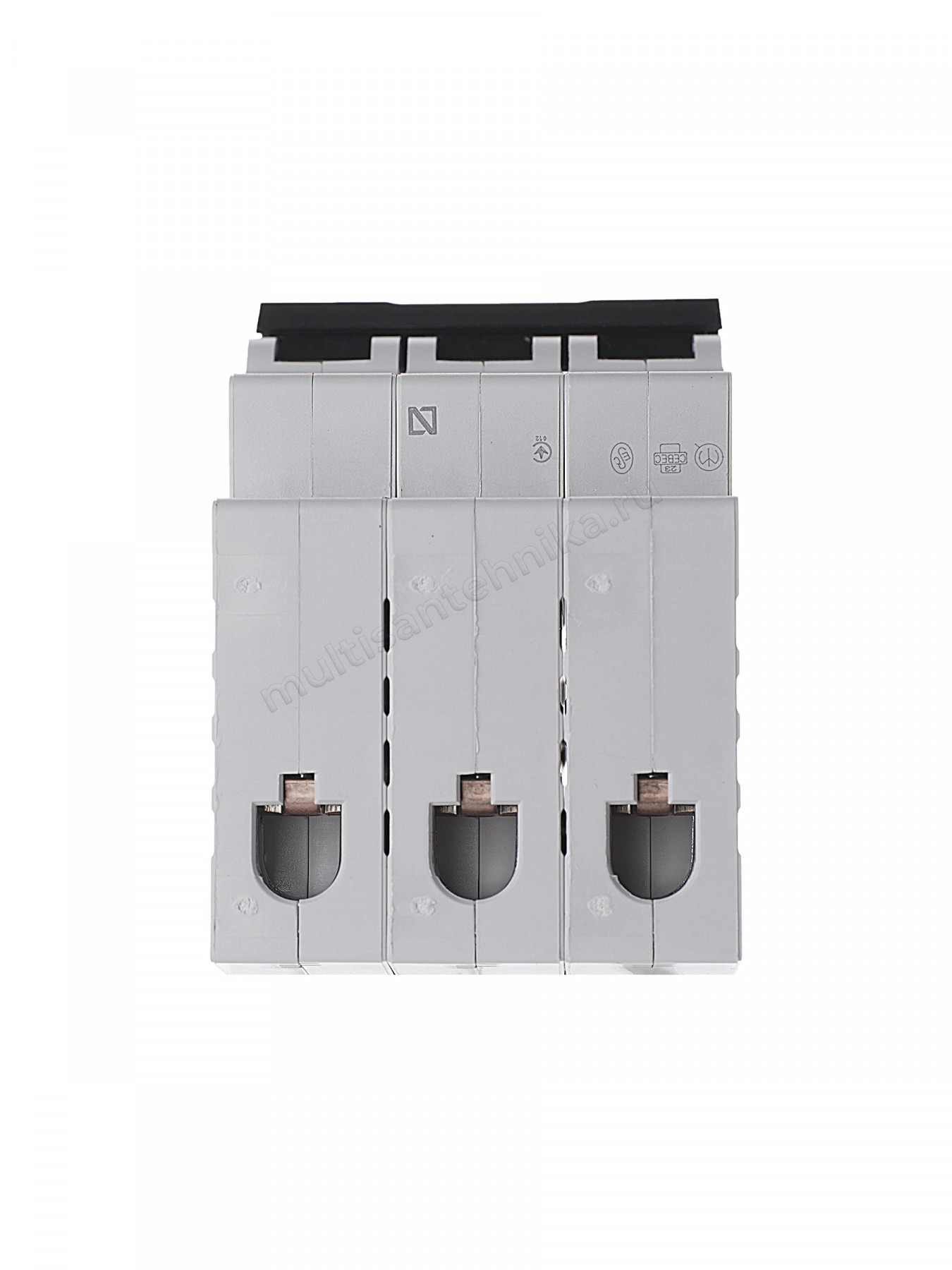

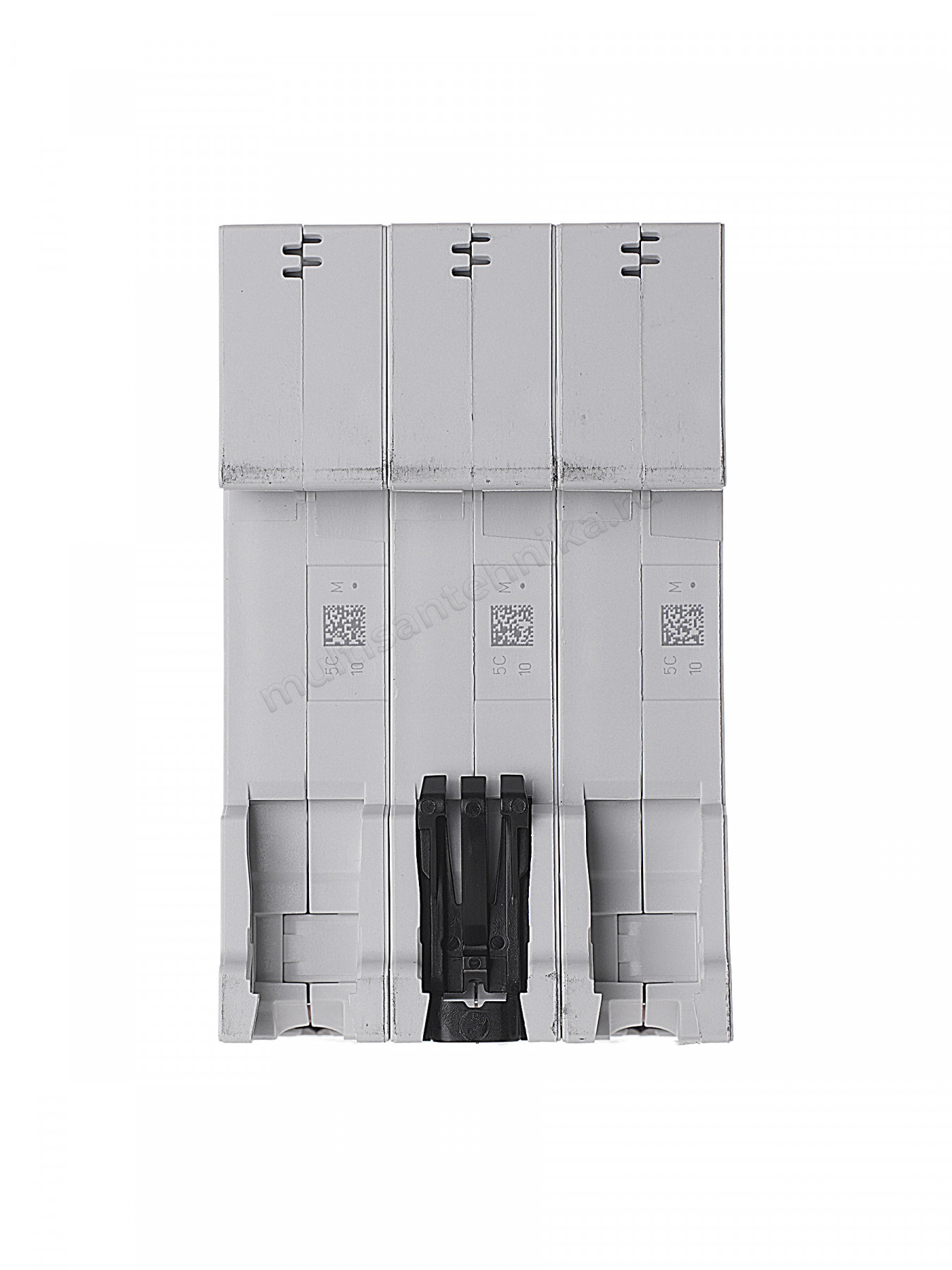

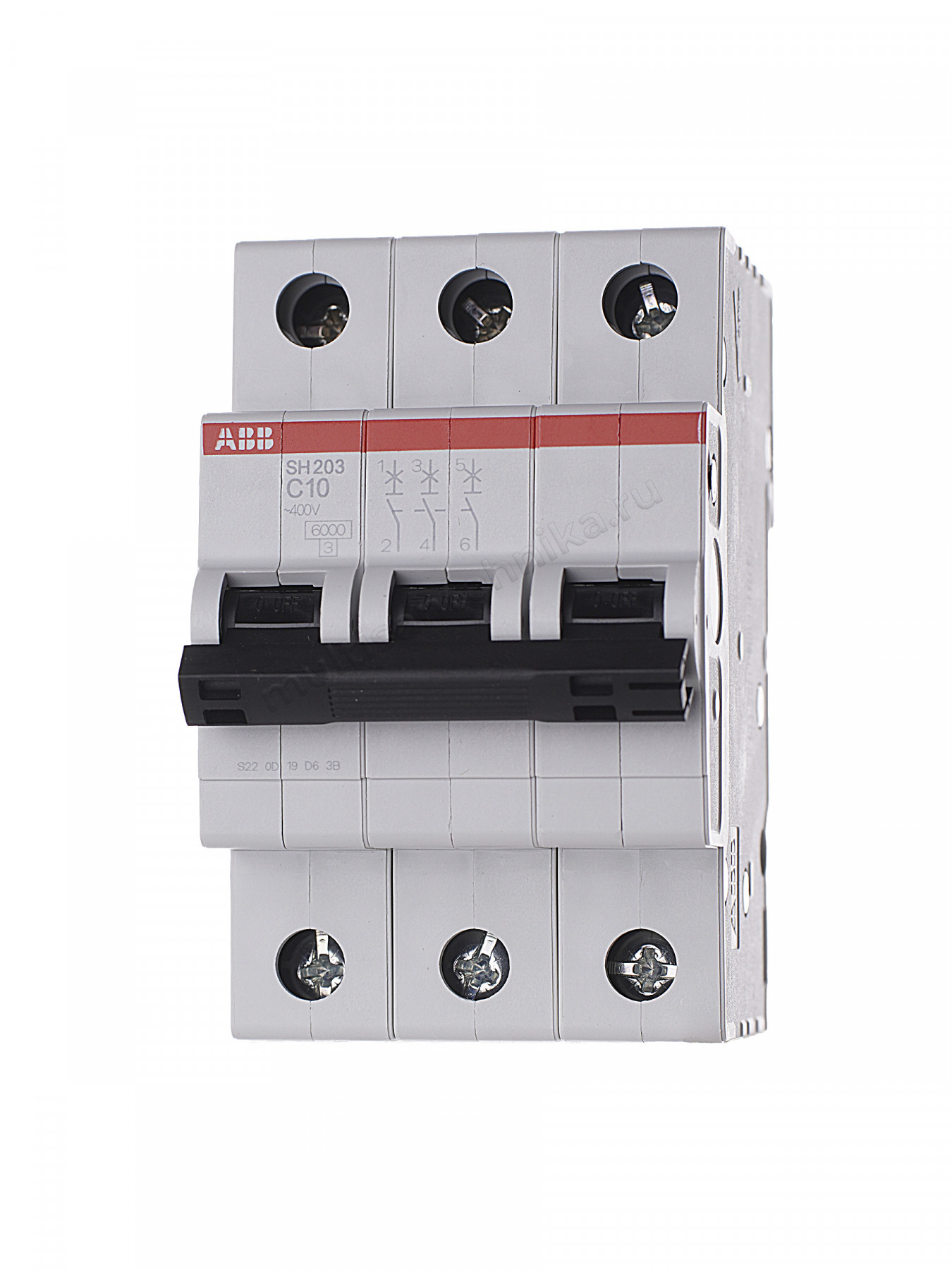

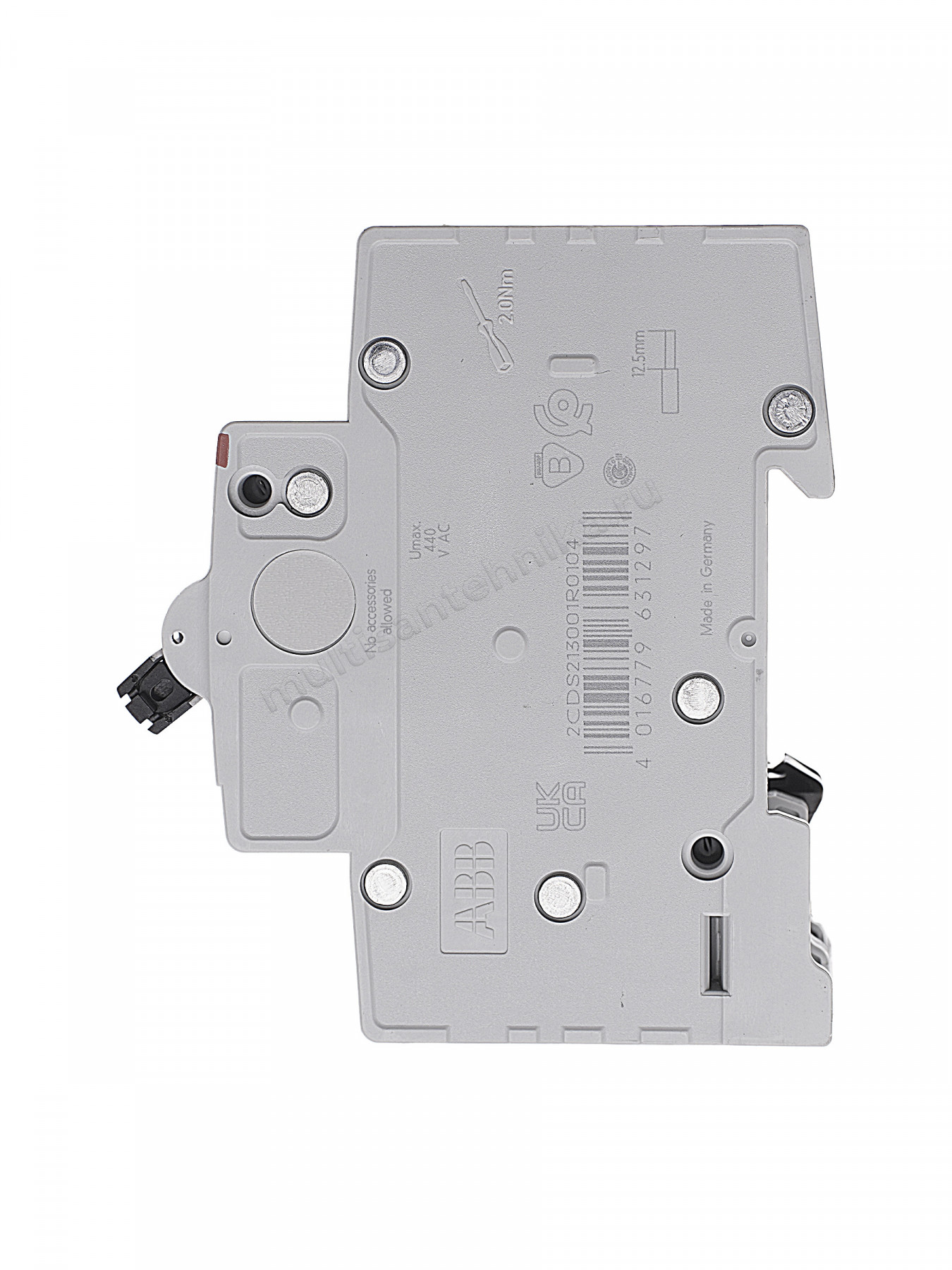

Автоматический выключатель ABB 3-полюсный SH203 C10 2CDS213001R0104

Автоматический выключатель 3‑полюсный ABB SH203 C10 — надёжная защита трёхфазных цепей

• Надёжность от мирового бренда. Продукция ABB соответствует международным стандартам (IEC/EN 60898‑1, IEC/EN 60947‑2) — гарантия стабильной работы и долгого срока службы.
• Комплексная защита трёхфазной сети. Три полюса одновременно разрывают все фазные проводники, обеспечивая безопасность при обслуживании.
• Оптимальная характеристика срабатывания. Тип C (срабатывание при токах 5–10×In) подходит для цепей с умеренными пусковыми токами: электродвигателей, освещения, розеток, промышленного оборудования.
• Высокая отключающая способность. 6 кА обеспечивает надёжную защиту даже при близких коротких замыканиях.
• Компактность. Ширина 3 модуля (52,5 мм) экономит место в распределительном щите.
• Простой монтаж. Установка на DIN‑рейку (35 мм) выполняется быстро и без специальных инструментов, допускается любое монтажное положение.
• Долговечность. Механический и электрический ресурс — по 20 000 циклов коммутаций.
• Универсальность подключения. Поддерживает кабели сечением:
  • 0,75–25 мм2 (жёсткие/одножильные);
  • 0,75–16 мм2 (гибкие/многожильные с наконечником).
• Широкий диапазон рабочих температур. Сохраняет работоспособность при температурах от −25 ∘C до +55 ∘C, при хранении — от −40 ∘C до +70 ∘C.
• Визуальный контроль. Чёткая индикация положения контактов («Включено»/«Отключено») упрощает мониторинг состояния цепи.
• Устойчивость к внешним воздействиям. Выдерживает вибрацию до 5 G и ударные нагрузки до 25 G — подходит для сложных условий эксплуатации.

Где применяется:

• в жилых домах для защиты трёхфазных вводов и мощных нагрузок;
• в многоквартирных домах для защиты общедомовых электроустановок;
• на промышленных объектах для защиты электродвигателей, станков, компрессоров;
• в коммерческих зданиях для защиты систем вентиляции, кондиционирования, освещения;
• для подключения трёхфазного оборудования (насосы, печи, холодильные установки);
• в распределительных щитах промышленных предприятий и коммерческих объектов;
• в системах электроснабжения с протяжёнными кабельными линиями;
• для защиты линий питания трёхфазных розеток и силовых установок;
• для модернизации существующих электроустановок — замены устаревших выключателей.

Технические характеристики:

• Тип изделия: автоматический выключатель модульный.
• Серия: SH200.
• Модель: SH203 C6.
• Номинальный ток: $10\text{А}$.
• Характеристика срабатывания: C.
• Номинальная отключающая способность: $6\text{кА}$ (AC).
• Количество полюсов: 3.
• Номинальное напряжение: $400\text{В}$ (переменный ток).
• Максимальное рабочее напряжение: $440\text{В}$.
• Номинальное напряжение изоляции: $440\text{В}$.
• Номинальное импульсное выдерживаемое напряжение:
  • $6,2\text{кВ}$ на уровне моря;
  • $5\text{кВ}$ на высоте 2000 м.
• Диэлектрическое испытательное напряжение (50/60 Гц, 1 мин): $2\text{кВ}$.
• Частота сети: 50–60 Гц.
• Степень защиты: IP20 (лицевая сторона).
• Способ монтажа: на DIN‑рейку 35 мм (TH35‑15 и TH35‑7,5).
• Ширина: 3 модуля ($52,5\text{мм}$).
• Габариты (Ш × В × Г): $52,5\times 85\times 69\text{мм}$.
• Вес: $0,375\text{кг}$.
• Момент затяжки клемм: 2\ \text{Н·м}.
• Класс токоограничения: 3.
• Потеря мощности при номинальных условиях: $6\text{Вт}$ на полюс.
• Сечение подключаемого кабеля:
  • жёсткий/одножильный: 0,75–25 мм2;
  • гибкий/многожильный: 0,75–16 мм2.
• Артикул: 2CDS213001R0104.
• Страна‑изготовитель: Германия.

Ключевые особенности конструкции:

• двухступенчатая система расцепления (тепловой и электромагнитный расцепители) для комплексной защиты от перегрузок и коротких замыканий;
• винтовые клеммы типа «клетка» с защитой от выскальзывания провода — обеспечивают надёжный контакт и простоту подключения;
• ударопрочный корпус из самозатухающего термостойкого полиэфира — устойчив к механическим воздействиям и высоким температурам, усилен дополнительными заклёпками для устранения эффекта расхождения корпуса;
• пломбируемая рукоятка — защита от несанкционированного доступа;
• чёткая маркировка параметров и схема подключения на корпусе — упрощает идентификацию и монтаж;
• эргономичная рукоятка с чётким переключением — удобство эксплуатации;
• возможность монтажа в любом положении — гибкость при проектировании щитов.

Доверьте защиту ваших трёхфазных электрических цепей автоматическому выключателю ABB SH203 C10 — компактному, надёжному и точному решению от мирового лидера в области электротехники!
