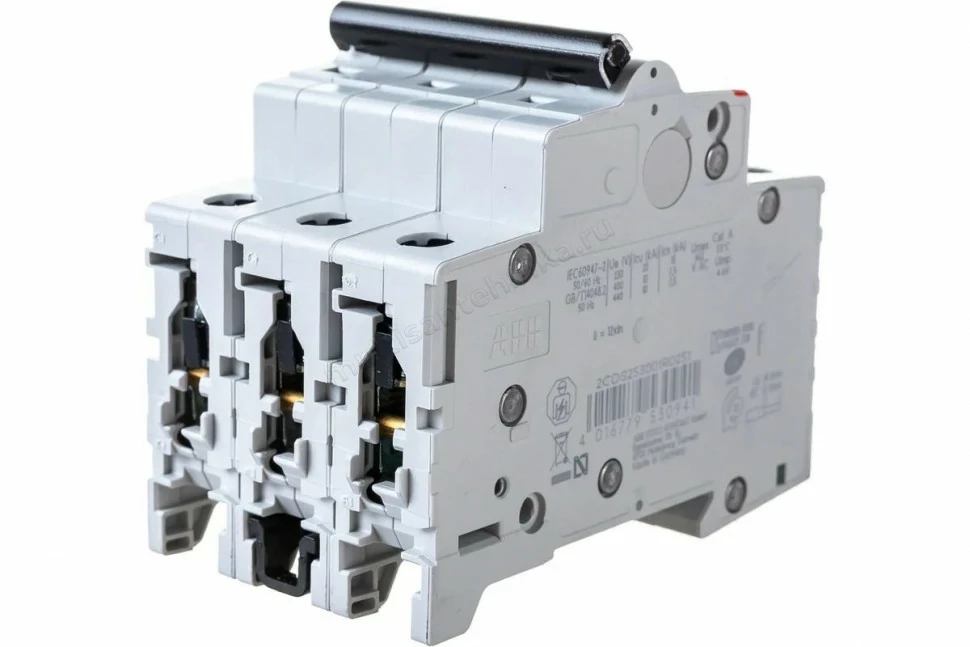

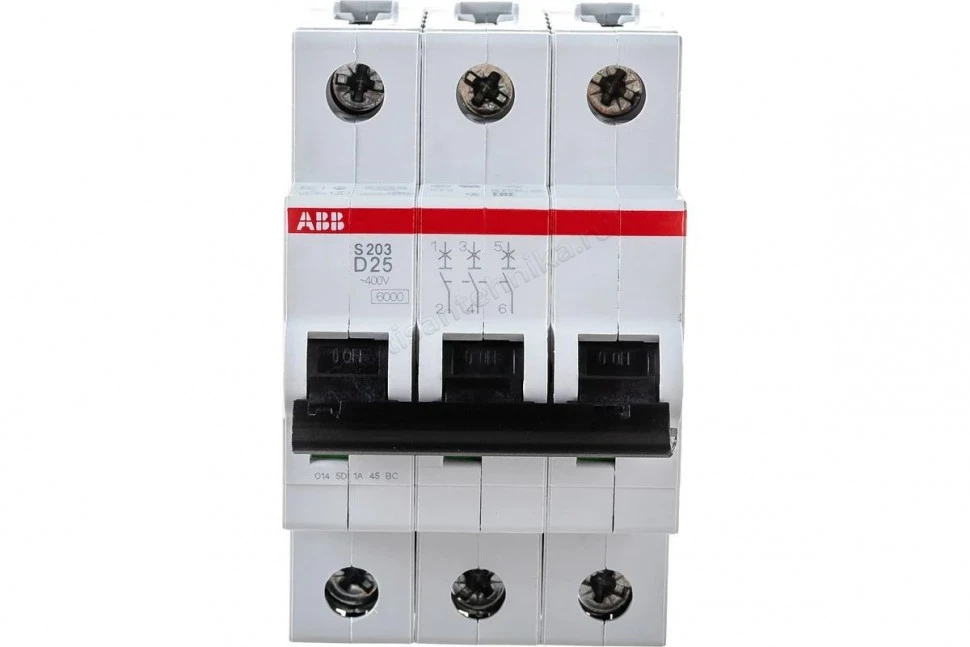

Автоматический выключатель ABB 3-полюсный S203 D25 2CDS253001R0251

Автоматический выключатель 3‑полюсный ABB S203 D25 — надёжная защита трёхфазных цепей с высокими пусковыми токами

• Надёжность от мирового бренда. Продукция ABB соответствует международным стандартам (IEC/EN 60898‑1, IEC/EN 60947‑2, UL1077) — гарантия стабильной работы и долгого срока службы.
• Защита при высоких пусковых токах. Характеристика D (срабатывание при токах 10–14×In) предотвращает ложные отключения при запуске оборудования.
• Высокая отключающая способность. 6 кА обеспечивает надёжную защиту даже при близких коротких замыканиях.
• Компактность. Ширина 3 модуля (52,5 мм) экономит место в распределительном щите.
• Простой монтаж. Установка на DIN‑рейку (35 мм) выполняется быстро и без специальных инструментов.
• Долговечность. Механический и электрический ресурс — по 20 000 циклов коммутаций.
• Универсальность подключения. Поддерживает кабели сечением до 25 мм2.
• Широкий диапазон рабочих температур. Сохраняет работоспособность при температурах от −25 ∘C до +55 ∘C.
• Визуальный контроль. Чёткая индикация положения контактов («Включено»/«Отключено») упрощает мониторинг состояния цепи.
• Гибкость конфигурации. Совместим с дополнительными аксессуарами ABB: вспомогательными контактами, независимыми расцепителями, моторными приводами и т. д.
• Дополнительный зажим. Возможность подключения шины‑гребёнки штырькового типа в верхней части автомата.

Где применяется:

• для защиты цепей питания низковольтных трансформаторов;
• в системах освещения с газоразрядными лампами (ДРЛ, ДНаТ и т. п.);
• для подключения промышленного оборудования с высокими пусковыми токами;
• на производственных линиях с электродвигателями и компрессорами;
• в распределительных щитах промышленных предприятий и коммерческих зданий;
• для защиты силовых линий питания станков, конвейеров и другого оборудования;
• в системах с протяжёнными кабельными линиями, где важна чувствительность к коротким замыканиям;
• для модернизации существующих электроустановок — замены устаревших выключателей.

Технические характеристики:

• Тип изделия: автоматический выключатель модульный.
• Серия: S200 (System pro M compact).
• Номинальный ток: $25\text{А}$.
• Характеристика срабатывания: D.
• Номинальная отключающая способность: $6\text{кА}$ (AC/DC).
• Количество полюсов: 3.
• Номинальное напряжение: $230/400\text{В}$ (переменный ток).
• Максимальное напряжение: $440\text{В}$ (переменный ток) / $125\text{В}$ (постоянный ток).
• Частота сети: 50–60 Гц.
• Степень защиты: IP20 (лицевая сторона).
• Способ монтажа: на DIN‑рейку 35 мм.
• Ширина: 3 модуля ($52,5\text{мм}$).
• Габариты (Ш × В × Г): $52,5\times 88\times 69\text{мм}$.
• Вес: $0,38\text{кг}$.
• Момент затяжки клемм: 2{,}8\ \text{Н·м}.
• Класс токоограничения: 3.
• Номинальное импульсное выдерживаемое напряжение: $4\text{кВ}$.
• Длина зачистки провода: $12,5\text{мм}$.
• Электрическая и механическая износостойкость: 20 000 циклов.
• Артикул: 2CDS253001R0251.
• Страна‑изготовитель: Германия.

Ключевые особенности конструкции:

• двухступенчатая система расцепления (тепловой и электромагнитный расцепители) для комплексной защиты;
• винтовые зажимы с защитой от выскальзывания провода — обеспечивают надёжный контакт и простоту подключения;
• ударопрочный корпус из самозатухающего пластика — устойчив к механическим воздействиям и высоким температурам;
• дополнительный зажим для подключения шины‑гребёнки в верхней части — упрощает монтаж в групповых схемах;
• чёткая маркировка параметров и схема подключения на корпусе — упрощает идентификацию и монтаж;
• эргономичная рукоятка с чётким переключением — удобство эксплуатации.

Доверьте защиту ваших трёхфазных электрических цепей автоматическому выключателю ABB S203 D25 — компактному, надёжному и точному решению от мирового лидера в области электротехники!
