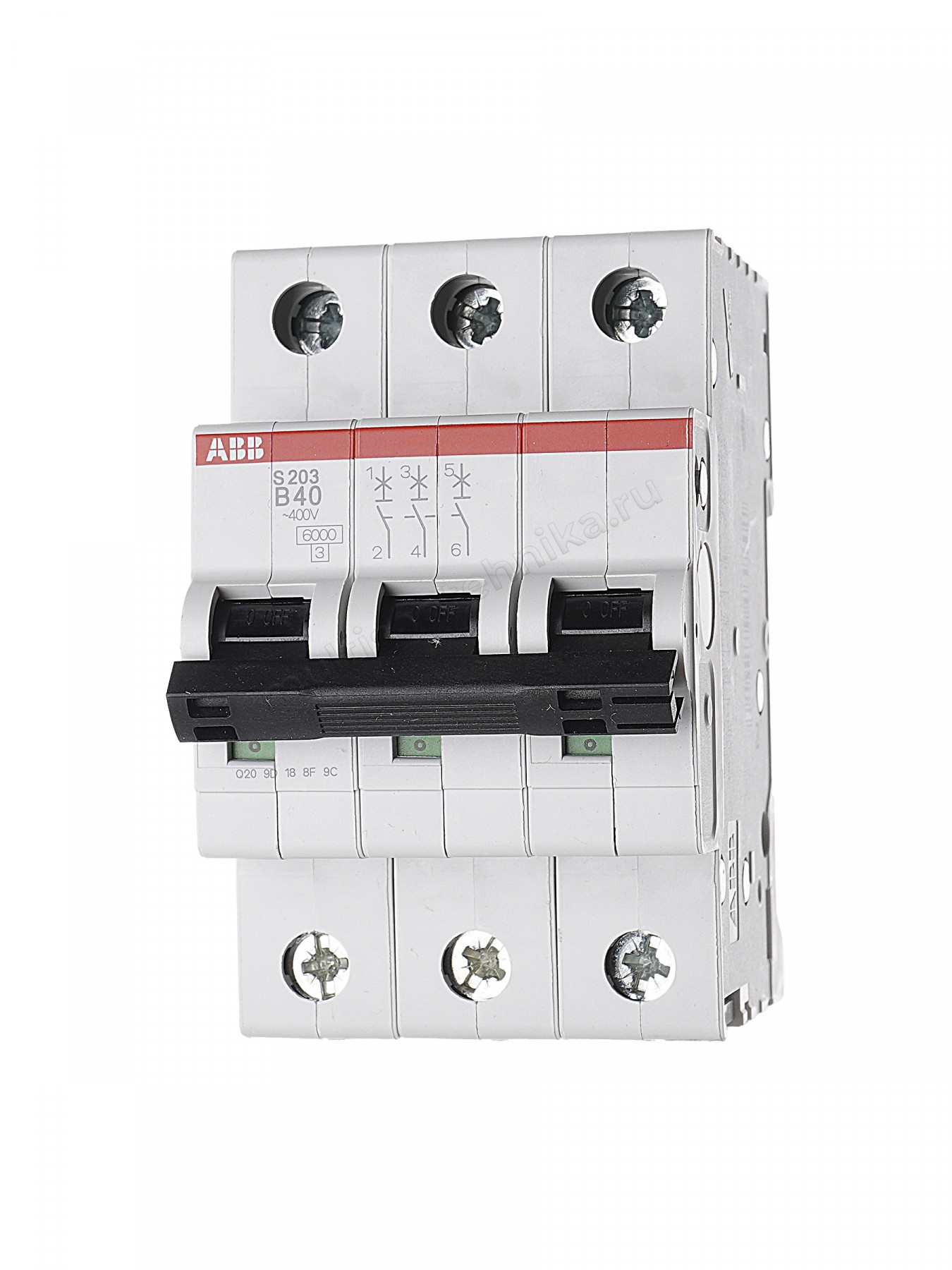

Автоматический выключатель ABB 3-полюсный S203 B40 2CDS253001R0405

Автоматический выключатель 3‑полюсный ABB S203 B40 — надёжная защита трёхфазных цепей

• Надёжность от мирового бренда. Продукция ABB соответствует международным стандартам (IEC/EN 60898‑1, IEC/EN 60947‑2, UL1077) — гарантия стабильной работы и долгого срока службы.
• Комплексная защита. 3 полюса обеспечивают одновременное отключение всех фаз, повышая безопасность обслуживания электроустановок.
• Точность срабатывания. Характеристика B (срабатывание при токах 3–5×In) обеспечивает быструю реакцию на неисправности без ложных отключений.
• Компактность. Ширина 3 модуля (52,5 мм) экономит место в распределительном щите.
• Простой монтаж. Установка на DIN‑рейку (35 мм) выполняется быстро и без специальных инструментов.
• Долговечность. Механический ресурс до 20 000 коммутаций гарантирует стабильную работу на протяжении многих лет.
• Универсальность подключения. Поддерживает кабели сечением:
  • 0,75–25 мм2 (многожильные);
  • 0,75–35 мм2 (одножильные).
• Широкий диапазон рабочих температур. Сохраняет работоспособность при температурах от −25 ∘C до +55 ∘C.
• Гибкость конфигурации. Совместим с дополнительными аксессуарами ABB: вспомогательными контактами, расцепителями и т. д.
• Визуальный контроль. Чёткая индикация положения контактов («Включено»/«Отключено») упрощает мониторинг состояния цепи.

Где применяется:

• в жилых домах для защиты трёхфазного питания котлов отопления, насосов, мощных кондиционеров;
• в коммерческих зданиях для защиты распределительных щитов и силовых линий;
• на промышленных объектах для защиты станков, конвейеров и другого оборудования;
• для защиты систем вентиляции, кондиционирования и освещения большой мощности;
• в распределительных щитах с ограниченным пространством благодаря компактным размерам;
• для модернизации существующих электроустановок — замены устаревших выключателей;
• в сетях с протяжёнными кабельными линиями, где важна чувствительность к коротким замыканиям;
• для защиты резистивных и индуктивных нагрузок с низким импульсным током (нагреватели, трансформаторы).

Технические характеристики:

• Тип изделия: автоматический выключатель модульный.
• Серия: S200 (System pro M compact).
• Номинальный ток: $40\text{А}$.
• Характеристика срабатывания: B.
• Номинальная отключающая способность: $6\text{кА}$ (AC/DC).
• Количество полюсов: 3.
• Номинальное напряжение: $400\text{В}$ (переменный ток).
• Частота сети: 50–60 Гц.
• Степень защиты: IP20 (лицевая сторона).
• Способ монтажа: на DIN‑рейку 35 мм.
• Ширина: 3 модуля ($52,5\text{мм}$).
• Габариты (Ш × В × Г): $52,5\times 88\times 69\text{мм}$.
• Вес: $0,375\text{кг}$.
• Момент затяжки клемм: 2{,}8\ \text{Н·м}.
• Длина зачистки провода: $12,5\text{мм}$.
• Класс токоограничения: 3.
• Механическая износостойкость: 20 000 циклов.
• Электрическая износостойкость: 10 000 циклов.
• Номинальное импульсное выдерживаемое напряжение: $4\text{кВ}$.
• Номинальное напряжение изоляции: $440\text{В}$.
• Артикул: 2CDS253001R0405.
• Страна‑изготовитель: Германия.

Ключевые особенности конструкции:

• двухступенчатая система расцепления (тепловой и электромагнитный расцепители) для комплексной защиты;
• винтовые зажимы с двойным отверстием (под гребёнку и провод) — упрощают монтаж и обеспечивают надёжный контакт;
• ударопрочный корпус из самозатухающего пластика — устойчив к механическим воздействиям и высоким температурам;

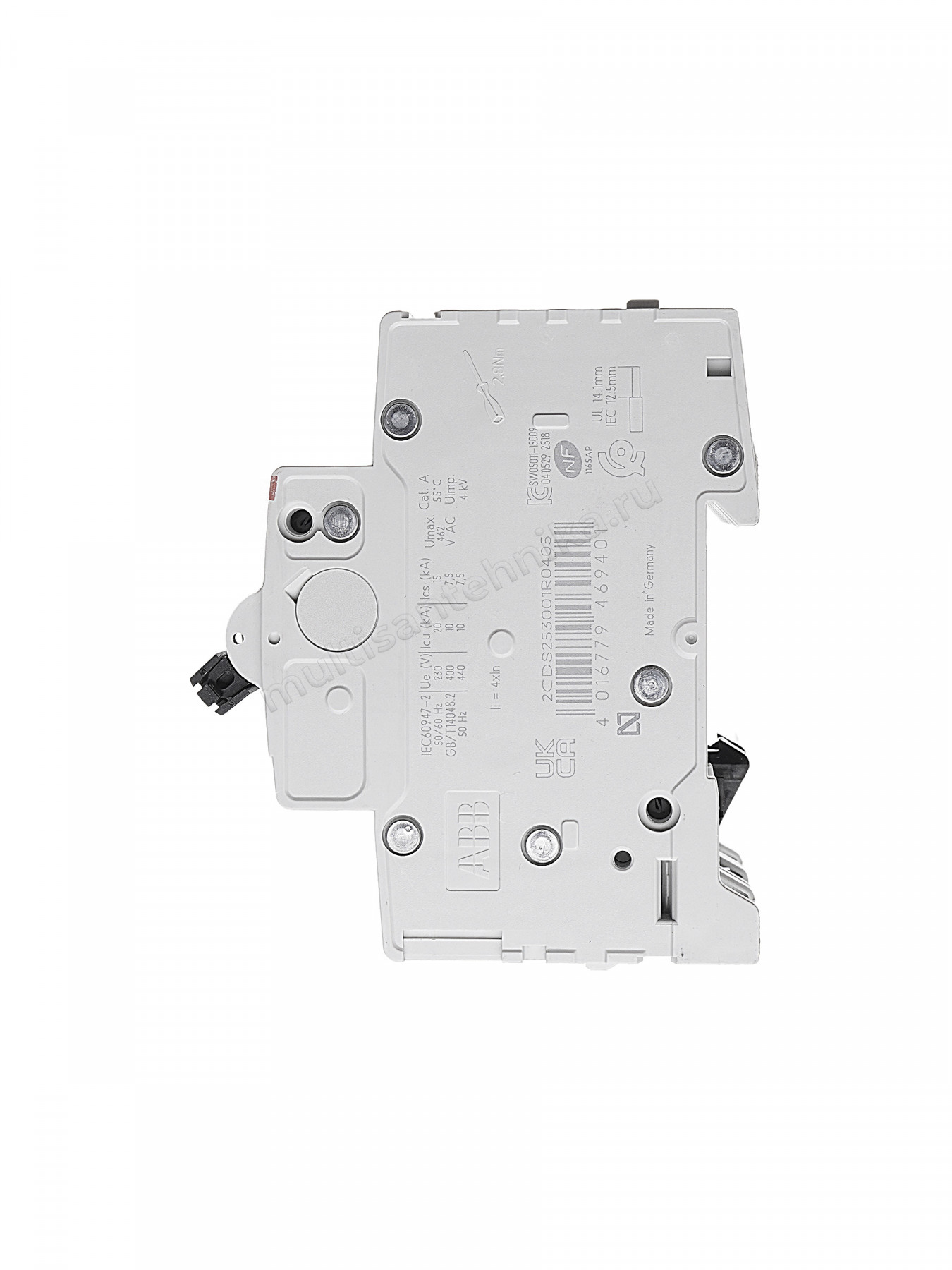

• чёткая маркировка параметров и схема подключения на корпусе — упрощает идентификацию и монтаж;
• эргономичная рукоятка с чётким переключением — удобство эксплуатации;
• совместимость с гребёнками ABB — упрощает групповое подключение автоматов.

Доверьте защиту ваших трёхфазных электрических цепей автоматическому выключателю ABB S203 B40 — компактному, надёжному и проверенному решению от мирового лидера в области электротехники!
