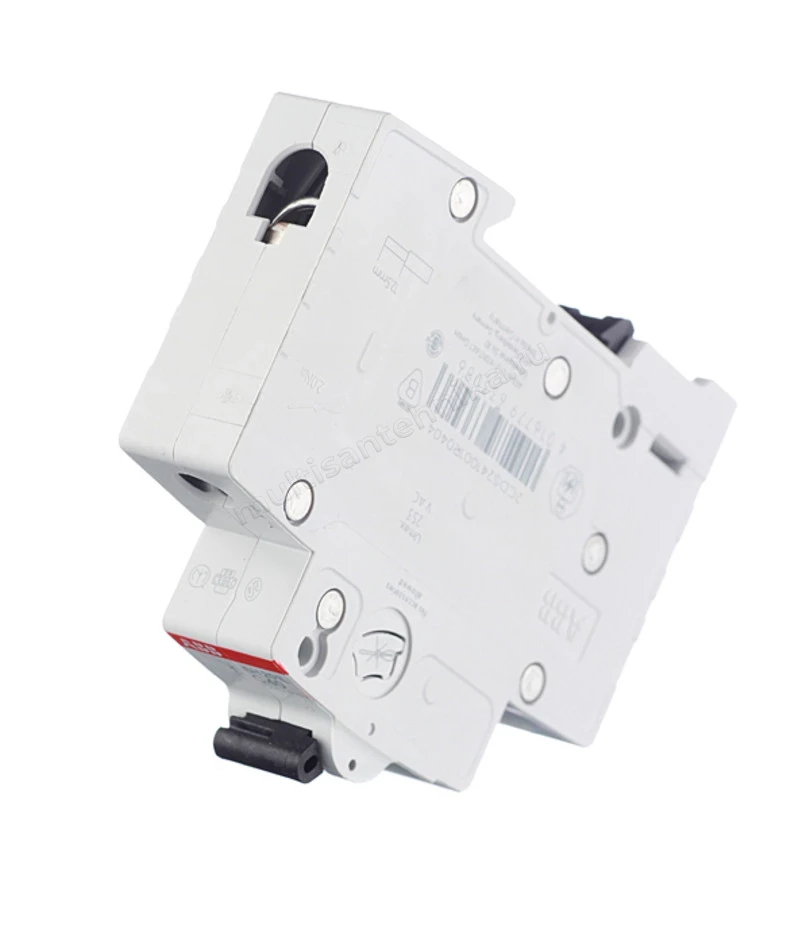

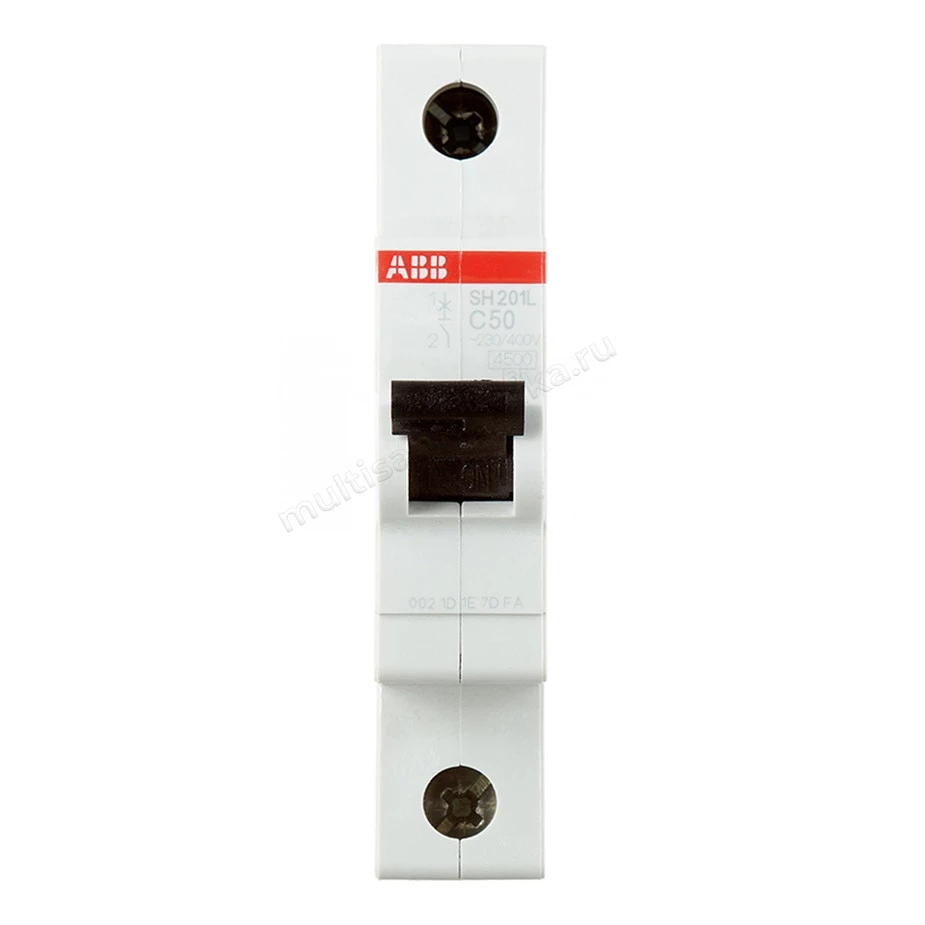

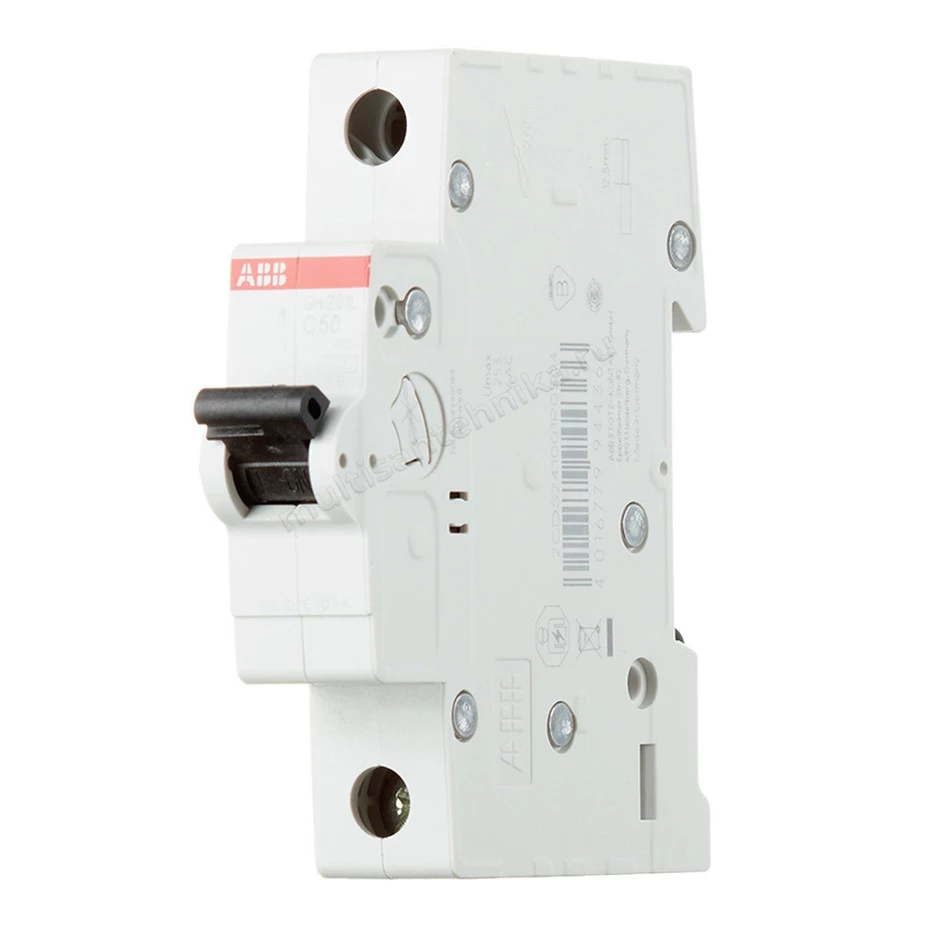

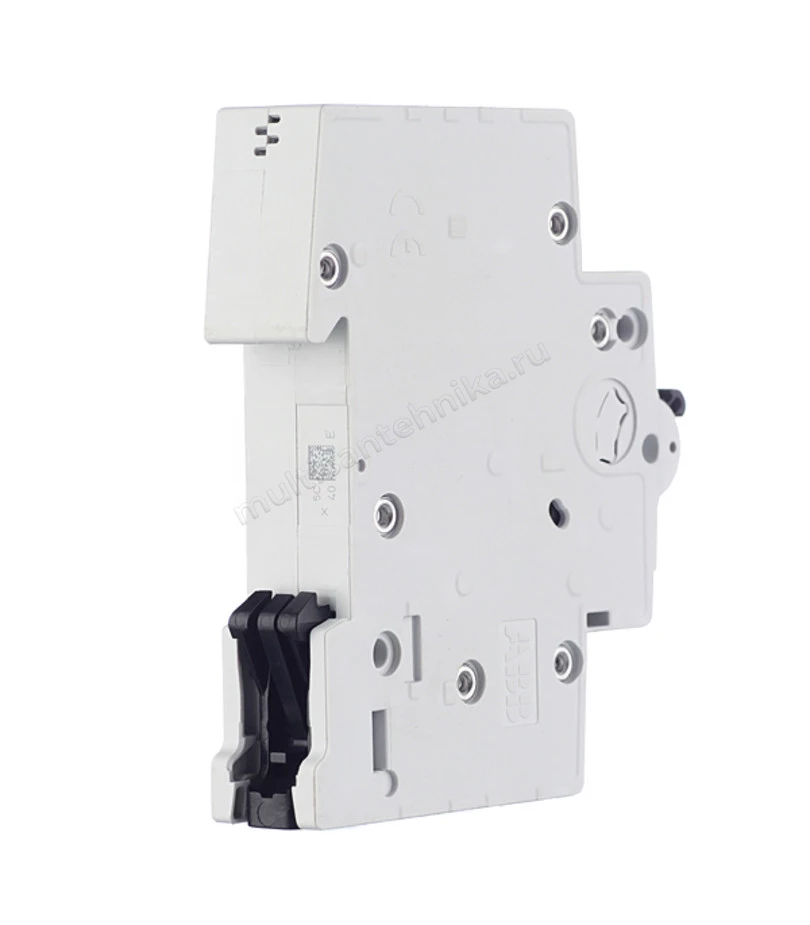

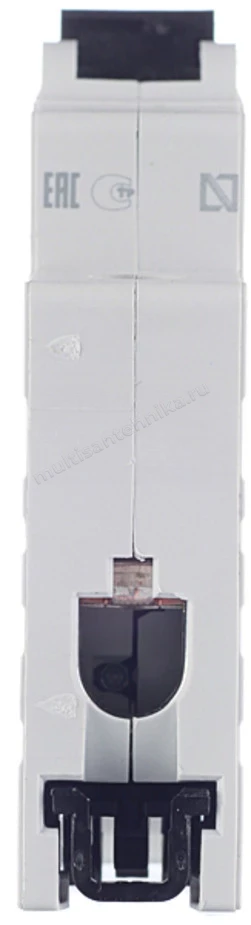

Автоматический выключатель ABB 1-полюсный SH201L C50 2CDS241001R0504

Автоматический выключатель 1‑полюсный ABB SH201L C50 — мощная защита электроцепей с высокими нагрузками

• Надёжность от мирового бренда. Продукция ABB соответствует международным стандартам (IEC/EN 60898‑1, IEC/EN 60947‑2) — гарантия стабильной работы и долгого срока службы.
• Оптимальная характеристика срабатывания. Тип C (срабатывание при токах 5–10×In) подходит для цепей с умеренными пусковыми токами: бытовой техники, освещения, розеток, промышленного оборудования.
• Эффективная защита. Отключающая способность 4,5 кА обеспечивает надёжную защиту от коротких замыканий даже при сложных условиях эксплуатации.
• Компактность. Ширина 1 модуль (17,5 мм) экономит место в распределительном щите.
• Простой монтаж. Установка на DIN‑рейку (35 мм) выполняется быстро и без специальных инструментов, допускается любое монтажное положение.
• Долговечность. Механический ресурс — 20 000 циклов коммутаций, электрический — 10 000 циклов.
• Универсальность подключения. Поддерживает кабели сечением 1,5–25 мм2, подходит для одножильных и многожильных проводов.
• Широкий диапазон рабочих температур. Сохраняет работоспособность при температурах от −25 ∘C до +55 ∘C.
• Визуальный контроль. Чёткая индикация положения контактов («Включено»/«Отключено») упрощает мониторинг состояния цепи.
• Устойчивость к внешним воздействиям. Выдерживает вибрацию и ударные нагрузки — подходит для сложных условий эксплуатации.
• Экономичность решения. Одинарная клемма для введения проводника снижает себестоимость без потери надёжности.

Где применяется:

• в жилых домах для защиты силовых линий питания электроплит, водонагревателей, кондиционеров, тёплых полов;
• в частных домах для защиты розеточных групп с мощными потребителями (стиральные машины, бойлеры, электроинструменты);
• в коммерческих зданиях для защиты торгового оборудования, систем кондиционирования, освещения;
• на небольших промышленных объектах для защиты станков, компрессоров, насосов с умеренными пусковыми токами;
• для защиты распределительных щитов и силовых линий в офисах, магазинах, кафе, складах;
• в системах электроснабжения с протяжёнными кабельными линиями;
• в распределительных щитах с ограниченным пространством благодаря компактным размерам;
• для модернизации существующих электроустановок — замены устаревших выключателей.

Технические характеристики:

• Тип изделия: автоматический выключатель модульный.
• Серия: SH200L (System pro M).
• Модель: SH201L C50.
• Номинальный ток: $50\text{А}$.
• Характеристика срабатывания: C.
• Номинальная отключающая способность: $4,5\text{кА}$ (AC).
• Количество полюсов: 1.
• Номинальное напряжение: $230\text{В}$ (переменный ток).
• Максимальное рабочее напряжение: $253\text{В}$.
• Номинальное напряжение изоляции: $440\text{В}$.
• Частота сети: 50–60 Гц.
• Степень защиты: IP20 (лицевая сторона).
• Способ монтажа: на DIN‑рейку 35 мм.
• Ширина: 1 модуль ($17,5\text{мм}$).
• Габариты (Ш × В × Г): $17,5\times 85\times 69\text{мм}$.
• Вес: $0,125\text{кг}$.
• Момент затяжки клемм: 2\ \text{Н·м}.
• Класс токоограничения: 3.
• Максимальная мощность нагрузки (при 230 В): $115\text{кВт}$.
• Сечение подключаемого кабеля: 1,5–25 мм2.
• Электрическая износостойкость: 10 000 циклов.
• Механическая износостойкость: 20 000 циклов.
• Артикул: 2CDS241001R0504.
• Страна‑изготовитель: Тайвань / Китай.

Ключевые особенности конструкции:

• двухступенчатая система расцепления (тепловой и электромагнитный расцепители) для комплексной защиты от перегрузок и коротких замыканий;
• термомагнитный механизм расцепителя — точный контроль параметров цепи;
• винтовые зажимы с защитой от выскальзывания провода — обеспечивают надёжный контакт и простоту подключения;
• одинарная клемма для введения проводника — упрощает монтаж и снижает стоимость изделия;
• ударопрочный корпус из самозатухающего пластика — устойчив к механическим воздействиям и высоким температурам;
• чёткая маркировка параметров и схема подключения на корпусе — упрощает идентификацию и монтаж;
• эргономичная рукоятка с чётким переключением — удобство эксплуатации.

Доверьте защиту ваших электрических цепей автоматическому выключателю ABB SH201L C50 — компактному, мощному и надёжному решению от мирового лидера в области электротехники!
