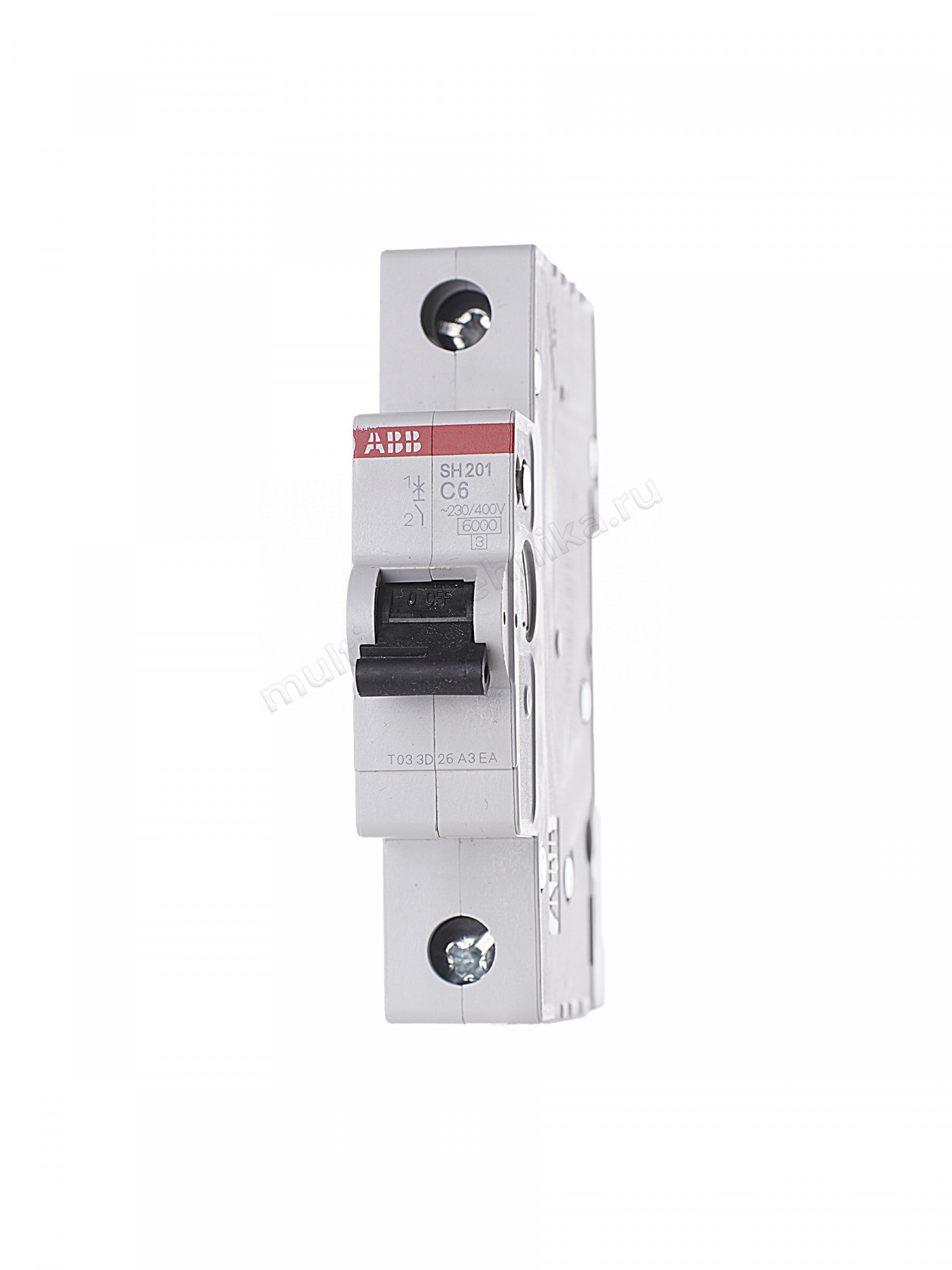

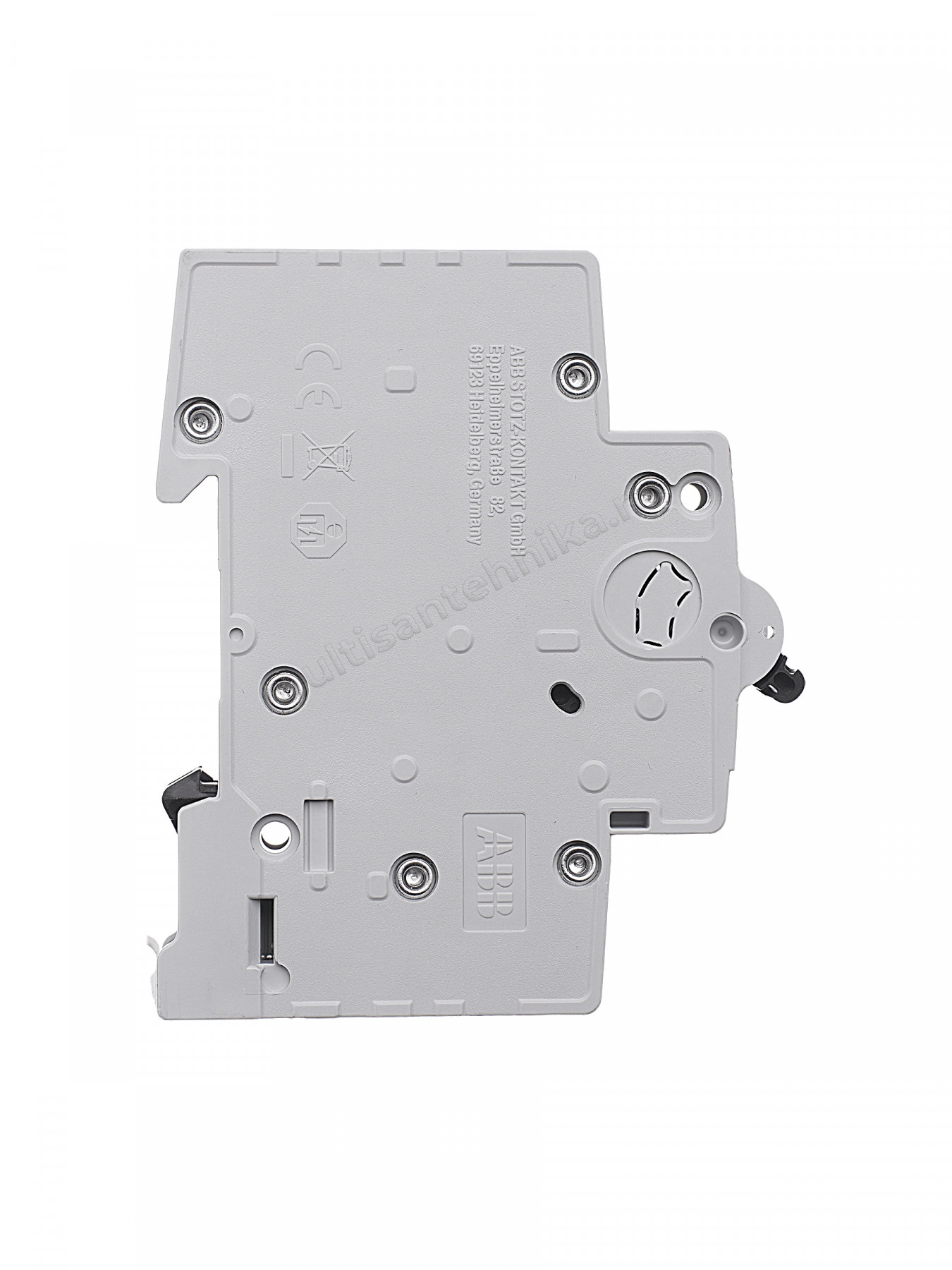

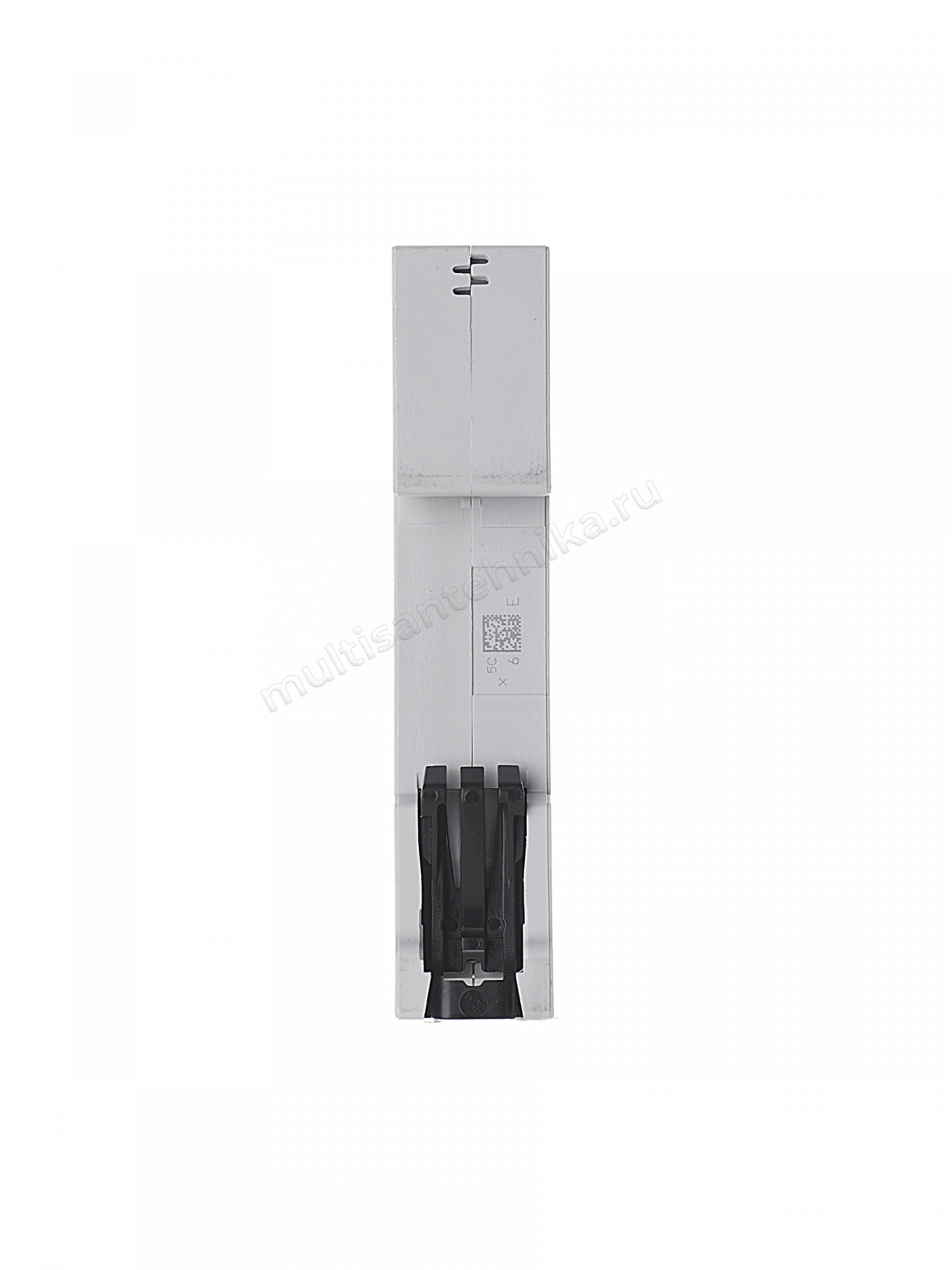

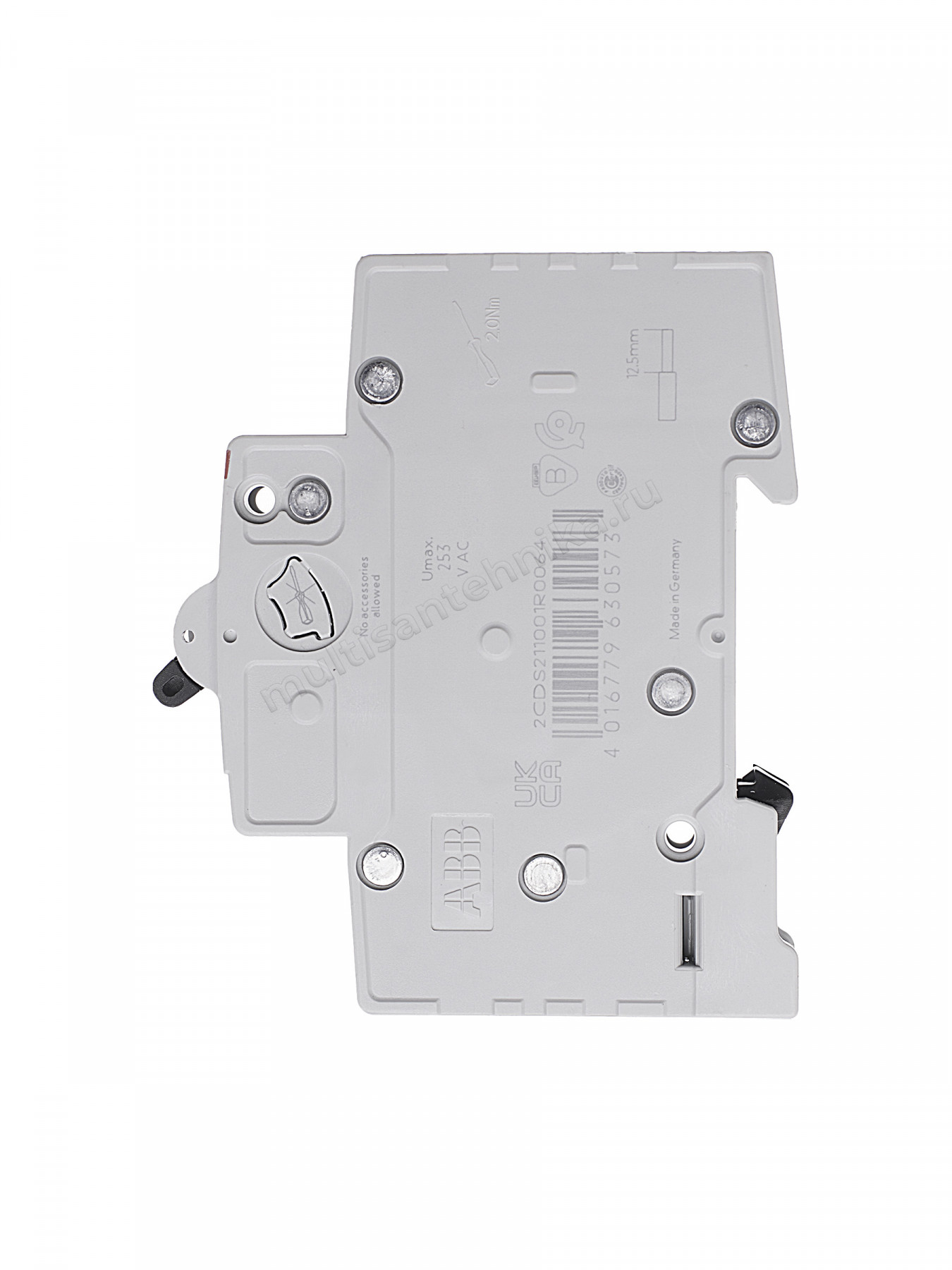

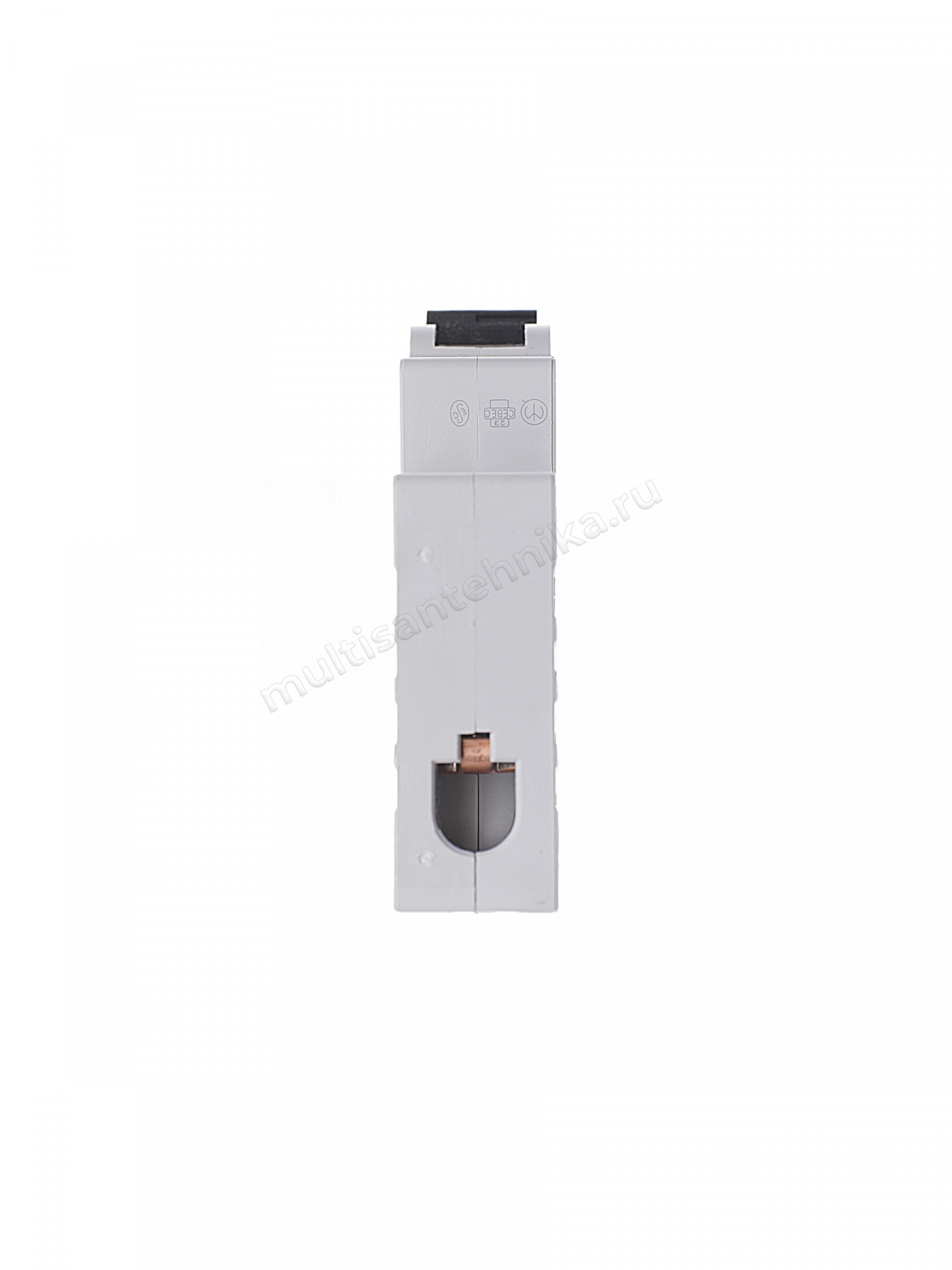

Автоматический выключатель ABB 1-полюсный SH201 C6 2CDS211001R0064

Автоматический выключатель 1‑полюсный ABB SH201 C6 — надёжная защита бытовых и коммерческих электроцепей

• Надёжность от мирового бренда. Продукция ABB соответствует международным стандартам (IEC/EN 60898‑1) — гарантия стабильной работы и долгого срока службы.
• Оптимальная характеристика срабатывания. Тип C (срабатывание при токах 5–10×In) подходит для цепей с умеренными пусковыми токами: бытовой техники, освещения, розеток.
• Высокая отключающая способность. 6 кА обеспечивает надёжную защиту даже при близких коротких замыканиях.
• Компактность. Ширина 1 модуль (17,5 мм) экономит место в распределительном щите.
• Простой монтаж. Установка на DIN‑рейку (35 мм) выполняется быстро и без специальных инструментов, допускается любое монтажное положение.
• Долговечность. Механический и электрический ресурс — по 20 000 циклов коммутаций.
• Универсальность подключения. Поддерживает кабели сечением:
  • 0,75–25 мм2 (одножильные);
  • 0,75–16 мм2 (многожильные с наконечником).
• Широкий диапазон рабочих температур. Сохраняет работоспособность при температурах от −25 ∘C до +55 ∘C, а при хранении — от −40 ∘C до +70 ∘C.
• Визуальный контроль. Чёткая индикация положения контактов («Включено»/«Отключено») упрощает мониторинг состояния цепи.
• Устойчивость к внешним воздействиям. Выдерживает вибрацию до 5 G и ударные нагрузки до 25 G.

Где применяется:

• в жилых домах для защиты линий освещения и розеток;
• в квартирах и частных домах для защиты бытовых электроприборов;
• в офисах и административных зданиях для защиты офисных устройств и оргтехники;
• в магазинах и кафе для защиты торгового оборудования и освещения;
• для защиты распределительных и силовых цепей с умеренной нагрузкой;
• в системах с протяжёнными кабельными линиями, где важна чувствительность к коротким замыканиям;
• в распределительных щитах с ограниченным пространством благодаря компактным размерам;
• для модернизации существующих электроустановок — замены устаревших выключателей.

Технические характеристики:

• Тип изделия: автоматический выключатель модульный.
• Серия: SH200.
• Модель: SH201 C6.
• Номинальный ток: $6\text{А}$.
• Характеристика срабатывания: C.
• Номинальная отключающая способность: $6\text{кА}$ (AC).
• Количество полюсов: 1.
• Номинальное напряжение: $230\text{В}$ (переменный ток).
• Максимальное рабочее напряжение: $253\text{В}$.
• Номинальное напряжение изоляции: $440\text{В}$.
• Номинальное импульсное выдерживаемое напряжение:
  • $6,2\text{кВ}$ на уровне моря;
  • $5\text{кВ}$ на высоте 0 м;
  • $4\text{кВ}$ на высоте 2000 м.
• Частота сети: 50–60 Гц.
• Степень защиты: IP20 (лицевая сторона), IP40 с крышкой.
• Способ монтажа: на DIN‑рейку 35 мм (TH35‑15 и TH35‑7,5).
• Ширина: 1 модуль ($17,5\text{мм}$).
• Габариты (Ш × В × Г): $17,5\times 85\times 69\text{мм}$.
• Вес: $0,125\text{кг}$.
• Момент затяжки клемм: 2\ \text{Н·м}.
• Класс токоограничения: 3.
• Потеря мощности при номинальных условиях: $2\text{Вт}$ на полюс.
• Артикул: 2CDS211001R0064.
• Страна‑изготовитель: Германия.

Ключевые особенности конструкции:

• двухступенчатая система расцепления (тепловой и электромагнитный расцепители) для комплексной защиты;
• винтовые клеммы типа «клетка‑терминал» с защитой от выскальзывания провода — обеспечивают надёжный контакт и простоту подключения;
• ударопрочный корпус из самозатухающего пластика (группа изоляции II) — устойчив к механическим воздействиям и высоким температурам;
• пломбируемая рукоятка — защита от несанкционированного доступа;
• чёткая маркировка параметров и схема подключения на корпусе — упрощает идентификацию и монтаж;
• эргономичная рукоятка с чётким переключением — удобство эксплуатации.

Доверьте защиту ваших электрических цепей автоматическому выключателю ABB SH201 C6 — компактному, надёжному и точному решению от мирового лидера в области электротехники!
